AUTOSAR进阶图解==＞AUTOSAR_TR_FrancaIntegration

news 2025/9/1 15:04:08

AUTOSAR TR Franca Integration 详解

Franca IDL与AUTOSAR系统集成技术规范详解

目录

  • 1. 概述
  • 2. Franca集成架构
  • 3. Franca连接器
  • 4. 翻译机制
  • 5. 数据类型映射
  • 6. 总结

1. 概述

Franca集成是AUTOSAR与GENIVI系统集成的关键技术，旨在支持不同标准之间的互操作性。该集成方案通过Franca连接器实现AUTOSAR和GENIVI应用组件之间的通信，并提供双向翻译机制。

1.1 集成目标

根据源文档描述，Franca集成的目标是：

  • 虚拟功能总线视图：提供完整的应用层集成系统描述
  • 双向翻译：支持Franca模型到AUTOSAR软件组件描述的翻译，以及反向翻译
  • 连接器规范：定义AUTOSAR和Franca组件实例之间的互连规范

1.2 集成方法

集成方法包括三个主要部分：

  1. Franca连接器：用于指定AUTOSAR和GENIVI组件之间的互操作
  2. Franca到AUTOSAR翻译：将Franca模型转换为AUTOSAR软件组件描述
  3. AUTOSAR到Franca翻译：将AUTOSAR软件组件描述转换为Franca模型

2. Franca集成架构

2.1 整体架构图

在这里插入图片描述

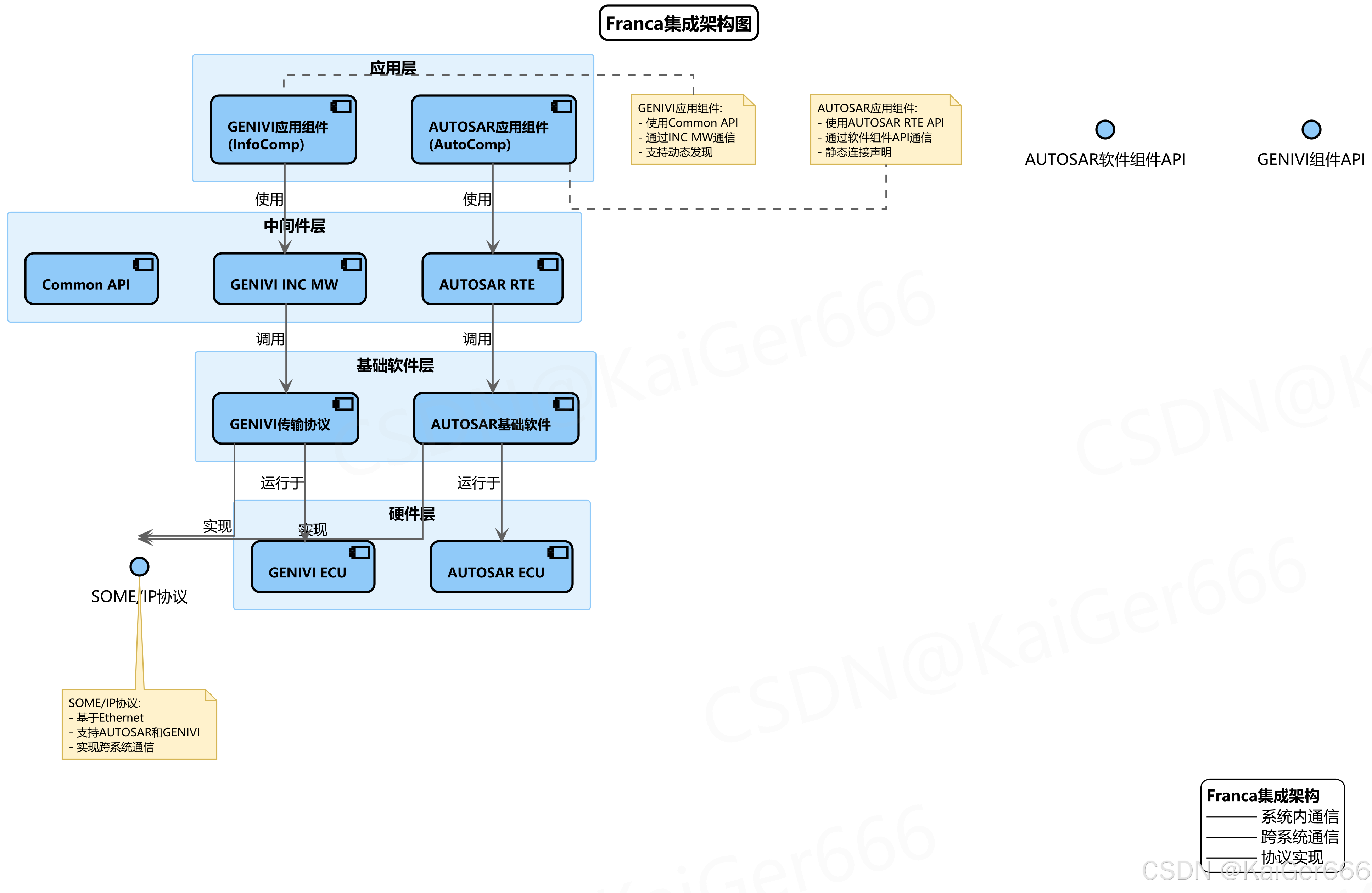

Franca集成架构图展示了AUTOSAR和GENIVI系统的分层集成结构

2.1.1 架构层次说明

应用层：

  • AUTOSAR应用组件 (AutoComp)：使用AUTOSAR RTE API，通过软件组件API通信，支持静态连接声明
  • GENIVI应用组件 (InfoComp)：使用Common API，通过INC MW通信，支持动态发现

中间件层：

  • AUTOSAR RTE：为AUTOSAR应用组件提供运行时环境服务
  • GENIVI INC MW：为GENIVI应用组件提供节点间通信中间件服务
  • Common API：提供统一的API接口

基础软件层：

  • AUTOSAR基础软件：实现AUTOSAR通信协议栈
  • GENIVI传输协议：实现GENIVI通信协议栈

硬件层：

  • AUTOSAR ECU：运行AUTOSAR系统的电子控制单元
  • GENIVI ECU：运行GENIVI系统的电子控制单元
2.1.2 通信协议

SOME/IP协议：

  • 基于Ethernet的通信协议
  • 同时支持AUTOSAR和GENIVI系统
  • 实现跨系统通信的基础
2.1.3 代码示例
/* AUTOSAR应用组件示例 */
typedef struct {uint8 componentId;boolean isInitialized;uint8 currentState;
} AutoComp_StateType;/* AUTOSAR应用组件初始化 */
Std_ReturnType AutoComp_Init(const AutoComp_ConfigType* config)
{if (config == NULL) {return E_NOT_OK;}/* 初始化组件状态 */autoCompState.componentId = config->componentId;autoCompState.isInitialized = TRUE;autoCompState.currentState = AUTOSAR_STATE_READY;/* 注册RTE服务 */Rte_RegisterService(AUTOCOMP_SERVICE_ID, AutoComp_ServiceHandler);return E_OK;
}/* GENIVI应用组件示例 */
typedef struct {uint8 componentId;boolean isConnected;uint8 serviceState;
} InfoComp_StateType;/* GENIVI应用组件初始化 */
Std_ReturnType InfoComp_Init(const InfoComp_ConfigType* config)
{if (config == NULL) {return E_NOT_OK;}/* 初始化组件状态 */infoCompState.componentId = config->componentId;infoCompState.isConnected = FALSE;infoCompState.serviceState = GENIVI_STATE_INIT;/* 注册Common API服务 */CommonAPI_RegisterService(INFOCOMP_SERVICE_ID, InfoComp_ServiceHandler);return E_OK;
}

3. Franca连接器

3.1 连接器链接类型

在这里插入图片描述

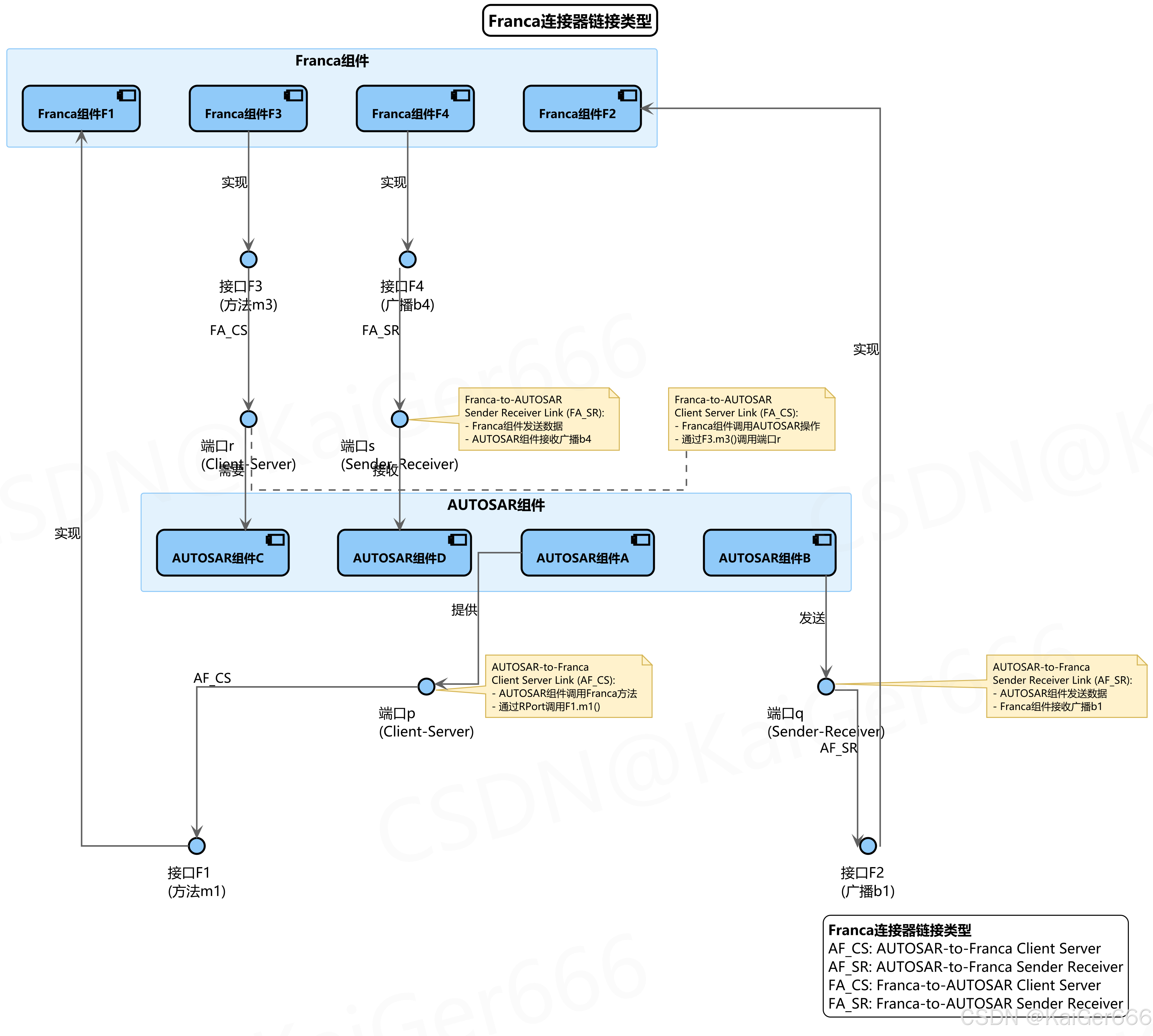

Franca连接器链接类型图展示了四种不同的连接类型及其通信方向

3.1.1 链接类型详解

AUTOSAR-to-Franca Client Server Link (AF_CS)：

  • 功能：AUTOSAR组件调用Franca方法
  • 实现方式：通过RPort调用F1.m1()
  • 应用场景：AUTOSAR应用组件需要调用GENIVI服务

AUTOSAR-to-Franca Sender Receiver Link (AF_SR)：

  • 功能：AUTOSAR组件发送数据，Franca组件接收广播
  • 实现方式：AUTOSAR组件通过Sender端口发送数据，Franca组件通过广播接收
  • 应用场景：AUTOSAR系统向GENIVI系统发送状态信息

Franca-to-AUTOSAR Client Server Link (FA_CS)：

  • 功能：Franca组件调用AUTOSAR操作
  • 实现方式：通过F3.m3()调用端口r
  • 应用场景：GENIVI应用组件需要调用AUTOSAR服务

Franca-to-AUTOSAR Sender Receiver Link (FA_SR)：

  • 功能：Franca组件发送数据，AUTOSAR组件接收广播
  • 实现方式：Franca组件发送广播，AUTOSAR组件通过Receiver端口接收
  • 应用场景：GENIVI系统向AUTOSAR系统发送事件通知
3.1.2 连接器配置示例
/* Franca连接器配置结构 */
typedef struct {uint8 linkId;FrancaLinkType linkType;uint8 autosarComponentId;uint8 autosarPortId;uint8 francaComponentId;uint8 francaInterfaceId;
} FrancaConnector_LinkConfigType;/* 连接器初始化 */
Std_ReturnType FrancaConnector_Init(const FrancaConnector_ConfigType* config)
{if (config == NULL) {return E_NOT_OK;}/* 初始化连接器状态 */connectorState.isInitialized = TRUE;connectorState.linkCount = config->linkCount;/* 配置各个链接 */for (uint8 i = 0; i < config->linkCount; i++) {FrancaConnector_ConfigureLink(&config->links[i]);}return E_OK;
}/* 配置单个链接 */
static void FrancaConnector_ConfigureLink(const FrancaConnector_LinkConfigType* linkConfig)
{switch (linkConfig->linkType) {case FRANCA_LINK_AF_CS:/* 配置AUTOSAR到Franca的客户端服务器链接 */ConfigureAFClientServerLink(linkConfig);break;case FRANCA_LINK_AF_SR:/* 配置AUTOSAR到Franca的发送接收链接 */ConfigureAFSenderReceiverLink(linkConfig);break;case FRANCA_LINK_FA_CS:/* 配置Franca到AUTOSAR的客户端服务器链接 */ConfigureFAClientServerLink(linkConfig);break;case FRANCA_LINK_FA_SR:/* 配置Franca到AUTOSAR的发送接收链接 */ConfigureFASenderReceiverLink(linkConfig);break;default:/* 错误处理 */break;}
}

4. 翻译机制

4.1 翻译过程

在这里插入图片描述

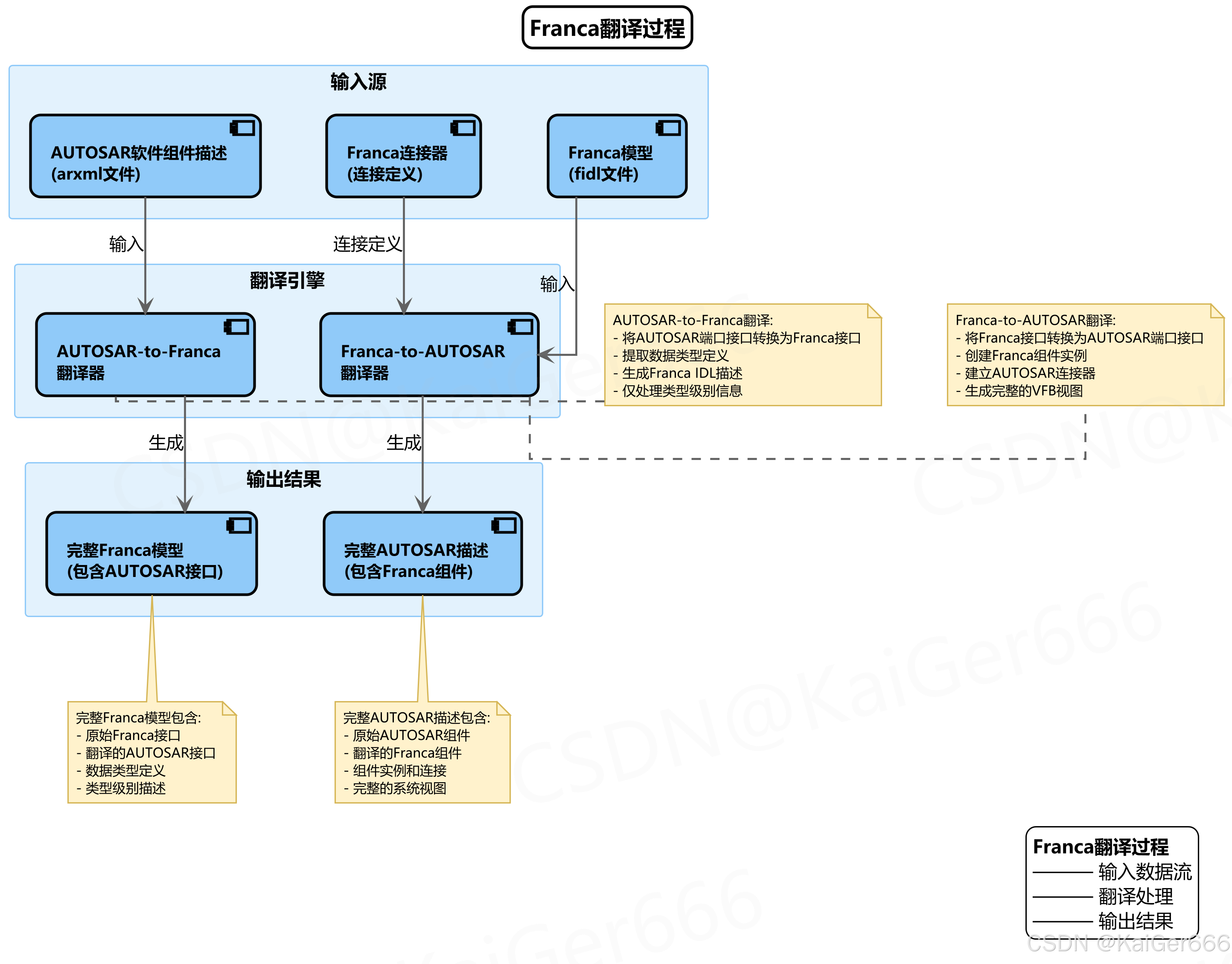

Franca翻译过程图展示了从输入源到输出结果的完整翻译流程

4.1.1 翻译引擎说明

Franca-to-AUTOSAR翻译器：

  • 输入：Franca模型(fidl文件)和Franca连接器(连接定义)
  • 处理：将Franca接口转换为AUTOSAR端口接口，创建Franca组件实例，建立AUTOSAR连接器
  • 输出：生成完整的VFB视图

AUTOSAR-to-Franca翻译器：

  • 输入：AUTOSAR软件组件描述(arxml文件)
  • 处理：将AUTOSAR端口接口转换为Franca接口，提取数据类型定义，生成Franca IDL描述
  • 输出：仅处理类型级别信息
4.1.2 翻译结果说明

完整AUTOSAR描述包含：

  • 原始AUTOSAR组件
  • 翻译的Franca组件
  • 组件实例和连接
  • 完整的系统视图

完整Franca模型包含：

  • 原始Franca接口
  • 翻译的AUTOSAR接口
  • 数据类型定义
  • 类型级别描述
4.1.3 翻译实现示例
/* Franca到AUTOSAR翻译器 */
typedef struct {uint8 translatorId;boolean isActive;FrancaModelType* francaModel;FrancaConnectorType* connector;
} FrancaToAUTOSAR_TranslatorType;/* 翻译器初始化 */
Std_ReturnType FrancaToAUTOSAR_Init(FrancaToAUTOSAR_TranslatorType* translator)
{if (translator == NULL) {return E_NOT_OK;}translator->translatorId = FRANCA_TO_AUTOSAR_TRANSLATOR_ID;translator->isActive = TRUE;/* 初始化翻译器状态 */translator->francaModel = NULL;translator->connector = NULL;return E_OK;
}/* 执行翻译 */
Std_ReturnType FrancaToAUTOSAR_Translate(FrancaToAUTOSAR_TranslatorType* translator)
{if (translator == NULL || translator->francaModel == NULL) {return E_NOT_OK;}/* 步骤1：转换Franca接口为AUTOSAR端口接口 */Std_ReturnType result = TranslateFrancaInterfaces(translator->francaModel);if (result != E_OK) {return result;}/* 步骤2：创建Franca组件实例 */result = CreateFrancaComponentInstances(translator->francaModel);if (result != E_OK) {return result;}/* 步骤3：建立AUTOSAR连接器 */if (translator->connector != NULL) {result = EstablishAUTOSARConnectors(translator->connector);if (result != E_OK) {return result;}}/* 步骤4：生成完整的VFB视图 */result = GenerateVFBView();return result;
}/* AUTOSAR到Franca翻译器 */
typedef struct {uint8 translatorId;boolean isActive;AUTOSARComponentType* autosarComponent;
} AUTOSARToFranca_TranslatorType;/* 执行AUTOSAR到Franca翻译 */
Std_ReturnType AUTOSARToFranca_Translate(AUTOSARToFranca_TranslatorType* translator)
{if (translator == NULL || translator->autosarComponent == NULL) {return E_NOT_OK;}/* 步骤1：转换AUTOSAR端口接口为Franca接口 */Std_ReturnType result = TranslateAUTOSARPortInterfaces(translator->autosarComponent);if (result != E_OK) {return result;}/* 步骤2：提取数据类型定义 */result = ExtractDataTypeDefinitions(translator->autosarComponent);if (result != E_OK) {return result;}/* 步骤3：生成Franca IDL描述 */result = GenerateFrancaIDL();return result;
}

5. 数据类型映射

5.1 类型映射关系

在这里插入图片描述

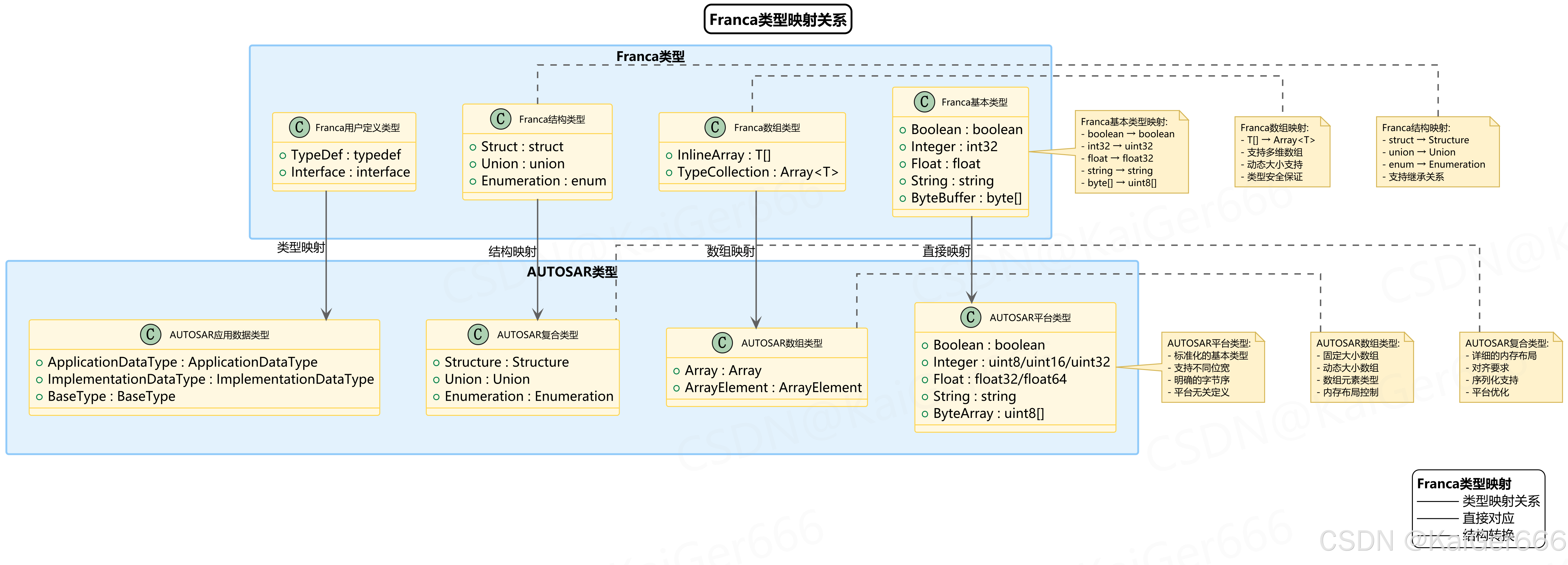

Franca类型映射图展示了Franca数据类型与AUTOSAR数据类型之间的映射关系

5.1.1 Franca类型详解

Franca基本类型：

  • Boolean：布尔类型，映射到AUTOSAR的boolean
  • Integer：整数类型(int32)，映射到AUTOSAR的uint32
  • Float：浮点类型，映射到AUTOSAR的float32
  • String：字符串类型，映射到AUTOSAR的string
  • ByteBuffer：字节数组，映射到AUTOSAR的uint8[]

Franca数组类型：

  • InlineArray：内联数组(T[])，映射到AUTOSAR的Array
  • TypeCollection：类型集合，支持多维数组和动态大小

Franca结构类型：

  • Struct：结构体，映射到AUTOSAR的Structure
  • Union：联合体，映射到AUTOSAR的Union
  • Enumeration：枚举，映射到AUTOSAR的Enumeration

Franca用户定义类型：

  • TypeDef：类型定义，映射到AUTOSAR的应用数据类型
  • Interface：接口定义，映射到AUTOSAR的接口类型
5.1.2 AUTOSAR类型详解

AUTOSAR平台类型：

  • Boolean：标准化的布尔类型
  • Integer：支持不同位宽的整数类型(uint8/uint16/uint32)
  • Float：浮点类型(float32/float64)
  • String：字符串类型
  • ByteArray：字节数组类型

AUTOSAR应用数据类型：

  • ApplicationDataType：应用层数据类型
  • ImplementationDataType：实现层数据类型
  • BaseType：基础类型

AUTOSAR复合类型：

  • Structure：结构体，支持详细的内存布局和对齐要求
  • Union：联合体
  • Enumeration：枚举类型

AUTOSAR数组类型：

  • Array：数组类型，支持固定大小和动态大小
  • ArrayElement：数组元素类型
5.1.3 类型映射实现示例
/* Franca类型映射配置 */
typedef struct {FrancaTypeType francaType;AUTOSARTypeType autosarType;uint8 mappingRule;
} FrancaTypeMapping_ConfigType;/* 类型映射表 */
static const FrancaTypeMapping_ConfigType francaTypeMappingTable[] = {{FRANCA_TYPE_BOOLEAN, AUTOSAR_TYPE_BOOLEAN, MAPPING_DIRECT},{FRANCA_TYPE_INT32, AUTOSAR_TYPE_UINT32, MAPPING_DIRECT},{FRANCA_TYPE_FLOAT, AUTOSAR_TYPE_FLOAT32, MAPPING_DIRECT},{FRANCA_TYPE_STRING, AUTOSAR_TYPE_STRING, MAPPING_DIRECT},{FRANCA_TYPE_BYTE_ARRAY, AUTOSAR_TYPE_UINT8_ARRAY, MAPPING_DIRECT},{FRANCA_TYPE_STRUCT, AUTOSAR_TYPE_STRUCTURE, MAPPING_STRUCTURE},{FRANCA_TYPE_UNION, AUTOSAR_TYPE_UNION, MAPPING_STRUCTURE},{FRANCA_TYPE_ENUM, AUTOSAR_TYPE_ENUMERATION, MAPPING_STRUCTURE},{FRANCA_TYPE_ARRAY, AUTOSAR_TYPE_ARRAY, MAPPING_ARRAY}
};/* 类型映射函数 */
AUTOSARTypeType FrancaTypeMapping_MapType(FrancaTypeType francaType)
{for (uint8 i = 0; i < sizeof(francaTypeMappingTable) / sizeof(FrancaTypeMapping_ConfigType); i++) {if (francaTypeMappingTable[i].francaType == francaType) {return francaTypeMappingTable[i].autosarType;}}/* 默认映射 */return AUTOSAR_TYPE_UINT32;
}/* 结构体映射示例 */
Std_ReturnType FrancaTypeMapping_MapStructure(const FrancaStructType* francaStruct, AUTOSARStructureType* autosarStruct)
{if (francaStruct == NULL || autosarStruct == NULL) {return E_NOT_OK;}/* 复制结构体名称 */strcpy(autosarStruct->name, francaStruct->name);/* 映射结构体成员 */for (uint8 i = 0; i < francaStruct->memberCount; i++) {FrancaStructMemberType* francaMember = &francaStruct->members[i];AUTOSARStructMemberType* autosarMember = &autosarStruct->members[i];/* 映射成员名称 */strcpy(autosarMember->name, francaMember->name);/* 映射成员类型 */autosarMember->type = FrancaTypeMapping_MapType(francaMember->type);/* 设置内存对齐 */autosarMember->alignment = GetTypeAlignment(autosarMember->type);}autosarStruct->memberCount = francaStruct->memberCount;return E_OK;
}/* 数组映射示例 */
Std_ReturnType FrancaTypeMapping_MapArray(const FrancaArrayType* francaArray,AUTOSARArrayType* autosarArray)
{if (francaArray == NULL || autosarArray == NULL) {return E_NOT_OK;}/* 映射数组元素类型 */autosarArray->elementType = FrancaTypeMapping_MapType(francaArray->elementType);/* 设置数组大小 */autosarArray->size = francaArray->size;/* 设置数组属性 */autosarArray->isDynamic = francaArray->isDynamic;autosarArray->maxSize = francaArray->maxSize;return E_OK;
}

6. 总结

6.1 技术优势

Franca集成方案具有以下技术优势：

  • 标准化集成：提供标准化的AUTOSAR和GENIVI系统集成方案
  • 双向翻译：支持Franca和AUTOSAR之间的双向翻译
  • 类型安全：提供完整的类型映射机制，确保类型安全
  • 灵活连接：支持多种连接类型，满足不同的通信需求
  • 工具支持：提供完整的工具链支持，简化集成过程

6.2 应用场景

Franca集成适用于以下应用场景：

  • 车载信息娱乐系统：集成AUTOSAR车身控制与GENIVI信息娱乐系统
  • 诊断系统：集成AUTOSAR诊断功能与GENIVI诊断界面
  • 通信网关：实现不同标准系统之间的通信桥接
  • 开发工具链：支持统一的系统开发和测试环境

6.3 实施建议

实施Franca集成时应注意以下要点：

  • 系统设计：在系统设计阶段就考虑集成需求
  • 接口定义：明确定义AUTOSAR和Franca之间的接口规范
  • 类型映射：建立完整的类型映射关系
  • 测试验证：进行充分的集成测试和验证
  • 文档维护：保持集成文档的及时更新

6.4 代码示例总结

/* Franca集成系统初始化示例 */
Std_ReturnType FrancaIntegration_Init(const FrancaIntegration_ConfigType* config)
{if (config == NULL) {return E_NOT_OK;}Std_ReturnType result;/* 初始化AUTOSAR组件 */result = AutoComp_Init(&config->autoCompConfig);if (result != E_OK) {return result;}/* 初始化GENIVI组件 */result = InfoComp_Init(&config->infoCompConfig);if (result != E_OK) {return result;}/* 初始化Franca连接器 */result = FrancaConnector_Init(&config->connectorConfig);if (result != E_OK) {return result;}/* 初始化翻译器 */result = FrancaToAUTOSAR_Init(&config->translatorConfig);if (result != E_OK) {return result;}/* 执行翻译 */result = FrancaToAUTOSAR_Translate(&config->translatorConfig);return result;
}/* Franca集成系统服务示例 */
Std_ReturnType FrancaIntegration_Service(void)
{/* 处理AUTOSAR到Franca的通信 */ProcessAUTOSARToFrancaCommunication();/* 处理Franca到AUTOSAR的通信 */ProcessFrancaToAUTOSARCommunication();/* 处理连接器状态 */UpdateConnectorStatus();return E_OK;
}

通过Franca集成方案，可以实现AUTOSAR和GENIVI系统的无缝集成，为车载系统提供统一的开发和运行环境，提高系统的可维护性和可扩展性。
