ESP32S3在圆形240x240 1.8寸GC9A01 SPI显示屏显示双眼睛表情

用ESP32-S3开发板,连接圆形240x240 1.8寸 GC9A01 SPI显示屏,使用Arduino tft-eSPI库是实现双眼睛表情显示:

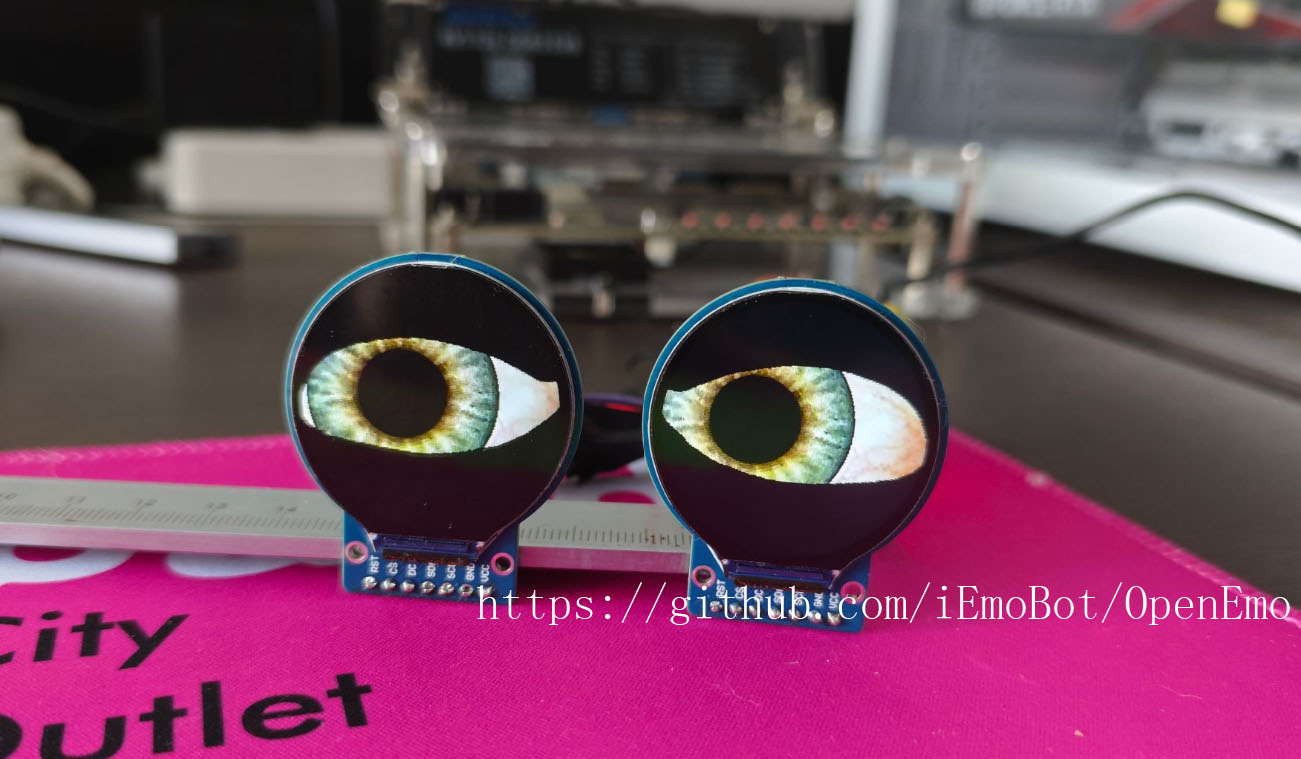

实现视频效果:

ESP32S3在1.8寸GC9A01 SPI显示屏显示双眼睛

源代码地址

https://github.com/iEmoBot/OpenEmo

步骤

1. 电路连接

GC9A01 240x240 1.28寸显示屏     ESP32-S3-DevKitC-1 N16R8 开发板
VCC                               3V3
GND                               GND
SCL                               10
SDA                               11
DC                                8
CS                                9
RST                               4

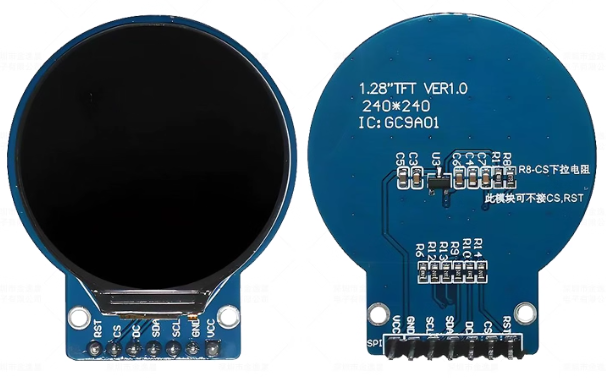

GC9A01 240x240 1.28寸显示屏

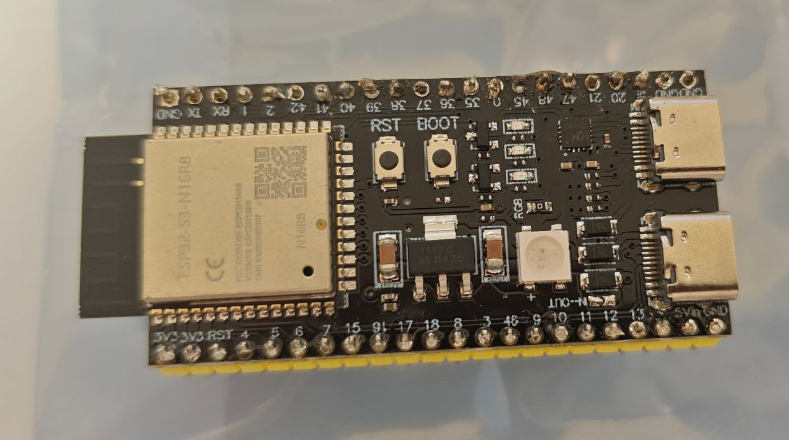

ESP32-S3-DevKitC-1 N16R8开发板

2. 开发环境安装

  1. 安装Aruidno IDE

  2. 安装Aruidno ESP32芯片包

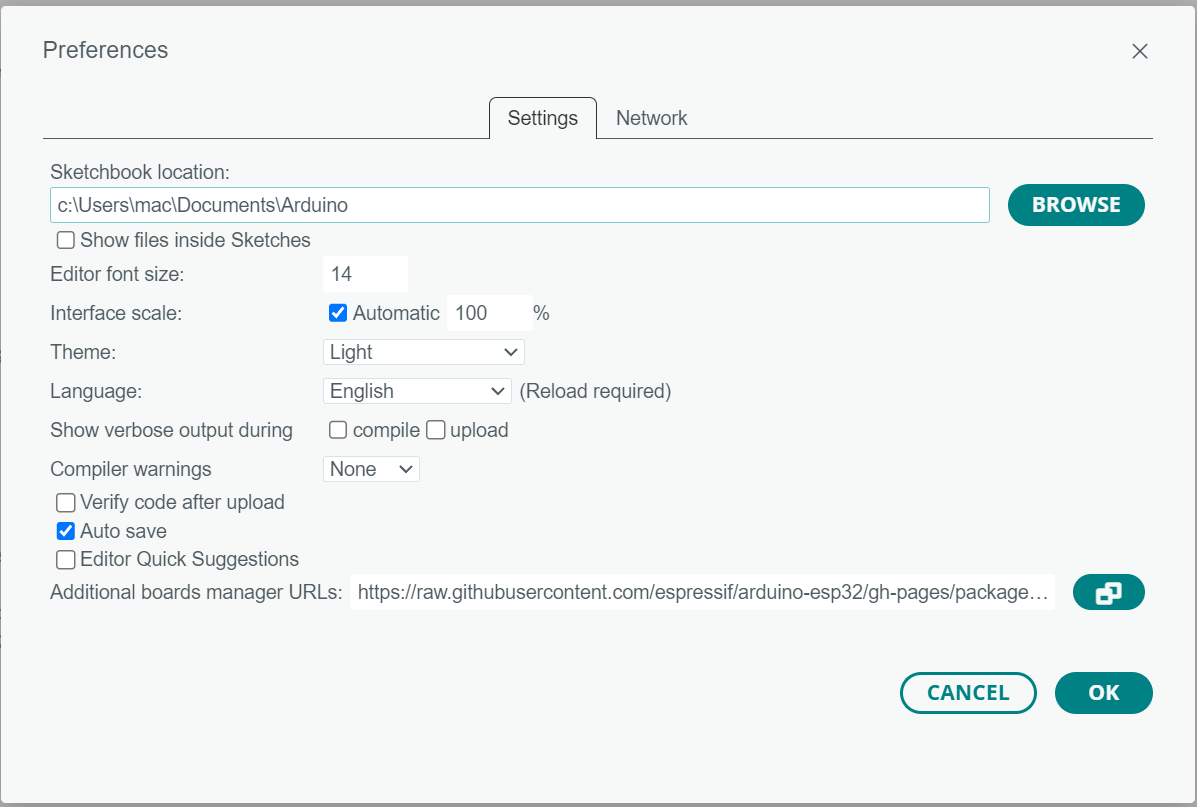

    (1)打开Arduino IDE,选择 文件->首选项->设置。
    将以下这个链接粘贴到开发板管理器地址中:
    https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_dev_index.json

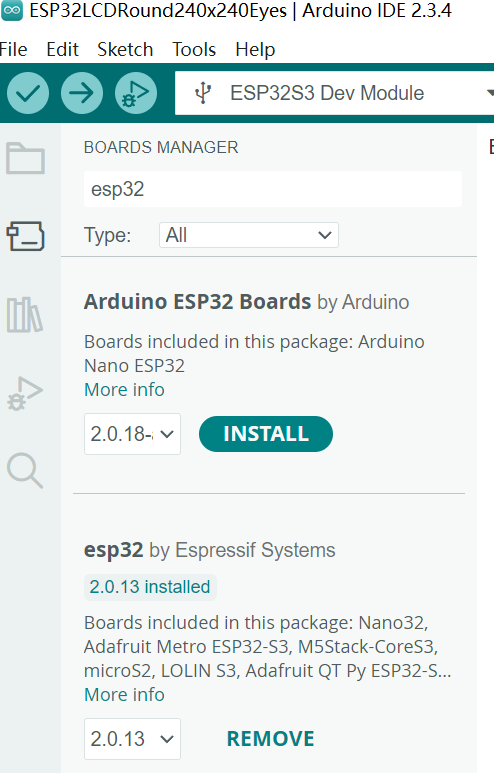

  (2)打开开发板管理器,并搜索输入esp32,找到esp32 by Espressif Systems。选择版本(这里选择2.0.13,该版本测试没有问题,高版本可能会出现问题),点击安装进行安装,等待下载和安装成功。(如果失败,可以再次点击安装试一试)


离线安装方式
如果一直下载失败,安装失败,则可以通过离线方式进行安装。
直接下载安装包:
通过网盘分享的文件:Arduino用的ESP32芯片包

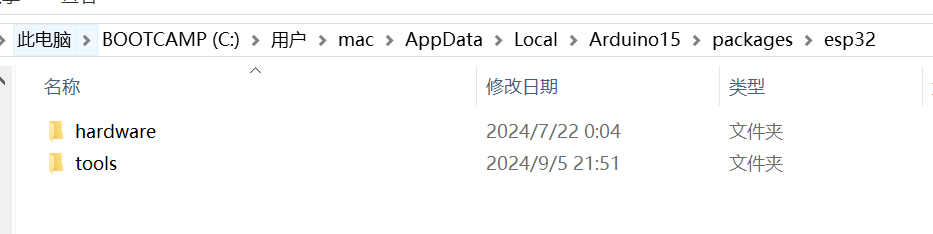

链接: https://pan.baidu.com/s/1rcNSqkbexJ5-YNmNXmt-dA?pwd=rd5h 提取码: rd5h选择解压路径。要放在对应用户的arduino器件包目录。以下为Arduino 版本的安装路径:C:\Users\mac\AppData\Local\Arduino15\packages

解压到对应文件夹完成后,关闭软件,重新打开arduino,点击开发板管理器,看到esp32-arduino已经安装完成。

编辑此区域

3. 下载代码和编译烧录

下载代码

git clone https://github.com/iEmoBot/OpenEmo.git

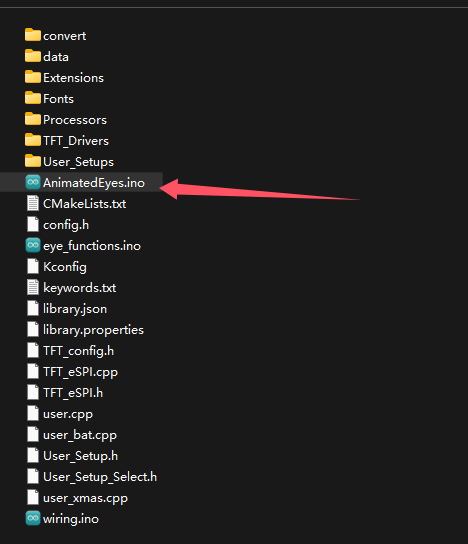

下载代码后,眼睛显示的Arduino代码位于AnimatedEyes下面

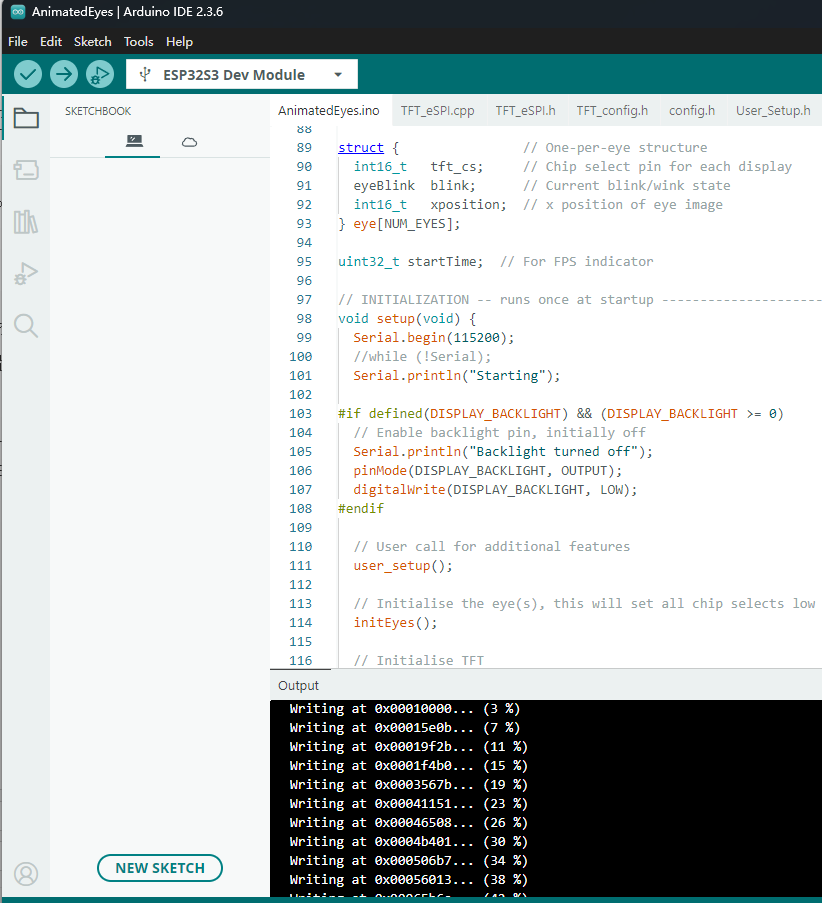

用Arduino IDE打开代码并烧录

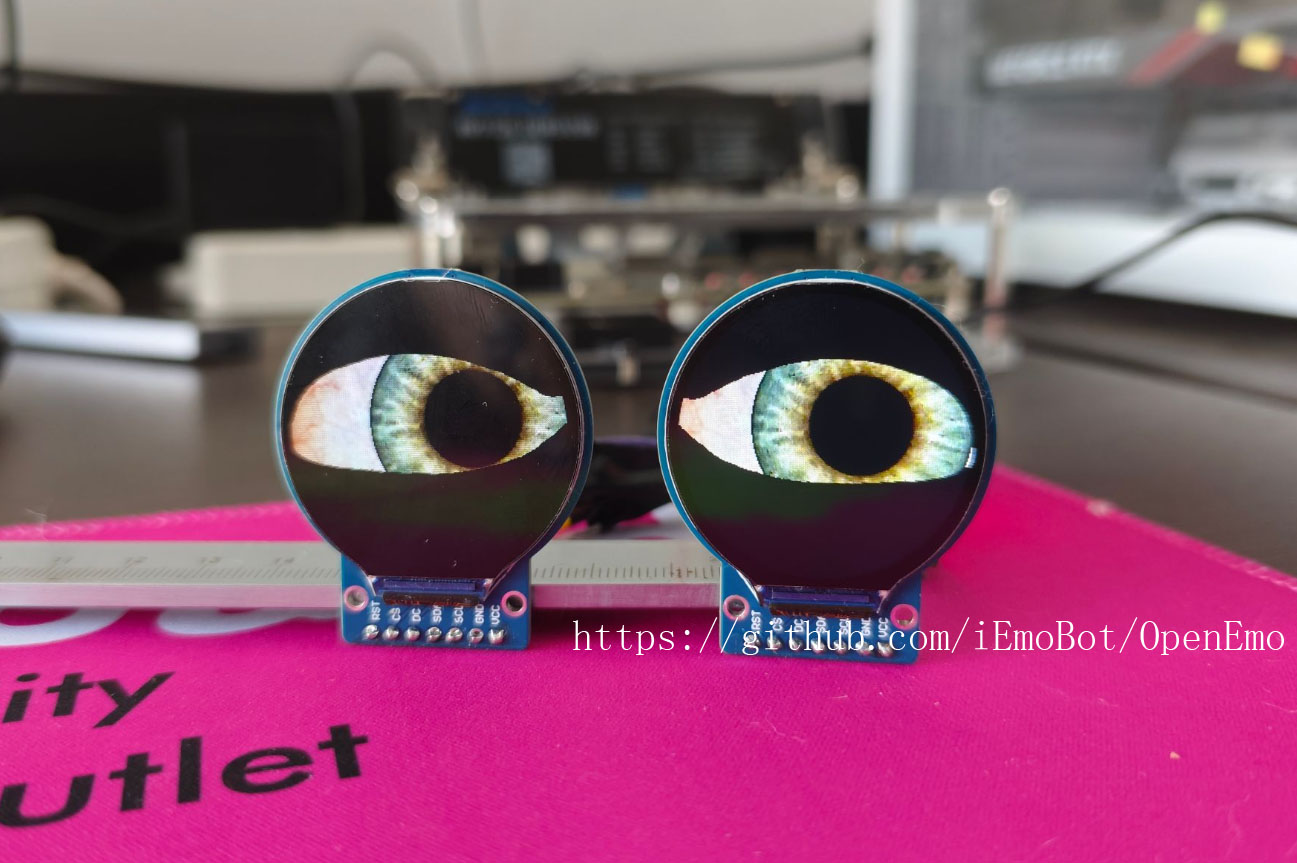

烧录后软件显示
