Linux中tty与8250-uart的虐恋（包括双中断发送接收机制）
串口通用驱动文件在哪里？
drivers/tty/serial/
哪一个是正确的
compatible？
arch/arm64/boot/dts/rockchip/rk3568.dtsi
uart3: serial@fe670000 {compatible = "rockchip,rk3568-uart", "snps,dw-apb-uart";reg = <0x0 0xfe670000 0x0 0x100>;interrupts = <GIC_SPI 119 IRQ_TYPE_LEVEL_HIGH>;clocks = <&cru SCLK_UART3>, <&cru PCLK_UART3>;clock-names = "baudclk", "apb_pclk";reg-shift = <2>;reg-io-width = <4>;dmas = <&dmac0 6>, <&dmac0 7>;pinctrl-names = "default";pinctrl-0 = <&uart3m0_xfer>;status = "disabled";
};
static const struct of_device_id dw8250_of_match[] = {{ .compatible = "snps,dw-apb-uart" },{ .compatible = "cavium,octeon-3860-uart" },{ .compatible = "marvell,armada-38x-uart" },{ .compatible = "renesas,rzn1-uart" },{ /* Sentinel */ }
};
MODULE_DEVICE_TABLE(of, dw8250_of_match);
dw8250_platform_driver属于platform_driver，相当于drv->probe
static struct platform_driver dw8250_platform_driver = {.driver = {.name = "dw-apb-uart",.pm = &dw8250_pm_ops,.of_match_table = dw8250_of_match,.acpi_match_table = dw8250_acpi_match,},.probe = dw8250_probe,.remove = dw8250_remove,
};module_platform_driver(dw8250_platform_driver)
dw8250_probe
uart_add_one_port把一个 已经初始化好的uart_port结构体 绑定到 已经注册好的uart_driver上，从而让它成为Linux内核可见的一个串口设备（/dev/ttySx、/dev/ttyAMA0等）
dw8250_probeuart_8250_port uartresource *regs = platform_get_resource//从设备树中获取 8250 控制器寄存器物理基地址uart_port *p = &uart.portdw8250_data *datap->handle_irq = dw8250_handle_irqp->serial_in = dw8250_serial_in;p->serial_out = dw8250_serial_out;p->membase = devm_ioremap(dev, regs->start, resource_size(regs))//内存映射得在Linux用虚拟地址device_property_read_u32device_property_read_booldevm_clk_getdw8250_quirks(p, data)//特定平台配置和兼容性问题of_alias_get_id(np, "serial")p->serial_inp->serial_outdata->line = serial8250_register_8250_port(&uart)uart_add_one_portplatform_set_drvdata(pdev, data)
serial8250_init
uart_register_driver先注册 driveruart_register_driver“先填申报户口资料”，uart_add_one_port是“依照资料给每块 UART 上户口”；只有上完户口，内核里才会出现对应的/dev/tty*设备tty_register_driver创建 tty 设备节点（/dev/ttyS0、ttyS1…）
module_init(serial8250_init)serial8250_isa_init_ports//实现请求端口、添加和注册串口端口serial8250_init_portuart_8250_port port->ops = &serial8250_popsuart_register_driver(&serial8250_reg)//uart_driver 转 tty_driver 注册ttynormal = alloc_tty_driver(drv->nr)tty_set_operations(normal, &uart_ops)port->ops = &uart_port_ops//tty_port *port = &uart_state->porttty_register_driver(normal)put_tty_driver(normal)serial8250_isa_devs = platform_device_alloc("serial8250",PLAT8250_DEV_LEGACY)platform_device_add(serial8250_isa_devs)serial8250_register_ports(&serial8250_reg, &serial8250_isa_devs->dev);platform_driver_register(&serial8250_isa_driver)
uart_driverstruct uart_state *state;struct tty_port portstruct uart_port *uart_portstruct tty_driver *tty_driver;
static struct uart_driver serial8250_reg = {.owner = THIS_MODULE,.driver_name = "serial",.dev_name = "ttyS",.major = TTY_MAJOR,.minor = 64,.cons = SERIAL8250_CONSOLE,
};
static const struct tty_operations uart_ops = {.install = uart_install,.open = uart_open,.close = uart_close,.write = uart_write,.put_char = uart_put_char,.flush_chars = uart_flush_chars,.write_room = uart_write_room,.chars_in_buffer= uart_chars_in_buffer,.flush_buffer = uart_flush_buffer,.ioctl = uart_ioctl,.throttle = uart_throttle,.unthrottle = uart_unthrottle,.send_xchar = uart_send_xchar,.set_termios = uart_set_termios,.set_ldisc = uart_set_ldisc,.stop = uart_stop,.start = uart_start,.hangup = uart_hangup,.break_ctl = uart_break_ctl,.wait_until_sent= uart_wait_until_sent,
#ifdef CONFIG_PROC_FS.proc_show = uart_proc_show,
#endif.tiocmget = uart_tiocmget,.tiocmset = uart_tiocmset,.get_icount = uart_get_icount,
#ifdef CONFIG_CONSOLE_POLL.poll_init = uart_poll_init,.poll_get_char = uart_poll_get_char,.poll_put_char = uart_poll_put_char,
#endif
};
static const struct tty_port_operations uart_port_ops = {.carrier_raised = uart_carrier_raised,.dtr_rts = uart_dtr_rts,.activate = uart_port_activate,.shutdown = uart_tty_port_shutdown,
};
uart_opsserial8250_pops和uart_port什么区别
uart_8250_portuart_8250_dma *dmauart_8250_ops *opsuart_port port(*serial_in)(*serial_out)(*set_termios)(*set_ldisc)(*handle_irq)uart_state *statetty_port portuart_port *uart_portuart_ops *ops(*startup)(*start_tx)(*stop_tx)(*stop_rx)(*ioctl)
static const struct uart_ops serial8250_pops = {.tx_empty = serial8250_tx_empty,.set_mctrl = serial8250_set_mctrl,.get_mctrl = serial8250_get_mctrl,.stop_tx = serial8250_stop_tx,.start_tx = serial8250_start_tx,.throttle = serial8250_throttle,.unthrottle = serial8250_unthrottle,.stop_rx = serial8250_stop_rx,.enable_ms = serial8250_enable_ms,.break_ctl = serial8250_break_ctl,.startup = serial8250_startup,.shutdown = serial8250_shutdown,.set_termios = serial8250_set_termios,.set_ldisc = serial8250_set_ldisc,.pm = serial8250_pm,.type = serial8250_type,.release_port = serial8250_release_port,.request_port = serial8250_request_port,.config_port = serial8250_config_port,.verify_port = serial8250_verify_port,
#ifdef CONFIG_CONSOLE_POLL.poll_get_char = serial8250_get_poll_char,.poll_put_char = serial8250_put_poll_char,
#endif
};
univ8250_setup_irq硬件中断号都没有（port->irq == 0，常见于早期板级代码或虚拟端口），则完全采用 纯轮询- 如果硬件中断号有效，就调用
serial_link_irq_chain()把普通中断处理链挂到该IRQ上，包括注册serial8250_interrupt()
static const struct uart_8250_ops univ8250_driver_ops = {.setup_irq = univ8250_setup_irq,.release_irq = univ8250_release_irq,
};
serial_inserial_out读取发送 如何 实现的？
ALTERNATIVE是内核提供的一个宏，利用ELF .altinstructions段 机制- 在内核启动早期 会扫描这个段，根据
ARM64_WORKAROUND_DEVICE_LOAD_ACQUIRE的布尔值，把ldrb原地patch成ldarb，或者在不需要时保持ldrb,保证 读操作之前的所有读写都不能重排到它之后，用于解决Device-nGRE/Device-nGnRE映射上可能出现的加载乱序或重试bug
serial_in(struct uart_8250_port *up, int offset)up->port.serial_in(&up->port, offset);dw8250_serial_inreadb(p->membase + (offset << p->regshift))readb_relaxedasm volatile(ALTERNATIVE("ldrb %w0, [%1]","ldarb %w0,[%1]",ARM64_WORKAROUND_DEVICE_LOAD_ACQUIRE): "=r" (val) : "r" (addr));serial_out(struct uart_8250_port *up, int offset, int value)up->port.serial_out(&up->port, offset, value);dw8250_serial_outwriteb(value, p->membase + (offset << p->regshift))writeb_relaxedasm volatile("strb %w0, [%1]" : : "rZ" (val), "r" (addr))
dw8250_handle_irq->serial8250_handle_irq
serial8250_handle_irq真正处理函数
univ8250_setup_irqrequest_irqserial8250_interruptp->handle_irq = dw8250_handle_irqdw8250_handle_irqserial8250_handle_irqif (iir & UART_IIR_NO_INT) // 把假中断挡在门外serial_port_in(port, UART_LSR) //一次读出所有线路/错误状态位skip_rx = true //自动 RTS/CTS 硬件流控把 RX 堵住//只要有数据 (`DR`) 或 Break (`BI`) 并且未被上一阶段跳过，就处理接收dma_err = handle_rx_dma(up, iir) //先尝试 DMA 接收 status = serial8250_rx_chars(up, status) //DMA 失败或无 DMA落到 PIO 接收serial8250_modem_status(up)//读取 `UART_MSR` 寄存器，检测 CTS/DSR/RI/DCD 变化 //CTS 变高/低、载波丢失等事件上报 TTYserial8250_tx_chars(up)//serial8250_tx_chars把 TTY 环形缓冲区里的字节写入UART TXFIFOpr_err //现 Overrun/Parity/Frame/Break 错误，就打印一行提示
UART_LSR 是什么寄存器？
- Line Status Register（线路状态寄存器）一次读即可得到发送/接收单元当前状态
#define UART_LSR 5 /* In: Line Status Register */
bit7 UART_LSR_FIFOE FIFO 数据错误
bit6 UART_LSR_TEMT 发送移位器+发送保持器都空
bit5 UART_LSR_THRE 发送保持器 空（可继续写下一个字节）
bit4 UART_LSR_BI Break 中断
bit3 UART_LSR_FE 帧错误
bit2 UART_LSR_PE 奇偶错误
bit1 UART_LSR_OE Overrun 错误
bit0 UART_LSR_DR 接收数据就绪
up->dma->txchan是什么？
- 发送
DMA通道：由dma_request_slave_channel_compat()向DMA Engine子系统 申请得到 - 不为
NULL→ 用DMA搬数据到UART - 为
NULL→ 退回到传统PIO（CPU轮询）方式发送
UART_IIR_THRI是什么？
UART_IIR_THRI=“Transmit Holding Register Empty Interrupt”- 当发送
FIFO（或保持寄存器）里的最后一个字节被移位器取走后，硬件置位THRE（UART_LSR bit5），并同时把UART_IIR_THRI填进IIR，表示“你可以继续写下一个字节了”
为什么
p->handle_irqdw8250_handle_irq要兼顾DesignWare UART“假超时”和“BUSY”处理?什么是DesignWare UART?
DesignWare UART（官方文档中称为DW_apb_uart）是Synopsys公司推出的、基于AMBA APB总线的可综合 IP 核，目标是给 SoC 提供一套 兼容传统16550/8250的通用异步串行收发器（UART）dw8250_handle_irq复用了 8250 核心逻辑，又补上了芯片特有的“假超时”和“BUSY”处理
| 阶段 | 作用 |
|---|---|
| 读取 IIR | 获知当前中断类型 |
DesignWare UART RX TIMEHOUT 假中断检查 | 读 USR/LSR/RFL，必要时空读 UART_RX 清假超时 |
| 标准中断 | 交给 serial8250_handle_irq() |
DesignWare UART BUSY 中断 | 读 USR 清 BUSY状态 |
| 结束 | 返回已处理标志 |
自动
RTS/CTS流控是什么？
自动 RTS/CTS 流控 = 硬件级双向握手，用两根线 RTS（Request To Send） 和 CTS（Clear To Send）自动启停对方的发送，防止 FIFO 溢出。
RTS由 本地UART输出：
“我准备好接收了，你可以发”。CTS由 对方UART输出：
“我准备好了，你可以发”。
工作方式（全双工场景）：
-
本地接收侧
- 当本地
RX FIFO快满（可编程阈值）时，UART自动把RTS拉高 → 对方看到RTS=1就 暂停发送 FIFO被读空后，RTS自动拉低 → 对方继续发。
- 当本地
-
本地发送侧
- 只有检测到
CTS=0（对方准备好）时，UART才会把TX FIFO里的数据真正发出； CTS=1则硬件暂停发送
- 只有检测到
dma初始化位置在哪里？两个函数是什么？
serial8250_startupserial8250_do_startupserial8250_request_dmadma->txchan = dma_request_slave_channel_compatdma->tx_addr = dma_map_single
serial8250_initserial8250_isa_init_portsserial8250_set_defaultsup->dma->tx_dma = serial8250_tx_dmaup->dma->rx_dma = serial8250_rx_dma
serial8250_tx_dma
struct uart_8250_dma *dma = p->dma; // 拿到 DMA 私有结构
struct circ_buf *xmit = &p->port.state->xmit; // 指向 TTY 层的发送环形缓冲区
struct dma_async_tx_descriptor *desc; // DMA 描述符
int ret; // 返回值if (dma->tx_running) // 如果上一次 DMA 还没完成，直接退出return 0;if (uart_tx_stopped(&p->port) || uart_circ_empty(xmit)) { // 上层已暂停或缓冲区为空serial8250_rpm_put_tx(p); // 发送端置空闲，降低功耗return 0;
}dma->tx_size = CIRC_CNT_TO_END(xmit->head, xmit->tail, UART_XMIT_SIZE); // 计算本次可搬的字节数
#ifdef CONFIG_ARCH_ROCKCHIP
if (dma->tx_size < MAX_TX_BYTES) { // Rockchip：字节数太少就别 DMA，用 PIOret = -EBUSY;goto err;
}
#endifdesc = dmaengine_prep_slave_single( // 构造 DMA 描述符dma->txchan, // 发送通道dma->tx_addr + xmit->tail, // 源地址：环形缓冲区尾指针dma->tx_size, // 长度DMA_MEM_TO_DEV, // 方向：内存 -> 设备DMA_PREP_INTERRUPT | DMA_CTRL_ACK); // 完成后中断 + 立即应答
if (!desc) { // 描述符申请失败ret = -EBUSY;goto err;
}dma->tx_running = 1; // 置标志：DMA 正在跑
desc->callback = __dma_tx_complete; // DMA 完成回调
desc->callback_param = p; // 回调参数：uart_8250_port 指针dma->tx_cookie = dmaengine_submit(desc); // 把描述符提交给 DMA 引擎dma_sync_single_for_device( // 刷新 cache，确保 DMA 看到最新数据dma->txchan->device->dev,dma->tx_addr, UART_XMIT_SIZE, DMA_TO_DEVICE);dma_async_issue_pending(dma->txchan); // 真正启动 DMA 传输if (dma->tx_err) { // 如果之前出过错dma->tx_err = 0; // 清错误if (p->ier & UART_IER_THRI) { // 关 THRE 中断，避免 PIO 与 DMA 冲突p->ier &= ~UART_IER_THRI;
#ifdef CONFIG_ARCH_ROCKCHIPp->ier &= ~UART_IER_PTIME;
#endifserial_out(p, UART_IER, p->ier);}
}
return 0; // 成功启动 DMAerr:
dma->tx_err = 1; // 记录错误，下次退到 PIO
return ret;
serial8250_rx_dma
unsigned int rfl, i = 0, fcr = 0, cur_index = 0; // 局部变量
unsigned char buf[MAX_FIFO_SIZE]; // 临时缓存，放本次接收字节
struct uart_port *port = &p->port; // 方便引用
struct tty_port *tty_port = &p->port.state->port; // TTY 端口
struct dma_tx_state state; // DMA 状态结构
struct uart_8250_dma *dma = p->dma; // DMA 私有结构fcr = UART_FCR_ENABLE_FIFO | UART_FCR_T_TRIG_10 | UART_FCR_R_TRIG_11; // 开 FIFO，设高触发
serial_port_out(port, UART_FCR, fcr); // 立即写到硬件do { // 轮询直到 DMA 余量是整 burst 倍数dmaengine_tx_status(dma->rxchan, dma->rx_cookie, &state);cur_index = dma->rx_size - state.residue; // 已搬运字节
} while (cur_index % dma->rxconf.src_maxburst); // 对齐到 burst 大小rfl = serial_port_in(port, UART_RFL_16550A); // 读出 FIFO 当前字节数
while (i < rfl) // 把 FIFO 里剩余字节全部读出buf[i++] = serial_port_in(port, UART_RX);__dma_rx_complete(p); // 复位 DMA 描述符，准备下一轮tty_insert_flip_string(tty_port, buf, i); // 把 i 个字节塞进 TTY flip buffer
p->port.icount.rx += i; // 统计接收字节
tty_flip_buffer_push(tty_port); // 通知上层“有数据可读”if (fcr) // 恢复原始 FCR 设置serial_port_out(port, UART_FCR, p->fcr);
return 0;
为什么叫“8250”驱动？
- 历史原因：
Intel在1981年推出了NMOS 8250 UART芯片，用来给早期IBM PC/XT提供串口COM1/COM2 - 后续
16450、16550A、16750、16850等芯片都把 寄存器布局 做成了8250的超集，于是 Linux 就把支持这一系列芯片的驱动统称为8250驱动
tty与8250驱动是什么关系？
- 用户空间对 tty 设备文件进行操作时，实际上是在调用对应的
tty_fops中的操作函数
应用层│├── read()/write()/ioctl()│
tty 层（tty_io.c, n_tty.c, tty_port.c）│ ① 负责线路规程、回显、缓冲、termios├── tty_struct├── tty_port└── tty_ldisc│
serial_core（serial_core.c）│ ② 把“tty 端口”与“uart_driver”粘合在一起└── uart_driver / uart_port│
8250 驱动族（8250_core.c, 8250_port.c, 8250_dw.c …）│ ③ 真正把字节写进 UART 寄存器└── struct uart_ops│
硬件 UART（16550, DesignWare, QCOM …）
tty如何调用8250
open("/dev/ttyS0", …)tty_open()tty_port_open(struct tty_port *port, struct tty_struct *tty,struct file *filp)port->ops->activateuart_port_activateuart_startupretval = uport->ops->startup(uport);uart_state->uart_port->ops->startupuart_ops.startupserial8250_startup

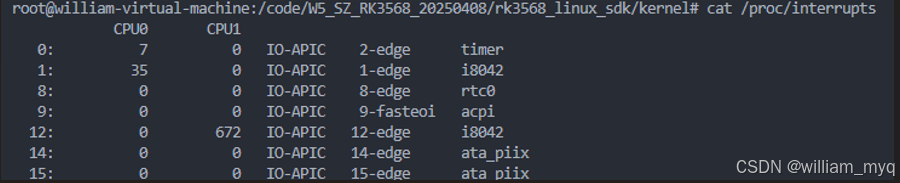

cat /proc/interrupts
![![[Pasted image 20250814173636.png]]](https://i-blog.csdnimg.cn/direct/7944d04d1e00400bb8a79dfc3cb114a1.png)

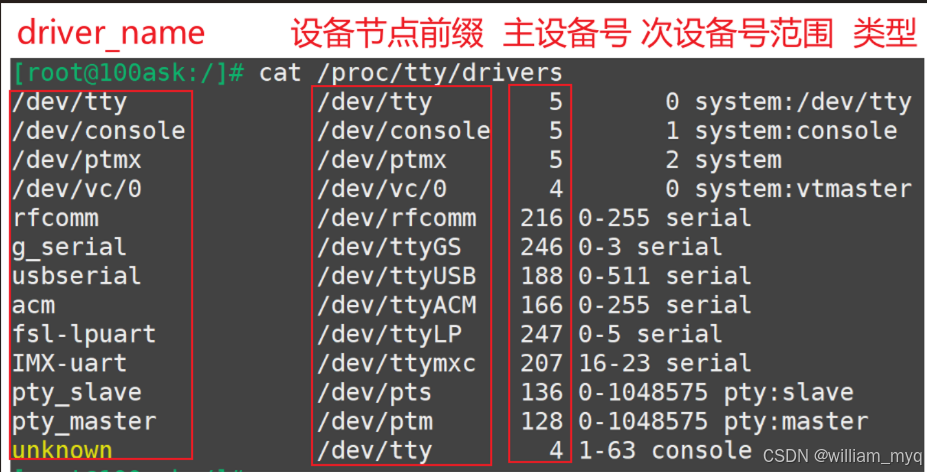

cat /proc/tty/drivers
![![[Pasted image 20250814145902.png]]](https://i-blog.csdnimg.cn/direct/ee0b32a6b83449258f1a9502f3a4129d.png)
cat /proc/tty/ldiscs
- 行规程
![![[Pasted image 20250814152218.png]]](https://i-blog.csdnimg.cn/direct/01302311e52845d6a2b8e5db70e19cb1.png)
有了
early bootof_platform_default_populate_init，为什么serial8250_init需要platform_device_add?
-
因为
serial8250_isa_devs并不是“从设备树里解析出来的普通串口”，而是8250/16550驱动为了兼容ISA/Legacy UART专门创建的一个“虚拟”平台设备 -
给“非设备树、非
ACPI”的老式串口一个统一的platform_device句柄 -
那些固定地址（0x3F8、0x2F8…）的
ISA UART在设备树里往往根本没有节点，或者节点被禁用 -
驱动必须手动把它们包装成一个
platform_device，才能继续沿用platform_driver的probe流程 -
驱动注册时如果找不到任何
device就会无事可做；因此驱动自己先platform_device_alloc()/platform_device_add()创建一个名字为"serial8250"、ID 为PLAT8250_DEV_LEGACY的设备，确保serial8250_isa_driver能匹配到它并进入probe
platform_device_add调用bus匹配，drv进行probe
serial8250_init→platform_device_add()→device_add()→bus_probe_device()→__device_attach()→bus_for_each_drv()→__device_attach_driver()→driver_match_device()→bus_type->match()__device_attach_driver()→driver_probe_device->really_probe->drv->probe
__device_attach_driverdriver_match_devicebus_type->match()driver_probe_devicedrv->probe
-
