会议系统完整流程简版解析：创建会议、加入会议与消息转发

news 2025/8/15 13:55:21

本文通过图文结合的方式，简洁明了地解析会议系统中创建会议、加入会议、收发/转发消息的完整过程，并说明进程、线程及相互通信的逻辑关系。

一、系统架构概览

二、创建会议室流程

1. 流程步骤

2. 进程/线程协作

线程池线程：接收客户端连接，解析请求
主进程：管理进程池状态，分配空闲房间
房间进程：初始化会议环境，设置房主身份

3. 关键通信

主进程与线程：通过共享内存（room结构体）传递房间状态
线程与房间进程：通过UNIX域套接字传递文件描述符和命令

三、加入会议流程

1. 流程步骤

2. 进程/线程协作

线程池线程：验证房间ID有效性
主进程：提供目标房间的通信管道
房间进程：
- 接收线程：处理新连接
- 主线程：更新用户列表
- 发送线程：广播通知

3. 关键通信

线程与房间进程：传递新用户连接文件描述符
房间进程内部：通过消息队列传递广播消息

四、消息收发与转发流程

1. 消息发送流程

2. 消息接收流程

3. 进程/线程协作

房间进程主线程：
- 使用select监听所有用户连接
- 读取消息头部信息
- 分配消息缓冲区
发送线程池：
- 从消息队列获取任务
- 转换消息格式
- 批量发送给目标用户

4. 关键通信

房间进程内部：通过带锁的消息队列传递消息
线程间同步：使用条件变量唤醒发送线程

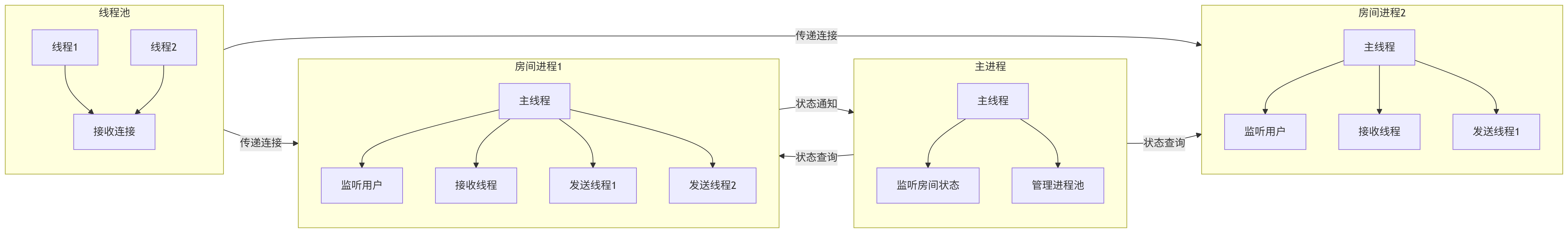

五、进程/线程关系图

在这里插入图片描述

graph LRsubgraph 主进程A[主线程] --> B[监听房间状态]A --> C[管理进程池]endsubgraph 线程池D[线程1] --> E[接收连接]F[线程2] --> Eendsubgraph 房间进程1G[主线程] --> H[监听用户]G --> I[接收线程]G --> J[发送线程1]G --> K[发送线程2]endsubgraph 房间进程2L[主线程] --> M[监听用户]L --> N[接收线程]L --> O[发送线程1]end线程池 -->|传递连接| 房间进程1线程池 -->|传递连接| 房间进程2主进程 -->|状态查询| 房间进程1主进程 -->|状态查询| 房间进程2房间进程1 -->|状态通知| 主进程

六、关键通信机制总结

通信场景	通信方式	数据内容	技术实现
主进程-线程池	共享内存	房间状态	pthread互斥锁
线程-房间进程	UNIX域套接字	客户端连接文件描述符	sendmsg/SCM_RIGHTS
房间进程内部	消息队列	待转发消息	互斥锁+条件变量
房间进程-主进程	UNIX域套接字	状态通知(‘E’,‘Q’)	简单字符协议
房间进程-客户端	TCP套接字	会议数据	Socket API

七、完整流程示例：用户A发送图片

客户端准备：

# 用户A客户端
header = "$_IMG_192.168.1.10_120000_"  # 11字节头部
send(socket, header + image_data)  # 发送图片

房间进程处理：

// 房间进程主线程
Readn(client_fd, head, 11);  // 读取头部
if (head[1] == 'I') {        // 图片类型int len = atoi(head + 6); // 解析长度char* buffer = malloc(len);Readn(client_fd, buffer, len);  // 读取图片数据queue.push({type: IMG, data: buffer, len: len});
}

消息转发：

// 发送线程
while (running) {msg = queue.pop();  // 从队列获取消息for (each 接收用户 in 用户列表) {if (用户 != 发送者) {// 转换消息头：IMG -> IMG_RECVmemcpy(send_head, "$_IMG_RECV_", 11);send(用户, send_head, 11);  // 发送头部send(用户, msg.data, msg.len);  // 发送图片数据}}free(msg.data);  // 释放内存
}
