51单片机-GPIO介绍

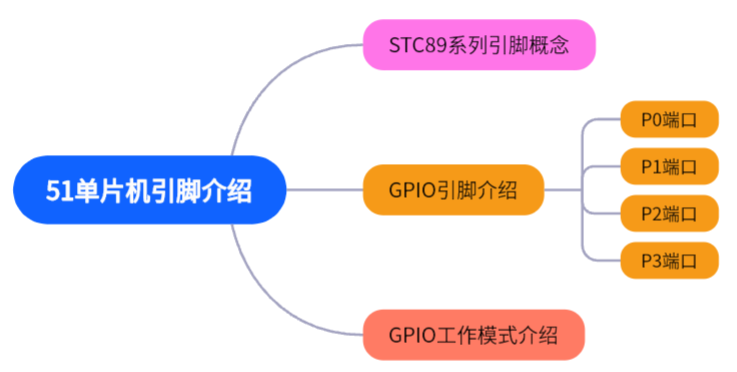

本章概述思维导图：
51单片机引脚介绍
STC89系列51单片机引脚介绍
STC89系列51单片机的引脚是单片机与外部电路连接的接口，用于实现电源供电、时钟信号输入、控制信号输出以及数据输入输出等功能。

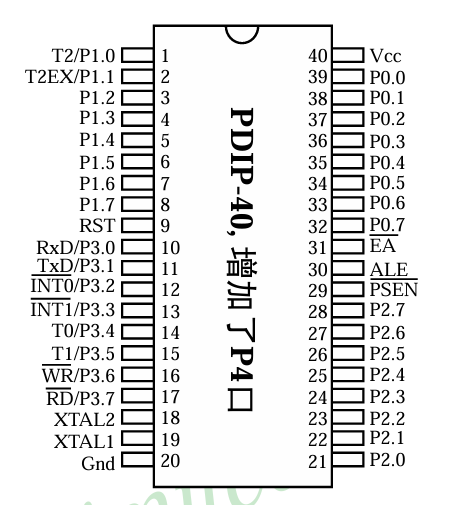

PDIP封装引脚图：
1. 电源引脚：VCC（Pin 40）：接+5V电源、GND（Pin 20）：接地、
2. 晶振引脚：XTAL1（Pin 19）、XTAL2（Pin 18）、XTAL1为输入端，XTAL2为输出端
3. 复位引脚：RST（Pin 9）：复位引脚，高电平有效;
4. 下载引脚：TXD（Pin 11）串行数据发送端（UART）、TXD（Pin 10）串行数据接收端（UART）;
5. GPIO引脚：P0、P1、P2、P3；每组8个引脚一共32个引脚
注意：小伙伴们可能看到下载引脚中的发送脚和接收脚与GPIO的P3端口引脚重复了，会有疑惑。因为有些引脚有两种功能既可以当I/O输入输出引脚用也可以当其它特定的功能用！
GPIO引脚介绍
GPIO是通用输入输出端口的简称，可以通过软件来控制其输入和输出；
GPIOP0端口
P0端口：P0.0~P0.7（Pins 32-39）
P0端口结构：
8位漏极开路双向I/O口，无内部上拉电阻，需外接上拉电阻（如10KΩ）。
P0端口功能：
普通I/O：输出低电平时驱动能力强，输入时需先置1。
地址/数据总线：作为低8位地址（A0-A7）或数据总线时，无需外接上拉电阻。
P0端口配置：
上电复位后为开漏输出模式。
P0端口总结：
P0端口有两个模式，第一个模式可以当I/O口使用，但是使用这个模式需要外接上拉电阻；并且输入时要先置1；第二个模式可以当地址/数组总线使用，不需要外接上拉电阻；
GPIOP1端口
P1端口：P1.0~P1.7（Pins 1-8）
P1端口结构：
8位准双向I/O口，内部有上拉电阻，驱动能力较弱。
P1端口功能：
普通I/O：输出高电平时通过弱上拉提供电流，输入时需先置1。
P1.0（T2）：定时器/计数器2的外部计数输入；
P1.1（T2EX）：定时器/计数器2的触发控制；
P1配置：
上电复位后为准双向口/弱上拉模式。
P1端口总结：
P1端口可以当I/O口用，输入是要先置1；并且P1.0可以做定时器/计数器2的外部计数输入、P1.1（T2EX）：定时器/计数器2的触发控制功能；并且因为内部配置上拉电阻不用像P0端口一样配置外接上拉电阻；
GPIOP2端口
P2端口：P2.0~P2.7（Pins 21-28）
P2端口结构：
8位准双向I/O口，内部上拉电阻，驱动能力同P1。
P2端口功能：
普通I/O：输出高电平时通过弱上拉提供电流，输入时需先置1。
P2配置：
上电复位后为：准双向口/弱上拉模式。
P2端口总结：
P2端口可以当I/O口用，输入时要先置1；
GPIOP3端口
P3端口：P3.0~P3.7（Pins 21-28）
P3端口结构：
8位准双向I/O口，内部上拉电阻，驱动能力同P1、P2。
P3端口功能：
普通I/O：输出高电平时通过弱上拉提供电流，输入时需先置1。
第二功能：
P3.0（RXD）：串行数据接收。
P3.1（TXD）：串行数据发送。
P3.2（INT0）：外部中断0输入。
P3.3（INT1）：外部中断1输入。
P3.4（T0）：定时器/计数器0外部计数输入。
P3.5（T1）：定时器/计数器1外部计数输入。
P3.6（WR）：外部数据存储器写控制。
P3.7（RD）：外部数据存储器读控制。
P3配置：
上电复位后为：准双向口/弱上拉模式。
P3端口总结：
P3端口可以当I/O口用，输入时先置1；并且每个引脚都有独立的第二功能；
GPIO工作模式介绍
工作模式：
1、准双向口/弱上拉（P1、P2、P3默认模式）：
输出：低电平时驱动能力强，高电平时通过弱上拉提供电流。
输入：需先置1，允许外部设备下拉引脚至低电平。
2、开漏输出（P0口默认）：
输出：需外接上拉电阻，低电平时驱动外部负载，高电平时呈高阻态。
输入：通过检测引脚电平判断状态，需先置1。
