变频器实习Day10

变频器实习DAY10

一、柔性平台新功能测试

1.1 按照柔性平台测试Modbus更新内容测试

启停控制字

• bit0-4：正反转，启停，故障复位
  测试通过

• 频率测试参数，给定频率
  测试通过

更新地址功能

• 当前运行频率
  测试通过

• 变频器输出监视1
  测试两个地址显示的参数不一样，后来和经理核对之后确认只需要关注低13位数据的值
  测试通过

• 输出电流有效值

• 输出电压有效值

• 母线电压

• 输出有功功率

• 累计输出功率kwh

• 累计输出功率mwh

• 累计运行功率
  测试通过

• 散热器通过
  测试发现第二个地址的值不正确，后来何经理确认第二个地址没有小数点
  测试通过

二、小的附加知识点

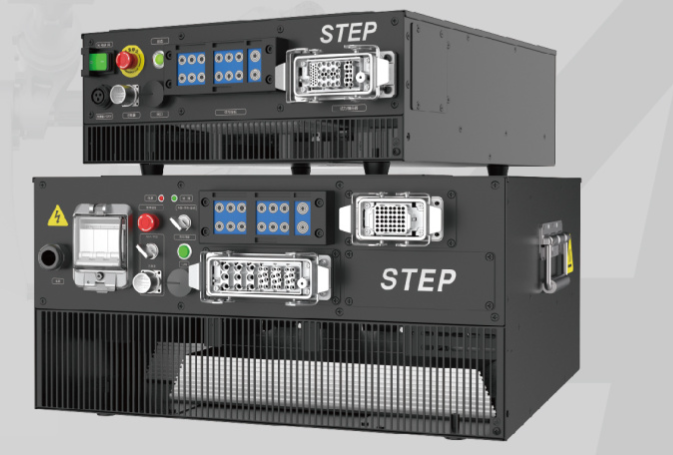

2.1 变频器STO板卡

变频器STO板卡的功能与作用

STO（Safe Torque Off）板卡是变频器中实现安全转矩关闭功能的核心组件，用于在紧急情况下切断电机转矩输出，确保设备和人员安全。该功能符合国际安全标准（如IEC 61800-5-2、ISO 13849等），属于安全完整性等级（SIL或PL）的强制性要求。

STO板卡的工作原理

• 硬件切断：通过继电器或半导体开关直接断开逆变器与电机的能量传输路径，确保无转矩输出。
• 双通道设计：采用冗余电路（如两个独立继电器）和自检机制，避免单点失效导致功能失效。
• 无脉冲封锁：不同于普通停机，STO会完全禁止PWM信号生成，而非仅停止控制信号。

典型应用场景

• 紧急停止（E-stop）触发时，立即切断电机动力。
• 维护或检修期间，防止误启动造成伤害。
• 安全门、光栅等安全装置联动时激活。

选型与安装要点

• 兼容性：需匹配变频器型号和功率等级（如西门子S120、ABB ACS880等系列专用STO模块）。
• 认证标准：确认符合所需的SIL2/3或PLd/e等级。
• 接线规范：双通道信号需独立布线，避免与强电线路并行。

常见故障排查

• 报警代码：检查变频器显示的STO相关故障（如“安全电路断开”）。
• 通道状态：验证双通道输入信号是否同步（如24V安全继电器输出）。
• 电源问题：测量STO板卡供电电压是否稳定（通常为24VDC）。

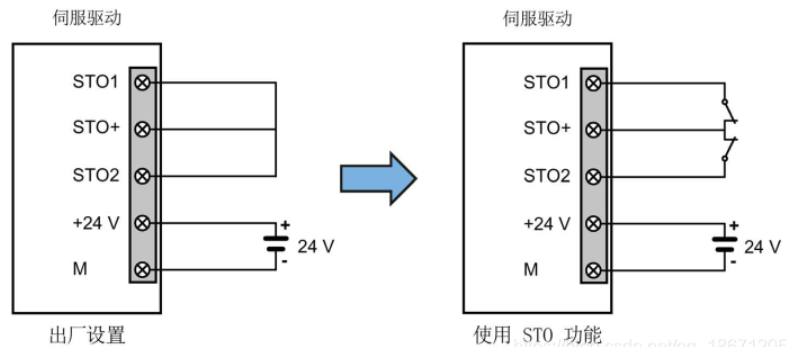

示例接线图（以三线制为例）

[安全继电器] --- CH1+ --- [STO板卡]  --- CH2+ ---  --- COM  --- (共地)

注：具体接线需参考厂商手册，部分型号支持PNP/NPN输入配置。

2.2 示波器的五种探头

示波器探头的类型

无源探头
最常见的探头类型，无需外部电源，通常阻抗为10:1（衰减10倍）。带宽一般在100MHz至500MHz之间，适合测量中低频信号。结构简单，价格较低，但高频性能有限。

有源探头
需要外部供电，具有高输入阻抗和低电容特性，带宽可达GHz级别。适合测量高频或快速上升沿信号，但价格较高且易受静电损坏。典型型号包括单端有源探头和差分有源探头。

差分探头
专门用于测量差分信号，能抑制共模噪声。带宽从几十MHz到数GHz不等，适合功率电子、高速数字电路等应用。分为高压差分探头（测量千伏级信号）和低压差分探头（高精度小信号）。

高压探头
设计用于测量高压信号（可达数万伏），衰减比通常为100:1或1000:1，具有高绝缘性和安全保护措施。适用于电力系统、逆变器等场景。

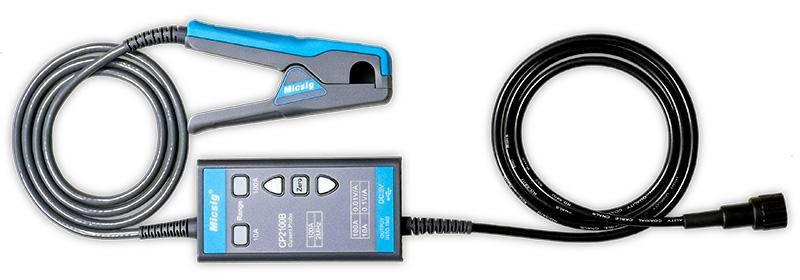

电流探头
通过霍尔效应或感应原理测量电流，分AC/DC类型。带宽从几kHz到100MHz不等，需注意探头钳口尺寸与导线的匹配。

探头选择的关键参数

• 带宽：需超过被测信号最高频率的3倍以上。
• 衰减比：如1:1、10:1、100:1，影响信号幅度和负载效应。
• 输入阻抗：高阻抗减少电路负载，典型值为1MΩ（并联电容需注意）。
• 上升时间：与带宽相关，公式为 $t_r\approx \frac{0.35}{BW}$。

使用注意事项

校准探头时需匹配示波器输入电容，避免波形失真。
测量高频信号时优先选择低电容探头（如有源探头）。
高压测量需确保探头额定电压足够，并遵守安全规范。

附学习参考网址

1. 西门子伺服驱动的STO功能
2. 示波器探头类型和使用方法

欢迎大家有问题评论交流 (* ^ ω ^)
