农经权二轮延包—批量出图片

"之前出过地块示意图的做法，后来说网签平台能生成承包地块示意图。就没有将成果系统梳理一遍。小编在与粉丝互动过程中发现地块示意图还是得有。这篇先写下批量生成图片的arcmap工具，地块示意图需要的导航图，各地块图都需要。"

1、导航图、地块图回顾

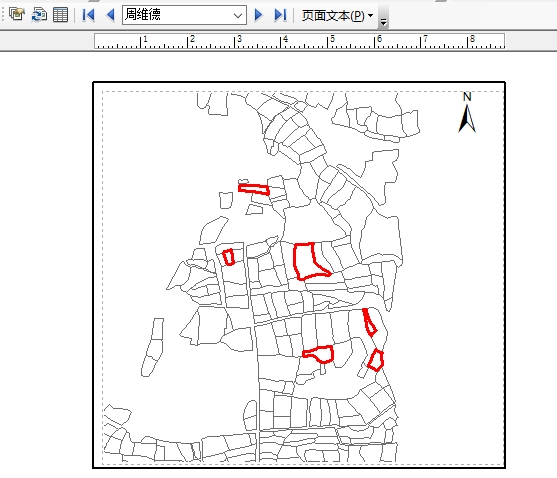

前面我们介绍过地块导航图的制作方法，《【ArcGIS技巧】arcmap制作区位图、鹰眼、批量多地块导航图，看完这篇应该所有索引轻松搞定》。导航图的页面大小设置好，我们有一个包含数据驱动页面的MXD文件（dikuaidaohang.mxd）。

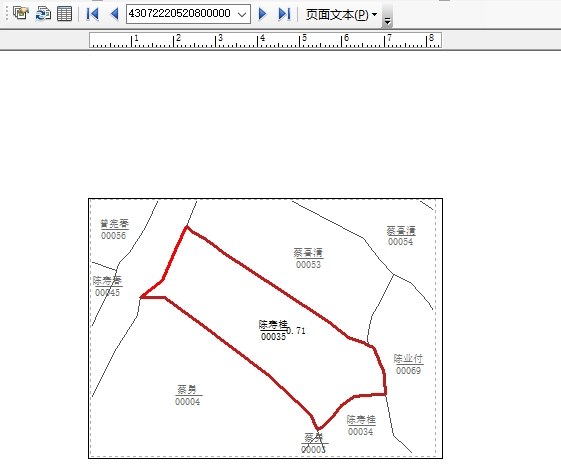

然后就是地块图的制作，《【ArcGIS技巧】如何做地块的批量出图且地块四至要体现（农经权地块）》。同样设置好导出图片的大小，形成一个有数据驱动页面地块图的MXD（地块辅助.mxd）。

2、工具使用

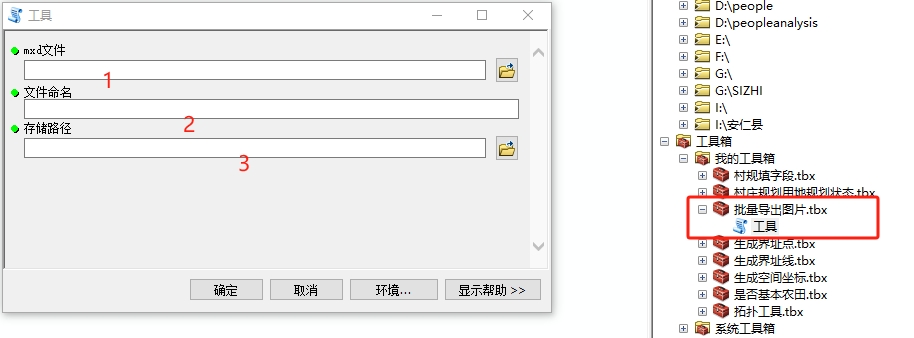

工具的使用，下载工具箱到本地。打开工具后，里面有三个参数需要填写：1、做好的包含数据驱动页面的ARCmap文档mxd；2、导出的文档用哪个字段命名（一般在用来做页面驱动的图层里创建命名字段）；3、到处的jpg存储路径。

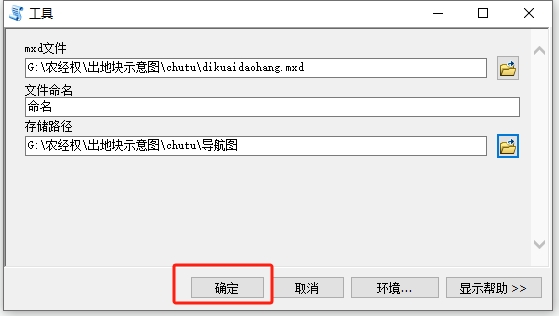

输入好参数，执行即可。先出地块导航图，用前文提到的dikuaidaohang.mxd，数据驱动页面选的图层建立了“命名”字段（用CBFBM+“_”+地块数目）。

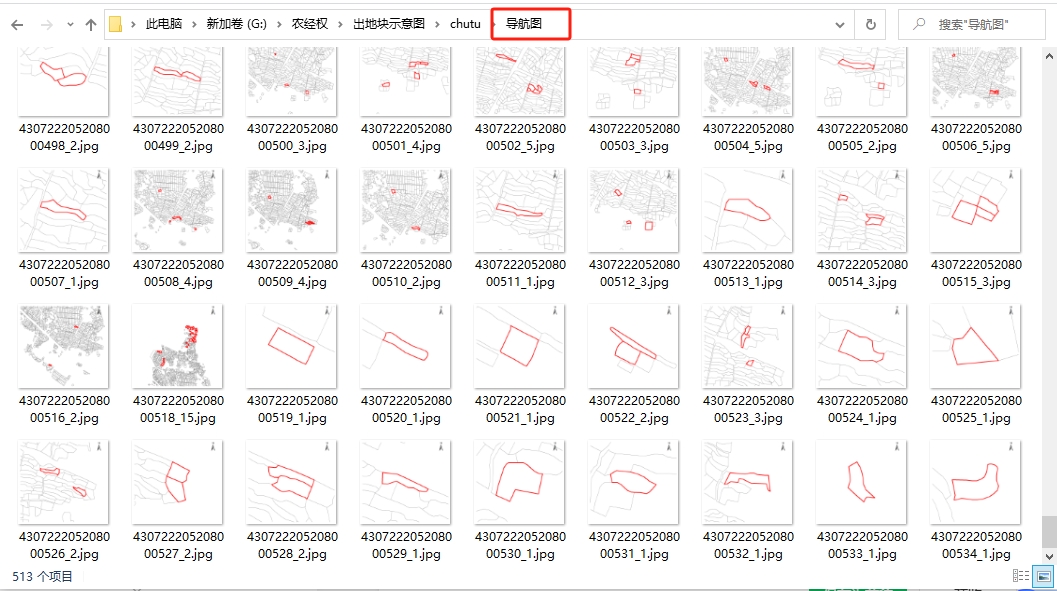

如图，成功导出513张JPG图片。

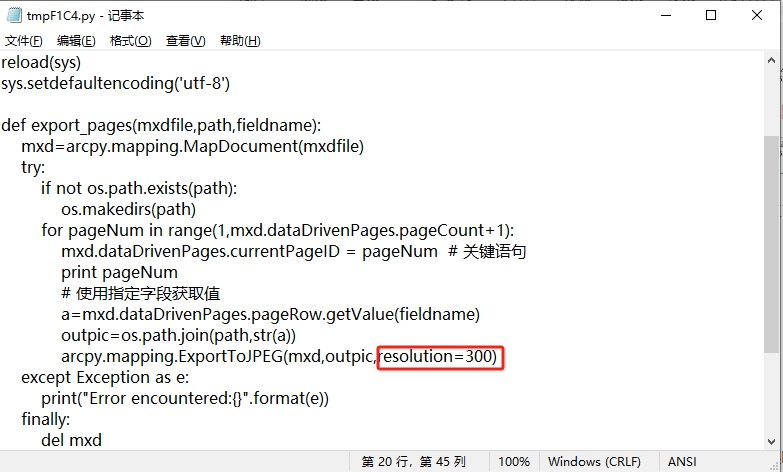

如果觉得图片的清晰度不够，可以编辑脚本，修改resolution的值，获得更加清晰的图片。

3、插件共享与视频演示

相关的视频操作如下：

mxd批量导图片工具
