插值——Hermite 插值与分段三次 Hermite 插值

news 2025/11/17 7:03:00

插值——Hermite 插值与分段三次 Hermite 插值

- 一、Hermite 插值
- - 1. 插值目标
  - 2. Hermite 插值多项式的构造（基函数法）
  - 3. 插值余项（误差公式）
- 二、分段三次 Hermite 插值（PCHIP）
- - 1. 动机
  - 2. 插值设定
  - 3. 分段三次 Hermite 多项式的显式表达
  - 4. 导数估计（当 $m_i$ 未知时）
  - - (1) 三点差商（简单估计）：
    - (2) Fritsch–Carlson 方法（保形 PCHIP）：
  - 5. 全局性质
- 三、Python 实现

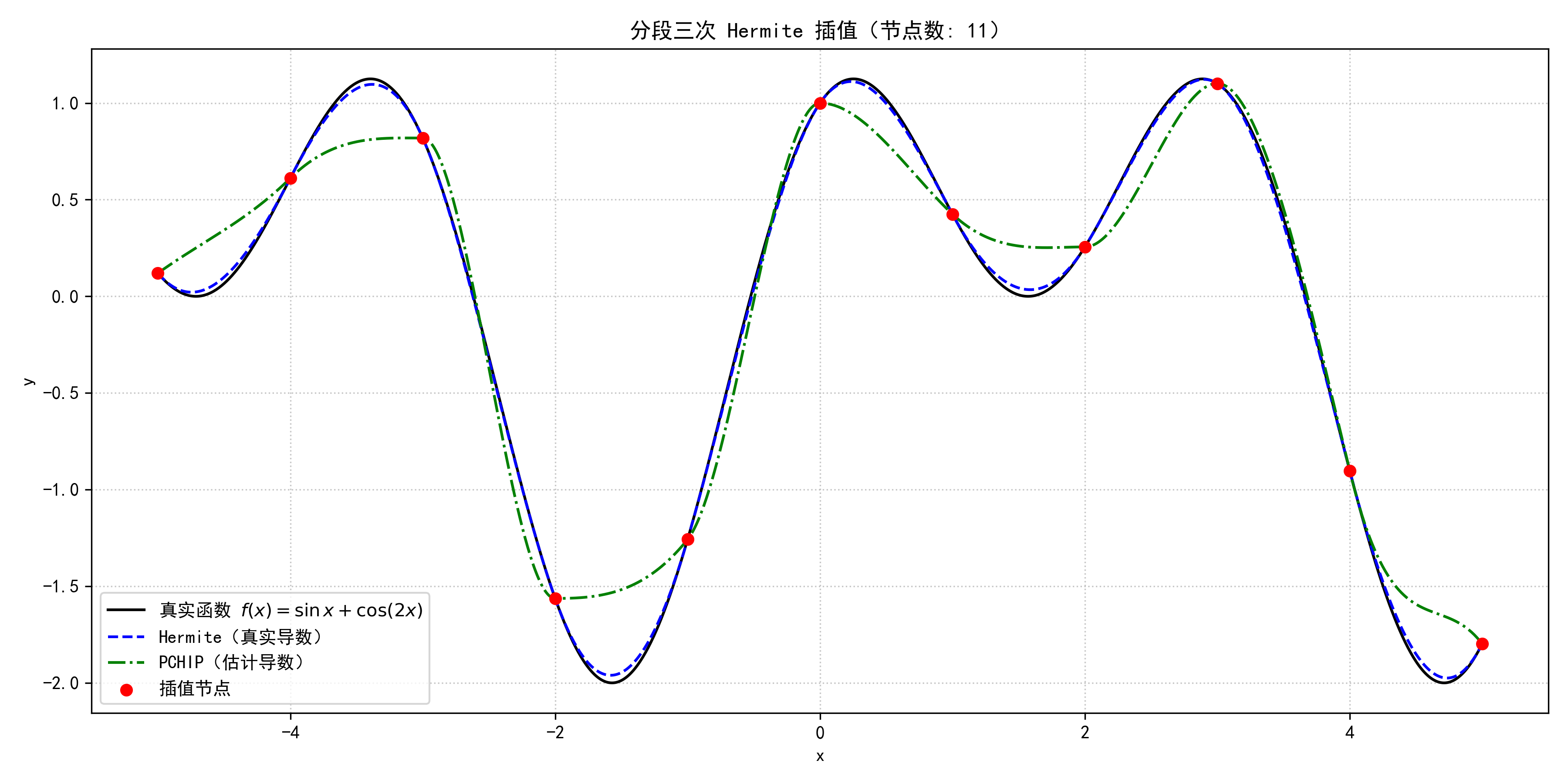

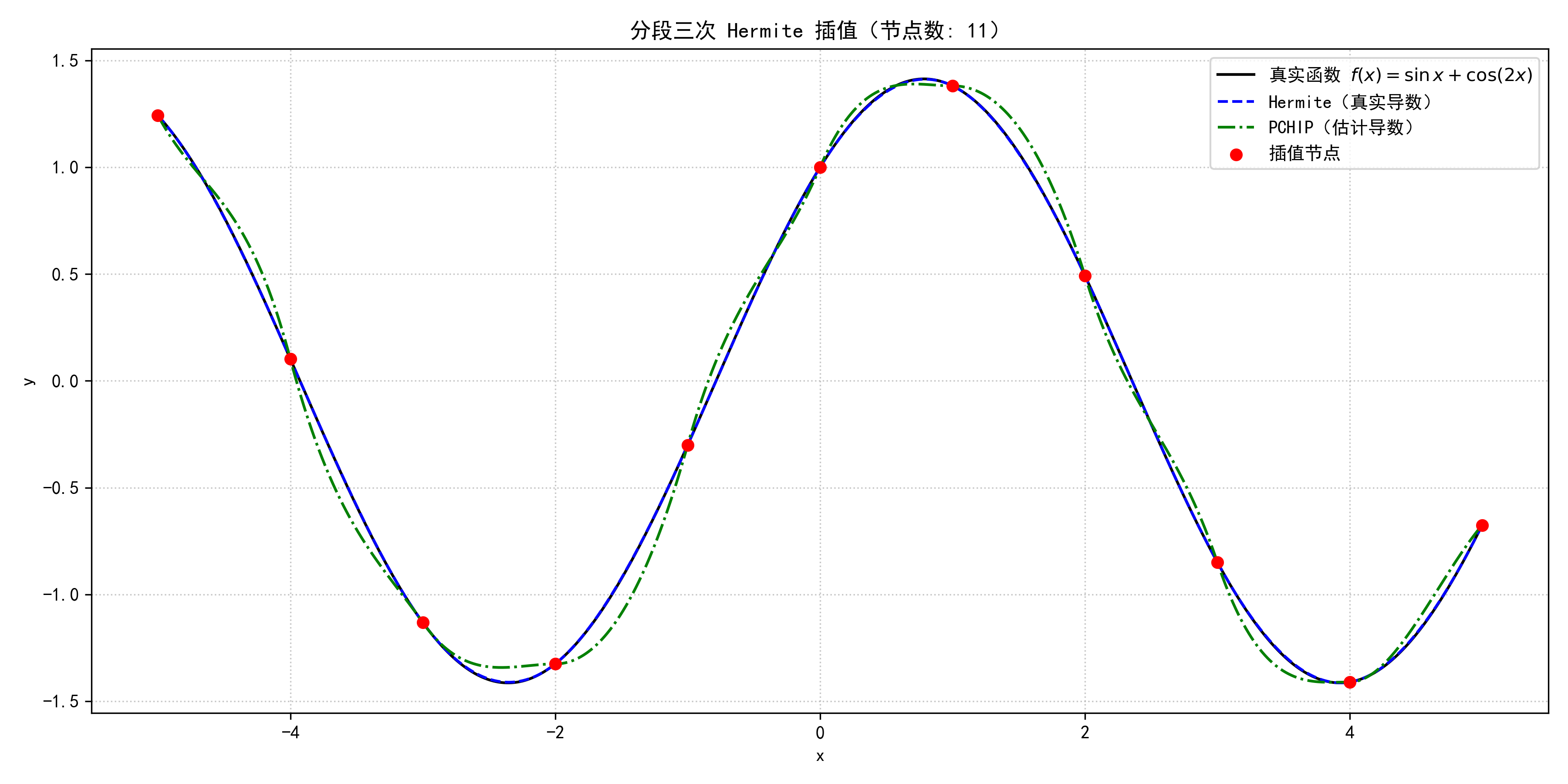

- 四、结果
附：文章说明

Hermite 插值（Hermite Interpolation）是一种在给定节点处不仅匹配函数值，还匹配一阶（或高阶）导数值的多项式插值方法。

一、Hermite 插值

1. 插值目标

设在区间 $[a, b]$ 上给定 $n + 1$ 个互异节点：
$x0,x1,…,xnx_0, x_1, \dots, x_n$
并已知函数值 $y_i = f(x_i)$ 和一阶导数值 $m_i = f'(x_i)$ ， $\dots, n$ 。

目标：构造一个次数不超过 $2 n + 1$ 的多项式 $H_{2n+1}(x)$ ，满足：
$i=0,1,…,n\begin{cases} H_{2n+1}(x_i) = y_i \\ H_{2n+1}'(x_i) = m_i \end{cases} \quad \text{for } i = 0, 1, \dots, n$

这样的插值条件共有 $2 (n + 1)$ 个，因此存在唯一的次数 $≤2n+1\le 2n+1$ 的多项式满足上述条件。

2. Hermite 插值多项式的构造（基函数法）

定义两组 Hermite 基函数 ${h_i(x)\}$ 和 ${h^i(x)}\{\hat{h}_i(x)\}$ ，满足：

$hi(xj)=δij,hi′(xj)=0h_i(x_j) = \delta_{ij}, \quad h_i'(x_j) = 0$
$h^i(xj)=0,h^i′(xj)=δij\hat{h}_i(x_j) = 0, \quad \hat{h}_i'(x_j) = \delta_{ij}$

则 Hermite 插值多项式为：
$H2n+1(x)=∑i=0nyihi(x)+∑i=0nmih^i(x)H_{2n+1}(x) = \sum_{i=0}^{n} y_i \, h_i(x) + \sum_{i=0}^{n} m_i \, \hat{h}_i(x)$

其中基函数可由 Lagrange 基函数 $L_i(x)$ 构造：

$Li(x)=∏j=0j≠inx−xjxi−xjL_i(x) = \prod_{\substack{j=0 \\ j \ne i}}^{n} \frac{x - x_j}{x_i - x_j}$
令 $Ai(x)=[1−2(x−xi)Li′(xi)]Li2(x)A_i(x) = \left[1 - 2(x - x_i)L_i'(x_i)\right] L_i^2(x)$
令 $B_i(x) = (x - x_i) L_i^2(x)$

则：
$hi(x)=Ai(x),h^i(x)=Bi(x)h_i(x) = A_i(x), \quad \hat{h}_i(x) = B_i(x)$

于是：
$H2n+1(x)=∑i=0n[yiAi(x)+miBi(x)]H_{2n+1}(x) = \sum_{i=0}^{n} \left[ y_i A_i(x) + m_i B_i(x) \right]$

3. 插值余项（误差公式）

若 $\in C^{2n+2}[a, b]$ ，则对任意 $\in [a, b]$ ，存在 $ξ∈(a,b)\xi \in (a, b)$ 使得：
$H_{2n+1}(x) = \frac{f^{(2n+2)}(\xi)}{(2n+2)!} \prod_{i=0}^{n} (x - x_i)^2$

注意：误差项中每个节点出现两次，这便体现出导数匹配带来的更高阶插值接触。

二、分段三次 Hermite 插值（PCHIP）

1. 动机

全局 Hermite 插值使用高次多项式，易产生 Runge 振荡，且对导数误差敏感。
分段三次 Hermite 插值将区间划分为子区间，在每个子区间上构造一个三次多项式，仅依赖该区间端点的函数值与导数值。

2. 插值设定

给定节点：
$x0<x1<⋯<xn,yi=f(xi),mi=f′(xi)(或估计值)x_0 < x_1 < \cdots < x_n, \quad y_i = f(x_i), \quad m_i = f'(x_i) \ (\text{或估计值})$

在每个子区间 $x_i, x_{i+1}]$ 上构造三次多项式 $H_i(x)$ ，满足：
${Hi(xi)=yiHi(xi+1)=yi+1Hi′(xi)=miHi′(xi+1)=mi+1\begin{cases} H_i(x_i) = y_i \\ H_i(x_{i+1}) = y_{i+1} \\ H_i'(x_i) = m_i \\ H_i'(x_{i+1}) = m_{i+1} \end{cases}$

3. 分段三次 Hermite 多项式的显式表达

令区间长度 $h_i = x_{i+1} - x_i$ ，并令归一化参数：
$\frac{x - x_i}{h_i} \in [0, 1]$

则：
$H_i(x) = y_i \, h_{00}(t) + y_{i+1} \, h_{10}(t) + h_i m_i \, h_{01}(t) + h_i m_{i+1} \, h_{11}(t)$

其中 Hermite 基函数为：
$h00(t)=2t3−3t2+1h10(t)=−2t3+3t2h01(t)=t3−2t2+th11(t)=t3−t2\begin{aligned} h_{00}(t) &= 2t^3 - 3t^2 + 1 \\ h_{10}(t) &= -2t^3 + 3t^2 \\ h_{01}(t) &= t^3 - 2t^2 + t \\ h_{11}(t) &= t^3 - t^2 \end{aligned}$

这些基函数满足：

$h_{00}(0)=1, h_{00}(1)=0, h_{00}'(0)=h_{00}'(1)=0$
$h_{10}(0)=0, h_{10}(1)=1, h_{10}'(0)=h_{10}'(1)=0$
$h_{01}(0)=0, h_{01}(1)=0, h_{01}'(0)=1, h_{01}'(1)=0$
$h_{11}(0)=0, h_{11}(1)=0, h_{11}'(0)=0, h_{11}'(1)=1$

因此， $H_i(x)$ 精确匹配端点函数值与导数值。

4. 导数估计（当 $m_i$ 未知时）

若仅给定 $y_i$ ，需估计 $m_i$ 。常用方法包括：

(1) 三点差商（简单估计）：

$mi={y1−y0x1−x0,i=0yi+1−yi−1xi+1−xi−1,1≤i≤n−1yn−yn−1xn−xn−1,i=nm_i = \begin{cases} \displaystyle \frac{y_1 - y_0}{x_1 - x_0}, & i = 0 \\ \displaystyle \frac{y_{i+1} - y_{i-1}}{x_{i+1} - x_{i-1}}, & 1 \le i \le n-1 \\ \displaystyle \frac{y_n - y_{n-1}}{x_n - x_{n-1}}, & i = n \end{cases}$

(2) Fritsch–Carlson 方法（保形 PCHIP）：

计算相邻区间长度： $h_i = x_{i+1} - x_i$
计算割线斜率： $di=yi+1−yihid_i = \dfrac{y_{i+1} - y_i}{h_i}$
对内部节点 $\dots, n-1$ ：
- 若 $d_{i-1} d_i > 0$ （即单调区间），则设：
  $mi=3(hi−1+hi)2hidi−1+hi−1dim_i = \frac{3(h_{i-1} + h_i)}{ \displaystyle \frac{2h_i}{d_{i-1}} + \frac{h_{i-1}}{d_i} }$
  （这是 $d_{i-1}$ 和 $d_i$ 的加权调和平均，权重与区间长度相关）；
- 若 $di−1di≤0d_{i-1} d_i \le 0$ （即极值点附近），则设 $m_i = 0$ 。

该公式保证插值函数在数据单调区间内严格单调，且导数连续。

5. 全局性质

连续性： $H (x)$ 在 $x_0, x_n]$ 上连续（ $C^0$ ）；
一阶导数连续： $H'(x_i^-) = H'(x_i^+) = m_i$ ，故为 $C^1$ ；
非全局光滑：二阶导数一般不连续；
局部性：修改一个节点仅影响相邻两段；
保形性：若使用 PCHIP 导数估计，则能保持单调性、凸性等几何特征。

三、Python 实现

import os
import numpy as np
import matplotlib.pyplot as plt
import matplotlibmatplotlib.rcParams['font.sans-serif'] = ['SimHei']
matplotlib.rcParams['axes.unicode_minus'] = False# ========== 配置参数 ==========
INTERVAL = (-5.0, 5.0)
N = 10                          # 节点数 = N + 1
RESULT_DIR = 输出目录# ========== 目标函数 ==========
def f(x):return np.sin(x) + np.cos(2 * x)def f_prime(x):return np.cos(x) - 2 * np.sin(2 * x)# ========== PCHIP 导数估计（标准 Fritsch–Carlson 方法） ==========
def estimate_derivatives(x, y):"""使用标准 Fritsch-Carlson 方法估计 PCHIP 的节点导数。Parameters:x : array-like, 节点坐标 (长度 n)y : array-like, 节点函数值 (长度 n)Returns:m : ndarray, 估计的导数值 (长度 n)"""n = len(x)if n < 2:return np.zeros(n)# 计算区间长度 h[i] = x[i+1] - x[i]h = np.diff(x)# 计算割线斜率 d[i] = (y[i+1] - y[i]) / h[i]d = np.diff(y) / hm = np.zeros(n)# 处理内部节点 i = 1, ..., n-2for i in range(1, n - 1):if d[i - 1] * d[i] > 0:  # 同号，处于单调区间numerator = 3 * (h[i - 1] + h[i])denominator = (2 * h[i]) / d[i - 1] + (h[i - 1]) / d[i]m[i] = numerator / denominatorelse:  # 异号或为零，设为极值点m[i] = 0.0# 边界点处理：使用单侧差商m[0] = d[0]m[-1] = d[-1]return m# ========== 分段三次 Hermite 求值 ==========
def pchip_interp(x_nodes, y_nodes, m_nodes, x_query):x_query = np.asarray(x_query)y_interp = np.empty_like(x_query, dtype=float)for idx, x in enumerate(x_query):# 找到 x 所在区间if x <= x_nodes[0]:i = 0elif x >= x_nodes[-1]:i = len(x_nodes) - 2else:i = np.searchsorted(x_nodes, x) - 1i = np.clip(i, 0, len(x_nodes) - 2)h = x_nodes[i + 1] - x_nodes[i]t = (x - x_nodes[i]) / hh00 = 2 * t**3 - 3 * t**2 + 1h10 = -2 * t**3 + 3 * t**2h01 = t**3 - 2 * t**2 + th11 = t**3 - t**2y_interp[idx] = (y_nodes[i] * h00 +y_nodes[i + 1] * h10 +h * m_nodes[i] * h01 +h * m_nodes[i + 1] * h11)return y_interp# ========== 主程序 ==========
def main():os.makedirs(RESULT_DIR, exist_ok=True)a, b = INTERVALx_nodes = np.linspace(a, b, N + 1)y_nodes = f(x_nodes)m_true = f_prime(x_nodes)m_est = estimate_derivatives(x_nodes, y_nodes)x_test = np.linspace(a, b, 1000)y_true = f(x_test)y_hermite_true = pchip_interp(x_nodes, y_nodes, m_true, x_test)y_hermite_est = pchip_interp(x_nodes, y_nodes, m_est, x_test)mae_true = np.mean(np.abs(y_hermite_true - y_true))mae_est = np.mean(np.abs(y_hermite_est - y_true))print(f"使用真实导数的 MAE: {mae_true:.6f}")print(f"使用估计导数的 MAE: {mae_est:.6f}")plt.figure(figsize=(12, 6))plt.plot(x_test, y_true, 'k-', label=r'真实函数 $f(x) = \sin x + \cos(2x)$')plt.plot(x_test, y_hermite_true, 'b--', label='Hermite（真实导数）')plt.plot(x_test, y_hermite_est, 'g-.', label='PCHIP（估计导数）')plt.scatter(x_nodes, y_nodes, color='red', zorder=5, label='插值节点')plt.grid(True, linestyle=':', alpha=0.7)plt.legend()plt.title(f'分段三次 Hermite 插值（节点数: {N + 1}）')plt.xlabel('x')plt.ylabel('y')plt.tight_layout()plot_path = os.path.join(RESULT_DIR, 'hermite_pchip.png')plt.savefig(plot_path, dpi=300)print(f"结果图已保存至: {plot_path}")plt.show()if __name__ == '__main__':main()
