【12】FAST角点检测：从算法原理到OpenCV实时实现详解

news 2025/11/17 7:02:55

文章简介

本文深入解析FAST（加速分割测试特征）角点检测算法的设计逻辑——从“高速候选筛选”的核心规则，到“机器学习优化”的性能提升，再到“非极大值抑制”的去重策略，最后结合OpenCV-Python代码演示其实际应用，帮助读者掌握这一实时计算机视觉的核心技术，理解“高速”背后的工程智慧。

一、为什么需要FAST？——实时场景的痛点

在计算机视觉的实时应用中（比如SLAM即时定位与地图构建的移动机器人、实时视频跟踪），传统角点检测器（如Harris）虽能准确识别角点，但运算速度难以满足“资源受限”的硬件需求（比如机器人的嵌入式芯片）。

2006年，Edward Rosten和Tom Drummond提出了FAST算法（后续2010年修订版进一步优化），主打“高速检测”特性——其核心目标是：用最少的计算量，快速筛选出图像中的角点。

二、FAST的核心逻辑：16像素圆+连续12点规则

FAST的角点定义很直接：一个像素如果是角点，那么它周围一定存在“显著的亮度突变”。具体步骤如下：

候选像素与灰度阈值：对于图像中的每个候选像素(p)，记录其灰度值(I_p)，并设定一个灰度差阈值(t)（比如(t=20)，表示亮度差异超过20才视为“显著”）。

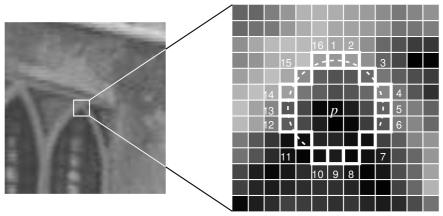

16像素圆的覆盖：以(p)为中心，画一个半径3像素的圆——这个圆会均匀覆盖周围16个像素（想象钟表的16个刻度点，均匀分布在圆上）。
连续像素的判断：如果这16个像素中存在连续12个像素，要么全比(I_p + t)亮（亮于(p)+阈值），要么全比(I_p - t)暗（暗于(p)-阈值），那么(p)就是一个角点。

三、高速预检：用“四点筛选”减少计算量

直接检查16个像素会很慢——FAST的“高速预检”能过滤90%以上的非角点：

预检规则：只检查圆上4个关键位置的像素（比如钟表的12点、6点、3点、9点，对应圆上的位置1、9、5、13）。
筛选逻辑：如果(p)是角点，这4个点中至少有3个要满足“比(I_p + t)亮”或“比(I_p - t)暗”。如果不满足，直接排除(p)，无需检查其他12个点。

四、早期FAST的缺点与优化方案

原始FAST虽快，但有4个明显缺点：

当连续像素数(n<12)时，预检过滤效果差；
像素检查顺序未优化，依赖角点的分布；
预检的中间结果未被利用；
容易检测到相邻重复的角点。

前3个问题通过机器学习解决，最后1个用非极大值抑制解决。

1. 机器学习优化：用决策树提升效率

为了让FAST更“聪明”地判断角点，研究者用ID3决策树训练了一个分类器：

步骤1：收集大量目标领域的训练图像（比如机器人场景的图像），用原始FAST找到所有角点。
步骤2：对每个角点，提取其周围16个像素的灰度状态（每个像素分为三类：(P_d)（比(p)暗）、(P_s)（和(p)灰度相近）、(P_b)（比(p)亮）），形成特征向量。
步骤3：用ID3算法训练决策树——以“是否为角点”为标签，优先选择信息增益最大的像素（即该像素的状态能最有效区分“是/否角点”）。

训练后的决策树会按信息增益顺序检查像素，不再盲目遍历16个点，同时利用预检结果，大幅提升检测效率。

2. 非极大值抑制：去除相邻重复角点

FAST容易在相邻位置检测到多个角点（比如同一个角点被重复识别），解决方法是非极大值抑制（NMS）：

步骤1：为每个角点计算响应值(V)——(V)是(p)与周围16个像素的灰度绝对差之和（(V = \sum_{i=1}^{16} |I_p - I_i|)）。(V)越大，说明角点的“显著性”越强。
步骤2：对于相邻的角点（比如距离小于3像素），只保留(V)值最大的那个，其他的丢弃。

五、OpenCV-Python：实战FAST角点检测

OpenCV将FAST封装成了简单的API，我们可以直接调用。以下是完整的实战代码（变量名语义化修改，更易读）：

代码实现

import numpy as np
import cv2 as cv# 1. 加载灰度图像（示例图像路径：<opencv_root>/samples/data/blox.jpg）
gray_img = cv.imread('blox.jpg', cv.IMREAD_GRAYSCALE)# 2. 初始化FAST检测器（默认开启非极大值抑制）
fast_detector = cv.FastFeatureDetector_create()# 3. 检测角点（第二个参数为掩码，这里用None表示无掩码）
keypoints = fast_detector.detect(gray_img, None)# 4. 绘制角点（用蓝色标记，BGR格式：(255,0,0)代表蓝色）
img_with_keypoints = cv.drawKeypoints(gray_img, keypoints, None, color=(255, 0, 0)
)# 5. 打印默认参数（帮助理解检测器的配置）
print(f"阈值（Threshold）: {fast_detector.getThreshold()}")
print(f"是否开启非极大值抑制: {fast_detector.getNonmaxSuppression()}")
print(f"邻域类型（Neighborhood）: {fast_detector.getType()}")
print(f"带非极大值抑制的角点数量: {len(keypoints)}")# 6. 保存带非极大值抑制的结果

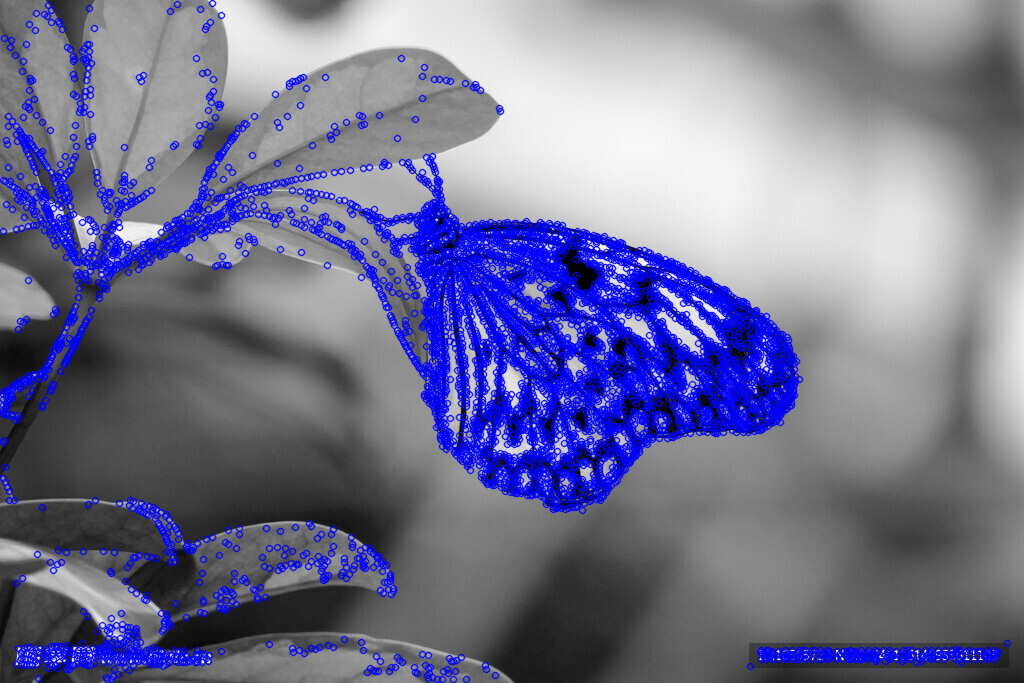

cv.imwrite('fast_with_nms.png', img_with_keypoints)# 7. 关闭非极大值抑制，重新检测
fast_detector.setNonmaxSuppression(0)
keypoints_no_nms = fast_detector.detect(gray_img, None)
print(f"不带非极大值抑制的角点数量: {len(keypoints_no_nms)}")# 8. 绘制并保存不带非极大值抑制的结果
img_no_nms = cv.drawKeypoints(gray_img, keypoints_no_nms, None, color=(255, 0, 0)
)
cv.imwrite('fast_without_nms.png', img_no_nms)

代码说明

灰度图像：FAST角点检测用灰度图即可（减少计算量，颜色信息对ٳ点判断无帮助）。
默认参数：OpenCV的FAST默认阈值为10，默认开启非极大值抑制（getNonmaxSuppression()返回True）。
邻域类型：getType()返回的是邻域的大小（比如cv.FAST_FEATURE_DETECTOR_TYPE_9_16表示用9x16的邻域，是默认值）。
