SuperMap iObjects .NET 11i 二次开发（十七）—— 叠加分析之擦除

news 2025/11/8 7:28:38

前言

上一篇博文简单介绍了有关叠加分析之合并的相关操作，这个部分主要认识下叠加分析之擦除的相关操作。

一、有关常用类说明

OverlayAnalyst类

叠加分析类。该类用于对输入的两个数据集或记录集之间进行各种叠加分析运算。

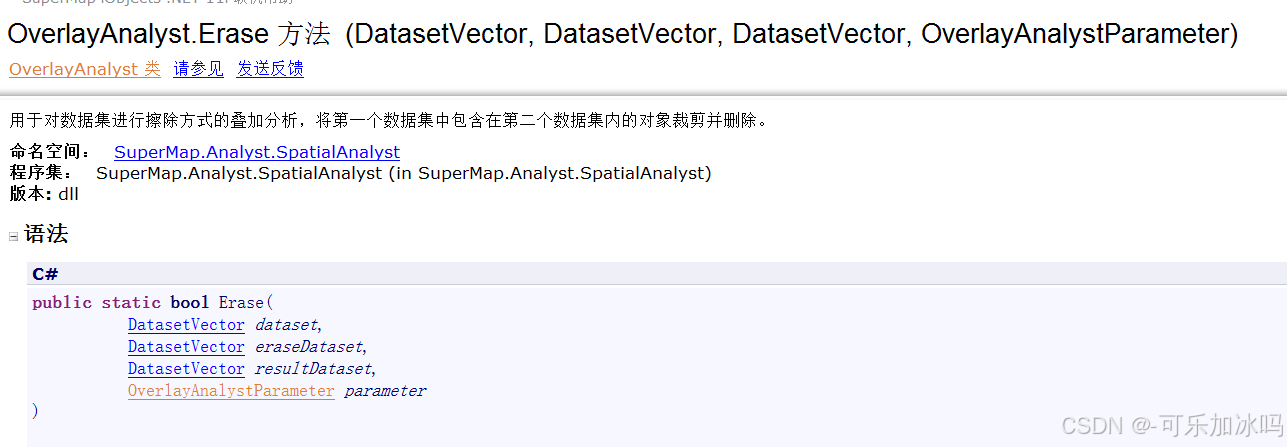

二、有关常用方法说明

三、界面设计

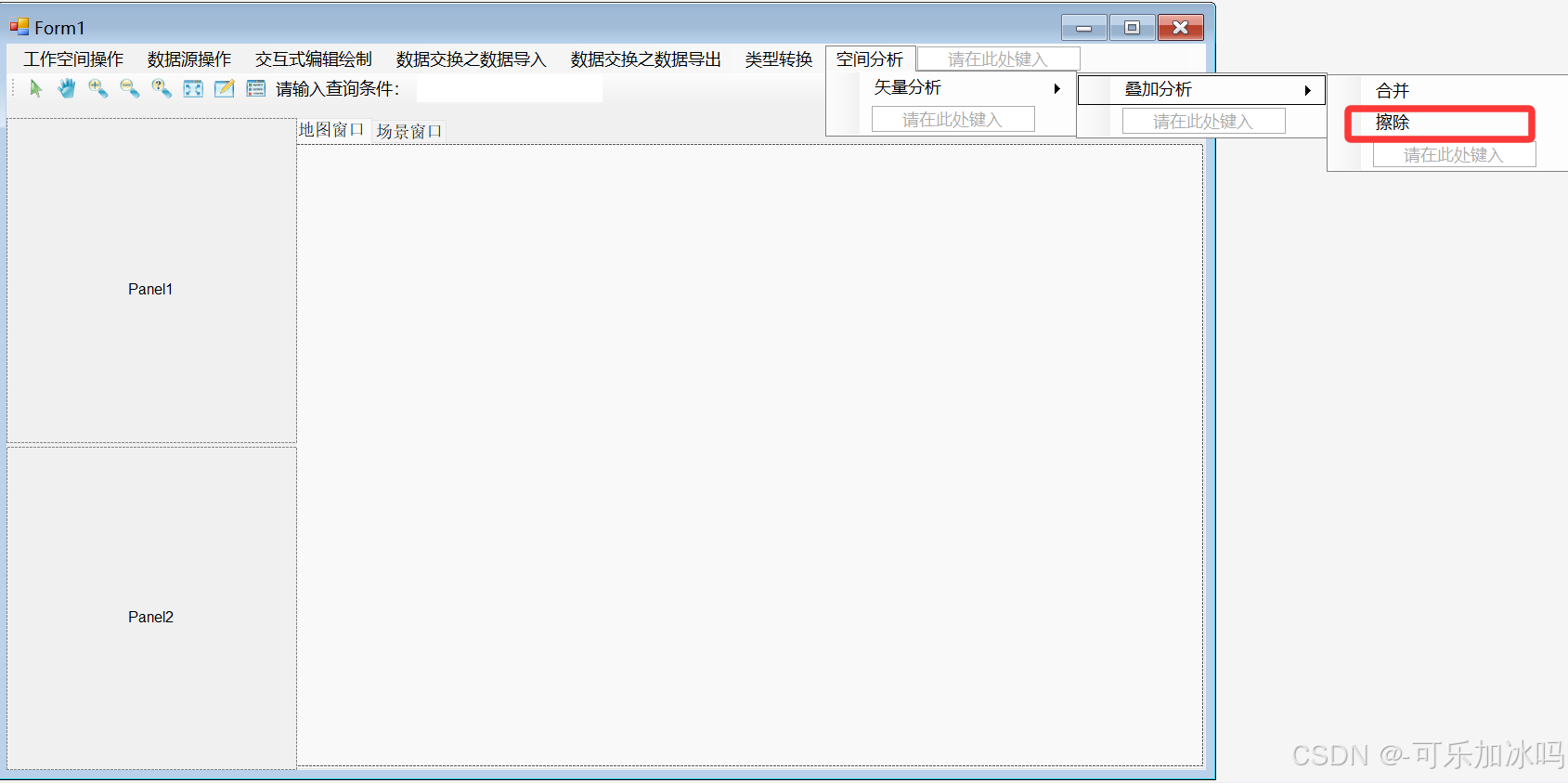

在原有界面基础上，添加合并相关功能点，如下图所示：

四、功能实现

private void 擦除ToolStripMenuItem_Click(object sender, EventArgs e)
{try{// 1. 获取当前选中的数据集节点（需要选择2个：被擦除数据集和擦除数据集）List<WorkspaceTreeNodeBase> selectedNodes = new List<WorkspaceTreeNodeBase>();// 获取工作空间树中所有选中的节点foreach (TreeNode node in D_workspaceControl.WorkspaceTree.SelectedNodes){if (node is WorkspaceTreeNodeBase workspaceNode){selectedNodes.Add(workspaceNode);}}// 2. 检查是否选择了恰好2个数据集if (selectedNodes.Count != 2){MessageBox.Show("请选择2个面数据集进行擦除操作！\n\n操作说明：按住Ctrl键选择2个数据集节点（第一个为被擦除数据集，第二个为擦除数据集），然后点击擦除功能。");return;}// 3. 将选中的节点转换为数据集List<DatasetVector> selectedDatasets = new List<DatasetVector>();List<string> invalidDatasets = new List<string>();foreach (WorkspaceTreeNodeBase node in selectedNodes){Dataset dataset = D_workspace.Datasources[0].Datasets[node.Text];if (dataset == null){invalidDatasets.Add(node.Text);continue;}// 检查是否为矢量数据集if (!(dataset is DatasetVector)){invalidDatasets.Add($"{node.Text} (非矢量数据集)");continue;}DatasetVector vectorDataset = (DatasetVector)dataset;// 检查是否为面数据集（Erase方法要求）if (vectorDataset.Type != DatasetType.Region){invalidDatasets.Add($"{node.Text} ({GetDatasetTypeChineseName(vectorDataset.Type)}数据集)");continue;}selectedDatasets.Add(vectorDataset);}// 4. 检查有效的面数据集数量if (selectedDatasets.Count != 2){string invalidList = invalidDatasets.Count > 0 ?$"\n\n无效的数据集:\n{string.Join("\n", invalidDatasets)}" : "";MessageBox.Show($"需要选择2个面数据集进行擦除！当前选择了 {selectedDatasets.Count} 个有效的面数据集。{invalidList}");return;}// 5. 检查所有数据集的投影信息一致性PrjCoordSys firstPrj = selectedDatasets[0].PrjCoordSys;List<string> inconsistentDatasets = new List<string>();for (int i = 1; i < selectedDatasets.Count; i++) // 从第二个开始检查{if (!IsPrjCoordSysEqual(firstPrj, selectedDatasets[i].PrjCoordSys)){inconsistentDatasets.Add(selectedDatasets[i].Name);}}if (inconsistentDatasets.Count > 0){MessageBox.Show($"数据集投影信息不一致！请确保所有数据集使用相同的投影坐标系。\n" +$"投影不一致的数据集: {string.Join(", ", inconsistentDatasets)}\n" +$"参考投影: {selectedDatasets[0].Name}");return;}// 6. 检查数据集是否都有记录List<string> emptyDatasets = new List<string>();foreach (DatasetVector dataset in selectedDatasets){if (dataset.RecordCount == 0){emptyDatasets.Add(dataset.Name);}}if (emptyDatasets.Count > 0){MessageBox.Show($"以下数据集没有记录，无法进行擦除:\n{string.Join("\n", emptyDatasets)}");return;}// 7. 设置擦除参数DatasetVector sourceDataset = selectedDatasets[0]; // 被擦除数据集DatasetVector eraseDataset = selectedDatasets[1];  // 擦除数据集OverlayAnalystParameter overlayParameter = new OverlayAnalystParameter();overlayParameter.Tolerance = 0.0; // 容限值// 合并两个数据集的所有字段名称List<string> allFields = new List<string>();// 添加源数据集的所有字段foreach (SuperMap.Data.FieldInfo field in sourceDataset.FieldInfos){allFields.Add(field.Name);}// 添加擦除数据集的所有字段（避免重复字段）foreach (SuperMap.Data.FieldInfo field in eraseDataset.FieldInfos){string fieldName = field.Name;// 如果字段名已存在，可能需要重命名或跳过// 这里简单跳过重复字段名，您可以根据需要调整if (!allFields.Contains(fieldName)){allFields.Add(fieldName);}else{// 如果字段名重复，可以添加后缀区分// allFields.Add($"{fieldName}_Erase");}}overlayParameter.OperationRetainedFields = allFields.ToArray();// 生成唯一的结果数据集名称string resultDatasetName = GenerateUniqueDatasetName($"{sourceDataset.Name}_擦除结果");Datasource resultDatasource = sourceDataset.Datasource;// 8. 先创建结果数据集DatasetVectorInfo datasetVectorInfo = new DatasetVectorInfo();datasetVectorInfo.Name = resultDatasetName;datasetVectorInfo.Type = DatasetType.Region; // 面数据集// 创建结果数据集DatasetVector resultDataset = resultDatasource.Datasets.Create(datasetVectorInfo) as DatasetVector;// 结果数据集和擦除数据集坐标系一致resultDataset.PrjCoordSys = sourceDataset.PrjCoordSys;if (resultDataset == null){MessageBox.Show("创建结果数据集失败！", "错误", MessageBoxButtons.OK, MessageBoxIcon.Error);return;}// 9. 显示确认对话框StringBuilder confirmMessage = new StringBuilder();confirmMessage.AppendLine("将要执行擦除操作:");confirmMessage.AppendLine($"  被擦除数据集: {sourceDataset.Name} ({sourceDataset.RecordCount} 条记录)");confirmMessage.AppendLine($"  擦除数据集: {eraseDataset.Name} ({eraseDataset.RecordCount} 条记录)");confirmMessage.AppendLine();confirmMessage.AppendLine($"结果数据集: {resultDatasetName}");confirmMessage.AppendLine();confirmMessage.AppendLine("擦除操作说明：将第一个数据集中包含在第二个数据集内的对象裁剪并删除。");confirmMessage.AppendLine();confirmMessage.AppendLine("是否继续执行擦除操作?");DialogResult confirmResult = MessageBox.Show(confirmMessage.ToString(),"确认面数据集擦除",MessageBoxButtons.YesNo,MessageBoxIcon.Question);if (confirmResult != DialogResult.Yes){// 取消操作时删除已创建的结果数据集resultDatasource.Datasets.Delete(resultDatasetName);return;}// 10. 执行擦除操作（使用图片中的四个参数方法）bool eraseSuccess = OverlayAnalyst.Erase(sourceDataset,      eraseDataset,       resultDataset,      overlayParameter    );if (eraseSuccess){MessageBox.Show($"面数据集擦除完成！\n" +$"被擦除数据集：{sourceDataset.Name}\n" +$"擦除数据集：{eraseDataset.Name}\n" +$"结果数据集：{resultDatasetName}\n" +$"结果记录数：{resultDataset.RecordCount}","擦除成功",MessageBoxButtons.OK,MessageBoxIcon.Information);// 刷新工作空间树显示新数据集D_workspaceControl.WorkspaceTree.Refresh();}else{// 擦除失败时删除空的结果数据集resultDatasource.Datasets.Delete(resultDatasetName);MessageBox.Show("面数据集擦除失败！", "错误", MessageBoxButtons.OK, MessageBoxIcon.Error);}}catch (Exception ex){MessageBox.Show($"面数据集擦除过程中发生错误: {ex.Message}\n\n堆栈跟踪:\n{ex.StackTrace}","错误",MessageBoxButtons.OK,MessageBoxIcon.Error);}
}private string GenerateUniqueDatasetName(string baseName)
{string resultName = baseName;int counter = 1;while (D_workspace.Datasources[0].Datasets[resultName] != null){resultName = $"{baseName}_{counter}";counter++;}return resultName;
}private string GetDatasetTypeChineseName(DatasetType datasetType)
{switch (datasetType){case DatasetType.Point: return "点";case DatasetType.Line: return "线";case DatasetType.Region: return "面";default: return datasetType.ToString();}
}
