硬件工程师-基础知识电阻（四）

1.压敏电阻的作用

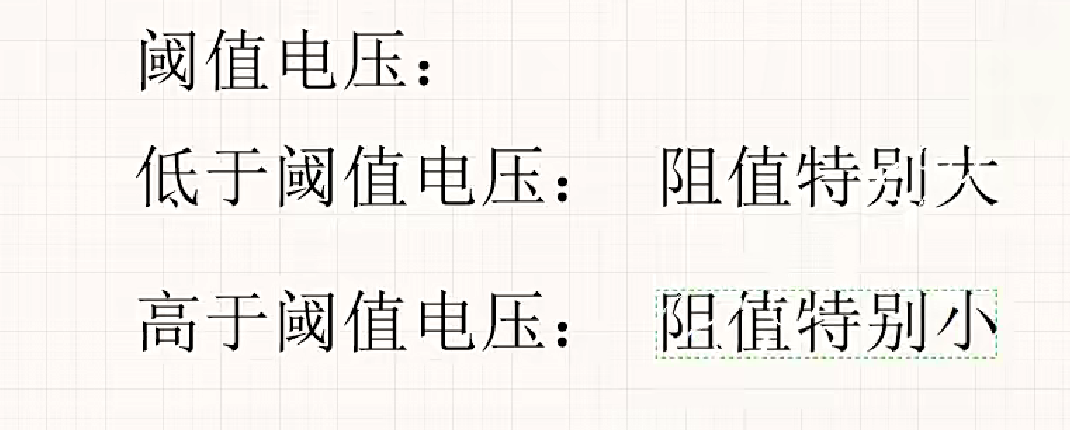

阻值受电压的变化，根据电压变化改变阻值

根据电压的范围进行阻值

有的时候可能存在雷击

无规则的生成干扰群

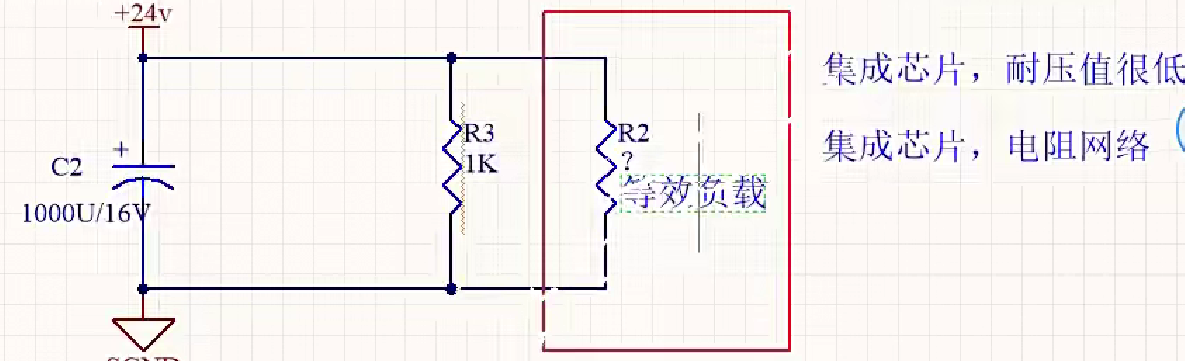

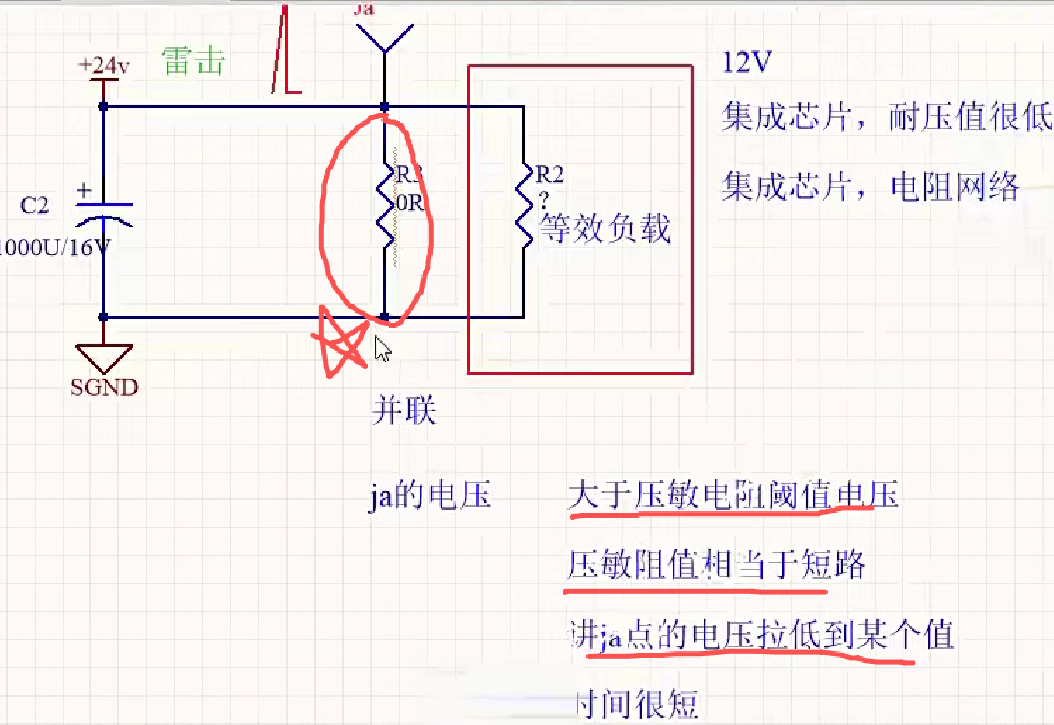

通过并联压敏电阻对后续电路进行保护

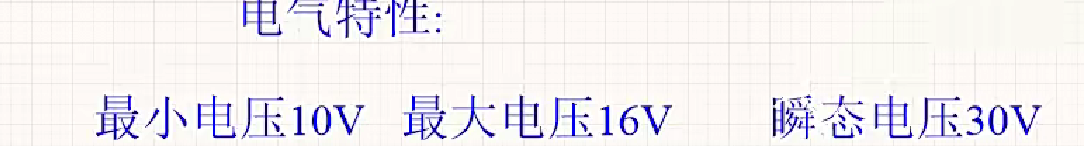

并联的阻值将这个节点的电压拉低到某个电压，这个电压必须小于后面电路中的最小瞬态电压。

保护电路作用

2.光敏电阻

根据光的影响进行改变电阻

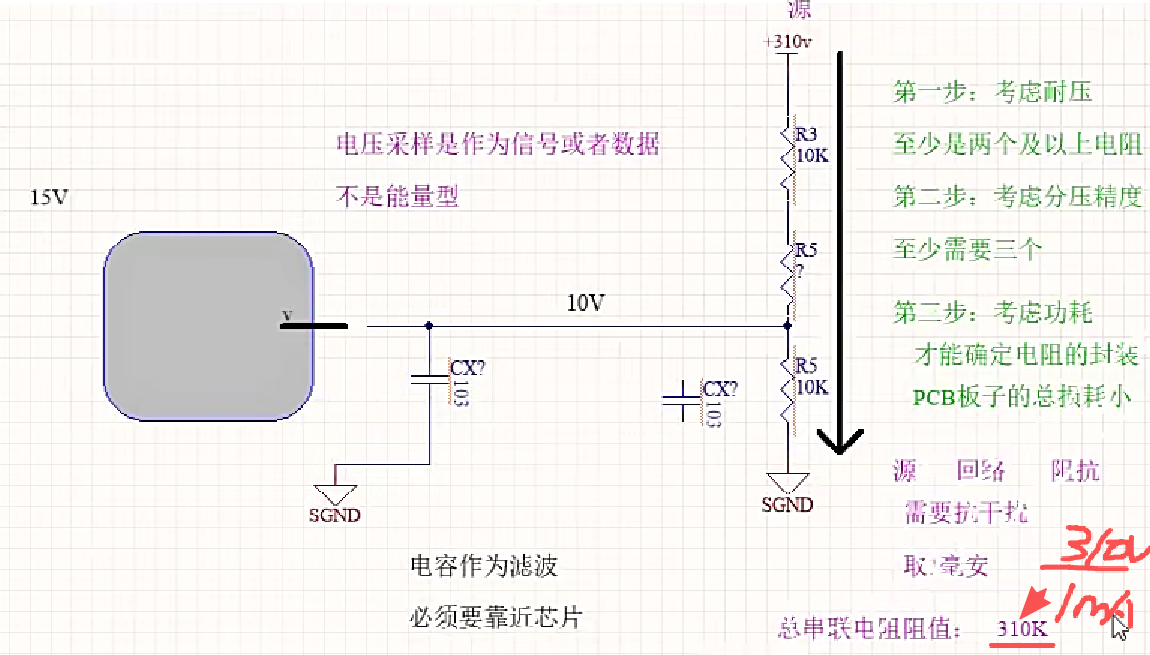

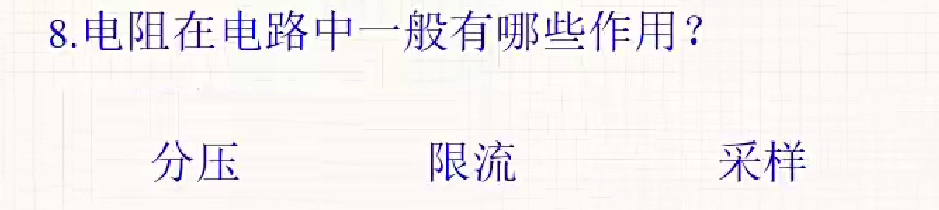

3.电阻的分压作用

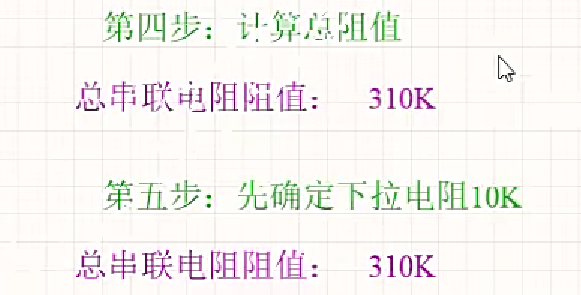

  根据电路中连接，确定节点电压输出多少，然后选取电流一般1ma，计算总阻抗，再根据节点电压确定一个电阻，在进行其他电阻的确定。在计算电阻上的功耗，进行选取封装

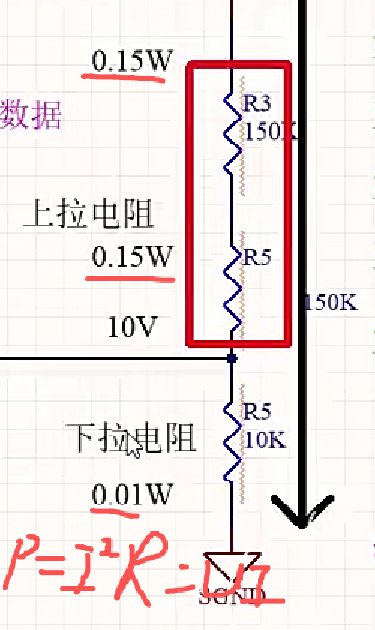

第六步计算上拉电阻

  根据电路中连接，确定节点电压输出多少，然后选取电流一般1ma，计算总阻抗，再根据节点电压确定一个电阻，在进行其他电阻的确定。在计算电阻上的功耗，进行选取封装。

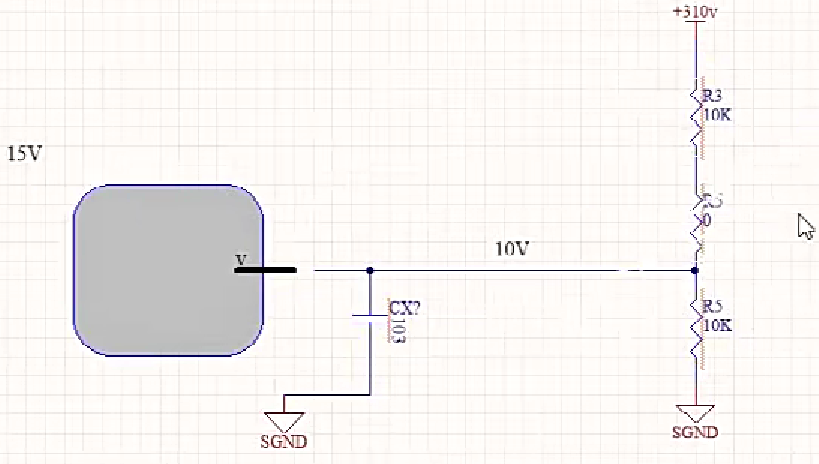

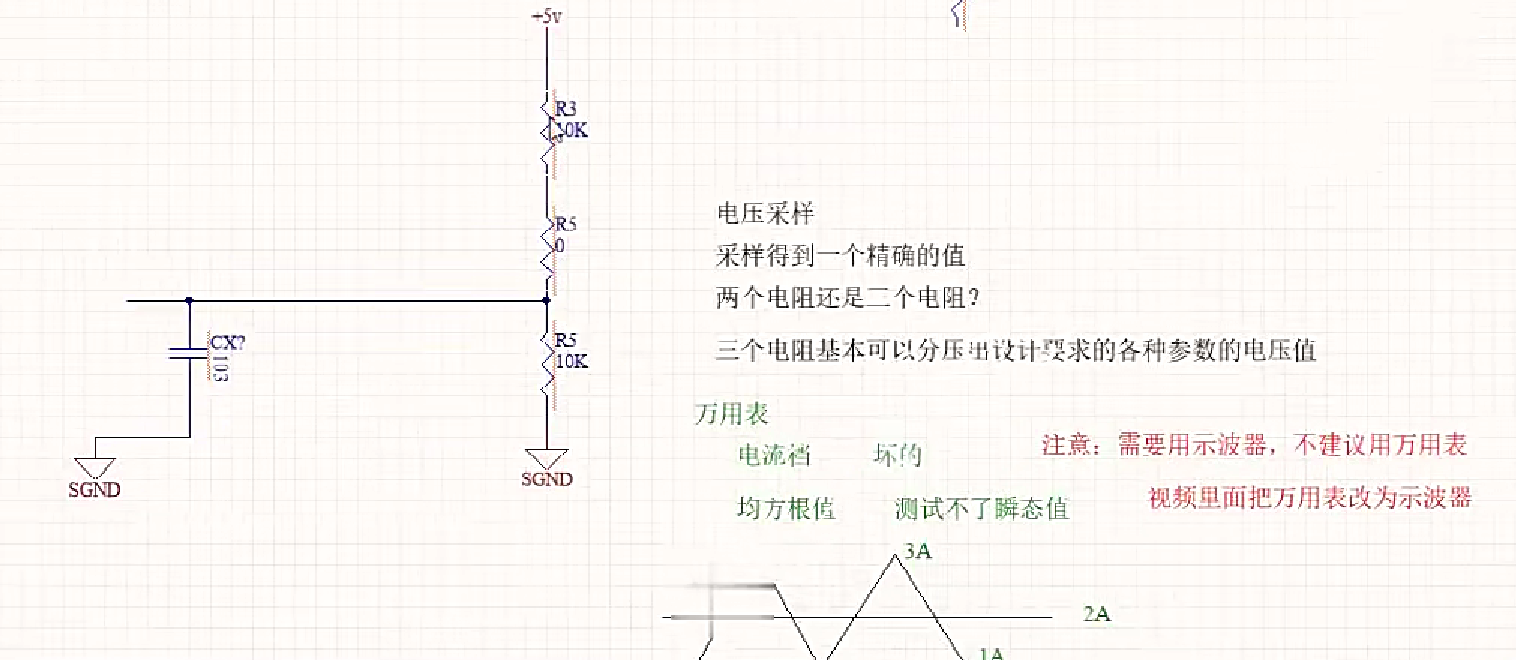

分压 将高电压进行分压 电阻的比例缩小

将310 分成15v用于后面进行操作，但是需要一些放出一些阈值，电压在抖动不能直接分成15v这样抖动可能会损坏

电容率波要靠近后端器件芯片。

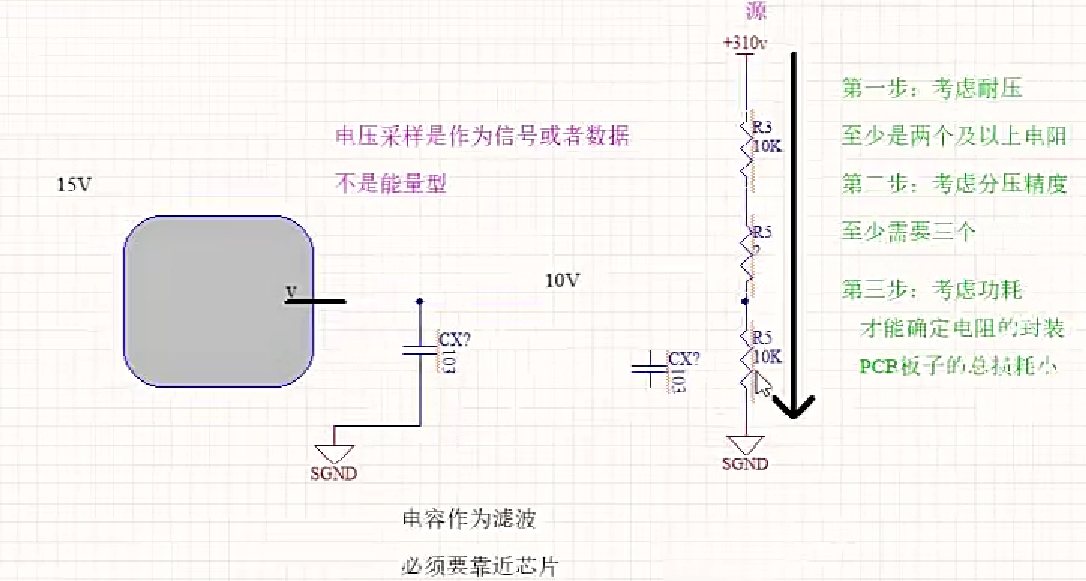

在设计的时候需要考虑 源 回路  以及阻抗

算出阻抗，进行分配电阻的阻值，回路中的电流一般取1ma，如果电流越大，功耗就越大价格就越大成本就高

根据节点进行分配电阻，通过计算总的然后节点就可以知道节点的上拉电阻以及下拉

对于下拉电阻的话，根据节点电压进行除以电流，就能知道下拉电阻是多少

计算每个电阻的功耗

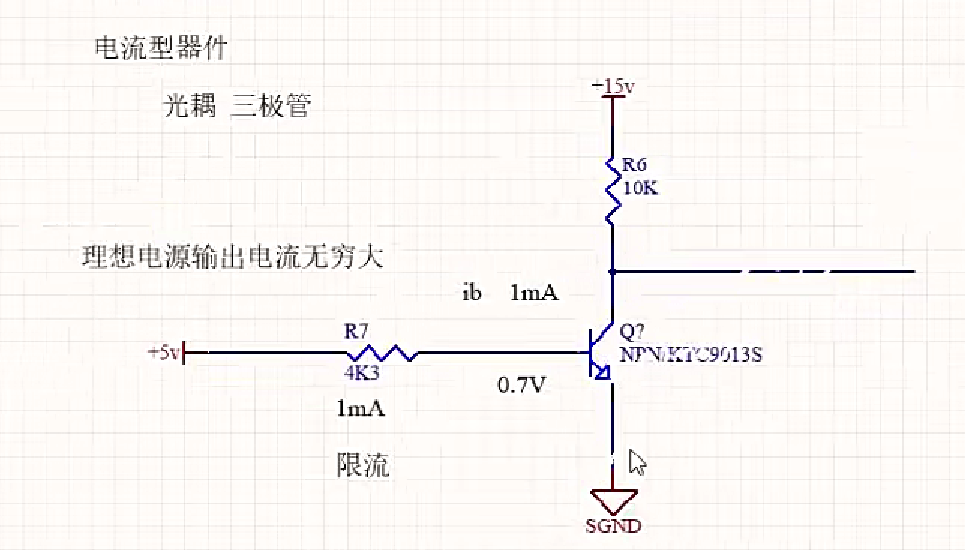

4电阻的分流作用

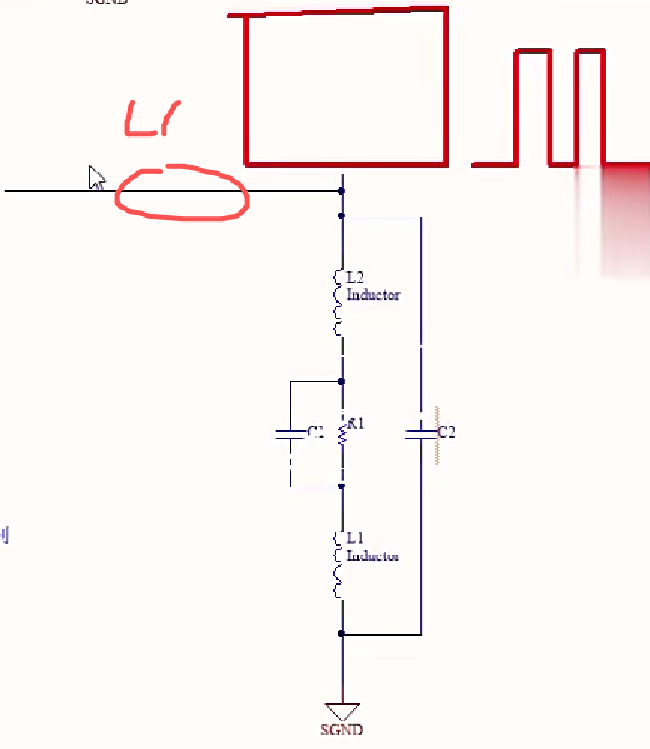

5 电阻的感性和容性，

在高频电路中，电阻产生出的感抗容抗和会使节点分的电压增大，除以电阻电流就增大了，所以在高频的时候要把感性和容性减少
