光接入网（OAN）介绍

news 2025/11/6 7:01:58

OAN（OLT、ONU、ONT、ODN）介绍

1.OAN

光接入网络（optical access network）就是以光为传输介质的接入网络，替代铜线，用于接入每个家庭.光接入网络。光接入网络一般有三个部分组成：光线路终端OLT，光网络单元ONU，光分配网络ODN，其中OLT和ONU光接入网络的核心部件；至少由一个OLT、ODN、ONU组成。

2.OLT

光线路终端（optical line terminal）管理多个终端设备（ONU）；也即是外网络与内网出入口的一个设备。OLT是光线路终端，是电信的局端设备，用于连接光纤干线，作用相当于传统通信网中的交换机或路由器，是外网入口和内网出入口的一个设备。放置在局端，最重要的执行功能是流量调度，缓冲区控制，以及提供面向用户的无源光纤网络接口和分配带宽。简单来说就是实现两个功能，对上游，完成PON网络的上行接入；对下游，将获取到的数据通过ODN网络发送分配到所有ONU用户终端设备。OLT与ONU的关系为主从通信关系。

3.ODN

光配线网（Optical Distribution Network）是OLT和ONU之间的光传输物理通道，主要功能是完成光信号的双向传输，通常由光纤光缆、光连接器、光分路器以及安装连接这些器件的配套设备组成，其中最重要的部件是分光器。

4.ONU

光网络单元（Optical Network Unit）具有两点作用：

（1）对OLT发送的广播进行选择性接收，若需要接收该数据要对OLT进行接收响应；

（2）对用户需要发送的以太网数据进行收集和缓存，按照被分配的发送窗口向OLT端发送该缓存数据。

在FTTx网络不同的部署ONU接入方式也有所不同：

（1）FTTC(Fiber To The Curb)：ONU放置在小区的中心机房；

（2）FTTB(Fiber To The Building)：ONU放置在楼道的接线箱；

（3）FTTH(Fiber To The Home)：ONU放置在家庭用户中。

ONU和OLT之间是什么关系？OLT是管理端，ONU是终端；ONU的业务开通都是通过OLT下发的，两者是主从关系。一个OLT下通过分光器可以挂多个ONU。

5.ONT

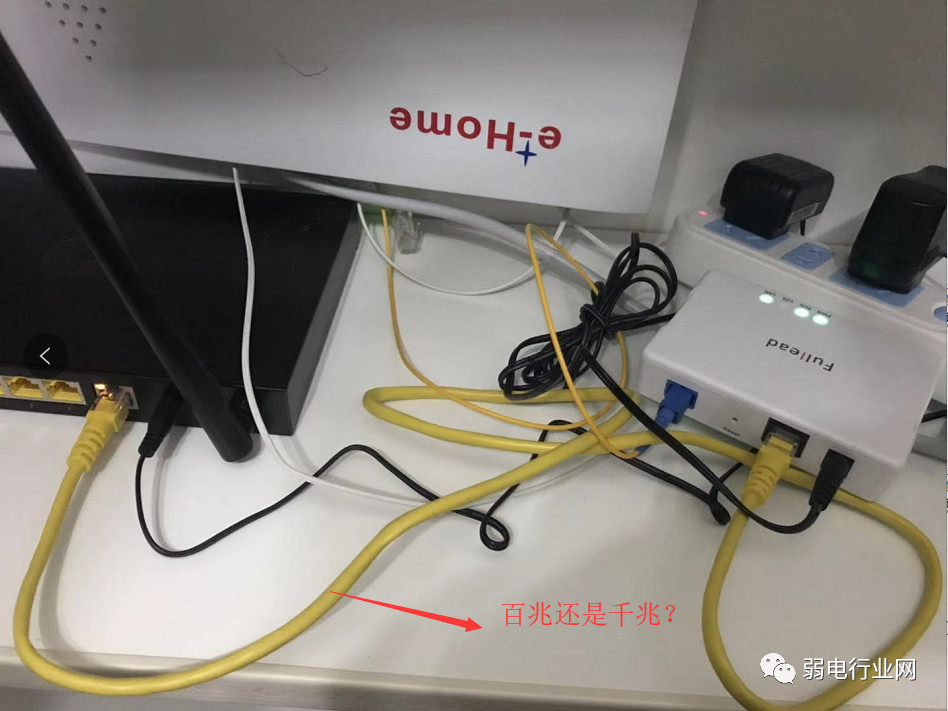

光纤网络终端（Optical Network Terminal）是FTTH的最末端单元，俗称“光猫”，类似于xDSL的电猫。ONT是光网络终端，应用于最终用户，而ONU是指光网络单元，它与最终用户之间可能还有其他网络。ONT是ONU的组成部分。

6.ONU和ONT区别

ONU强调的是其在网络中的功能——完成光电转换和多业务接入。

ONT强调的是其部署的位置——在用户终端。

举例说明：

（1）家庭宽带场景 (FTTH - 光纤到户)

光纤直接拉到你家里，进入室内连接到一个设备。这个设备就是 ONT，也就是我们说的光猫。在这个场景下，ONT 和 ONU 指的是同一个设备，可以互换使用。

（2）企业或公寓场景 (FTTB/C - 光纤到楼/路边)

光纤只拉到楼道的机柜里，连接到一个大的、多端口的设备（比如一个24口的ONU）。这个楼道里的设备是 ONU，但它不是ONT。然后从这个ONU设备引出网线，分别连接到各个住户或办公室。住户家里可能只需要一个普通的路由器就可以上网了。

7.光缆

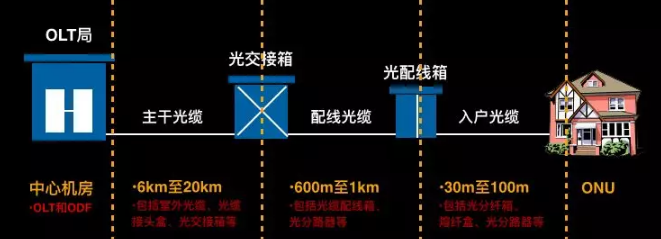

在ODN中，光缆是光信号传输最底层的基础设施，分为主干光缆、配线光缆和入户光缆。

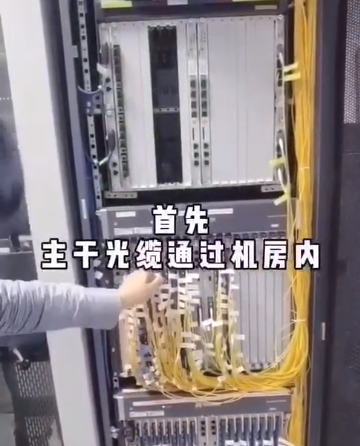

（1）主干光缆

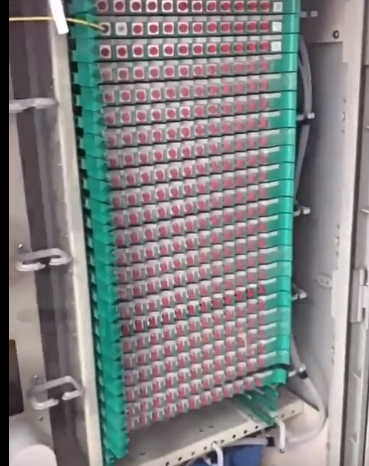

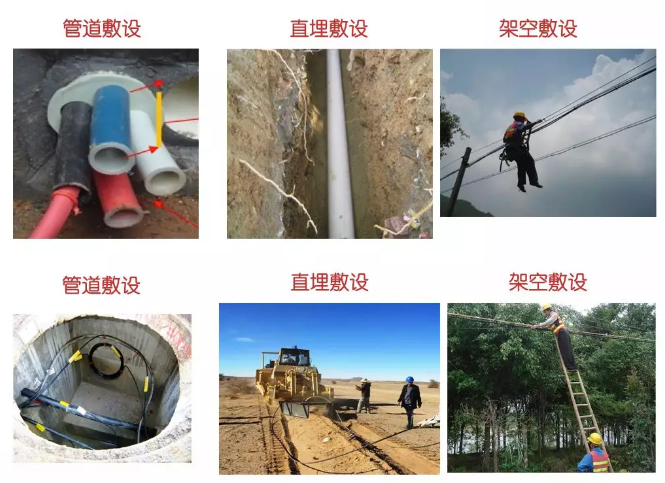

主干光缆：就是馈线光缆，是指从端局到光交接箱之间的那段光缆，一般选用通用室外型的光缆，主干光缆纤芯数会比较多，少则上百芯，多则几百芯，甚至上千芯。主干光缆的敷设通常包括管道、直埋和架空方式。

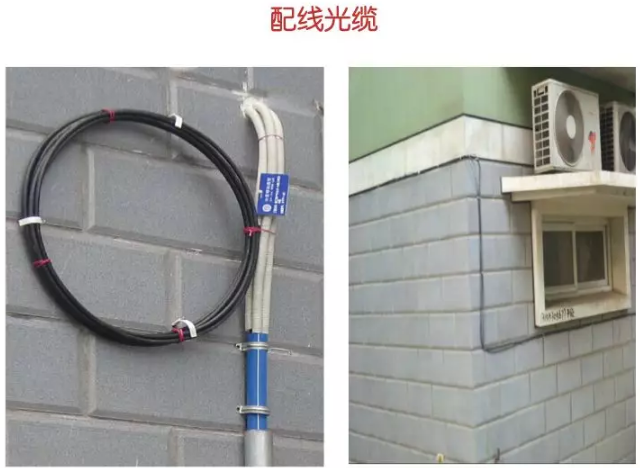

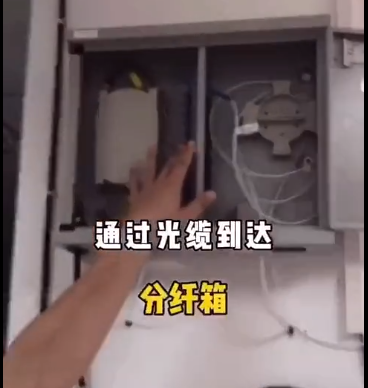

（2）配线光缆

配线光缆：是指从光交接箱到光配线箱之间的那段光缆，一般选用通用室外型的光缆。配线光缆施工方式参考主干光缆。在城市的楼与楼之间，我们经常能看到沿着现有管道或外墙壁绑扎整齐牢固的配线光缆。

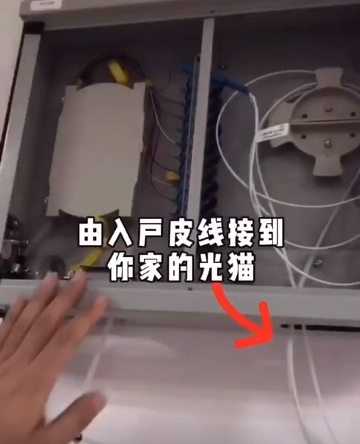

（3）入户光缆

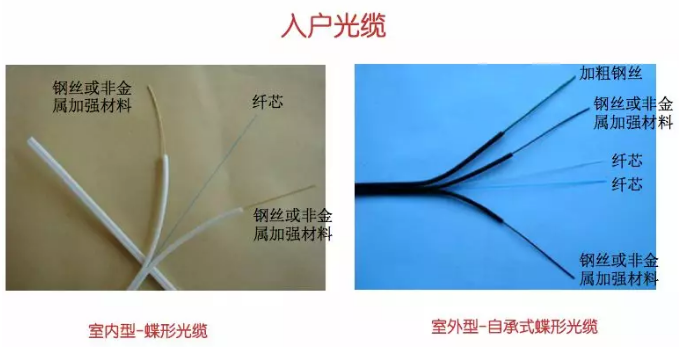

入户光缆：就是皮线光缆，是指连接到用户家中的单芯或多芯皮线光缆。一般FTTH入户光缆采用蝶形光缆，通常具备弯曲性能好、抗侧压、抗扭曲、结构简单、方便开剥、具备现场成端光纤端接功能等，这也便于在室内环境下通过竖井、暗管、明管、线槽或室内钉固方式等敷设，提升用户对施工的满意度。

8.PON网络工作过程

（1）物理分隔：首先通过波分复用（WDM）在物理层面，用不同波长的光为上下行数据创建了独立的、可同时工作的双向通道，解决了最根本的传输媒介问题。

（2）下行调度：在下行方向，OLT利用广播+LLID过滤的方式，将所有数据发送给所有ONU，由ONU根据“地址”自行选择接收。

（3）上行调度：在上行方向，为了共享同一个1310nm波长通道，OLT使用TDMA/DBA机制，为每个ONU分配精确的发送时隙，避免数据碰撞。
