FFmpeg 基本数据结构 AVPacket分析

1、AVPacket 说明

AVPacket 是 FFmpeg 多媒体框架中承载压缩编码数据的核心容器，作为编解码器与解复用器/复用器之间的数据传输单元，它在多媒体处理流水线中扮演着至关重要的角色。
AVPacket 是 FFmpeg 中用于存储压缩后的编码数据（Encoded Data）的结构体。 它是多媒体处理流水线中解复用器（Demuxer）的输出和解码器（Decoder）的输入。
简单来说：

• AVFrame 存储的是未压缩的原始数据（一张图片的像素、一段音频的采样）。
• AVPacket 存储的是压缩后的编码数据（一帧 H.264 数据、一段 AAC 数据）

AVPacket 的核心作用：

1. 数据容器：承载压缩编码数据（视频帧/音频帧）
2. 时间载体：精确传递 PTS/DTS 时间信息
3. 流关联器：通过 stream_index 绑定媒体流
4. 元数据载体：传输 SEI 信息、加密数据等附加内容
5. 流水线枢纽：连接解复用、解码、编码、复用各模块

2、AVPacket 具体成员定义

typedef struct AVPacket {AVBufferRef *buf; // 指向一个AVBufferRef结构的指针，用于存储数据int64_t pts; // 显示时间戳int64_t dts; // 解码时间戳uint8_t *data; // 指向数据的指针int   size; // 数据大小int   stream_index; // 流索引int   flags; // 标志AVPacketSideData *side_data; // 指向AVPacketSideData结构的指针，用于存储侧数据int side_data_elems; // 侧数据元素数量int64_t duration; // 持续时间int64_t pos; // 文件位置void *opaque; // 透明数据AVBufferRef *opaque_ref; // 指向一个AVBufferRef结构的指针，用于存储透明数据AVRational time_base; // 时间基准
} AVPacket;

各个成员的含义如下：

• buf: 一个指向AVBufferRef结构的指针，用于存储数据。
• pts: 一个int64_t类型的整数，表示显示时间戳。
• dts: 一个int64_t类型的整数，表示解码时间戳。
• data: 一个uint8_t类型的指针，指向数据。
• size: 一个整数，表示数据大小。
• stream_index: 一个整数，表示流索引。
• flags: 一个整数，表示标志。
• side_data: 一个指向AVPacketSideData结构的指针，用于存储侧数据。
• side_data_elems: 一个整数，表示侧数据元素数量。
• duration: 一个int64_t类型的整数，表示持续时间。
• pos: 一个int64_t类型的整数，表示文件位置。
• opaque: 一个void类型的指针，表示透明数据。
• opaque_ref: 一个指向AVBufferRef结构的指针，用于存储透明数据。
• time_base: 一个AVRational结构体，表示时间基准。

3、AVPacket 核心组件解析

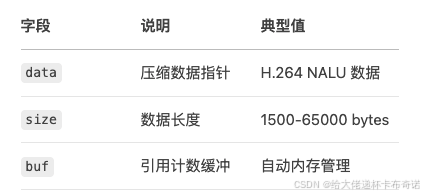

• 数据存储字段：

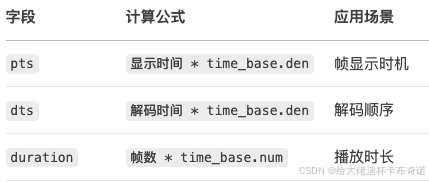

• 时间信息字段：
