运放的虚短和虚断
理解运放的“虚短”和“虚断”是掌握模拟电路设计的基础。这两个概念是分析运放线性应用电路（如放大、滤波、加减运算等）的强大工具。
核心前提：理想运放与负反馈
在讨论“虚短”和“虚断”之前，必须明确一个核心前提：电路引入了负反馈，并且我们假设运放是理想的。
- 负反馈：将输出信号的一部分（或全部）返回到输入端，并以某种方式削弱输入信号。这会使整个电路系统工作稳定。最常见的例子就是将输出端通过一个电阻连接到反相输入端（-）。
- 理想运放：我们假设它拥有以下特性：
- 开环增益 Aol=∞A_{ol} = \inftyAol=∞ (无穷大)
- 输入阻抗 Rin=∞R_{in} = \inftyRin=∞ (无穷大)
- 输出阻抗 Rout=0R_{out} = 0Rout=0 (零)
- 带宽 BW=∞BW = \inftyBW=∞ (无穷大)
只有在负反馈和理想化假设下，“虚短”和“虚断”才成立。
一、虚断
“虚断”相对更容易理解。
-
定义：流入运放同相输入端（+）和反相输入端（-）的电流为零。
- I+=0I_+ = 0I+=0
- I−=0I_- = 0I−=0
-
为什么？
因为理想运放的输入阻抗是无穷大 (Rin=∞R_{in} = \inftyRin=∞)。你可以把运放的两个输入端想象成开路的。就像用一个内阻无穷大的电压表去测量电压，它不会从电路中汲取任何电流。 -
理解要点：
“虚断”指的是输入端内部的电流为零，但输入端本身是可以有电压的！它不是一个真正的、物理上的断路。之所以叫“虚”，就是因为它“好似断路”，但实际上并没有断开，电压信号依然可以加在上面。
二、虚短
“虚短”是理解运放线性工作的关键。
-
定义：运放的同相输入端（+）和反相输入端（-）之间的电压差为零。
- V+=V−V_+ = V_-V+=V−
- V+−V−=0V_+ - V_- = 0V+−V−=0
-
为什么？
这源于运放的无穷大开环增益和负反馈。- 运放的基本放大公式是：Vout=Aol×(V+−V−)V_{out} = A_{ol} \times (V_+ - V_-)Vout=Aol×(V+−V−)。
- 由于 AolA_{ol}Aol 是无穷大，而输出电压 VoutV_{out}Vout 是一个有限的值（比如在电源电压范围内的 ±15V），那么唯一的可能性就是：(V+−V−)(V_+ - V_-)(V+−V−) 必须无限接近于零。
- (V+−V−)=Vout/Aol≈Vout/∞≈0(V_+ - V_-) = V_{out} / A_{ol} \approx V_{out} / \infty \approx 0(V+−V−)=Vout/Aol≈Vout/∞≈0
-
理解要点：
“虚短”指的是两个输入端之间的电压差为零，但它们之间并不是被一根导线真正地短路了（否则输入信号就被短路掉了）。之所以叫“虚”，就是因为它“好似短路”（电压相等），但实际上并没有电流在两个输入端之间直接流动（因为“虚断”）。
三、两者结合：一个经典的例子（反相放大器）
让我们用最经典的反相放大电路来应用这两个概念。

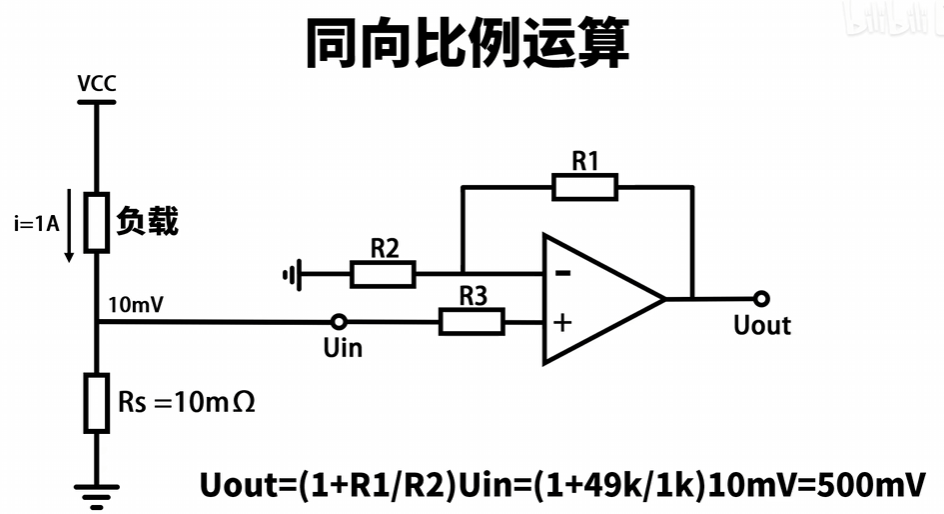

- 电路分析：
-
应用虚断：
- 由于虚断 (I−=0I_- = 0I−=0)，流过 R1R_1R1 的电流 III 全部流过 RfR_fRf，没有电流流入运放内部。
- I=Vin−V−R1=V−−VoutRfI = \frac{V_{in} - V_-}{R_1} = \frac{V_- - V_{out}}{R_f}I=R1Vin−V−=RfV−−Vout
-
应用虚短：
- 由于虚短 (V+=V−V_+ = V_-V+=V−)，且同相输入端 V+V_+V+ 接地（0V），所以反相输入端 V−V_-V− 也等于 0V。
- V−=0VV_- = 0VV−=0V
-
代入计算：
- 将 V−=0V_- = 0V−=0 代入电流方程：
I=Vin−0R1=0−VoutRfI = \frac{V_{in} - 0}{R_1} = \frac{0 - V_{out}}{R_f}I=R1Vin−0=Rf0−Vout - 简化后得到：
VinR1=−VoutRf\frac{V_{in}}{R_1} = -\frac{V_{out}}{R_f}R1Vin=−RfVout - 最终得到电压放大倍数：
Vout=−RfR1×VinV_{out} = -\frac{R_f}{R_1} \times V_{in}Vout=−R1Rf×Vin
- 将 V−=0V_- = 0V−=0 代入电流方程：
-
结论：通过巧妙地结合“虚短”和“虚断”，我们轻松地推导出了反相放大器的增益公式，而无需处理运放内部复杂的晶体管电路。
总结与类比
| 概念 | 物理本质 | 产生原因 | 应用场景 |
|---|---|---|---|
| 虚短 V+=V−V_+ = V_-V+=V− | 两个输入端电压相等 | 负反馈 + 无穷大开环增益 | 线性应用电路分析的核心 |
| 虚断 I+=I−=0I_+ = I_- = 0I+=I−=0 | 输入端不汲取电流 | 无穷大输入阻抗 | 列写节点电流方程的关键 |
一个很好的生活类比：
想象你在骑自行车，目标是紧紧跟随前面一辆匀速行驶的引导车（代表输入电压 VinV_{in}Vin）。
- 你的眼睛：是运放的同相输入端（+），它观测引导车的位置。
- 你的大脑：是运放的放大核心，计算眼睛看到的位置和你自己位置的差异。
- 你的腿和车轮：是运放的输出端，产生动力。
- 你自己的身体感觉（感知自身速度）：是负反馈网络（RfR_fRf 和 R1R_1R1），将输出信息返回。
“虚短”的体现：
为了完美跟随，你必须让你的眼睛和你的身体感觉之间没有位置差。如果引导车在你正前方，你的眼睛（同相端）看着它，你的身体（反相端）也感觉在同一个位置。虽然“眼睛”和“身体感觉”在两个地方，但为了达到“跟随”这个目标，你认为它们在同一位置（电压相等）。
“虚断”的体现：
你的“眼睛”只接收光信号，并不会从引导车上“吸取”任何物质（电流为零）。
重要注意事项
- 仅适用于线性区：当运放工作在线性放大区时（输出未饱和），“虚短”和“虚断”才成立。在比较器电路（开环或正反馈）中，虚短不成立！
- 理想化模型：对于大多数常规应用，这个模型非常精确。但在高频、高精度或大信号场合，需要考虑运放的非理想特性（如有限增益、输入偏置电流、带宽限制等），此时“虚短”和“虚断”只是近似成立。
