矽塔 SA8207 36V输入耐压 高精度可调过流保护与集成智能故障管理 过压过流保护芯片

在需要精确保护和智能诊断的高端应用中，SA8207通过10%精度的可调过流保护、智能重试机制和多功能故障报告，为系统设计者提供了前所未有的保护精度和管理能力。

一、产品定位：精度与智能的完美融合

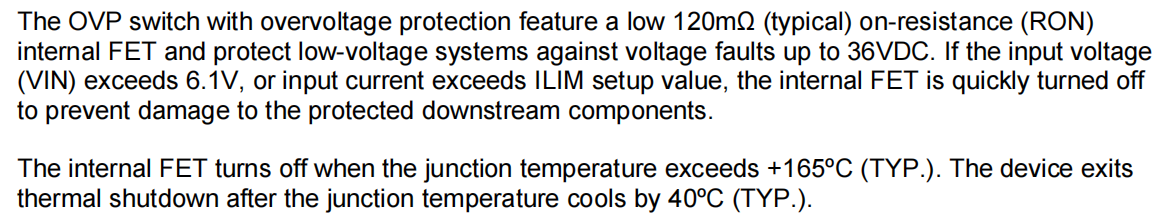

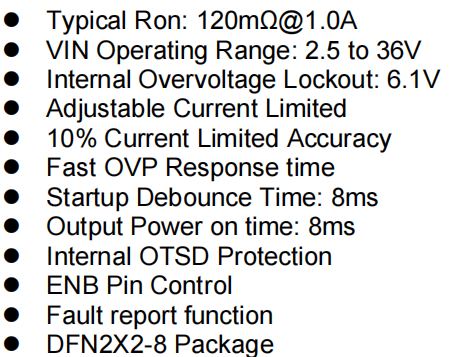

核心特性升级

• 10%精度可调OCP：业界领先的保护精度
• 智能重试机制：15次计数锁定保护，防止故障扩散
• 多功能FLTB报告：覆盖OVP、OCP、OTP、BOVP全状态
• 超低待机功耗：1μA级别，适合电池供电设备

设计理念创新

SA8207代表了保护芯片向"智能化、精准化、低功耗化"的演进：

• 保护精度提升：从传统的±20%提升至±10%
• 故障管理智能化：计数重试机制避免频繁保护干扰
• 状态监控全面化：单一引脚报告所有保护状态


二、高精度可调保护机制深度解析

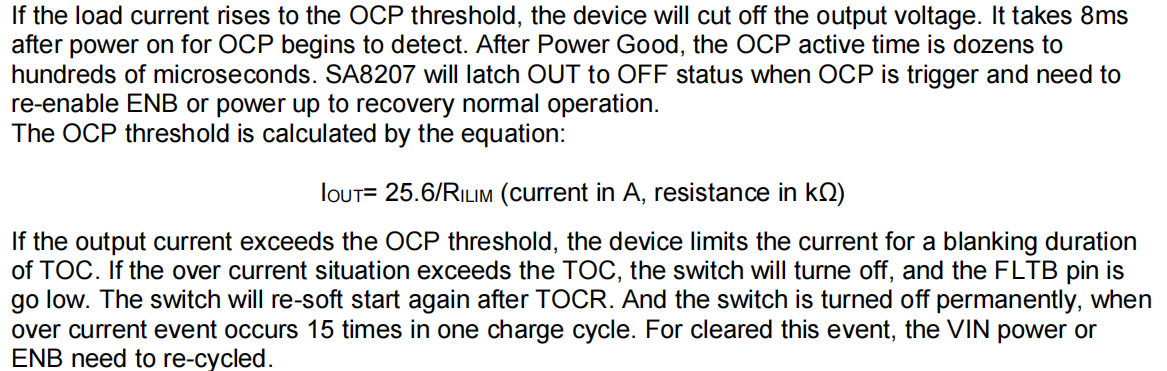

精密电流设定算法

新的计算公式：

精密配置示例：

• RILIM = 24kΩ → IOCP = 1.02A ±10%
• RILIM = 30kΩ → IOCP = 0.86A ±10%
• RILIM = 82kΩ → IOCP = 0.33A ±10%

10%精度的系统价值

与传统方案的对比优势：

• 避免因保护点偏差导致的误触发或保护失效
• 支持更精细的负载电流管理
• 在安全关键应用中提供可靠的保护边界

特殊配置模式：

• RILIM接地：固定2.0A保护点
• RILIM悬空：最小0.15A保护点

为不同应用场景提供灵活性

三、智能重试与锁定保护机制

创新的故障管理策略

智能重试序列：

• OCP触发 → 进入TOCP消隐期（10ms）
• 消隐期结束后软启动重试
• 15次重试内故障持续 → 永久锁定
• 需要VIN或ENB复位才能清除锁定

工程应用价值：

• 防止瞬态干扰导致的永久锁定
• 对持续性故障提供最终保护
• 为系统诊断提供明确的故障状态

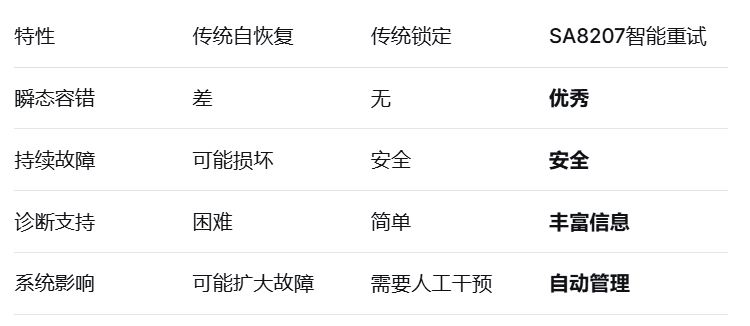

与传统的锁定/自恢复模式对比

四、全面故障报告系统

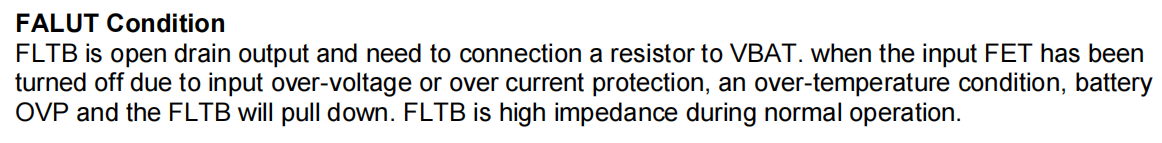

FLTB引脚的多状态监控

触发条件扩展：

• OVP（过压保护）
• BOVP（电池过压保护，新增）
• OCP（过流保护）
• OTP（过温保护）

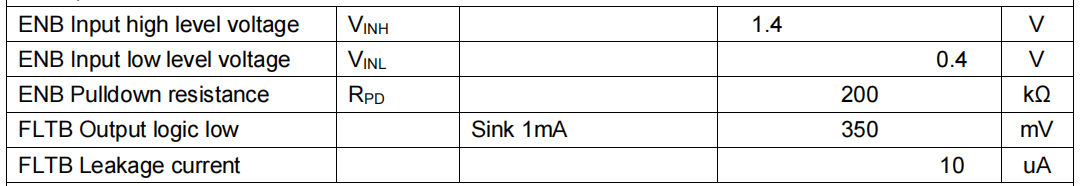

电气特性优化：

• 开漏输出，350mV@1mA低电平
• 10μA低漏电流，适合电池应用
• 兼容1.8V/3.3V/5V逻辑电平


系统级诊断架构

故障识别与处理流程：

FLTB触发 → MCU中断 → 读取系统状态 → 判断故障类型 → 执行恢复策略

智能恢复策略：

• 瞬态故障：自动重试恢复
• 持续故障：进入安全模式并报警
• 历史记录：统计故障次数用于预测维护

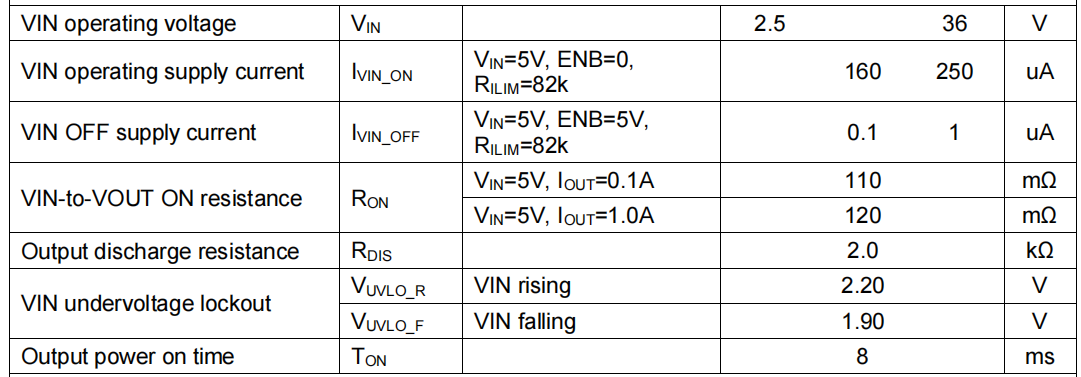

五、低功耗与使能控制

电源管理优化

工作电流特性：

• 正常工作：160-250μA
• 关断状态：0.1-1μA（极低待机功耗）
• 适合电池供电的便携设备

ENB控制功能：

• 内置200kΩ下拉电阻，确保默认安全状态
• 兼容宽电压逻辑输入（1.4V高电平阈值）
• 支持动态电源管理和时序控制


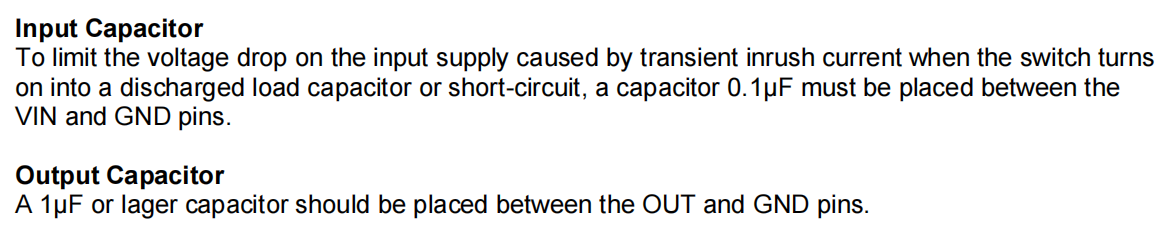

六、实战设计指南

精密电流设定设计

电阻选择要求：

• 精度：±1%或更好
• 温度系数：≤100ppm/°C
• 布局：紧靠ILIM引脚，走线长度<1mm

配置验证方法：

• 使用精密电流源验证保护点
• 在不同温度下测试保护阈值稳定性
• 验证瞬态和持续故障的响应行为

FLTB电路设计优化

上拉电阻选择：

• 标准应用：10kΩ至100kΩ
• 低功耗应用：100kΩ至1MΩ
• 高速检测：1kΩ至10kΩ（功耗较高）

噪声抑制措施：

• 添加100pF滤波电容
• 远离开关节点和噪声源
• 使用独立的安静地回路


智能重试机制的应用配置

重试参数优化：

• TOCP消隐时间：10ms（固定）
• 重试次数：15次（固定）
• 根据负载特性设计恢复策略

系统集成考虑：

• MCU监控FLTB状态并记录故障历史
• 设计适当的报警和恢复机制
• 在关键应用中实现冗余保护

七、选型决策与应用场景

适用场景分析

SA8207推荐场景：

• 电池供电的便携医疗设备
• 高精度工业测量仪器
• 安全关键的汽车电子系统
• 需要故障诊断的通信设备

独特优势体现：

• 精度要求高：10% OCP精度满足精密设备需求
• 故障诊断：FLTB提供完整的保护状态信息
• 智能管理：重试机制适应复杂工作环境
• 低功耗需求：1μA待机电流适合电池应用

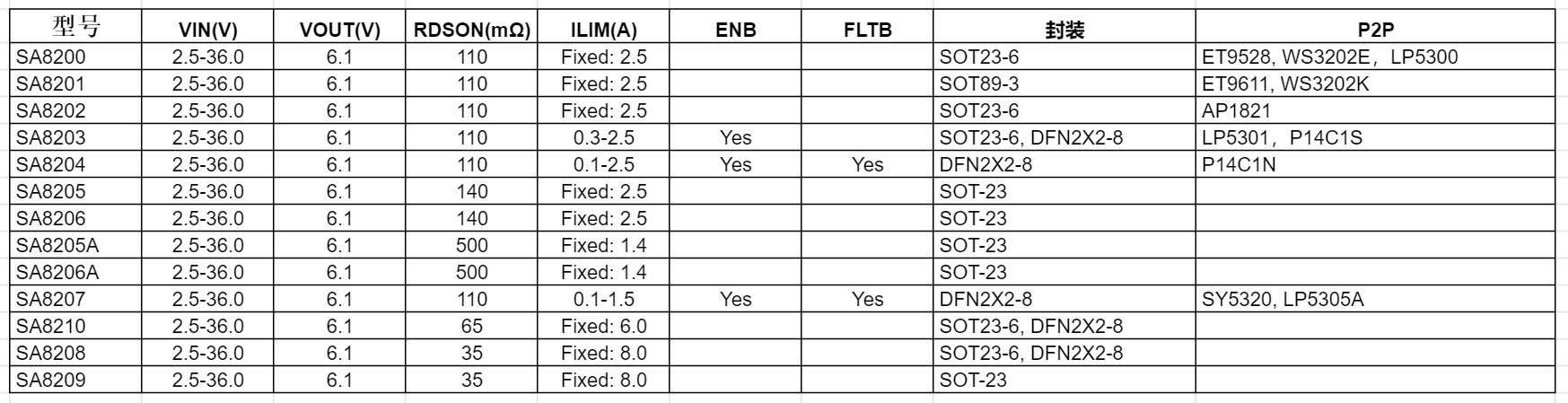

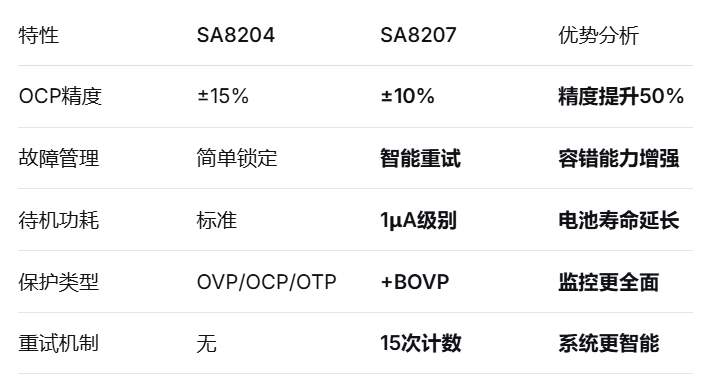

与系列其他型号的特性对比

总结：SA8207的技术创新与系统价值

SA8207代表了过压过流保护芯片发展的新高度，通过精度提升、智能化管理和全面诊断三大创新，为高端电子系统提供了前所未有的保护解决方案。

技术创新维度

• 保护精度突破：10% OCP精度设行业新标准
• 故障管理智能化：计数重试机制平衡安全性与可用性
• 状态监控全面化：单一引脚实现完整系统诊断

工程应用价值

• 提升系统可靠性和安全性
• 简化故障诊断和维护流程
• 延长电池供电设备的工作时间
• 为预测性维护提供数据基础

市场定位意义

SA8207瞄准了对可靠性、精度、智能化有严格要求的高端市场，在医疗设备、工业控制、汽车电子、高端消费电子等领域具有不可替代的价值。

在电子产品越来越智能、越来越精密的今天，SA8207这样的智能高精度保护芯片将成为构建下一代电子系统的关键基石。

本文基于SA8207官方数据手册的技术分析，重点解析其高精度保护和智能故障管理的系统级价值。具体设计请以实际验证和官方最新文档为准。
