系统与网络安全------弹性交换网络（5）
资料整理于网络资料、书本资料、AI，仅供个人学习参考。
VLAN间通信
VLANIF
VLANIF虚接口

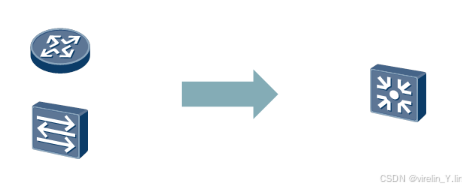

- 三层交换机
具备路由功能的交换机，称之为三层交换机或多层交换机

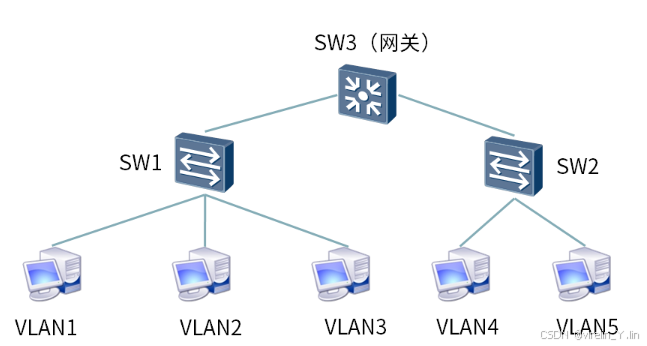

- VLAN间通信解决方案
VLANIF虚接口
- VLANIF虚接口
每个VLAN都对应一个VLANIF接口
VLANIF接口是一种三层虚拟接口，可以实现VLAN间的三层互通
给每个VLAN需要配置一个VLAN虚接口，配置接口IP地址，作为VLAN内主机的网关地址
VLANIF接口不占用额外的物理端口资源，节约成本
通常在三层交换机上配置VLANIF接口，来实现VLAN间通信

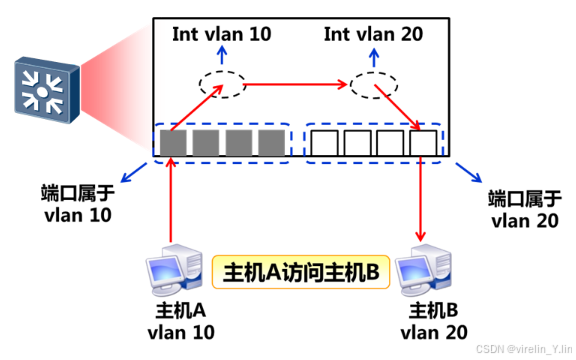

- 三层交换机间通信的转发过程
VLANIF虚接口配置
- VLANIF虚接口配置
- 在三层交换机上创建VLAN
- 为每个VLAN创建网关接口 - VLANIF
- 为每个VLANIF配置网关IP地址
- 如有需要，还须在三层交换机上配置路由

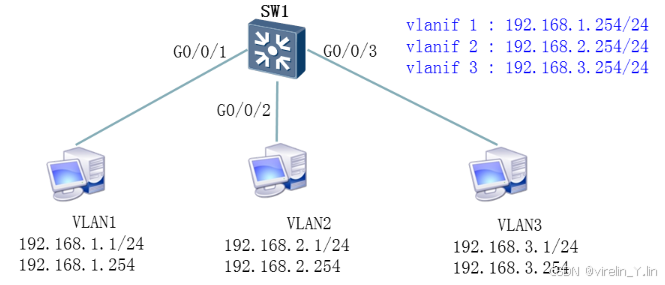

- 具体配置：要求实现不同VLAN间互通
创建VLAN、接口加入VLAN
配置VLANIF虚接口IP地址
- 创建VLAN、接口加入VLAN
[SW1]vlan batch 2 3[SW1]interface g0/0/1
[SW1-G0/0/1]port link-type access
[SW1-G0/0/1]port default vlan 1[SW1]interface g0/0/2
[SW1-G0/0/2]port link-type access
[SW1-G0/0/2]port default vlan 2[SW1]interface g0/0/3
[SW1-G0/0/3]port link-type access
[SW1-G0/0/3]port default vlan 3
- 配置VLANIF虚接口IP地址 - 网关地址
[SW1linterface Vlanif 1
[SW1-Vlanifl]ip address 192.168.1.254 24[SW1]interface Vlanif 2
[SW1-Vlanif2]ip address 192.168.2.254 24[SW1]interface Vlanif 3
[SW1-Vlanif3]ip address 192.168.3.254 24
- 不同VLAN内的主机通过直接路由互连互通
VLAN间通信之配置VLANIF虚接口
每个VLAN的网关IP地址为 192.168.x.254/24，实现所有PC互通
