Linux驱动之USB、MIPI摄像头驱动

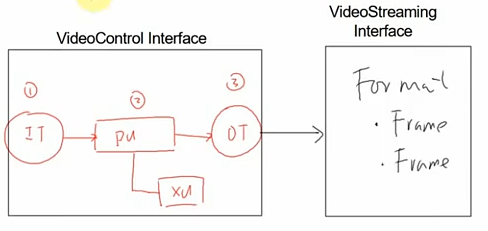

一、USB摄像头内部逻辑结构

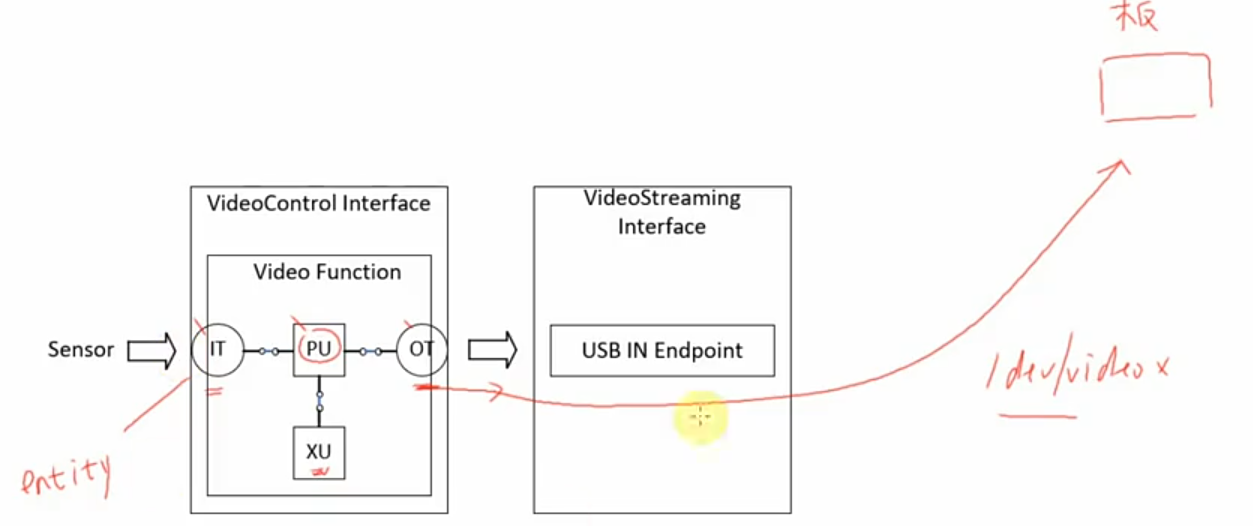

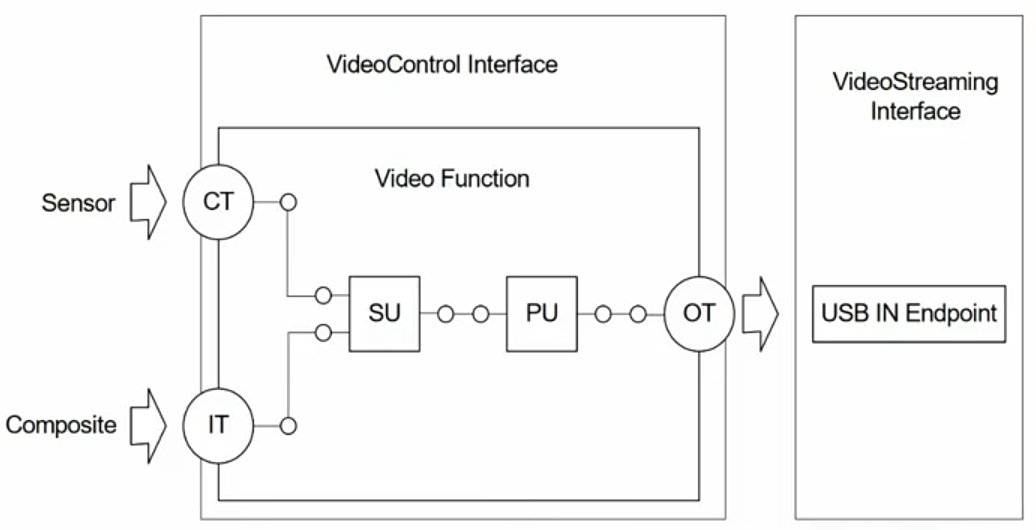

一个USB摄像头必定有一个VideoControl接口，用于控制。有0个或多个Videostreaming接口，用于传输视频。在VideoControl内部，有多个Unit或Terminal，上一个Unit或Terminal的数据，流向下一个Unit或Terminal，多个Unit或Terminal组成一个完整的UVC功能设备。

之后我们的驱动程序主要是来解析这些描述符的信息，来完善各种功能。

二、UVC驱动框架

2.1 流程分析

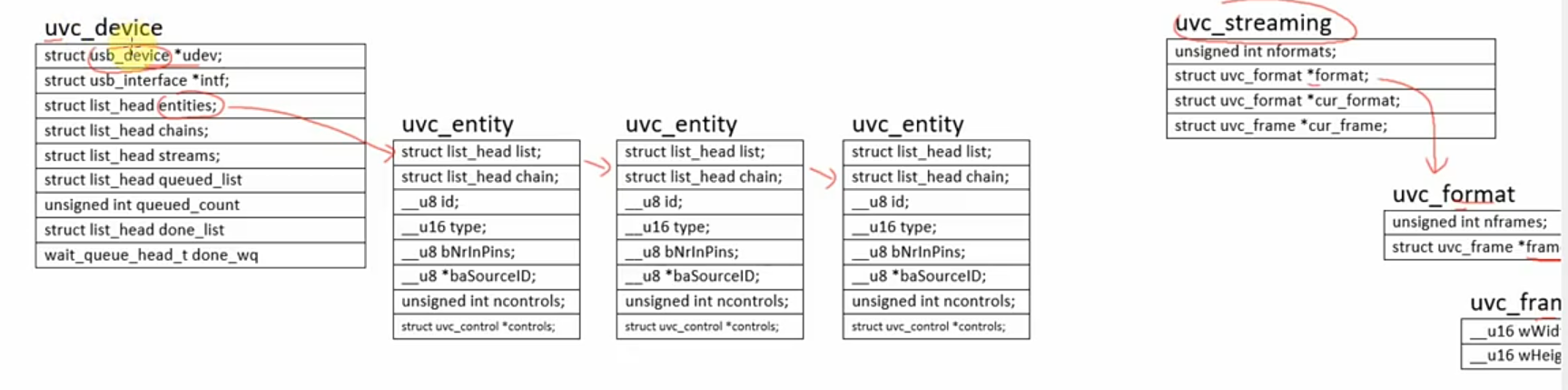

一般有几个OT就有几个/dev/video*设备节点。在USB摄像头驱动中，一个USB摄像头 对应一个struct uvc_device结构体，uvc_device中含有usb_device 并且含有一个struct list_head entities链表，这个链表中含有每一个uvc_entity结构体(一般一个termal/unit对应一个entity结构体)。而一个videoStreaming interface 中包含摄像头所支持的格式，每种格式下支持多少的frame。一个videoStreaming interface 在Linux 中会构建出一个uvc_streaming结构体。

那么大致的流程就是 1、处理entity：解析entity，构造entity结构体，放入entity链表。2、处理videostreaming：解析videostreaming(获取format / frame)，构造uvc_streaming结构体，放入streams链表。3、对于每个OT，找到完整的chain，去注册video_device。

2.2 源码分析

Linux源码路径：drivers/media/usb/uvc/uvc_driver.c

2.2.1 设备枚举过程

首先先进入到init函数-->在init函数中注册了usb_driver: usb_register(&uvc_driver.driver)-->一旦接入的摄像头设备含有videocontrol interface就会调用该driver中的probe函数。

probe函数主要做了下面几件事，注意这边是按照probe函数的流程：

a. 分配设置注册uvc_device。

b. 解析videocontrol interface，uvc_parse_control-->uvc_parse_standard_control，在这个执行期间，会为每一个entity创建一个uvc_entity结构体，并且将其插入uvc_device的entities链表中，同时一旦解析到UVC_VC_HEADER这一类的entity，会使用uvc_parse_streaming解析videostream interface中的数据，构建，设置uvc_streaming，并将其放到uvc_device的streams链表中。

c. 注册v4l2 device起辅助作用。

d. 使用uvc_ctrl_init_device解析每一个entity，根据entity中的bmcontrols来确定通过该entity可以对设备进行哪些控制。

e. 使用uvc_scan_device扫描这个设备，扫描出一条完整的视频链路chains。如果这个链路可以到达videostreaming，就表示是一条完整的链路，将其放入uvc_device的chains链表。

f. 使用uvc_register_chains函数，对于一个完整的链路，将会注册一个/dev/video*设备节点，过程如下：uvc_register_video-->uvc_register_video_device-->video_register_device

┌──────────────────────────────┐
│        struct uvc_device     │
│──────────────────────────────│
│ entities → [uvc_entity list] │───┐  (控制单元/终端)
│ streams  → [uvc_stream list] │───┤  (视频流接口)
│ chains   → [uvc_chain list]  │───┘  (完整视频链路)
└──────────────────────────────┘│├─ v4l2_device_register()├─ uvc_ctrl_init_device()├─ uvc_scan_device()└─ uvc_register_chains() → /dev/videoX

2.2.2 设备控制过程

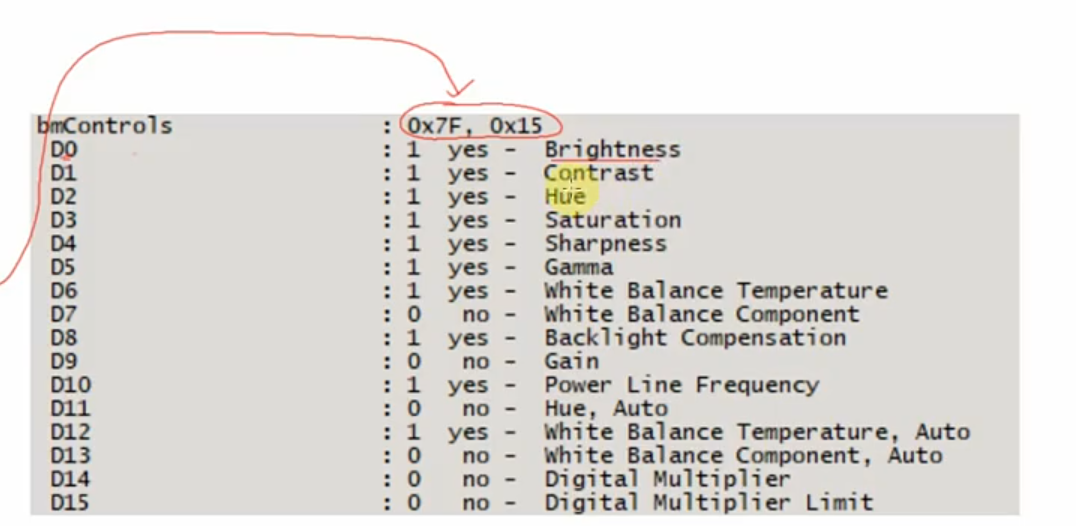

我们先来看一下控制的调用过程，首先会对每一个创建的entity进行比较，取出每一个的bmControls(应该是一个16位的)，bmControls中的每一位会生成一个struct uvc_control controls。

随后如果想设置硬件，需要指定四项内容，1. entity(哪一个entity的能力) 2.selector(什么能力) 3.size 4.offsize(寄存器相关设置)。

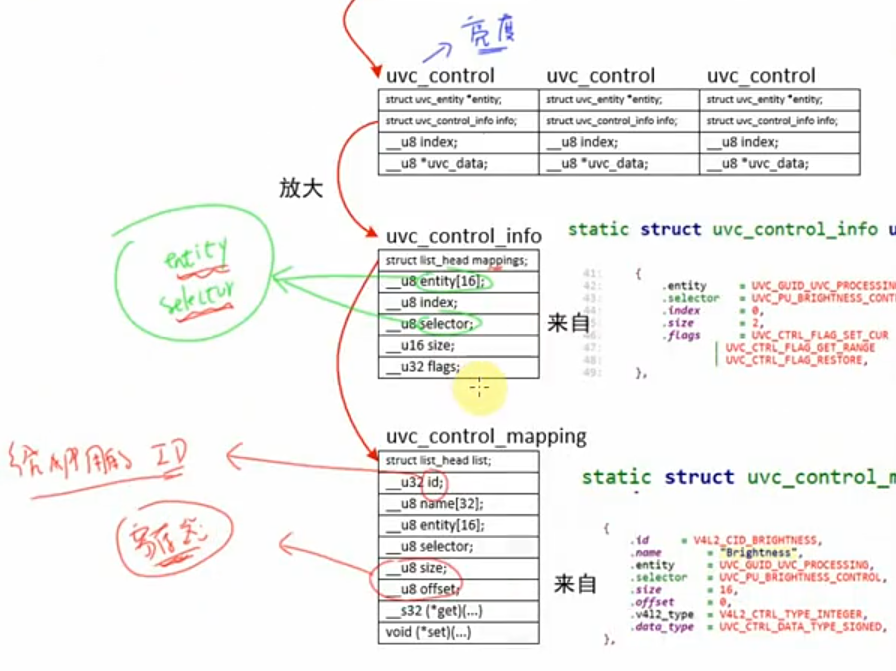

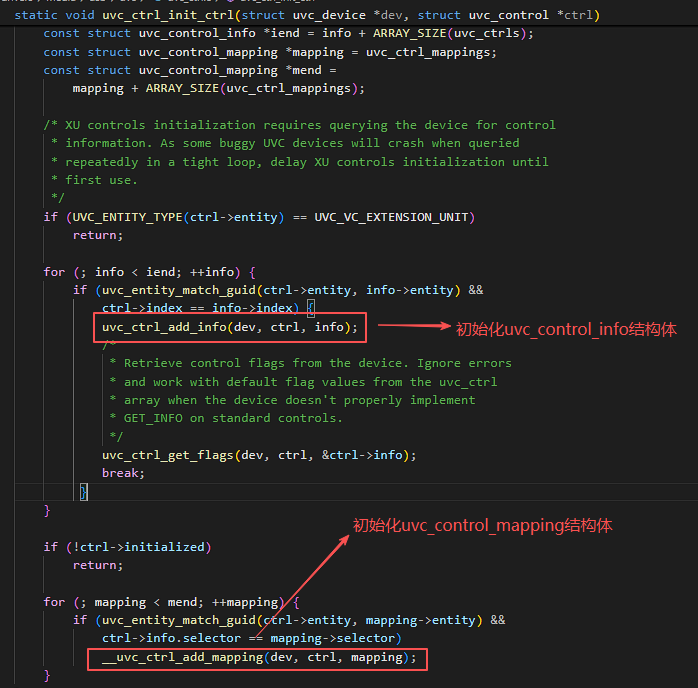

在内核中，uvc_control 结构体包含一个 uvc_control_info 成员，用于描述该控制项的详细信息，例如其所属的 entity（功能单元）以及对应的 selector。
在 uvc_control_info 内部，还包含一个 uvc_control_mapping 结构体，该结构体记录了与寄存器操作相关的参数，如 size、offset 等，同时还定义了一个 id 字段。

这个 id 值正是用户态程序在 ioctl 调用时传入的控制标识符，用于在内核中定位对应的控制项。因此，用户态只需提供控制的 id 与 value，即可通过内核匹配到相应的 entity 并修改其功能参数。

uvc_probeuvc_parse_control // 得到PU的entityuvc_ctr1_init_device //初始化Pu的control//从描述符里得到关键数据bmControls =entity->processing.bmControls;//比如0x7F，0x15bControlsize =entity->processing.bcontrolsize;//根据bmControls分配多个uvc_contro1结构体entity->controls=kcalloc(ncontrols，sizeof(*ctr1), GFP_KERNEL);// 对于每个controlfor(i=0;i<bcontrolsize*8;++i){    ctrl->entity=entity;ctrl->index=i;uvc_ctrl_init_ctrl(dev, ctr1);}

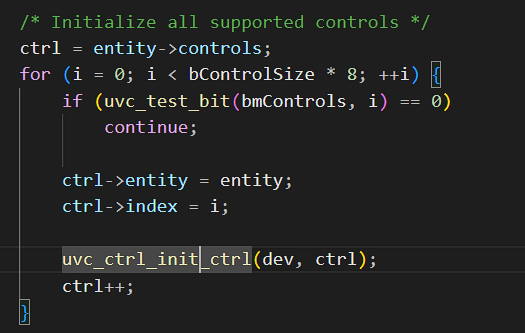

关键函数：

2.2.3 传输过程

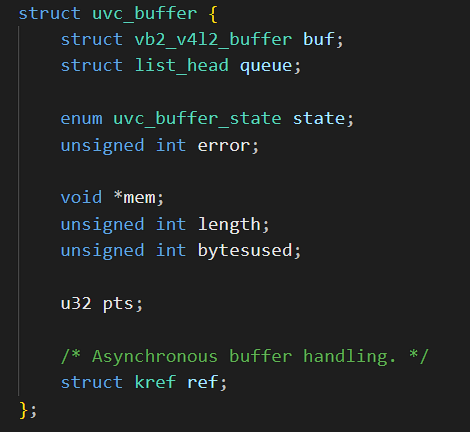

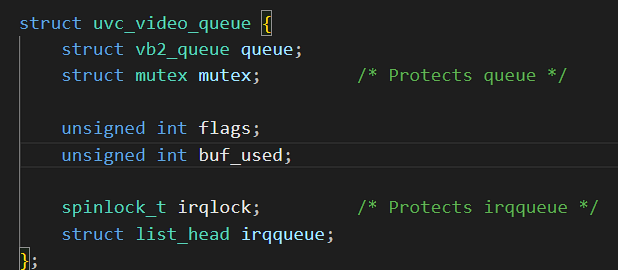

这个过程涉及到两个重要的结构体。该部分需要借鉴到上一章的内容，才好理解。

在初始化vb2_queue的时候传入了对应的vb2_ops和mem_ops，mem_ops主要是做一些分配内存相关的操作，vb2_ops主要是一些与硬件相关的操作。现在让我们看下uvc_start_streaming开启传输时候进行的操作。

uvc_start_streaminguvc_video_enable(stream, 1);uvc_init_videouvc_init_video_isoc //申请URB buffer等usb_alloc_urburb->complete = uvc_video_complete; //当硬件传输完urb之后会调用这个                uvc_video_complete函数usb_submit_urb //启动usb传输

当驱动程序接受完一整帧的数据之后，uvc_video_complete被调用

uvc_video_completestream->decode(uvc_urb, buf, buf_meta); 解析urb，将其内容放入uvc_buffer中的bufferuvc_video_decode_isoc    uvc_video_next_buffersuvc_queue_next_bufferusb_submit_urb 重新提交urb

从硬件相关的irqqueue取出buffer，将urb中的数据放入buffer，把当前buffer从硬件相关的irqqueue移除放入done_list，重新提交urb，应用程序从done_list中取出buffer，并且将buffer从queued_list、done_list中移除。处理完数据之后会重新将buffer放入queued_list和irqqueue。

三、MIPI摄像头硬件

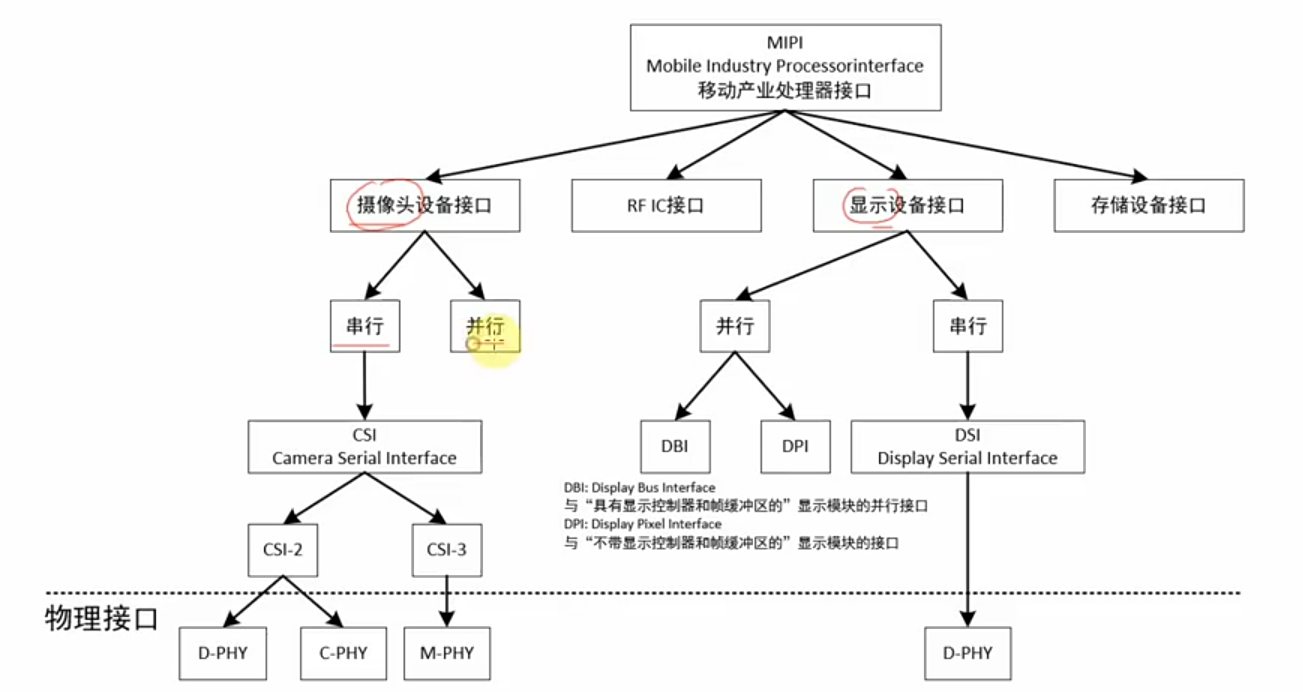

对于摄像头接口，常用的是串行协议CSI，分为两类CSI-2，CSI-3，CSI-2对应的物理接口有D-PHY、C-PHY。

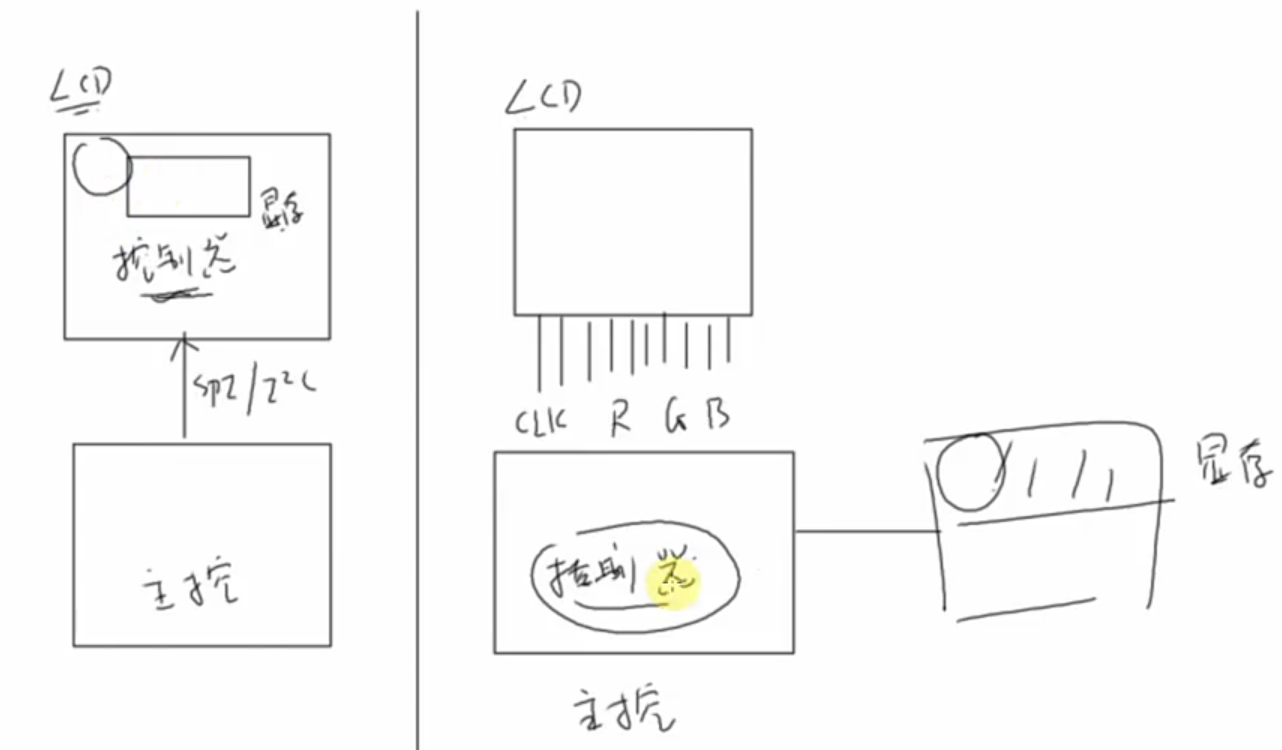

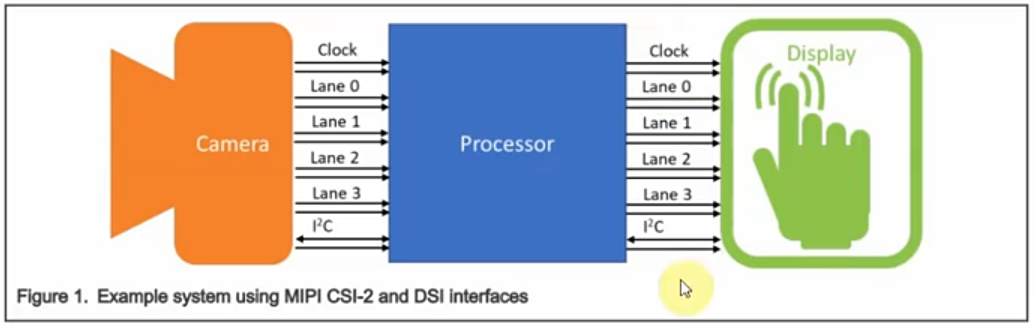

下图为显示接口DBI和DSI。

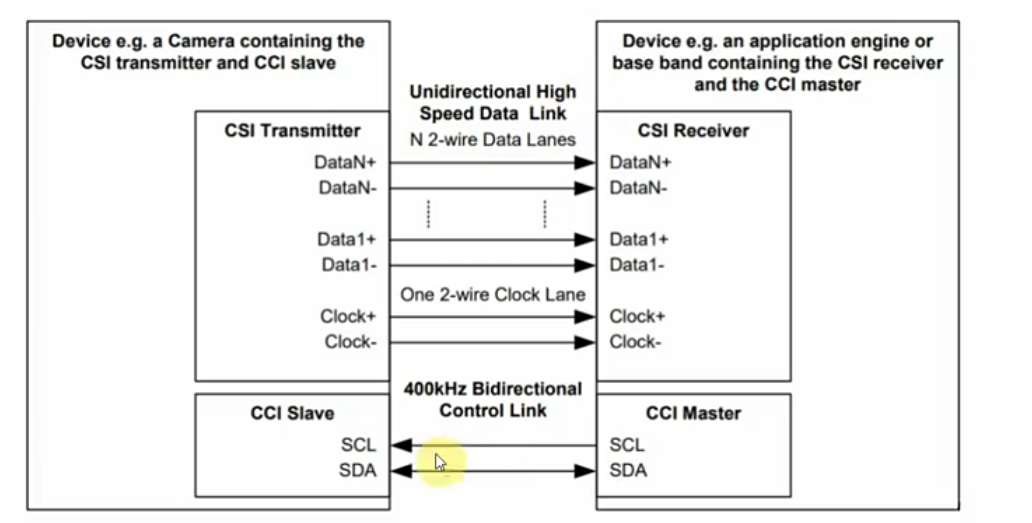

D-PHY接口图如下(一路信号由一对差分引脚来表示)：

对于摄像头，D-PHY接口仅仅是用来传递数据：摄像头发送数据，它被称为:CSI Transmitter
主控接收数据，它被称为:CSI Receiver。
主控通过I2C接口发送控制命令，它被称为:CCIMaster(CCl名为Camera Control Interface)
摄像头接收控制命令，它被称为:CCISlave。

四、subdev和media子系统

4.1 subdev子系统

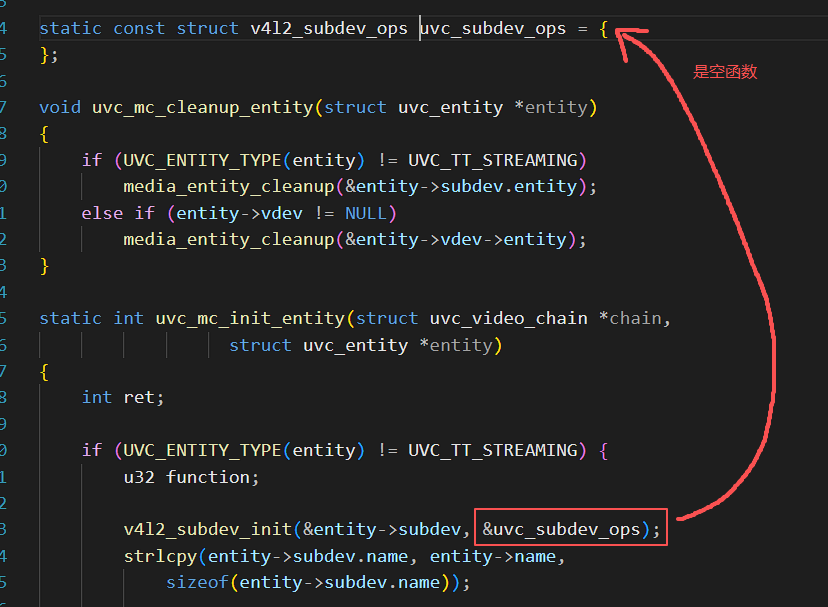

在 UVC 摄像头驱动中，确实会涉及到 subdev（sub-device）机制。每一个 uvc_entity 结构体内部都包含一个 struct v4l2_subdev subdev 成员，用于与 V4L2 框架中的子设备接口保持一致。然而，在实际的 UVC 实现中，这些 subdev 的 ops（操作函数集）通常为空，即并未注册任何具体的回调函数。这意味着虽然 UVC 驱动在结构上支持 subdev 概念，但其功能实现是空的或占位的。

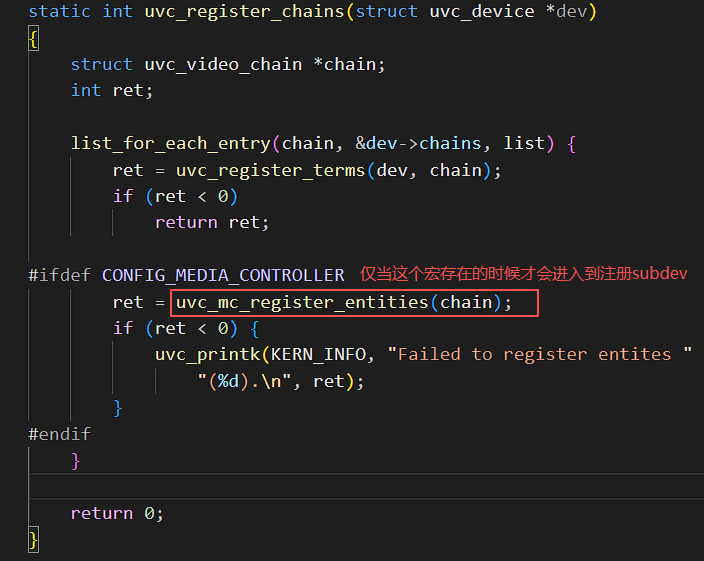

需要注意的是，只有当内核配置项 CONFIG_MEDIA_CONTROLLER 被启用时，UVC 驱动才会真正创建并注册这些 subdev 实例，以便与媒体控制器框架（Media Controller Framework）交互。如果该选项未启用，则不会执行 subdev 的初始化过程。

此外，在 UVC 摄像头中，各个 uvc_entity（如处理单元、选择器单元、终端等）的功能区分性较弱，且大多通过标准化的 UVC 协议接口进行统一控制。因此，没有必要为每一个 entity 都单独生成对应的 subdev 设备并提供独立的驱动程序支持。

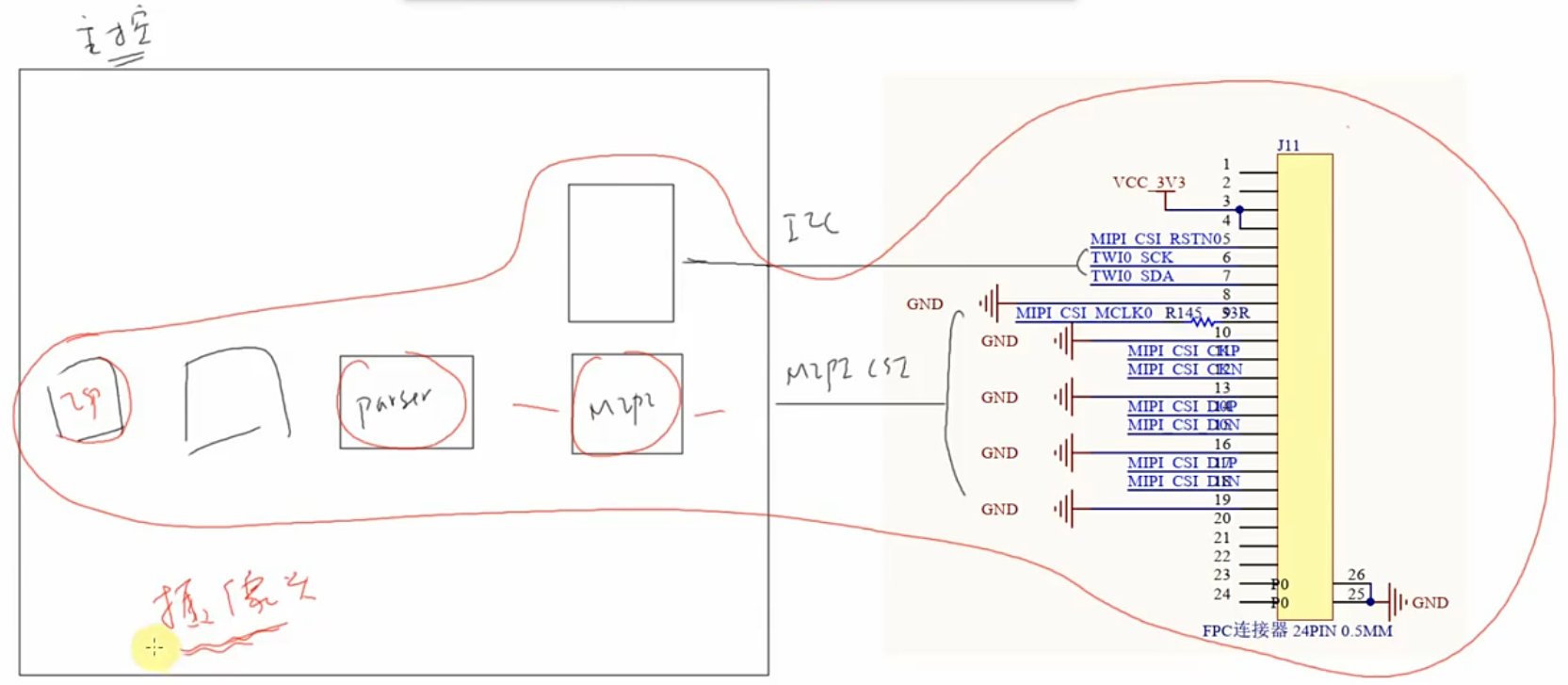

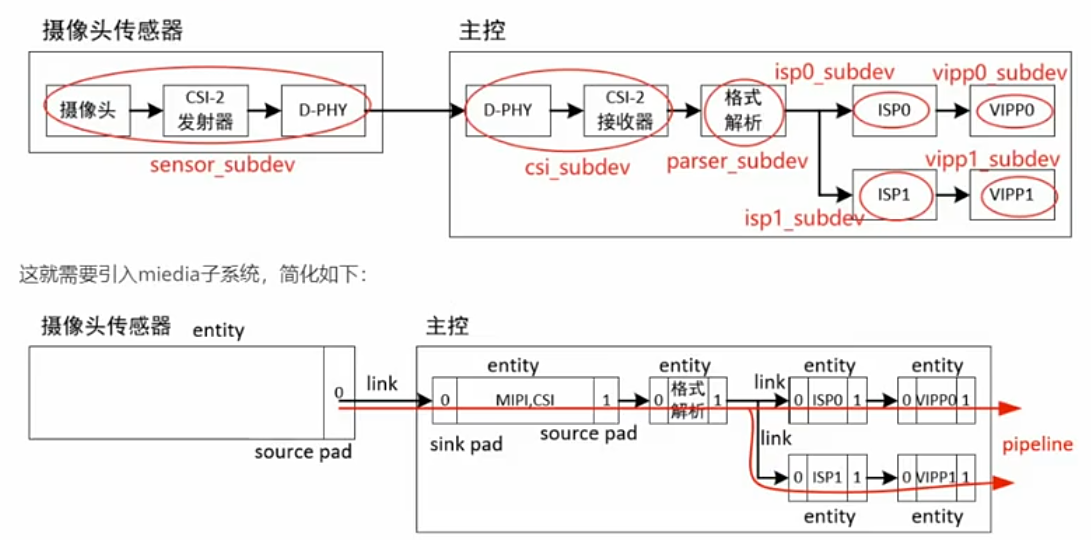

下图展示了一个典型的 MIPI 摄像头系统结构。该系统由多个关键模块共同组成，包括 MIPI 接口、摄像头传感器硬件（Sensor）、数据解析模块（Parser）、图像信号处理器（ISP） 等部分。这些组件协同工作，从图像采集、数据传输到图像处理的整个流程，共同构成一个完整的摄像头系统。

MIPI 摄像头不像 UVC 那样把所有功能都集成在一个 USB 设备里。它通常由多个独立硬件模块组成，例如：

1. Sensor（图像传感器）：负责图像采集；

2. Lens/AF 驱动器：控制镜头或对焦；

3. Parser（CSI-2 接口解析模块）：解析 MIPI CSI-2 数据流；

4. ISP（Image Signal Processor）：负责去噪、白平衡、色彩校正等；

5. Scaler / Output 节点：输出最终图像流。

这些模块往往由不同的驱动程序控制，有的属于外部 I2C 器件（比如 Sensor），有的集成在 SoC 内部（比如 ISP）。所以说MIPI摄像头需要使用 v4l2_subdev 来分别表示各个模块（Sensor、Parser、ISP 等），并通过 Media Controller 建立完整的数据流拓扑。

因此，对于每一个 subdev 驱动而言，只需专注于实现该功能单元自身的控制与数据处理逻辑，而不需要直接关心与其他模块的连接关系。

模块之间的连接关系（即数据流向、控制路径）由 Media Controller 框架 统一管理，并通过 media graph 描述。这样可以实现模块化、可复用和灵活的系统设计。

这些模块被抽象为subdev，原因有2:

1. 屏蔽硬件操作的细节，有些模块是I2C接口的，有些模块是SPI接口的，它们都被封装为subdev

2. 方便内核使用、APP使用:可以在内核里调用subdev的函数，也可以在用户空间调用subdev的函数:很多厂家不愿意公开ISP的源码，只能在驱动层面提供最简单的subdev，然后通过APP调用subdev的基本读写函数进行复杂的设置。

使用media来描述不同subdev之间的联系关系。 在media子系统中，每一个实体被称为一个media_entity，entity跟外界的联系被称为pad(可以认为是端口)，端口和端口之间的连接称为media_link。 完成的信号通道称为pipeline。

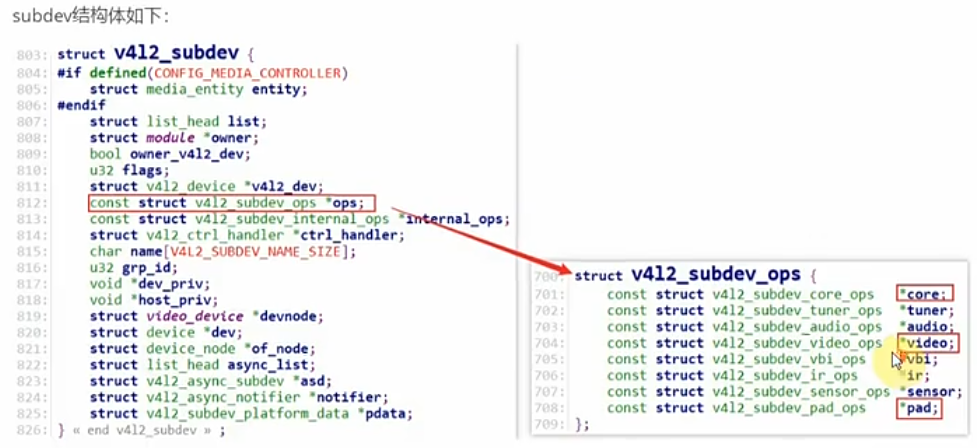

4.1.1 subdev结构体

编写subdev驱动程序的时候，核心就是实现各类ops结构体的函数。其中重点是v4l2_subdev_core_ops、v4l2_subdev_video_ops、v4l2_subdev_pad_ops。

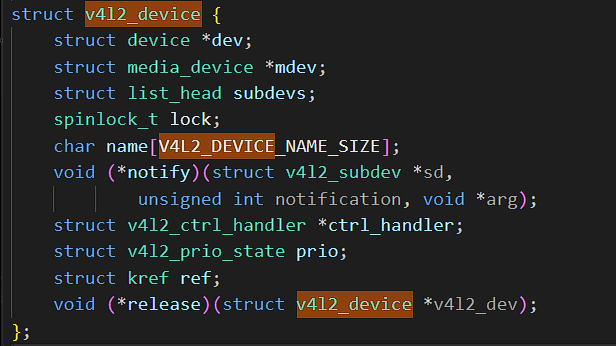

一个摄像头驱动程序中只有一个v4l2_device，其结构体中含有一个subdevs的链表，用来管理多个注册的subdev之间的关系，v4l2_subdev中的media_entity 就是为了和media子系统挂上关系，进行管理。

4.1.2 media子系统的数据结构

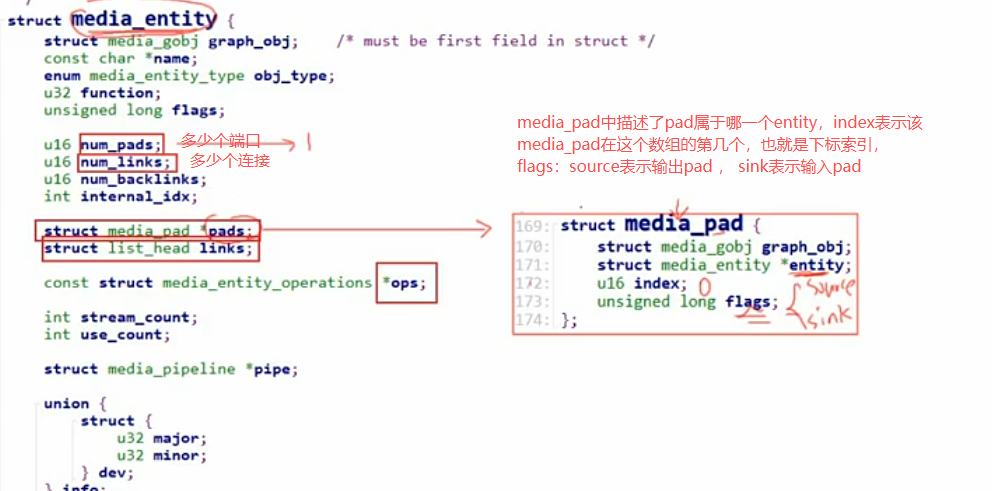

每一个subdev中都含有一个media_entity结构体，这个结构体是用来描述各个subdev之间的关系，现在我们来看一下这个结构体中的信息有哪些？首先num_pads表示有几个端口(输出输入端口)，num_links表示有多少个连接，然后有多少个端口其media_pads结构体数组就会有几项media_pad结构体，这个media_pad结构体中含有其的flag(是输出还是吸入pad)，pad数组的索引，以及属于哪一个entity。

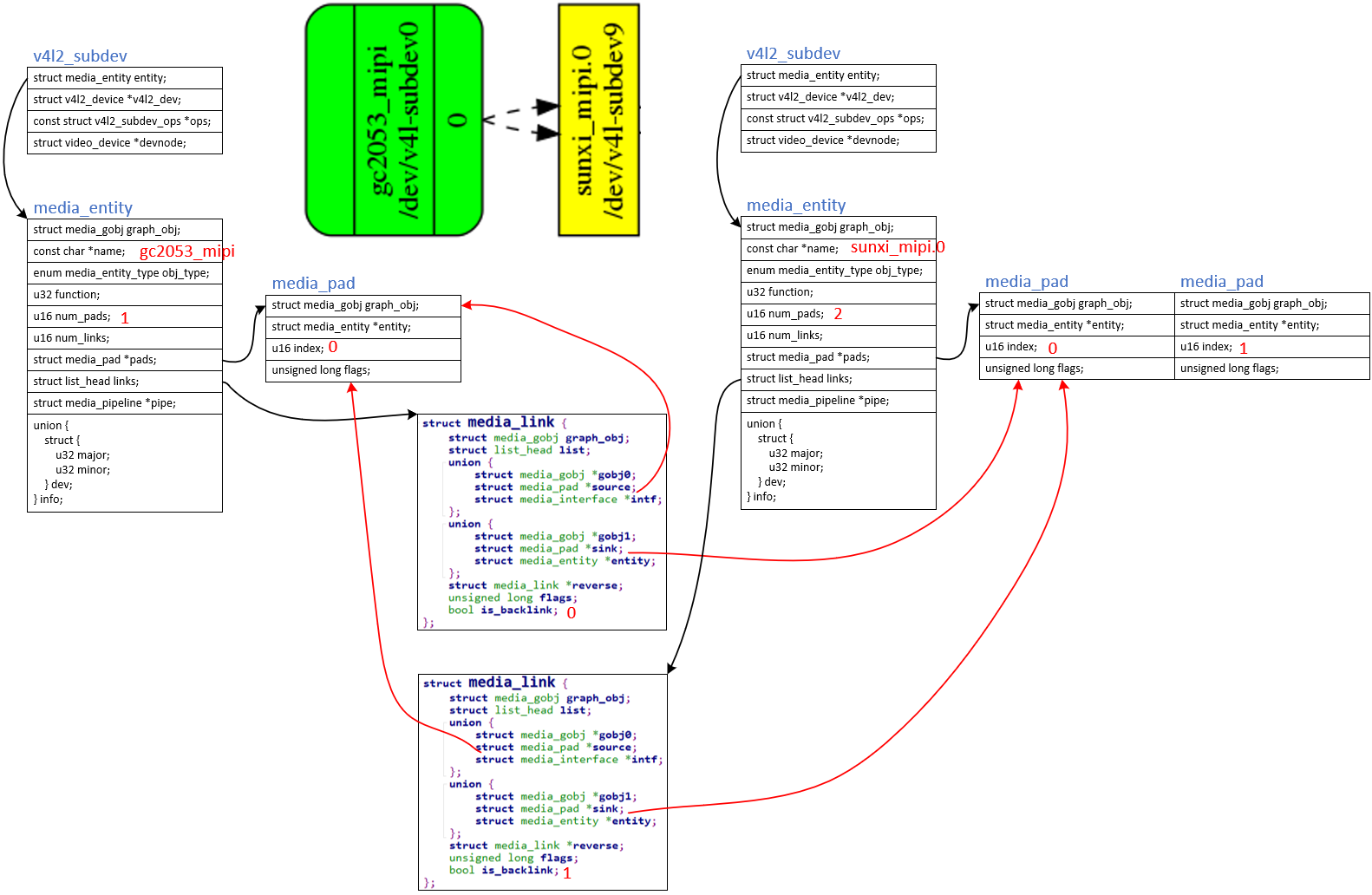

为了给两个subdev或者说是media_entity建立连接(由另外一个驱动程序决定)，需要创建一个media_link结构体，media_link中的struct media_pad * source 指向输出的source pad ， 而struct media_pad * sink指向输出的pad，建立好连接之后会将这个结构体放入media_entity 的links链表。调用关系如下图所示。这些关系均会被放入media_device结构体中。

4.1.3 subdev的注册和使用

4.1.3.1 注册

subdev管理可以使用v4l2_device，将其注册进内核，并可以选择是否将接口暴露给应用程序，如果将接口程序暴露给应用程序，需要将其注册成字符设备/设备节点。

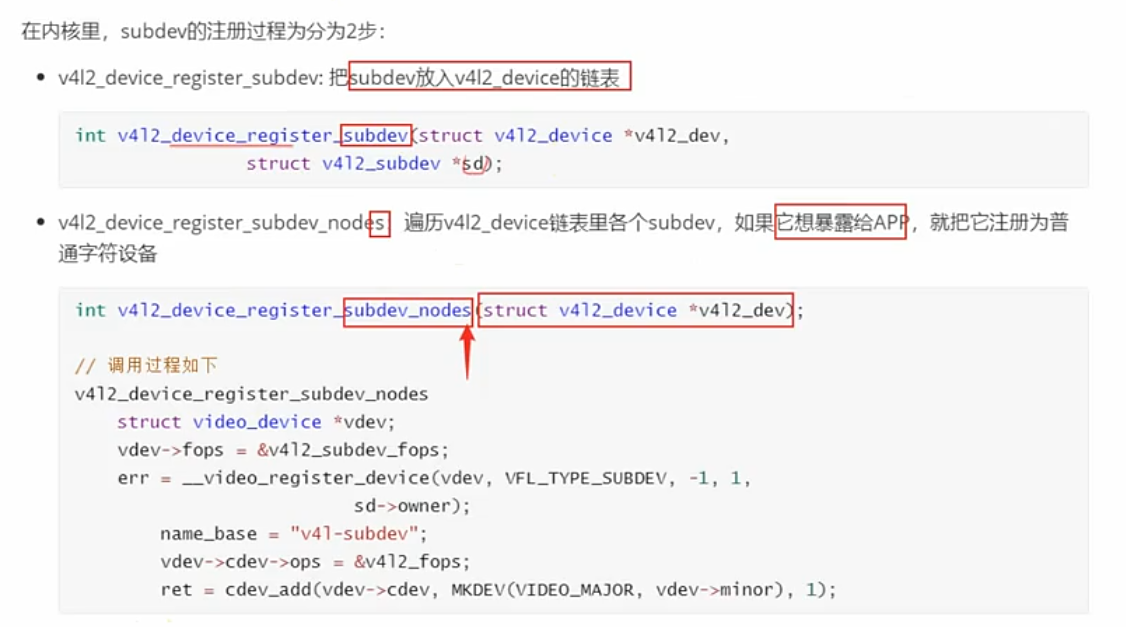

在内核中，subdev的注册过程分为两步：

1、v4l2_device_register_subdev:把subdev放入v4l2_device的链表

int v4l2_device_register_subdev(struct v4l2_deivce *v4l2_dev , struct v4l2_subdev *sd);

2、v4l2_device_register_subdev_nodes:遍历v4l2_device链表中的各个subdev，如果它想暴露给应用程序，就把它注册成一个普通的字符设备。

int v4l2_device_register_subdev_nodes(struct v4l2_device *v4l2_dev)

4.1.3.2 使用

使用可以分为两种，一种是直接在内核态使用，第二种是应用程序调用

内核态使用

在内核态可以直接调用subdev里的操作函数，也可以使用下面的宏：其主要的方法是去判断subdev中的ops.pad的function函数。

 */
#define v4l2_subdev_call(sd, o, f, args...)				\({								\int __result;						\if (!(sd))						\__result = -ENODEV;				\else if (!((sd)->ops->o && (sd)->ops->o->f))		\__result = -ENOIOCTLCMD;			\else							\__result = (sd)->ops->o->f((sd), ##args);	\__result;						\})

应用程序调用过程(看暴露给用户程序的逻辑)

调用过程这一部分需要和前面注册的流程联系起来理解，否则容易弄不清为什么会这样调用。

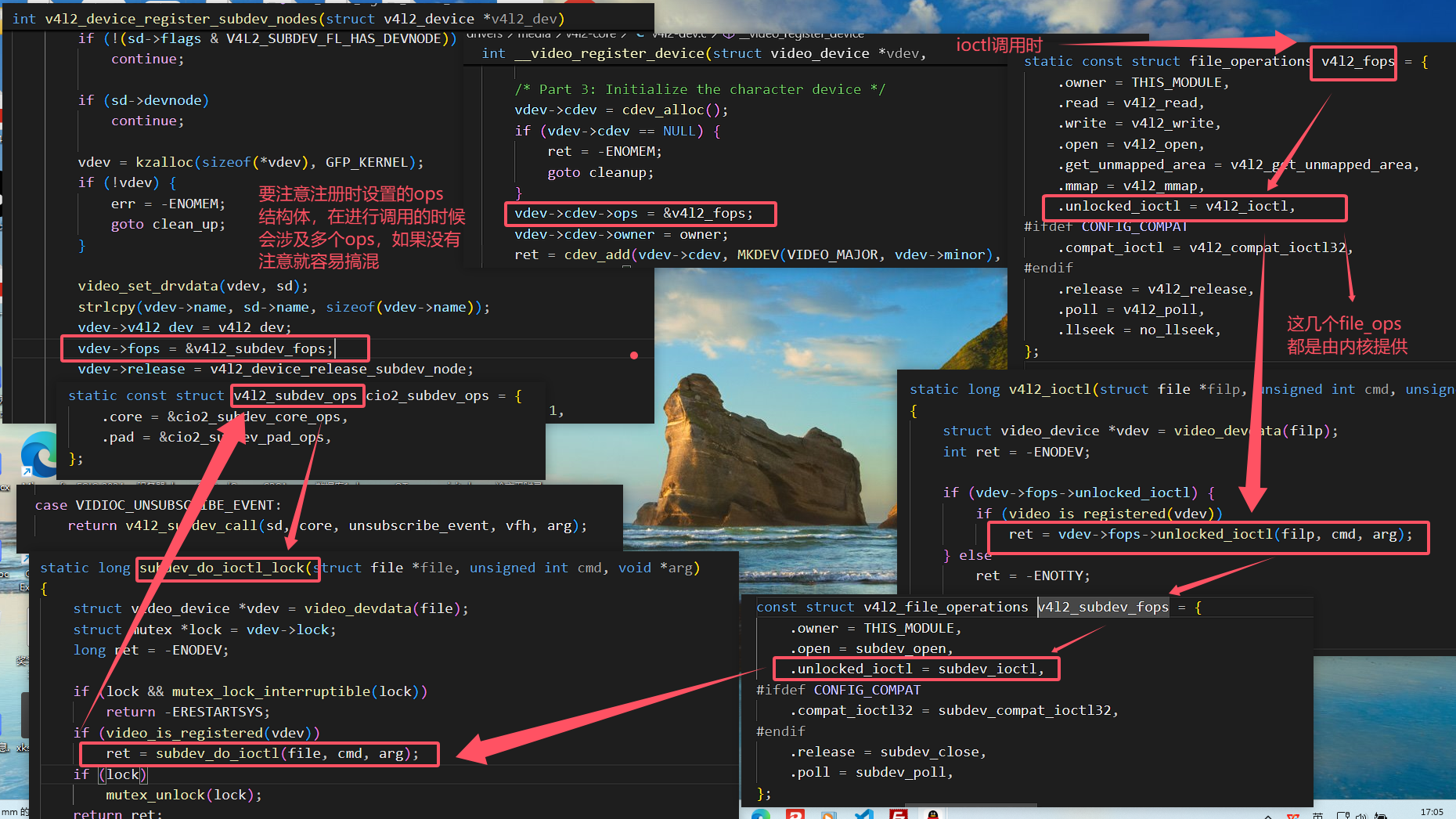

在调用 v4l2_device_register_subdev_nodes() 时，系统会为每个 subdev 创建对应的字符设备节点 /dev/v4l-subdevX，并将其 cdev 的 file_operations 设置为 v4l2_fops。
当用户空间程序打开 /dev/v4l-subdevX 节点时，内核会根据该节点的 file_operations 调用相应的操作函数。执行 ioctl 时，就会进入到 video_device 结构体中定义的 ops 操作集，该结构体类型为 v4l2_file_operations。
ioctl 函数经过一系列调用后，最终会进入 subdev_do_ioctl()。在这个函数中，系统会先判断应用层传入的命令 cmd 是否被当前驱动支持，如果匹配，就会进一步调用 subdev 内部注册的 ops，其类型为 v4l2_subdev_ops。
这样一来，用户空间发出的 ioctl 调用最终就能落到对应子设备的具体实现函数上，实现从应用层到 subdev 的完整调用链。

┌───────────────────────────────┐
│ 用户空间                      │
│ ┌───────────────────────────┐ │
│ │ open("/dev/v4l-subdev0")  │ │
│ │ ioctl(fd, CMD, &arg)      │ │
│ └───────────┬───────────────┘ │
└─────────────┼─────────────────┘│▼
┌────────────────────────────────────┐
│ 内核空间（V4L2 层）               │
│ file_operations.v4l2_fops          │
│   └─ video_ioctl2()                │
│       └─ subdev_do_ioctl()         │
│           └─ v4l2_subdev_call()    │
│               └─ sd->ops->core->ioctl() │
└────────────────────────────────────┘│▼
┌──────────────────────────────┐
│ 驱动层（subdev 实现）       │
│ struct v4l2_subdev_ops       │
│   └─ .core/.video/.pad 等子集│
│        → 具体函数(sensor_ioctl等) │
└──────────────────────────────┘

4.2、媒体media子系统的注册过程和使用

4.2.1 注册过程

4.2.1.1 两个层次

media子系统的注册分为2个层次(底层描述自己，上层描述不同media_entity之间的关系):

• 各个subdev里含有media_entity，但是多个media_entity之间的关系由更上层的驱动决定。
• 更上层的、统筹的驱动:它知道各个subdev即各个media_entity之间的联系:link。

4.2.1.2 四个步骤

media子系统的注册分为4个步骤：

1. 描述自己：各个底层驱动构造subdev时，顺便初始化里面的media_entity，比如这个entity有哪些pad

   media_entity_pads_init(&sd->entity, SENSOR_PAD_NUM, si->sensor_pads);

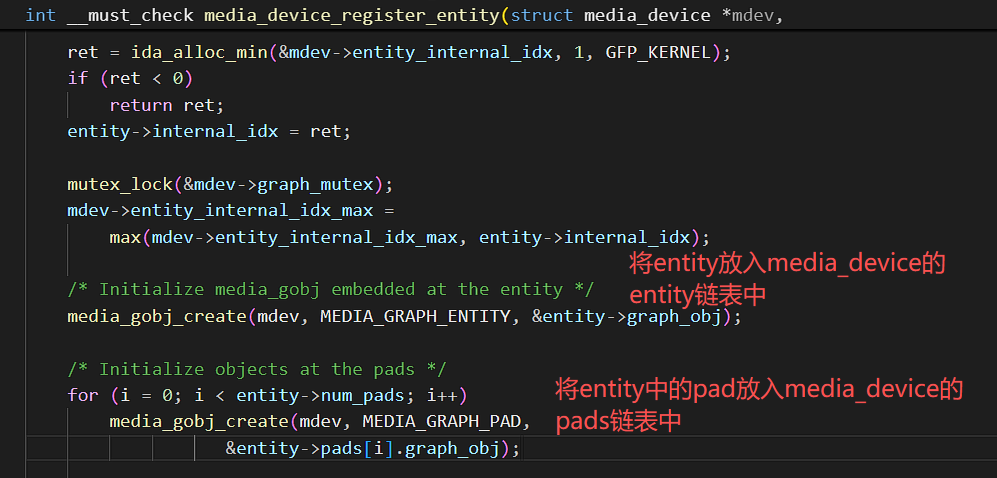

2. 注册自己：底层或者上层注册subdev时，顺便注册media_entity记录在media_device里

   v4l2_device_register_subdev()
   media_device_register_entity(v4l2_dev->mdev, entity);

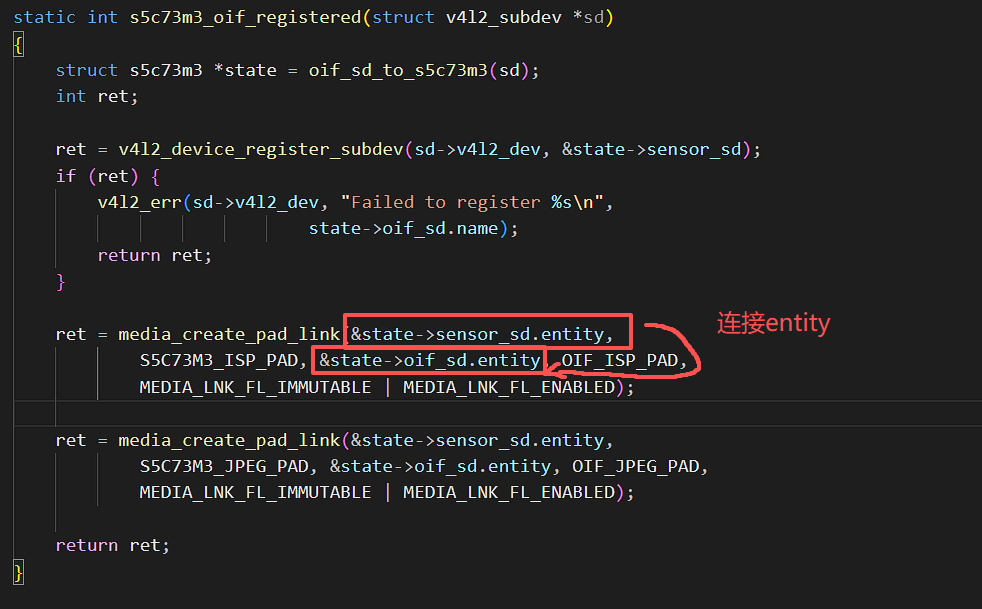

3. 和别人建立联系：subdev之上的驱动程序决定各个media_entity如何连接，比如调用media_create_pad_link

   media_create_pad_link(source, SCALER_PAD_SOURCE, sink, VIN_SD_PAD_SINK , MEDIA_LNK_FL_ENABLED);

4. 暴露给应用程序使用：subdev之上的驱动程序注册media_device：media_device里汇聚了所有的media_entity。注册的时候会去分配设置一个media_devnode，设置其中的->fops。然后设置cdev，再设置fops，cdev的fops会是一个中转作用，必定会调用到media_devnode的fops。这里会创建/dev/media*节点。

   media_device_register(&vind->media_dev)

4.2.2、media子系统的使用

应用程序打开/dev/media*设备节点，按照上述的注册流程来说，相当于打开了media_devnode节点，如果调用ioctl，就会使用到这个devnode的cdev提供的file_operations结构体中的ioctl函数，这个函数是一个中转函数，会调用到devnode中的media_file_operation结构体。

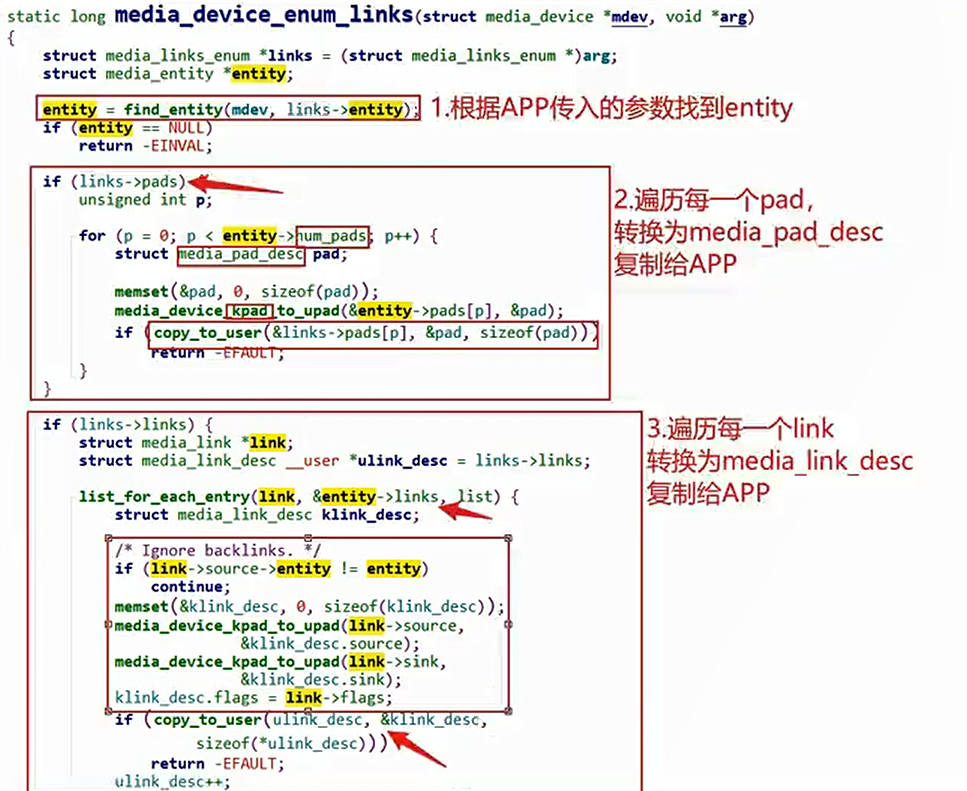

列举所有的link

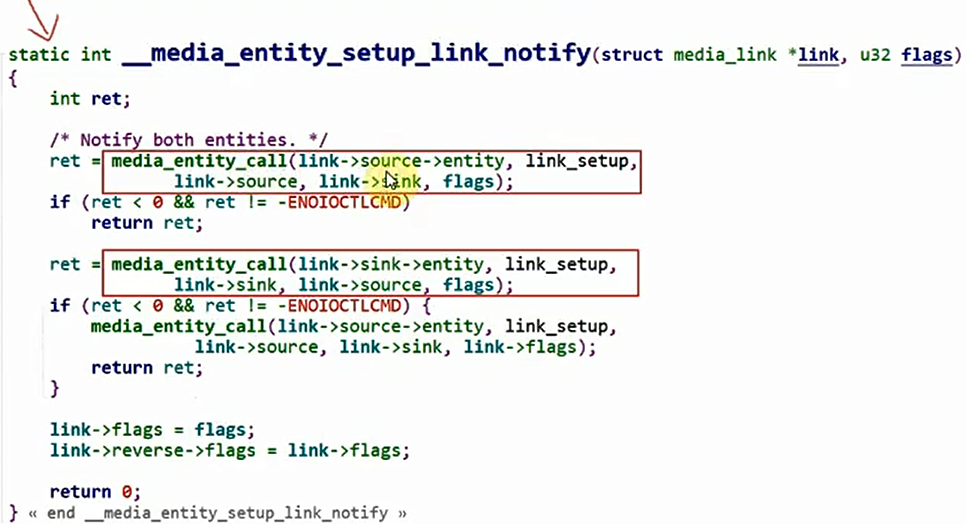

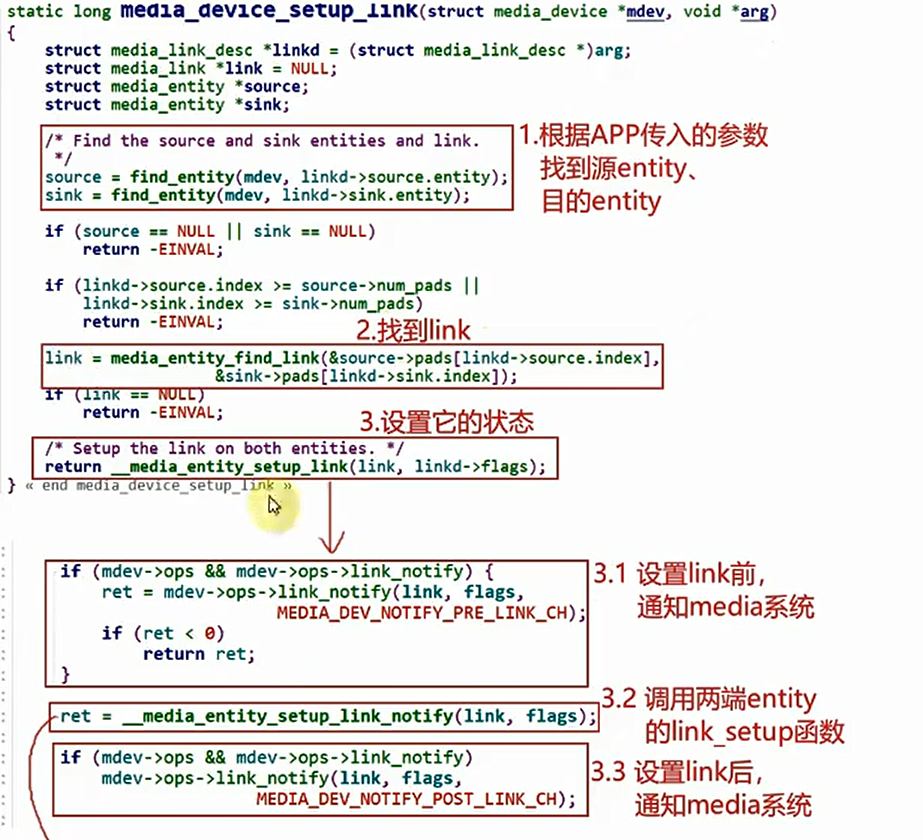

设置link状态

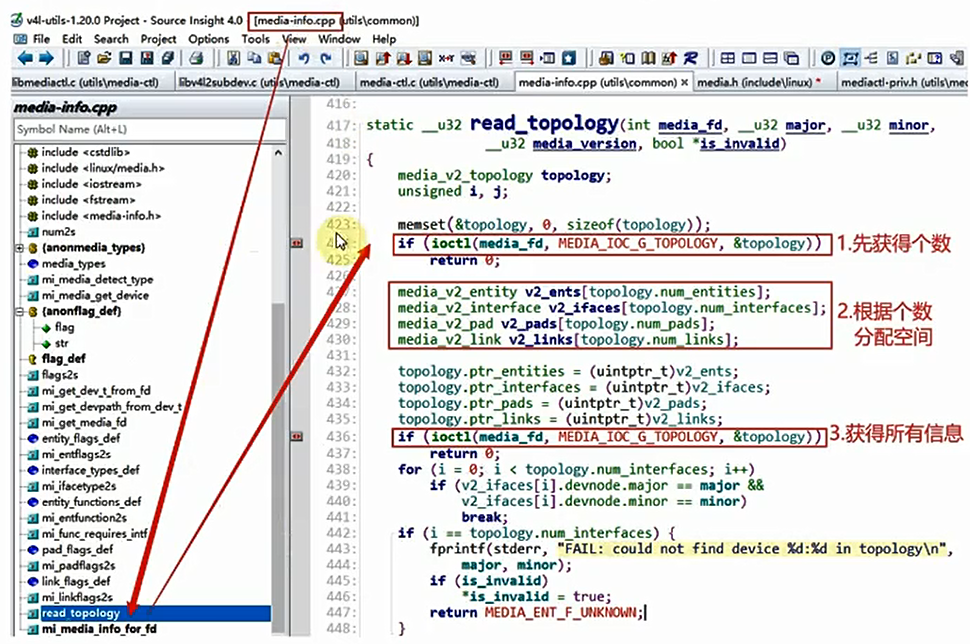

获取整体的拓扑图
