RV1106+es8388音频采集和播放调试

news 2025/10/18 5:59:46

1 问题

播放文件无声输出，采集声音数据全为0。

2 定位过程

2.1 查看pinctrl无i2s

查询指令：

cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins |grep i2s

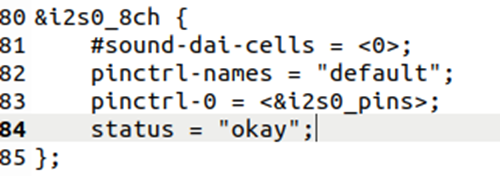

发现无i2s的相关管脚定义，修改设备树，增加pinctrl，代码如下：

在这里插入图片描述

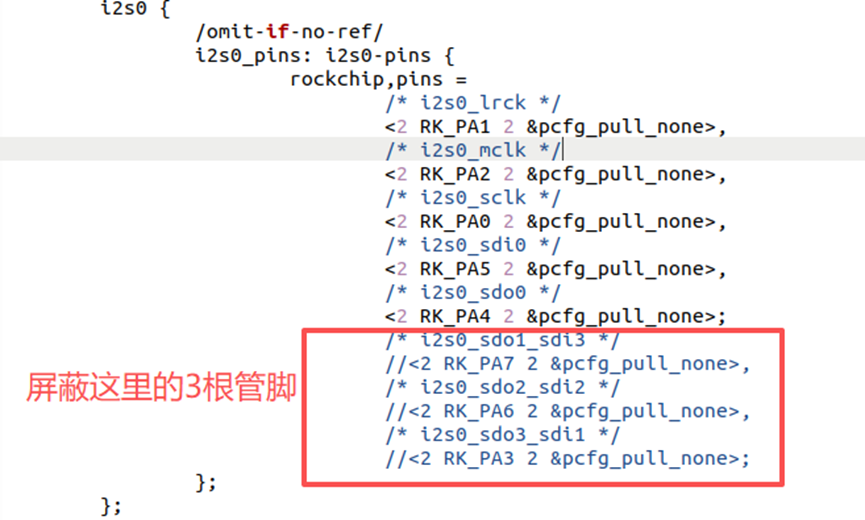

同时i2s0_pins也要修改，如下：

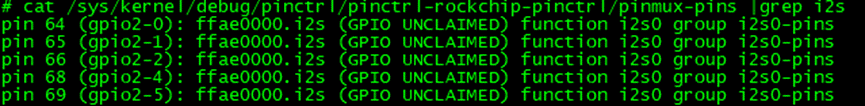

修改完后，pinctrl正确：

如果还不对，估计是有和别的功能的管脚定义冲突了，需要再检查设备树。

2.2 示波器抓无MCLK信号

此时问题依然，抓i2s的信号。

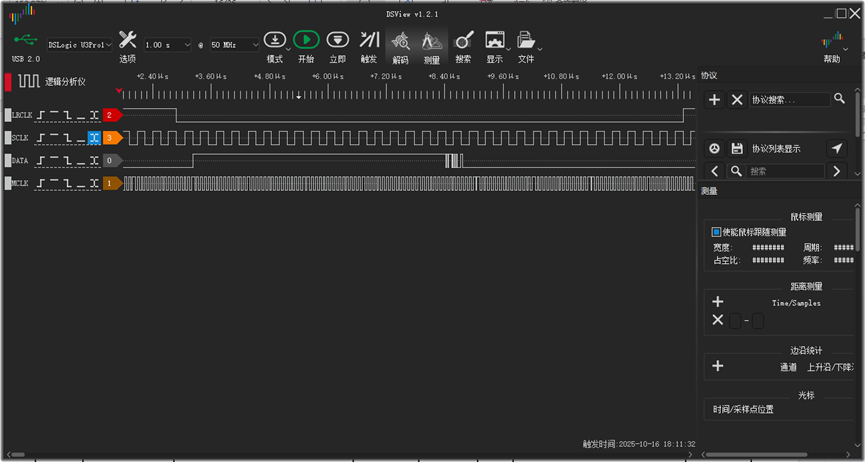

下图逻辑分析仪抓的，实际上MCLK使用示波器抓有波形的，但是幅值只有不到100mv，正常的应该是3.3V。
在这里插入图片描述

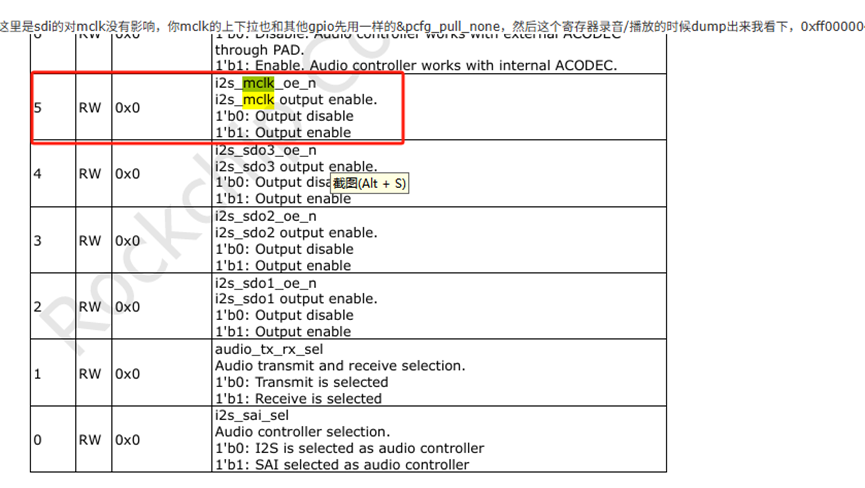

针对无MCLK的问题，通过redmine和官方沟通给出一个指令，devmem 0xff000004 32，显示确实是MCLK没有使能，图示如下：

手动配置使能：devmem 0xff000004 32 0xffff2220（具体定义官方文档需要申请，这里不纠结了）

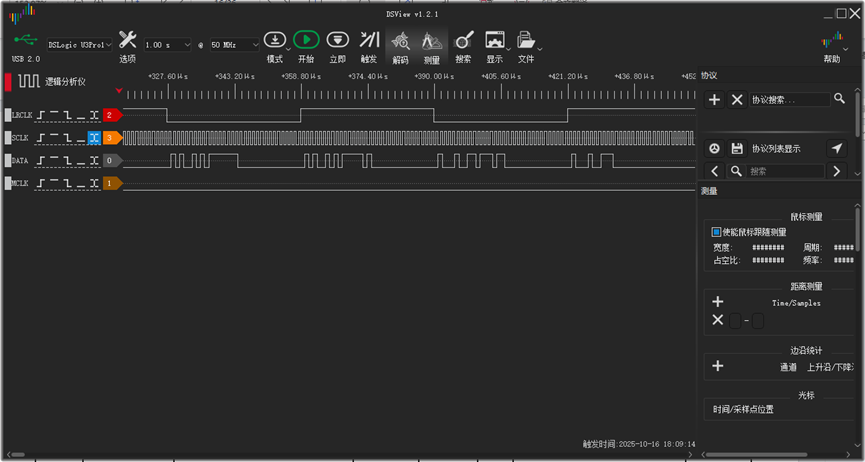

配置后MCLK有输出，示波器测量电压也是3.3v，波形如下：

在这里插入图片描述

2.3 ES8388无输出

此时依然是问题依旧。

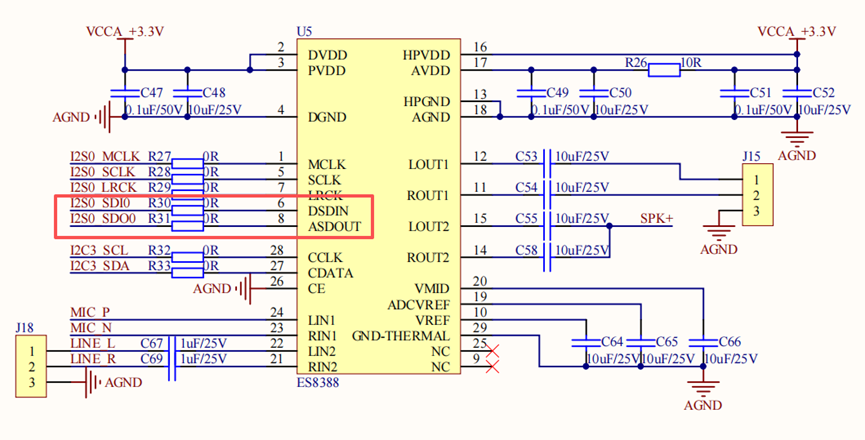

不经意间发现，rv1106的SDO是接在es8388的SDO上的：
在这里插入图片描述

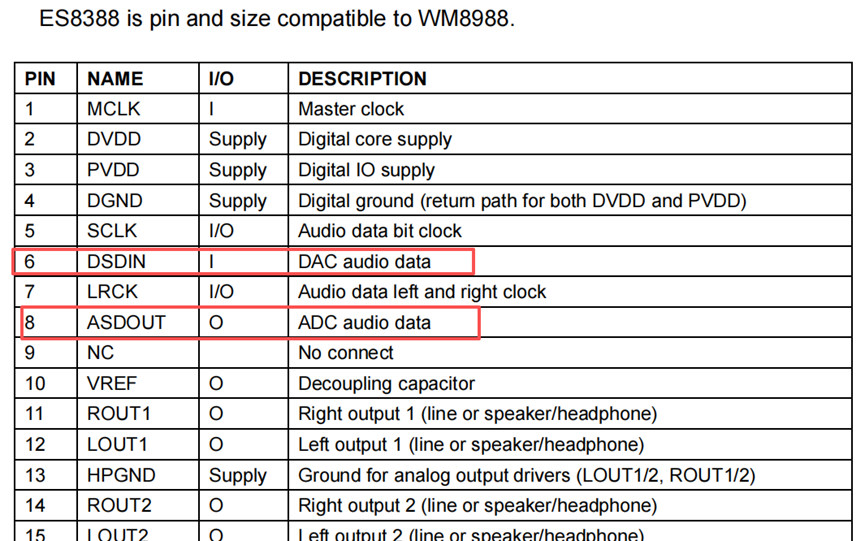

Es8388手册中明确pin6为输入，pin8为输出：

硬件飞线，使得sdo对sdi，sdi对sdo，文件播放正常，录音正常。

3 设备树的要点

3.1 pinctrl

i2s0 {/omit-if-no-ref/i2s0_pins: i2s0-pins {rockchip,pins =/* i2s0_lrck */<2 RK_PA1 2 &pcfg_pull_none>,/* i2s0_mclk */<2 RK_PA2 2 &pcfg_pull_none>,/* i2s0_sclk */<2 RK_PA0 2 &pcfg_pull_none>,/* i2s0_sdi0 */<2 RK_PA5 2 &pcfg_pull_none>,/* i2s0_sdo0 */<2 RK_PA4 2 &pcfg_pull_none>;/* i2s0_sdo1_sdi3 *///<2 RK_PA7 2 &pcfg_pull_none>,/* i2s0_sdo2_sdi2 *///<2 RK_PA6 2 &pcfg_pull_none>,/* i2s0_sdo3_sdi1 *///<2 RK_PA3 2 &pcfg_pull_none>;};};

&i2s0_8ch {#sound-dai-cells = <0>;pinctrl-names = "default";pinctrl-0 = <&i2s0_pins>;status = "okay";
};

3.2 8388驱动

&i2c3 {status = "okay";es8388: es8388@10 {status = "okay";compatible = "everest,es8388", "everest,es8323";reg = <0x10>;clocks = <&cru I2S0_8CH_MCLKOUT>;clock-names = "mclk";assigned-clocks = <&cru I2S0_8CH_MCLKOUT>;assigned-clock-rates = <12288000>;#sound-dai-cells = <0>;};};

3.3 8388声卡驱动

es8388_sound: es8388-sound {status = "okay";compatible = "simple-audio-card";simple-audio-card,name = "Erockchip,es8388-codec";simple-audio-card,format = "i2s";simple-audio-card,mclk-fs = <256>;simple-audio-card,cpu {sound-dai = <&i2s0_8ch>;};simple-audio-card,codec {sound-dai = <&es8388>;};};

//关闭rv1106的原有声卡定义

acodec_sound: acodec-sound {status = "disable";compatible = "simple-audio-card";simple-audio-card,name = "rv1106-acodec";simple-audio-card,format = "i2s";simple-audio-card,mclk-fs = <256>;simple-audio-card,cpu {sound-dai = <&i2s0_8ch>;};simple-audio-card,codec {sound-dai = <&acodec>;};
};

4 基本调试指令

cat /proc/asound/cards  //查看声卡
cat /sys/kernel/debug/regmap/3-0010/registers  //查看8388的寄存器
cat /sys/kernel/debug/clk/clk_summary | grep i2s0_8ch_mclkout  // 查看mclk的频率
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins |grep i2s  //查看管脚映射

rk_mpi_amix_test --list_contents //查看指令，具体的在sdk的文档中也有介绍rk_mpi_ai_test --sound_card_name=hw:0,0 --device_rate=16000 --device_ch=2 --out_rate=16000 --out_ch=2 --output=/tmprk_mpi_ao_test -i /tmp/test.pcm --input_rate=48000 --input_ch=2 --device_rate=48000 --device_ch=2 --bit=16 --sound_card_name=hw:0,0rk_mpi_ao_test -i /tmp/cap_out.pcm --input_rate=16000 --input_ch=2 --device_rate=16000 --device_ch=2 --bit=16 --sound_card_name=hw:0,0

i2cdetect -y 3  //查看iic总线//输出增益
i2cget -f -y 3 0x10 0x2e  //L out1 vol  0x1e = 0
i2cget -f -y 3 0x10 0x2f  //R out1 vol
i2cget -f -y 3 0x10 0x30  //L out2 vol
i2cget -f -y 3 0x10 0x31  //R out2 voli2cset -f -y 3 0x10 0x2e 0x1e
i2cset -f -y 3 0x10 0x2f 0x1e
i2cset -f -y 3 0x10 0x30 0x1e
i2cset -f -y 3 0x10 0x31 0x1e

5 MCLK使能配置

上边已经找到了MCLK无输出的原因，所以要加到代码中，添加代码到es8388的probe或者i2s的probe。
我这边加到了es8388的probe中，具体代码如下：

void __iomem *reg_addr;
int val = 0 ;
printk("-------------------mclk out enable set\n");
reg_addr = ioremap(0xff000004, 4);
if (reg_addr) {writel(0xffff2220, reg_addr);val = readl(reg_addr);printk("-------------------val = 0x%x\n",val);iounmap(reg_addr);
} else {printk("-------------------Failed to map CPU config register\n");
}
