摩尔信使MThings入门教程3
读写设备数据
摩尔信使MThings提供多种方法读写设备数据，包括单次读、批量读、轮询、写指令。

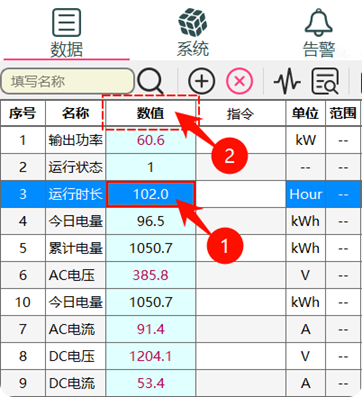

单次读和批量读
❶双击需要读取数据行的“数值”单元格。
❷双击“数值”表头，可实现单次读所有行数据。
注意：
当设备由于被禁用或链接已关闭，将无法成功启动单次读。
单次操作并非仅面向单寄存器，如数据由多个连续寄存器组成，也支持单次操作。
轮询设备数据

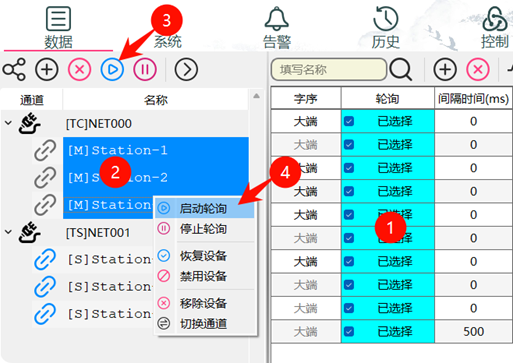

❶确认和勾选需要轮询的数据；
❷选择需要轮询的设备；
❸点击“启动轮询”按钮即开启轮询，点击“停止轮询”按钮即停止轮询。
❹ 快速启动：右键菜单点击“启动轮询”。
注意：
如希望设备启动后立即开始轮询，可修改设备高级参数中的“启动后立即轮询”。
如需改变轮询的数据范围，重新勾选“轮询”的数据组合。设备“轮询”相关的参数变化后，需要重启轮询方可生效。
当设备由于被禁用或链接已关闭，将无法成功启动轮询。

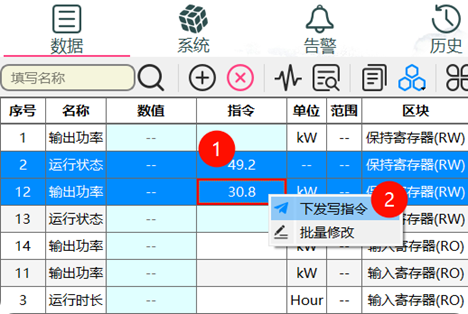

写设备指令
❶双击编辑“指令”单元格，输入下发数据的目标值；
❷选择待写入指令的数据行，右键菜单，点击“下发写指令”，立刻下发写数据指令。
注意：
仅线圈状态和保持寄存器支持该操作。
当设备由于被禁用或链接已关闭，将无法成功启动写功能。
写数据操作并非指单寄存器，如数据由多个连续寄存器组成，同样支持单次操作。

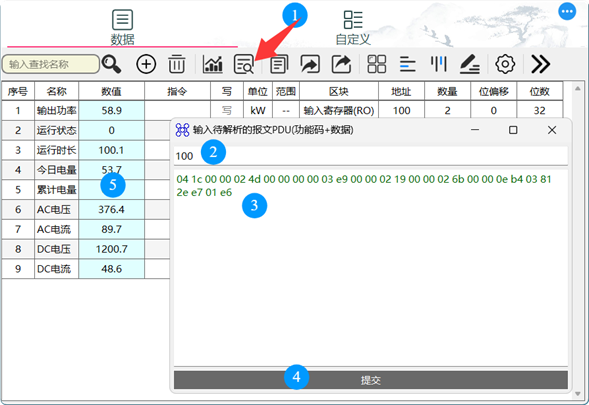

MODBUS报文解析
摩尔信使MThings支持一键解析MODBUS读写报文(读数据的响应报文和写数据的请求报文)：自动将原始报文中的 BIT 与寄存器数据按现有设备配置映射到数据表，无需手动逐字节计算，传输内容即刻可视。
❶ 单击“解析报文”按钮，打开解析报文输入页面。
❷ 如原始报文为读数据响应报文，需输入起始数据地址（报文传输地址，以请求帧内容为准），否则可不输入。
❸ 输入原始报文PDU，去除原报文中的头部分，从功能码开始。
❹ 单击“提交”按钮。
❺ 查看解析后的数据。

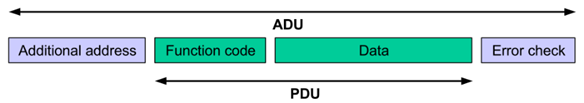

PDU定义:
数据查找和筛选

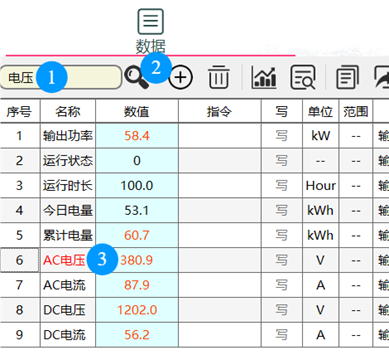

数据查找
当数据配置行数较多，用户需要快速定位某个数据行时，可通过搜索数据名称，将表格快速滚动到指定位置。
❶ 输入待查找数据名称中的部分关键字（区分大小写）。
❷ 单击搜索按钮。
❸ 如有匹配项，表格将自动滚动到相应位置，数据名称字体标红。
注意：
如存在多个匹配项，用户可多次单击搜索按钮，查找功能将持续遍历表格其它行，并标识出匹配项目。
搜索范围仅包含“名称”列。
数据筛选
数据页面提供了多种信息筛选方法，便于用户更快更好的聚焦关键信息。

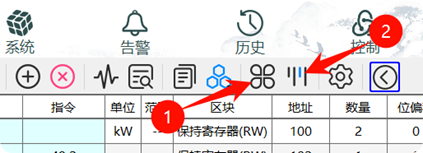

❶单击“筛选区块”按钮，可隐藏/显示指定的数据块类型。
❷单击“筛选列”按钮，可隐藏/显示指定的表格列。
注意：
筛选区块操作仅为临时操作，重启软件后，所有区块将重新显示。
筛选列操作将存储配置文件，重启软件后将保持上一次选择的显示/隐藏状态。
从机数据仿真
模拟从机设备数据的回复过程不需要手动触发，当接收到主机请求后，软件自动组包回复。
模拟从机也支持数据曲线、解析报文，操作方法参考上一章节。
操作入口

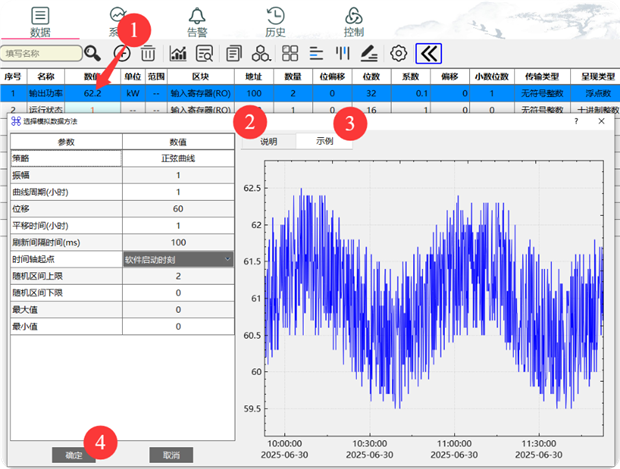

❶双击需要模拟数据的“数值”单元格，打开“选择模拟数据方法”页面。
❷配置模拟数据方法前，参考不同的曲线说明。
❸配置模拟数据方法完成后，参考示例曲线。
❹单击“应用”生效模拟数据方法。
提示：
可将一行“数值”单元格拖拽至另一行“数值”单元格处，实现模拟数据配置快速拷贝。
模拟数据方法参数说明
策略
定义模拟方法，默认为固定值
刷新间隔时间(ms)
数值更新的间隔时间，间隔时间内，数值维持不变。
时间轴起点
定义曲线时间轴的原点位置。
随机区间上下限
基于已有的曲线数值，当定义有效随机区间后，叠加范围内的随机数。如上下限相同，代表无随机。
极大值/极小值
基于已有的曲线数值，当定义有效极值范围，曲线数值将被约束在此范围，一般可用于曲线削峰填谷。如极大值极小值相同，代表关闭该功能。
仿真策略说明
固定值/直线/抛物线/正弦曲线/方波
参考软件界面中说明
预置数据
每条数据之间通过换行符作为间隔；
支持从excel中整列数据拷贝至数据窗口；
当刷新间隔设置为0时，按行循环回复主机的请求；
当软件重启，数据回复将会重置。
关联模式
关联其他模拟主机的任意数据，用于整合关键信息转发至北向设备。
实时数据曲线
摩尔信使MThings提供了强大且免费的毫秒级实时数据曲线功能，实时数据曲线是多数据曲线的容器，一条曲线即为一个图例：
最高50通道数据流并行采集与图形化呈现；
配备毫秒级响应引擎，确保工业级实时性要求；
可持续稳定运行24小时，满足长周期监测需求；
双Y轴显示架构，支持主/副坐标轴独立配置；
坐标轴量程自适应；
动态游标：提供时域/值域双向定位；
参考线：支持以时间点纵向切片对比图例数值；
快速截图：一键生成PNG高清图像；
数据归档：支持CSV标准格式导出；
数据回放：支持导入CSV数据分析过往数据；

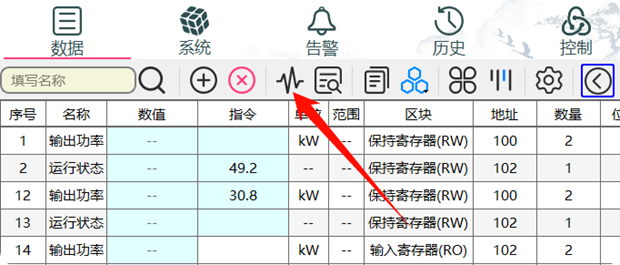

操作入口

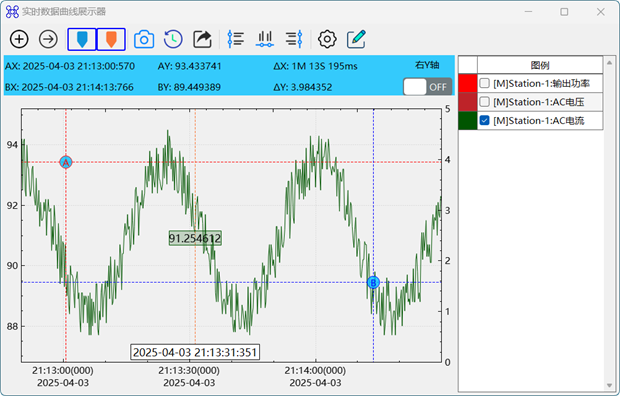

曲线查看
曲线视图中包含工具栏、图例显示区、数据曲线（图例）列表。
右侧图例列表中包含处于显示状态的图例，前置色块与曲线颜色一致。
图例显示区可同时展示多个图例及其参数。
图例默认关联于左Y轴，也可通过配置将部分图例关联至右Y轴。
查看操作方法如下：
用户可在图例显示区任意位置，长按鼠标左键，任意方向拖动图例显示区域。
用户可在图例显示区任意位置，通过鼠标滚轮控制图例显示区域放大或缩小。
用户可单击曲线中任意位置，显示曲线中数据点的详细信息。
用户可单击坐标轴，实现单轴范围的放大或缩小。

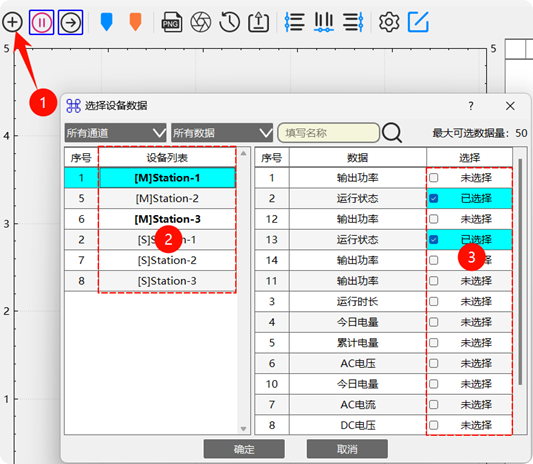

添加数据曲线(图例)
❶单击工具栏中“添加”按钮，打开设备数据选择页面。
❷选择数据所属设备。
❸选择数据。

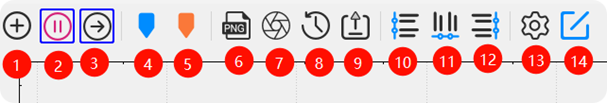

工具栏说明
❶添加图例；
❷启动/停止实时数据录波；
❸ 使能后，最新数据总是显示在时间轴最右侧；
❹启动游标功能；
❺启动参考线功能；
❻截图，保存为PNG文件；
❼ 截图至粘贴板；
❽回放数据文件；
❾导出所有图例的数据，并保存为csv文件；
❿编辑左Y轴参数；
⓫显示时间轴参数，微调时间轴范围；
⓬编辑右Y轴参数；
⓭编辑高级参数；
⓮编辑图例参数；
坐标轴参数说明
范围自适应
控制Y轴是否伴随曲线数据范围自动调整。
最大值
当“范围自适应”关闭后，可手动设置Y轴的范围上限
最小值
当“范围自适应”关闭后，可手动设置Y轴的范围下限
警戒线1/警戒线2
开关
警戒值1/警戒值2
按照设置值虚线显示在曲线展示器上
高级参数说明
刷新模式
可设置为“读取缓存”或“主动推送”模式；
读取缓存：根据设定的“刷新间隔”一次同步读取所有图例缓存数据，可确保所有数据在同一时刻更新；
主动推送：软件后台获得数据后即刻更新图例，可最大程度保真数据，但不同图例的数据可能分布于不同时刻。
刷新间隔(ms)
控制曲线展示器数据刷新间隔时间。
最大持续时间（小时）
控制曲线中所有数据最长保留时间，超过该时间后，曲线数据将被自动移除。
窗口时长（秒）
指定时间轴可显示的时间长度，该值应小于“最大持续时间”参数。

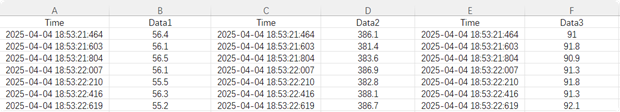

数据回放格式要求
支持的数据回放文件要求如下：
首行应包含标题，有效数据从第二行开始；
列数据应为：时间戳、数据、时间戳、数据…；时间戳格式应为：“yyyy-MM-dd hh:mm:ss:zzz”。
报文管理
通道报文作为重要调试信息，摩尔信使MThings提供丰富且友好的方法进行报文管理。

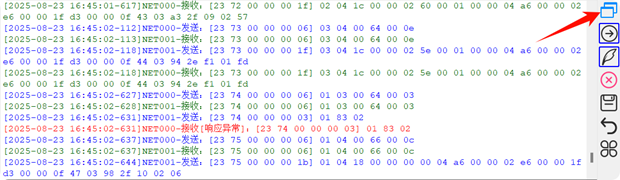

查看通道报文

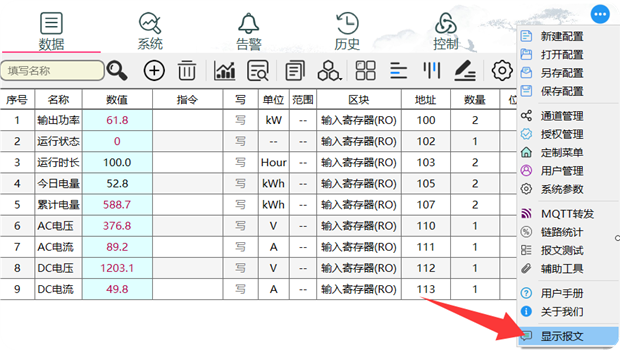

软件默认不开启报文浏览窗口，需进入“更多功能”菜单，并点击“显示报文”子菜单，则报文窗口将嵌入软件窗口的下方。
单击“停靠”按钮，报文页面将弹出作为独立窗口。一般可用于电脑多屏场景，调试操作和报文浏览互不影响。

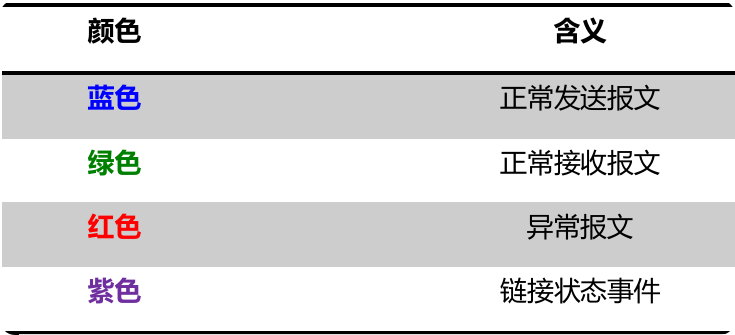

报文颜色定义如下：
提示：
为便于用户识别，如接收到MODBUS-TCP报文，报文显示时将MBAP中发送序号、协议类型、数据长度共6字节作为首部放入一对“[ ]”中。
常用操作说明
❶点击“接收”按钮，可开始或关闭报文接收。
❷软件默认开启报文着色功能，如果报文更新频率大于2000条/秒，建议关闭该功能，避免软件过载。
❸单击“立即清空”按钮，可清空报文窗口中所有报文。
❹如需存储报文，点击该按钮，选择存储路径，软件立即开始创建报文文件，并开始数据存盘（周期10秒更新），再次点击该按钮，则视为关闭报文存储功能。
❺基于可视化，软件针对MODBUS-ASCII、MODBUS-TCP进行部分加工转换，如调试过程中需要，可勾选“原始字节流”查看原始二进制字节流报文。
❻单击“筛选链接”按钮，指定部分链接，可将暂不关心的链接报文过滤。
提示：
筛选链接后，被过滤的报文将不会存盘。
定时清空或手动清空不会影响存盘数据。
串口抓包
如需进行串口抓包，在目标串口链接中创建任意一个模拟主机设备即可，无需设备数据配置，进入链接报文窗口即可查看被监听串口收到的所有数据。
不推荐使用本软件进行串口抓包，建议选择通用串口工具。

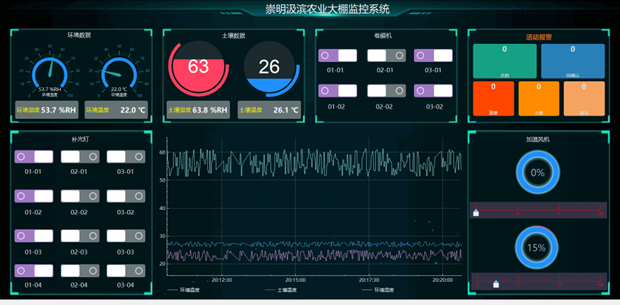

系统组态
系统数据页面提供组态功能，支持用户基于已有的设备数据进行灵活而直观的数据展示和操作，该功能需获得授权后方可商用，个人使用不受限制。

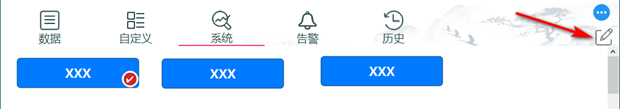

进入或退出组态编辑
进入系统页面后，点击右侧的编辑按钮，即刻开始或退出组态编辑。

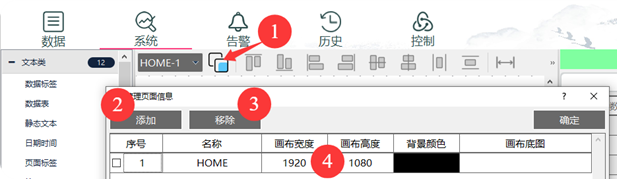

页面配置
进入组态编辑后，用户可管理页面参数。
❶点击后打开“管理页面信息”对话框。
❷添加新页面。
❸删除选中的页面，全选删除后，会保留第一个页面。
❹双击修改页面参数。
页面参数定义
背景颜色
如画布无底图，可双击该参数，填充统一的背景色。
画布宽度
控制画布的显示区域宽度，数值与分辨率单位相同。
画布高度
控制画布的显示区域高度，数值与分辨率单位相同。
画布底图
设置一张用户自定义的大底图，双击参数区域后，选择底图路径，图片应为.png图片格式。建议底图分辨率与画布宽度、高度一致。

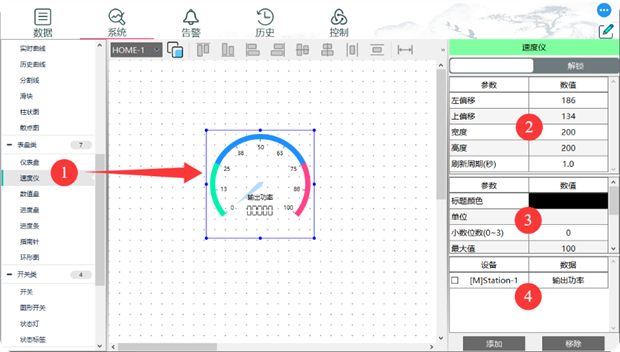

添加图形控件
❶ 从左侧菜单栏中选择图形控件类型后，拖入画布中；
❷ 设置“基本参数”，其中包括位置、大小、数据更新周期；
❸ 设置“扩展参数”，不同控件类型的扩展参数不同；
❹ 添加“内容数据”，即将该控件关联一个或多个设备数据，部分控件无需关联设备数据。
修改图形控件
进入组态编辑后，已存在的图形控件点击后将出现蓝色线框，用户可通过鼠标拖动的方式，快速修改图形控件的大小。
用户可通下图方式，快速调节图形的大小、位置、对齐方式等。
❶调整选中控件上对齐
❷调整选中控件下对齐
❸调整选中控件左对齐
❹调整选中控件右对齐
❺调整选中控件横向居中
❻调整选中控件纵向居中
❼调整选中控件横向分布
❽调整选中控件纵向分布
❾调整选中控件设置宽向相同
❿调整选中控件设置窄向相同
⓫调整选中控件设置控件相同的高度宽度
⓬将选中的控件图层置于顶层
⓭将选中的控件图层置于底层
⓮选择画布中的控件，点击复制会出现相同的控件
⓯选择画布中的控件进行删除
组态控件说明
摩尔信使MThings内置文本、线条、表盘、开关、扩展等丰富数据控件，只需一张自定义底图，即可“零代码”秒搭高颜值组态，适配千行百业。
数据标签
显示数据名称、数值、单位；
双击后，编辑数值并下发指令；
支持多种名称和数值布局方式。
静态文本
显示静态文本信息；
可设置字体大小和颜色。

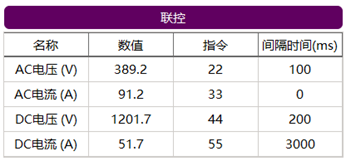

多行表格
展示多条不同设备的数据。
日间时期
展示本地时间；
支持向设备对时。
算术和
支持同时统计多个设备数据，并计算其算术和；
支持重定义数据名称、单位等。
状态灯
双色状态灯；
可关联位数据或寄存器数据；
支持激活后闪烁，并指定频率。
状态标签
最多支持6个不同状态
可自定义状态数值
指令按钮
一键下发固定指令；
可自定义样式。
自复位按钮
可自定义激活值和关闭值
可自定义按钮颜色
指令表
一键下发多条不同数据的预设指令
支持跨设备操作
可自定义间隔时间
可自定义各项数据指令数值
可查看当前值
批量控制
一键向多个不同参数下发相同指令
支持跨设备操作
可自定义指令数值
下拉列表
以下拉列表形式下发指令
仅支持呈现类型为枚举的数据
页面标签
通过点击不同的页面标签可以切换不同的界面信息展示。
滑块
以滑块方式快捷调整数值参数；
支持浮点指令；
可自定义控件背景和数值颜色。
设备状态
关联设备列表中设备进行通讯状态展示。
开关
直观展示状态量；
用户可手动触发下发开关状态；
支持自定义状态值（非0/1）。
分割线
辅助控件分类展示的分割线。
流动线
基于底图管道，追加动态流向效果；
支持调整线条颜色、宽度；
支持多个折点；
支持关联设备数据触发流动或静止。
电量
展示剩余电量数据；
支持定义数据范围、刷新步长；
支持定义警戒值，自动匹配警戒色。
图形开关
直观展示状态量；
多种开关样式；
用户可手动触发下发开关状态；
支持自定义状态值（非0/1）。
仪表盘
直观展示数值名称、数值、单位；
支持调整范围、显示精度、单位；
支持修改数值颜色。
速度仪
直观展示数值名称、数值、单位；
支持调整范围、单位；
支持修改数值颜色；
LCD码呈现整形数据。
数值盘
直观展示数据绝对值及其百分比；
支持调整实际数据范围；
支持数值越界预警。
进度盘
直观展示数据相对范围百分比；
支持调整实际数据范围。
进度条
可自定义数值范围
可显示绝对值或相对值
支持数值越界预警

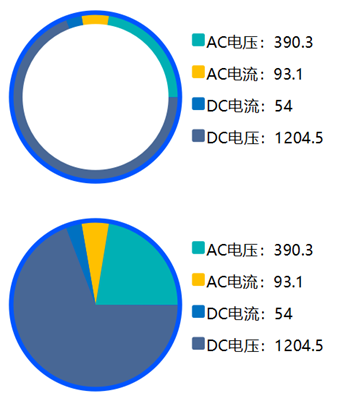

环形图 / 饼图
直观比较多条数据的数值比例
可自定义标题
指南针
直观展示角度数据（0~360）；
支持浮点数据。
温度计
直观展示温度数据；
支持自定义范围；
支持负数温度；
支持浮点数；
支持修改刻度颜色。
底图
用于局部增加图片展示；
支持导入本地任意路径中的图片；
支持常用的图片文件格式。

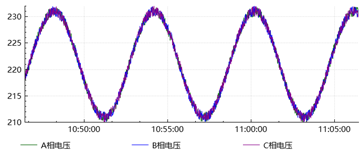

实时曲线
同时展示最多3组数据的曲线；
支持修改展示时间范围；
最大可展示24H数据；
支持修改曲线、坐标轴颜色。

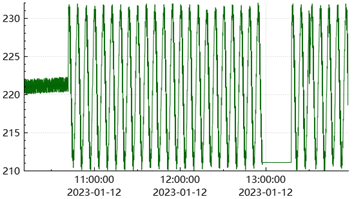

历史曲线
展示一条历史数据曲线；
支持修改展示时间范围；
最大可展示180天数据；
支持修改曲线、坐标轴颜色。

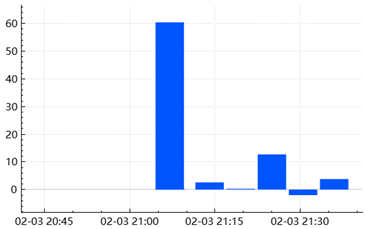

柱状图
设置数据的刷新周期控制柱图的统计间隔
可自定义数据跨度时间
可自定义柱图的颜色

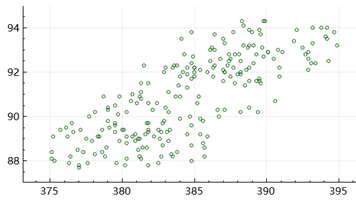

散点图
展示两条数据之间关联关系；
两条数据分别对象X\Y轴；
报警简表
窗口展示所有活动告警；
支持动态变化显示。
报警统计
展示活动告警关键统计数据；
自动关联告警功能。
