17.链路聚合——LACP模式（2025年10月10日）

一、前言

        昨天我们介绍了链路聚合，其作用为提供网络传输设备之间的备用线路，以应对单一线路损坏而无法通讯的问题，此外它还起到处理流量堵塞等功能。一般来说手动配置的链路聚合适合应用于中小型的网络，而当应对大型的网络设备时，面对更多、更复杂的线路需要更智能的技术来进行管理，而这就是我们今天要介绍的标准协议——LACP协议。它是作用在链路聚合上的一种更高效、智能化的协议。

二、实验

        本次实验也是用到了两台交换机和4台PC。其网络拓扑、指令配置也与上次的手动配置链路聚合相似。所以本次介绍会更简洁。

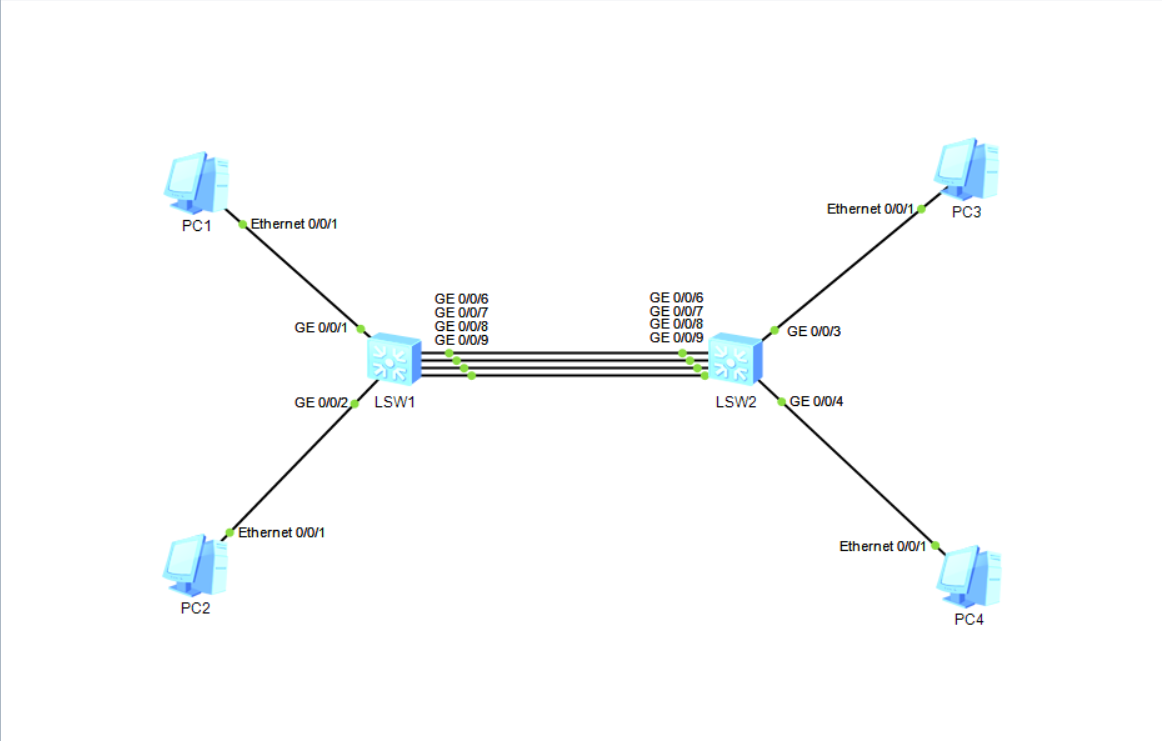

1.网络拓扑图的搭建

        搭建如图所示的网络拓扑结构。

2.PC的IP地址配置

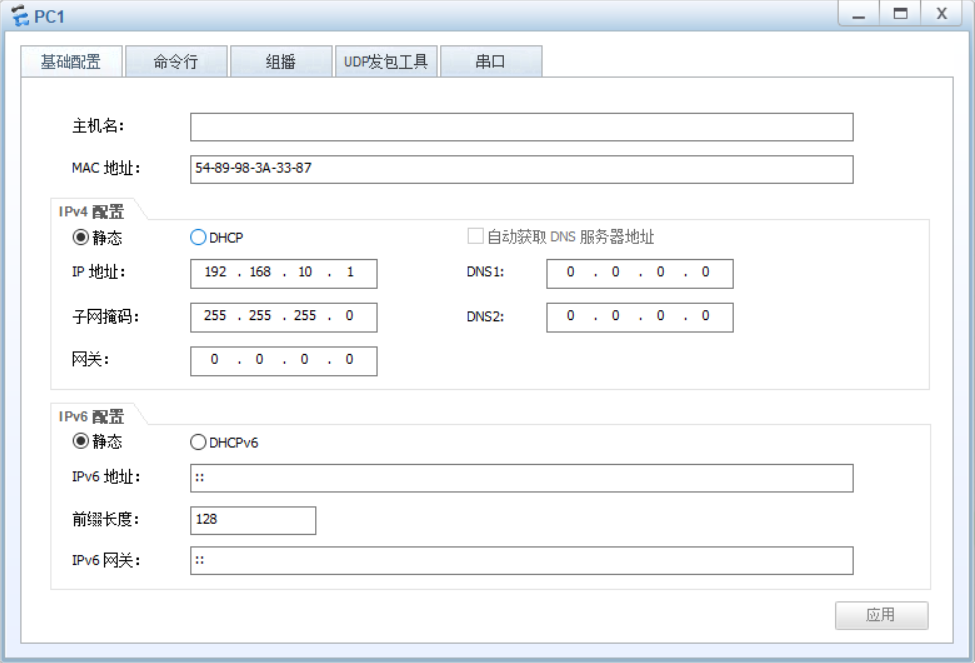

PC1：

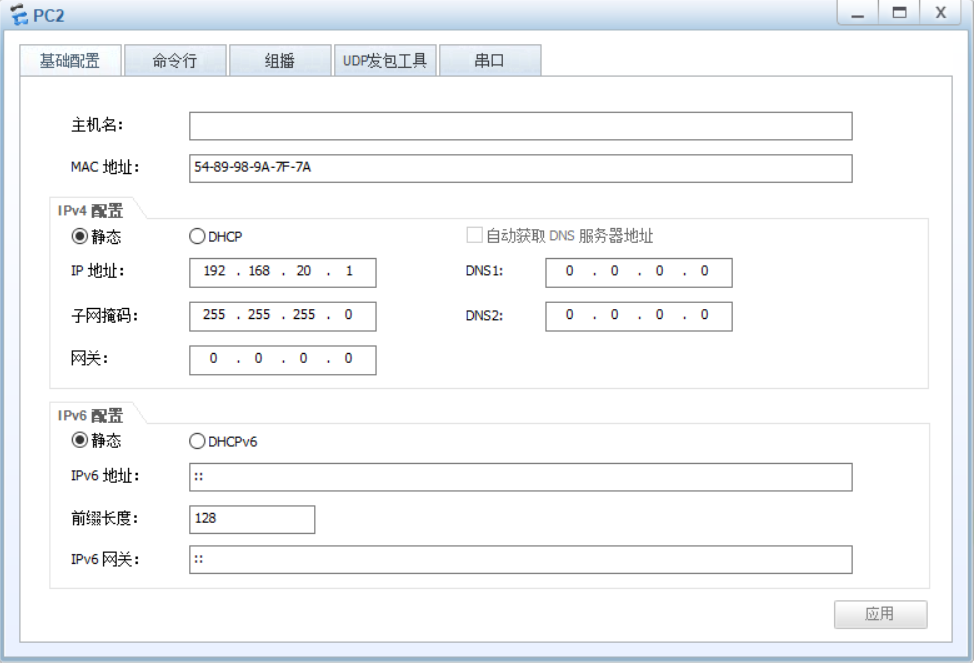

PC2：

PC3：

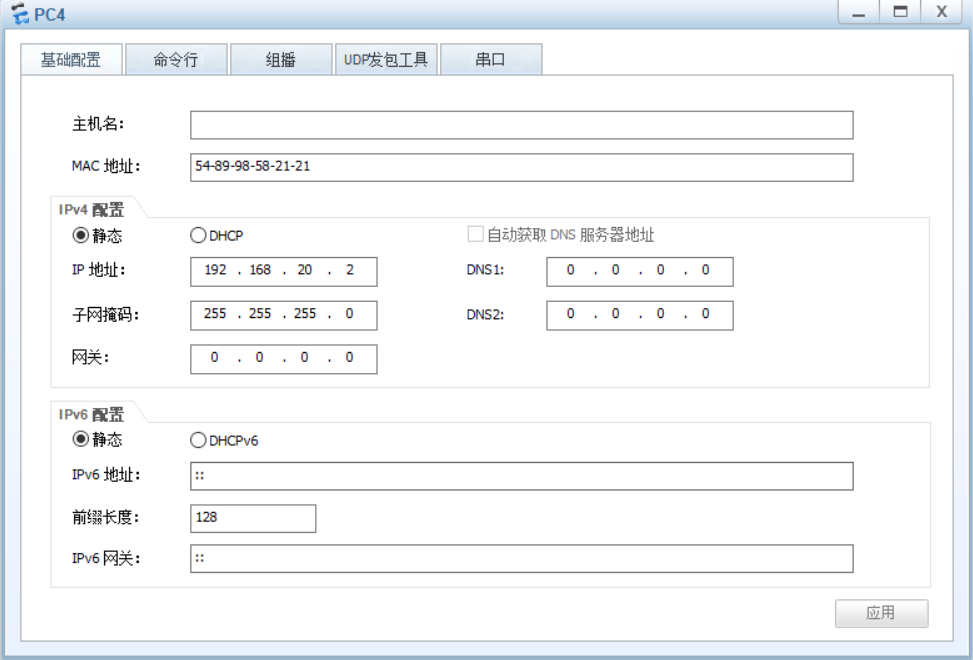

PC4：

        如上图所示的IP配置，PC1和PC3属于同一网段192.168.10.0网段，PC2和PC4处于192.168.20.0网段。

3.VLAN的划分

        首先创建VLAN10、VLAN20，将PC1和PC3划入VLAN10，将PC2、PC4划入VLAN20。

LSW1：

LSW2：

4.链路聚合及LACP模式配置

LSW1：

LSW2：

        如上图所示的mode lacp-static指令就是对聚合接口配置LACP模式，使其更智能，能应对大型、复杂网络。

5.运行VLAN流量通过聚合接口

LSW1：

LSW2：

        做好如上配置之后，该实验就结束了，对比其跟手动配置链路聚合的区别就在于，其启用了LACP接口模式。

三、实验检验

1.关闭物理接口

        首先关闭一个物理接口，进行传输介质损坏模拟。

2.网络连通测试

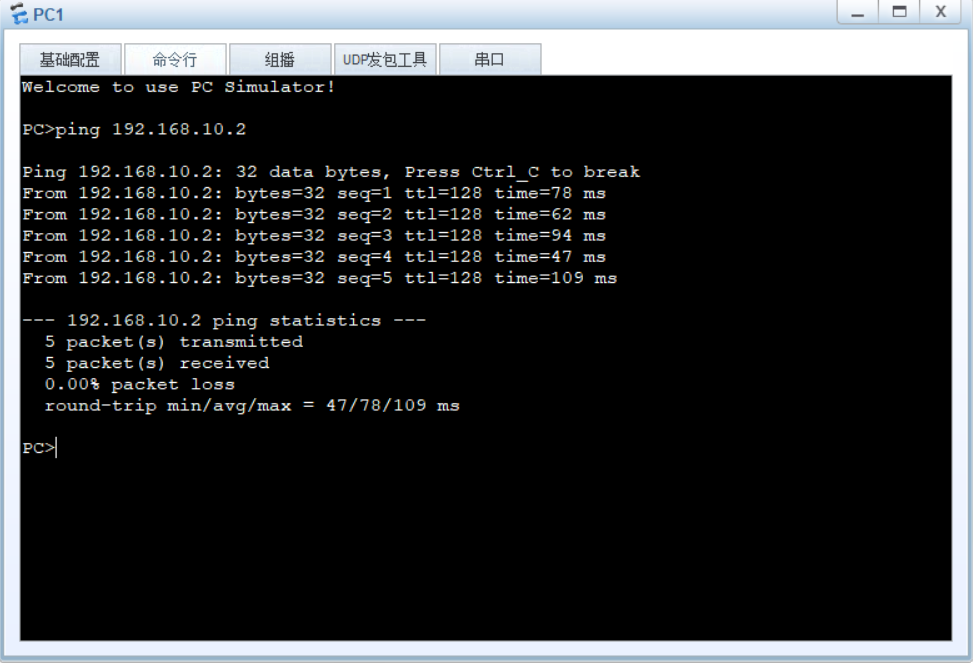

PC1 —> PC3：

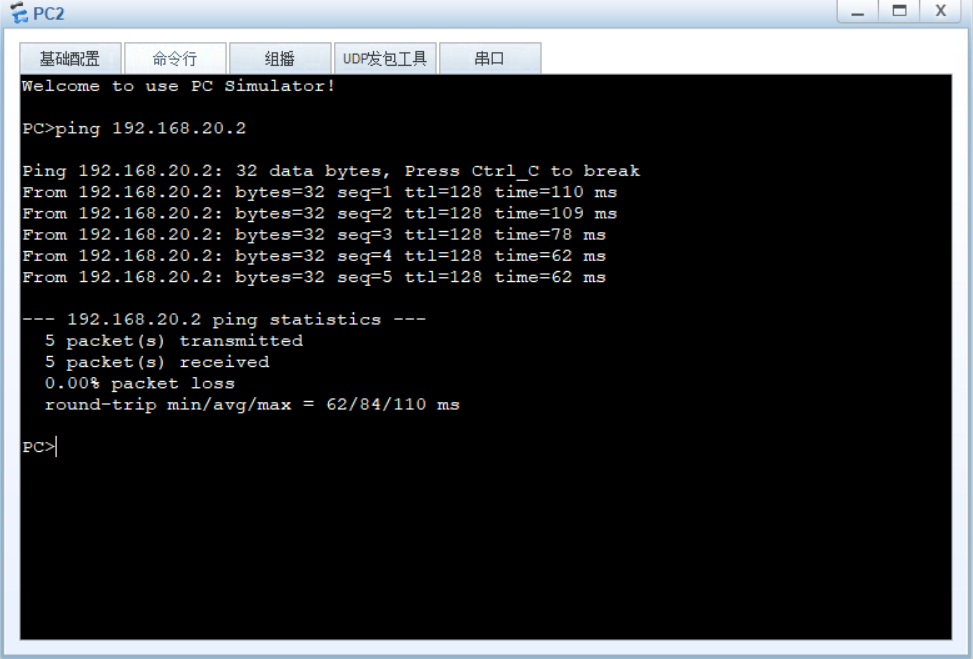

PC2 —> PC4：

        通过上述实验检验结果可以得出，即使在物理传输介质损坏的情况下，PC也可以通过逻辑接口连接的其它完好线路进行信息通讯。

四、差错排除

1.PC的IP地址配置检查

        请确保PC1、PC3处于同一网段192.168.10.0，请确保PC2、PC4处于同一网段192.168.20.0。

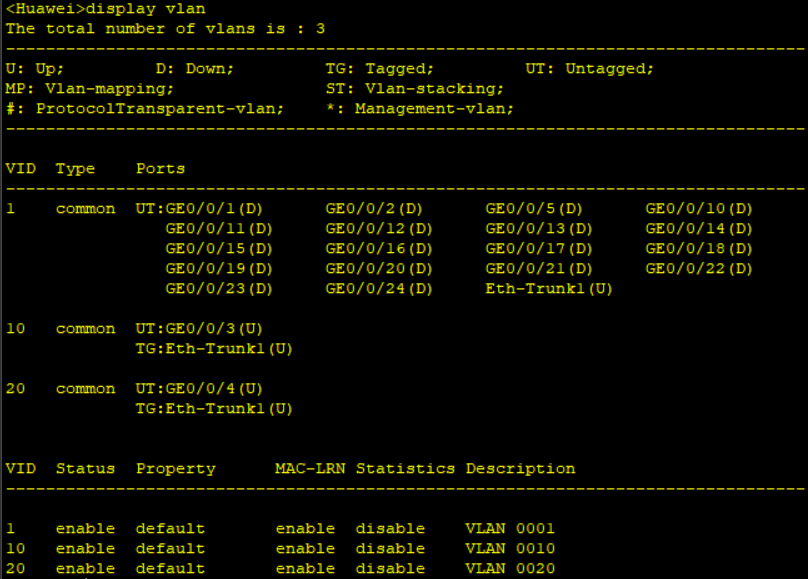

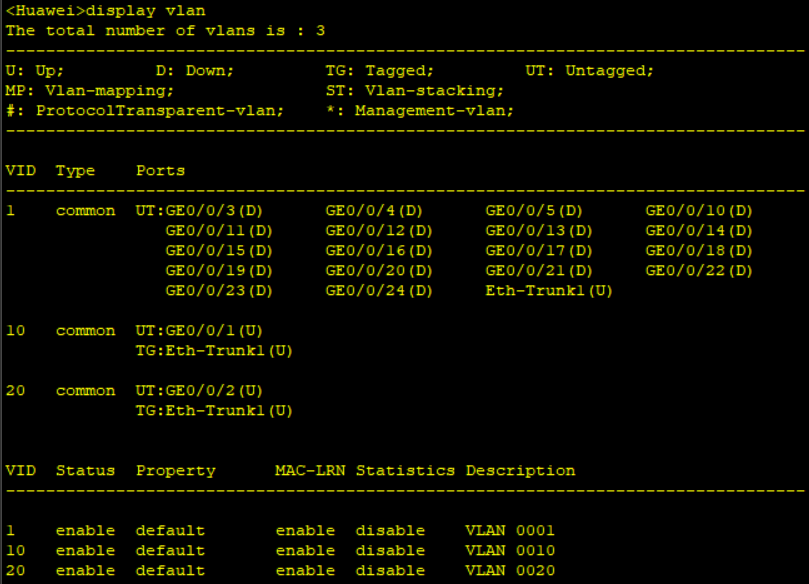

2.VLAN划分的检查

LSW1：

LSW2：

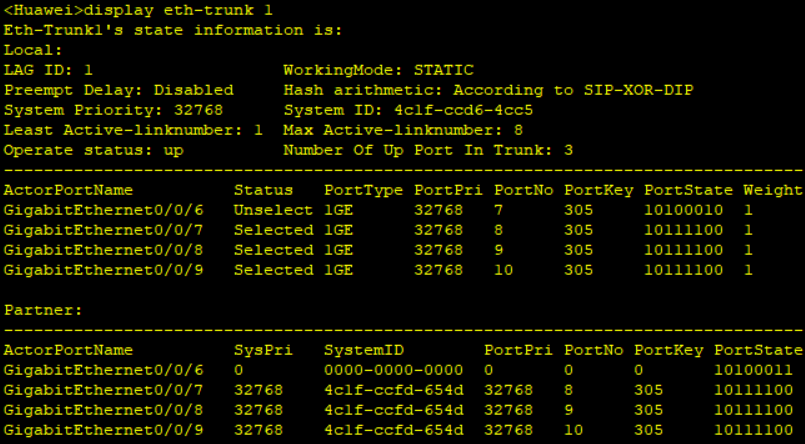

3.聚合接口配置检查

LSW1：

LSW2：

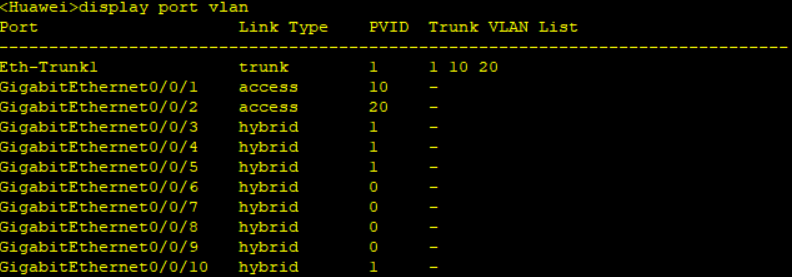

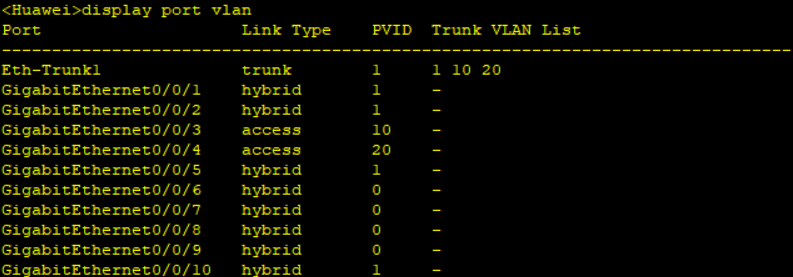

4.VLAN流量通过检查

LSW1：

LSW2：

        查询到配置有误更改即可，如果上诉排错方法仍不能解决问题，建议重新做一遍。

五、总结

        今天我们在昨天链路聚合手动配置的基础之上，分享了聚合接口的LACP接口模式，其适用于更复杂的网络管理中，配置起来也不难。

        感谢大家的收看，咱下次再见。
