【Qt开发】输入类控件（六）-＞ QDial

目录

1 -> 概述

2 -> 核心属性

3 -> 核心信号

4 -> 核心交互特性

5 -> 视觉与风格

6 -> 典型应用场景

7 -> 与QSlider的对比与选择

8 -> 代码示例

8.1 -> 调整窗口透明度

9 -> 总结

---

1 -> 概述

在构建图形用户界面时，我们常常需要让用户在一个确定的数值范围内进行选择。虽然下拉列表、滑块和数字输入框都能实现这一目标，但Qt提供了一个更具物理世界隐喻和交互感的控件——QDial，即旋钮控件。

QDial的核心设计理念源于我们熟悉的物理旋钮，例如收音机上的音量开关、老式收音机的调频盘或工业设备上的参数调节器。它的存在，不仅仅是为了输入一个数值，更是为了提供一种符合用户心智模型的、直观的旋转操作体验。

与纯粹的线性滑块相比，旋钮在视觉上更紧凑，尤其适合在需要频繁、精细调整，或空间有限的界面布局中使用。它能立刻向用户传达一个信息：“这是一个可以通过旋转来调节的参数。

2 -> 核心属性

属性	说明
value	持有的数值
minimum	最小值
maximum	最大值
singleStep	按下方向键的时候改变的步长
pageStep	按下 pageUp / pageDown 的时候改变的步长
sliderPosition	界面上旋钮显示的初始位置
tracking	外观是否会跟踪数值变化 默认为 true，一般不需要修改
wrapping	是否允许循环调整 即数值如果超过最大值，是否允许回到最小值 （调整过程能否 “套圈” ）
notchesVisible	是否显示刻度线
notchTarget	刻度线之间的相对位置 数字越大，刻度线越稀疏

3 -> 核心信号

属性	说明
valueChanged(int)	数值改变时触发
rangeChanged(int, int)	范围变化时触发

4 -> 核心交互特性

QDial的交互方式是其灵魂所在，它提供了几种灵活的操作模式：

• 鼠标拖动旋转：最直接的方式，用户可以通过按住并拖动旋钮的“指针”或边缘来改变其值。这种模拟物理旋钮的阻尼感和惯性（虽然默认实现简单），带来了直接的操控反馈。

• 鼠标滚轮调节：当鼠标悬停在QDial上时，通过滚动滚轮可以精确地微调数值，这为需要精细控制的场景提供了便利。

• 键盘导航控制：对于注重无障碍访问或键盘操作效率的用户，QDial同样支持通过键盘方向键进行步进式的数值调整。

此外，QDial支持循环滚动的选项。当启用时，旋钮的值达到最大值后，继续旋转会跳回到最小值，反之亦然。这非常适合用于调节角度或相位等循环参数。

5 -> 视觉与风格

QDial的外观高度依赖于当前应用程序所使用的Qt风格主题。在不同的操作系统或自定义主题下，它可能呈现为现代的扁平化圆盘，也可能是有立体感的、带有凹槽或刻度的仿真旋钮。

开发者可以自定义其外观的方方面面：

• 刻度线：可以显示或不显示刻度线，并可以选择主刻度和次刻度的密度，刻度可以绘制在旋钮内部或外部。

• 数值范围：可以灵活地设置最小值、最大值和当前值，以适应不同的参数需求（如0-100的音量，-180到+180的相位等）。

• 旋钮外观：虽然默认样式由主题决定，但通过Qt强大的样式表机制，开发者几乎可以完全重新设计QDial的外观，包括其背景、指针、凹槽的颜色、渐变色乃至添加自定义图片，从而创造出与应用程序品牌高度契合的独特设计。

6 -> 典型应用场景

QDial并非万能控件，它在特定场景下能发挥出最大优势：

1. 音频与视频应用：这是最经典的应用。调节音量、平衡、高低音均衡器，或是视频编辑软件中的色彩饱和度、亮度等。旋转操作非常符合用户对这类参数调节的直觉。

2. 工业控制与仪表盘：在模拟工业控制面板或汽车仪表盘的界面中，QDial能够完美地复现各种物理仪表和调节开关，增强界面的真实感和专业性。

3. 数据可视化与参数调整：在3D建模、图像处理或科学计算软件中，用于实时调整观察角度、滤镜强度、算法参数等。用户可以一边旋转旋钮，一边观察画布或数据图的实时变化，交互体验非常流畅。

4. 紧凑空间内的输入：当界面布局非常拥挤，无法容纳一个水平的滑块时，圆形的QDial可以节省宝贵的垂直或水平空间。

7 -> 与QSlider的对比与选择

在选择使用QDial还是其兄弟控件QSlider时，开发者需要考虑以下几点：

• 精度与范围：对于非常大的数值范围，线性滑块通常能提供更精确的定位。而旋钮在极端值附近操作时（例如从359度调到0度）可能会因为循环特性而产生困惑。

• 空间与布局：滑块需要一条直线空间，而旋钮需要一个方形空间。根据界面整体布局，其中一种可能更合适。

• 用户习惯与隐喻：如果调节的参数在用户心智中本身就是一个“旋钮”（如音量），那么QDial是更自然的选择。如果是一个线性进度或位置，则滑块更佳。

8 -> 代码示例

8.1 -> 调整窗口透明度

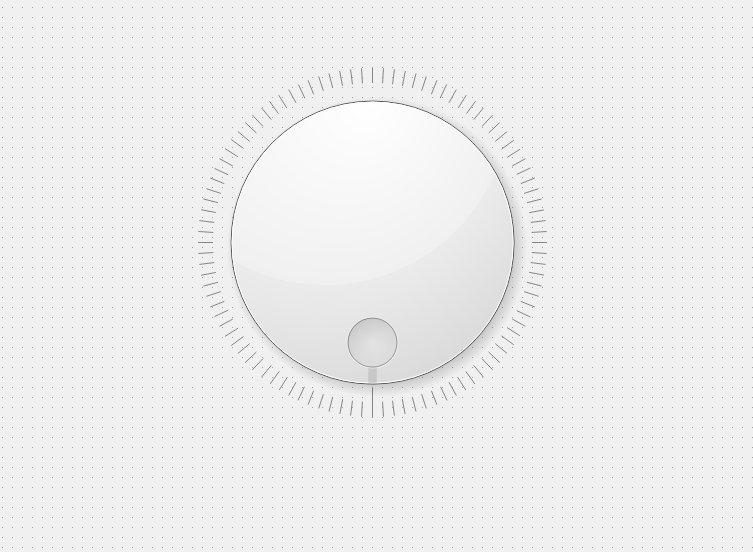

1. 在界面上创建一个旋钮

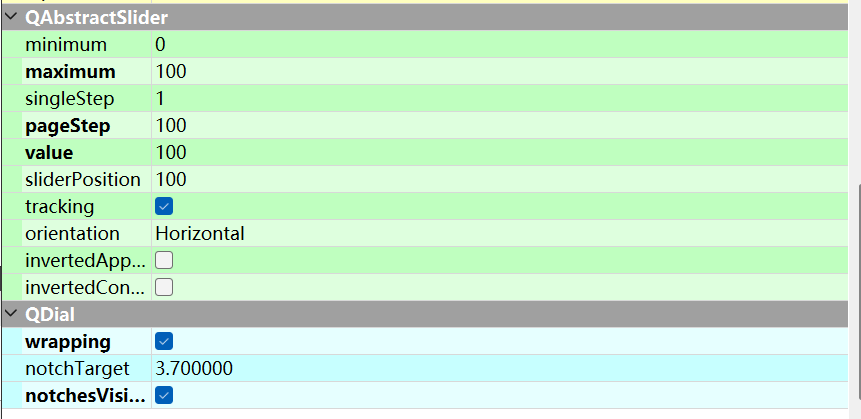

2. 对旋钮初始化

3. 编写 widget.cpp，设置旋钮的 valueChanged slot 函数

#include "widget.h"
#include "ui_widget.h"#include <QDebug>Widget::Widget(QWidget *parent): QWidget(parent), ui(new Ui::Widget)
{ui->setupUi(this);
}Widget::~Widget()
{delete ui;
}void Widget::on_dial_valueChanged(int value)
{qDebug() << value;this->setWindowOpacity((double)value / 100);
}

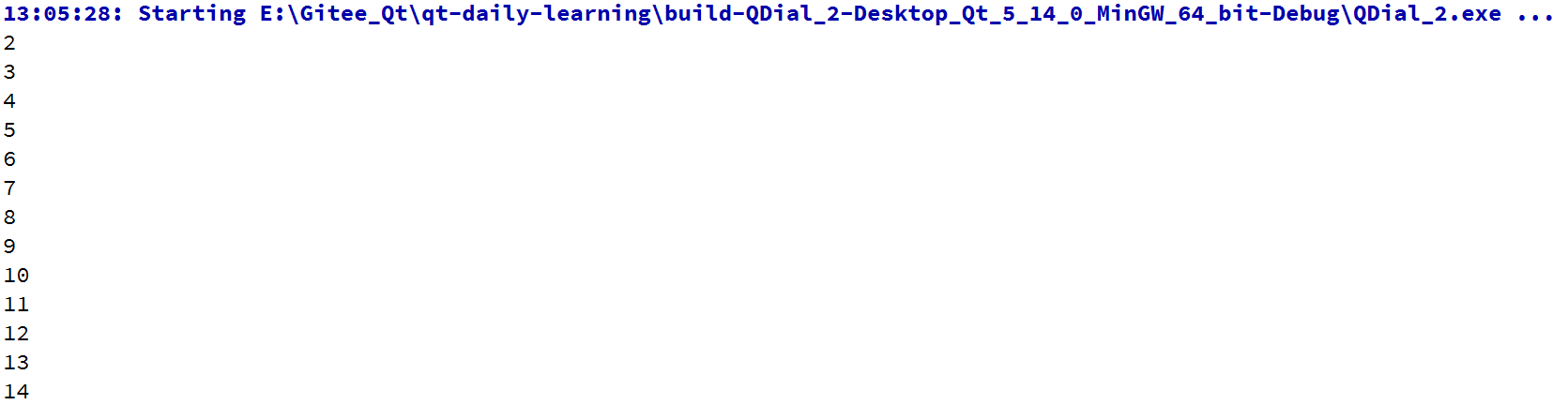

4. 运行程序，观察效果，可以看到随着拖动旋钮旋转，不透明度发生明显变化

9 -> 总结

QDial 是 Qt 控件库中一个极具特色的成员。它超越了简单的数值输入功能，通过模拟物理世界的交互方式，为应用程序注入了更直观、更富触感的用户体验。尽管在绝对精度和大范围调整上可能略逊于滑块，但它在紧凑性、特定领域的隐喻契合度以及视觉表现力方面拥有无可替代的优势。合理地运用 QDial，能够显著提升那些需要频繁、直观参数调节的应用的交互品质与专业感。

---
