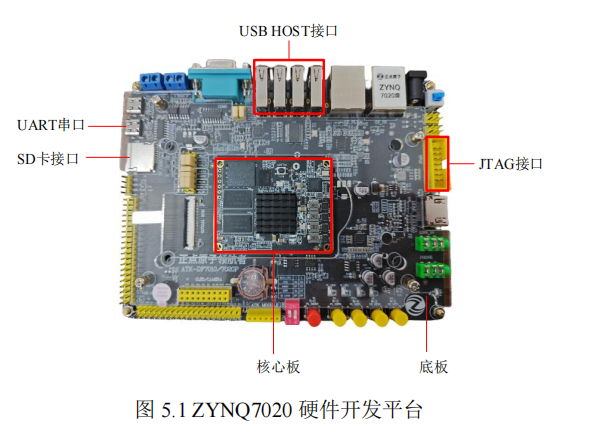

基于ZYNQ FPGA+AI+ARM 的卷积神经网络加速器设计
基于 FPGA 的卷积神经网络加速器研究
随着深度学习的快速发展，卷积神经网络（Convolutional Neural Network，CNN）
在图像分类、目标检测等任务中取得了显著成果。然而，传统硬件实现 CNN 时面临
计算能力不足、能耗高和延迟大等问题。现场可编程门阵列（Field-Programmable
Gate Array，FPGA）具有高度的可编程性和并行处理能力，能够针对特定应用优化
硬件架构，可显著提升 CNN 的推理速度和能效。现有 FPGA 加速器存在资源利用率
低、设计复杂性高、数据传输延迟瓶颈等问题，限制了 CNN 的进一步实际应用。因
此，本文从 CNN 架构、IP 设计等方面展开研究，目的是设计高效率、低功耗的实用
化 FPGA 卷积神经网络加速器。
FPGA 卷积神经网络加速器架构设计
本章将重点研究基于 FPGA 的卷积神经网络加速器架构的设计。首先，对将要
在硬件上部署的卷积神经网络的硬件实现进行分析，包括网络计算量和参数量的分
析以及访存和计算并行性分析；其次，为了更好地在硬件上部署卷积神经网络，采
用双缓冲机制来提高设计吞吐量，将卷积层同 BN 层进行融合，并对网络参数做了
定点量化处理；最后，设计基于 Overlap 架构的卷积加速器。
3.1 硬件实现分析
3.1.1 网络计算量和参数量分析
在硬件实现之前，需要对 CNN 的计算量和参数量进行分析，以便确定具体的硬
件加速器架构和目标板卡。在进行网络硬件实现分析时，需要关注该模型的总参数
量和总计算量，本文使用 Python 的 torchstat 和 ptflops 这两个工具统计该模型的总计

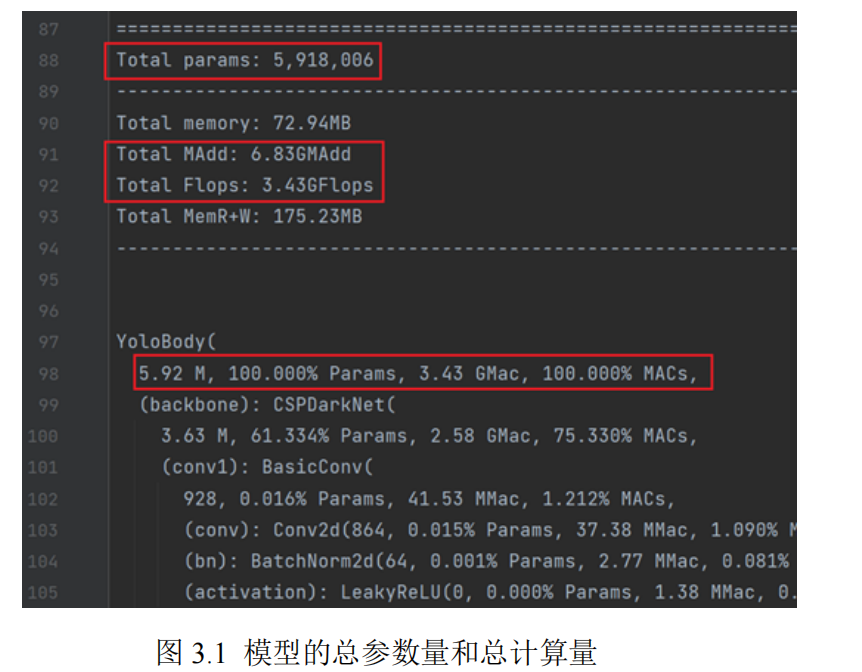

算量和总参数量，如图 3.1 所示为 CNN 的总参数量和总计算量，其中总参数量为
5.92M，总计算量为 3.43GFlops。

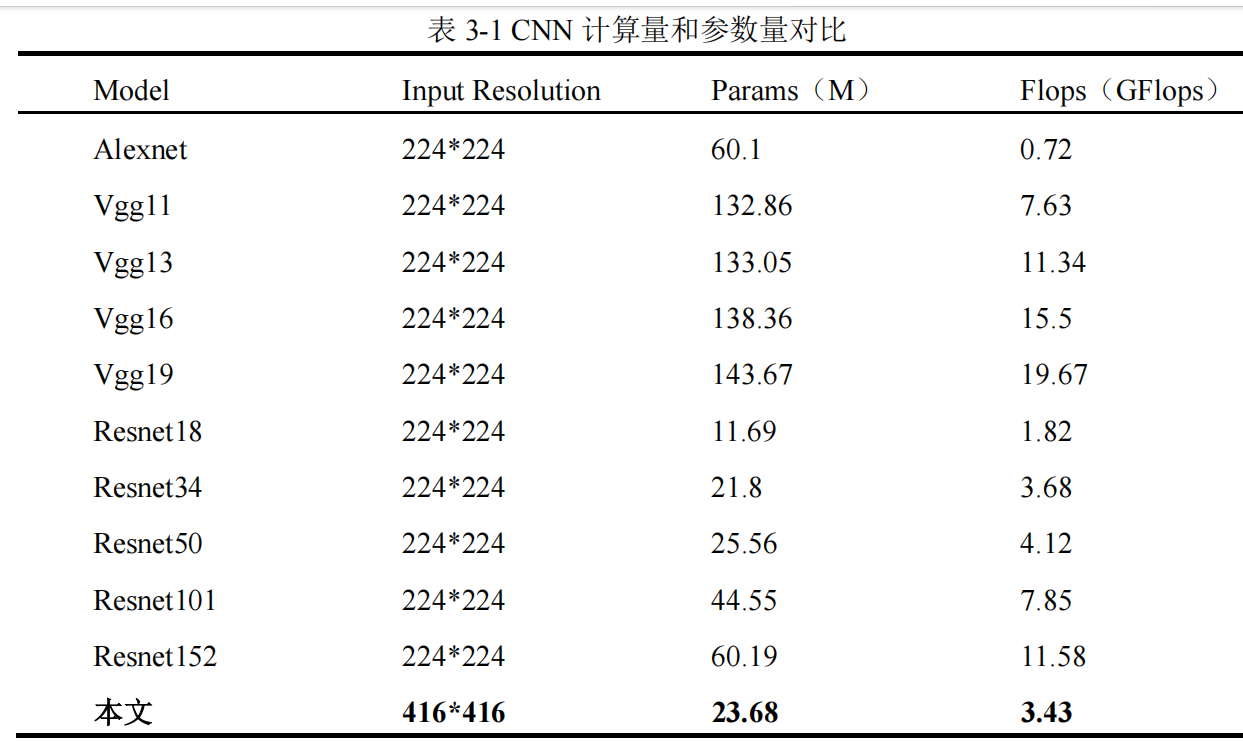

如表 3-1 所示为本文选用的轻量化 CNN 与其他 CNN 的总计算量和总参数量对
比，本文所选用的 CNN 的总参数量和总计算量相较于其他的 CNN 都比较小，更有
益于在嵌入式设备上进行部署。
进行硬件实现时，为更好适应有限的资源环境和提高 CNN 的运行效率，需要考
虑以下两个问题：
（1）参数保存在片上存储还是片外存储
虽然保存在片上存储的读取速度更快，计算更高效，但是片上存储的容量有限，
当网络参数大小大于片上存储的存储极限时，只能把参数存储到片外存储器中，本
文选用 DDR 作为片外存储器，由此可存储的参数大小理论是可以达到 GB 级别。
（2）如何提高加速器的吞吐量，使推理速度更快
若在 FPGA 上对训练好的模型达到更高的推理速度，那么就需要提高设计的吞
吐量，一般是针对计算量大的算子进行特定优化，比如提高并行度、加流水线等操
作。
由第2.2节中的CNN网络结构可知，本文所使用的卷积模型的算子一共有8种，
包括具有 3 种配置的 Conv2D、LeakyReLU、Concat、Maxpool2d、Upsample 和 BN。
其中，BN 层将与卷积层进行融合，在硬件实现时不需要单独设计算子 IP；另外，存
在训练参数的算子只有 Conv2D 和 BN，其余算子都是固定的计算，不存在需要进行
训练的参数。
由于 LeakyReLU，Maxpool2d，Upsample 都是只有计算量，而没有参数量的层。
Concat 是调用的 torch 的 API，相当于一个已被定义的函数，所以在统计信息里没有
Concat。在常用的网络层中，全连接层具有大量需要训练的参数，所以 CNN 加速器
的重点是对卷积层和全连接层进行加速。
3.1.2 访存并行性分析

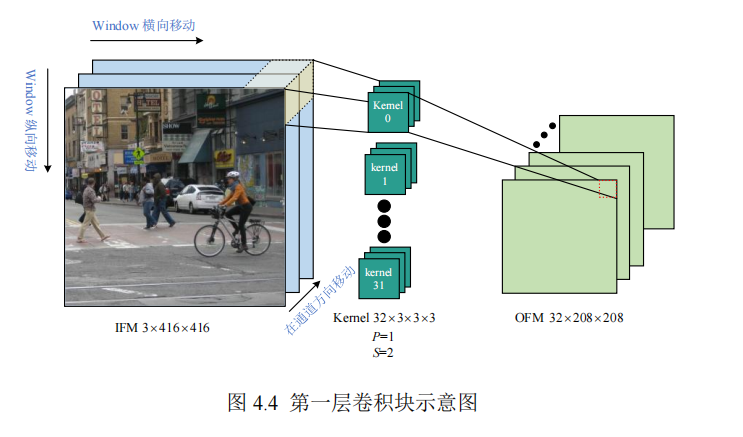

由于 FPGA 的片上存储资源相对有限，而卷积神经网络的权重和中间计算结果
的特征图通常占用较大的存储空间，将整幅特征图缓存在片上存储 BRAM 中不切实
际。因此，采取循环分块策略将大循环中的数据划分为较小的块，以增强数据局部
性，从而提高缓存利用率和减少内存访问延迟。

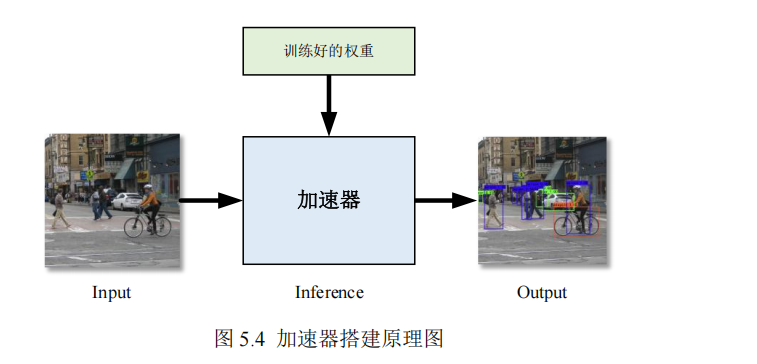

3.3 加速器架构设计

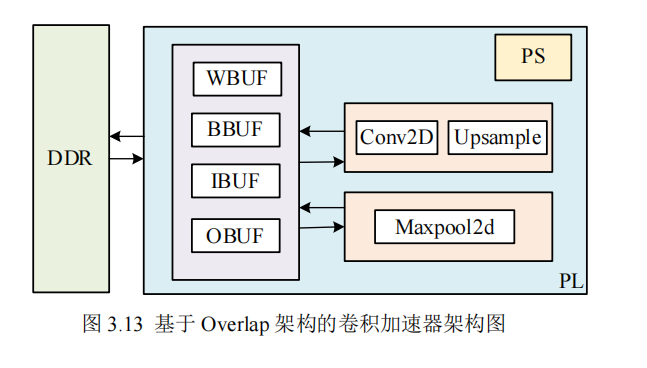

如图 3.13 所示为本文设计的一种基于 Overlap 架构的卷积加速器架构图。与传
统冯∙诺依曼架构相比，Overlap架构能够有效缓解数据搬运带来的瓶颈问题。传统架
构下，数据在存储器与处理器之间频繁传输，造成大量时间开销与功耗浪费。而
Overlap 架构强调数据的局部性原理，通过合理组织数据存储与计算流程，提高数据
复用率，减少不必要的数据传输。在卷积运算中，相邻卷积核运算时会重复使用部
分输入数据，Overlap 架构可将这部分数据暂存于片上缓存，避免重复从外部存储器
读取，从而显著提升计算效率。

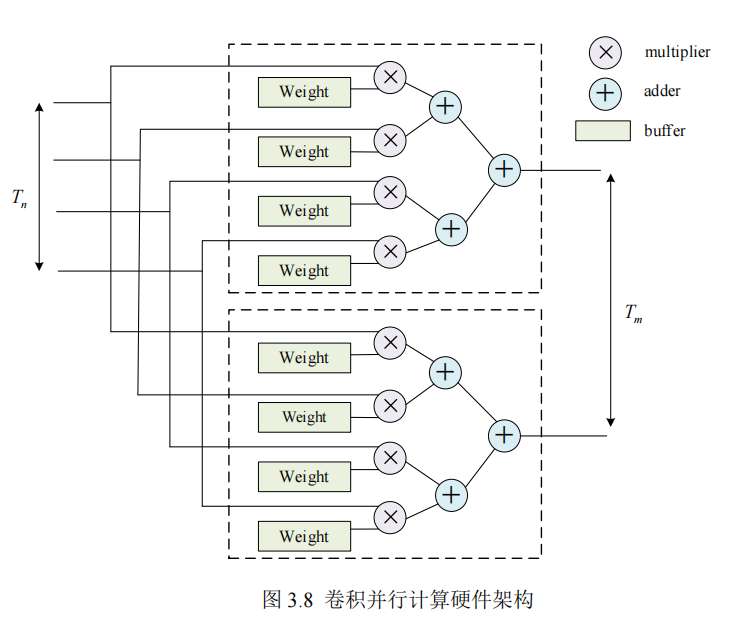

卷积计算在 CNN 计算量中占据主导地位，其计算性能的提升依赖于对多个参数。
卷积核大小直接影响感受野与计算复杂度，
的卷积核在处理高分辨率图像时，
既能有效提取局部特征，又能减少计算量；步长的设置则决定了特征图的下采样速
率，合理调整步长可在保证特征提取质量的同时，降低计算开销；通道数的确定需
综合考虑模型的表达能力与计算资源，过多通道数虽能提升特征表达能力，但会大
幅增加计算量。通过实验与理论分析相结合的方法，精确选取这些参数，可显著提
高卷积计算单元的性能。
外部存储器 DDR 与片上存储器（WBUF、BBUF、IBUF、OBUF）存在显著的
性能差异。DDR 虽具有大容量存储优势，但访问延迟较高。为缓解这一问题，跟据
数据访问模式设计合理的缓存机制。权重参数在模型训练与推理过程中为只读，且
复用率极高，因此将其存储于权重缓冲区 WBUF，可有效减少对 DDR 的重复访问；
输入数据按批次参与计算，输入缓冲区 IBUF 根据计算需求预取并缓存当前批次数
据，提高数据复用率；偏置参数与计算结果分别存储于 BBUF 和 OBUF，确保数据
的高效存储与读取。通过实验测试不同缓存容量配置下的数据访问时间，验证了缓
存机制对降低 DDR 访问延迟的有效性。
片上存储与计算单元之间采用双缓冲机制，通过设置两组缓冲区，一组用于数
据加载与计算，另一组用于数据更新与准备，实现数据加载与计算的并行处理，从
而隐藏数据传输延迟。本架构采用模块化设计理念，将不同计算单元如 Conv2D、
Maxpool2d 和 Upsample 设计成可复用的独立模块，便于在模型规模扩大时，通过增
加相同模块或替换为性能更优的模块，提升架构的计算能力。
如图 3.13 所示，外部存储器 DDR 用于存储大规模的模型权重、输入数据及中间
计算结果，由于 DDR 的访问延迟较高，直接从 DDR 读取数据会影响系统性能，因
此设计了片上缓存机制。片上存储器 WBUF、BBUF、IBUF、OBUF 用于缓解 DDR
访问延迟，实现高效的数据管理。WBUF 为权重缓冲区，用于存储卷积层的权重参
数，以减少重复访问 DDR 的开销；BBUF 为偏置缓冲区，用于存储神经网络中的偏
置参数；IBUF 为输入缓冲区，用于存储当前计算所需的输入数据，提高数据复用率；
OBUF 输出缓冲区，存储计算后的中间或最终结果，供后续计算或数据回写到 DDR
使用。主要的计算单元有 Conv2D、Maxpool2d 和 Upsample，Conv2D 用于实现 CNN
中的卷积计算，负责特征提取；Maxpool2d 用于特征降采样，以减少计算量和存储
需求，同时增强特征的平移不变性；Upsample 用于恢复特征图尺寸。片上存储与计
算单元之间的数据交互采用双缓冲技术，数据从 DDR 加载至输入缓冲区 IBUF，计
算完成后将结果存入输出缓冲区 OBUF，最终回写至 DDR。PS 端负责任务调度、参
数配置及数据管理，实现核心计算单元，并通过高速总线与 PS 进行数据交互，实现
高效计算加速[50]。
