残差特征蒸馏网络（RFDN）探索札记：轻量化图像超分的突破

news 2025/10/9 7:47:34

论文信息

第一部分：模型演进脉络梳理

1. 轻量级超分的技术演进背景

1.1 性能的巅峰与现实的困境

1.2 移动端部署的现实挑战

1.3 信息蒸馏思想的诞生与演进

知识蒸馏 vs 特征蒸馏 vs 信息蒸馏

2. IDN：信息蒸馏网络的奠基之作

2.1 核心创新：通道分割

通道 vs 特征图

2.2 双路径设计的意义

2.3 局限性

3. IMDN：多级蒸馏的突破

3.1 核心改进：从单次到多次蒸馏

3.2 IMDB块的结构解析

CCA（Contrast-aware Channel Attention，对比感知通道注意力）

3.3 IMDN的优势与遗留问题

通道分割与特征提炼耦合过紧的具体问题：

身份连接（Identity connection）vs 跳跃连接（Skip connection）vs 残差连接（Residual connection）

第二部分：RFDN核心原理深度解析

4. IMDB-R：解耦思想的智慧

IMDB-R 的并行卷积如何实现原来的“通道分割”功能？

5. FDC：特征蒸馏连接——轻量化的关键一步

1x1 卷积与 3x3 卷积的功能性区别

多通道卷积原理

6. SRB：浅残差块——注入残差学习之魂

为什么身份连接的引入可以确保梯度畅通无阻地反向传播？

为什么穿过3x3卷积层可能会使梯度衰减？

梯度的方向 vs 范数

7. RFDB：终极模块的集成创新

8. RFDN整体架构：协同作战的系统

Sub-pixel（Sub-pixel convolution，子像素卷积）

L1损失 vs L2损失

9. E-RFDN：面向挑战赛的极致增强

9.1 RFDN-L vs E-RFDN

9.2 ESA vs CCA

Sigmoid

第三部分：对比分析

10. 三代模型横向对比

第四部分：实践设计

11. 基准与环境搭建：奠定公平对比的基石

11.1 数据集选择的科学性与层次性

11.2 评价指标的多维度考量

12. 内部有效性验证：消融实验剖析创新价值

12.1 核心组件的逐项验证

12.2 关键超参数的调优分析（蒸馏率）

超参数

13. 外部优越性证明：与SOTA模型的全面对标

13.1 重建性能的领先性

13.2 计算效率的卓越性（关键指标详解）

14. 公正性的终极保障：控制变量下的直接对话

14.1 挑战：不同的训练配方

14.2 解决方案：同一擂台，公平竞技

14.3 结果：无可争议的优势

15. 实验公平性总结

论文信息

论文标题: Residual Feature Distillation Network for Lightweight Image Super-Resolution
作者/团队: Jie Liu, Jie Tang*, and Gangshan Wu
发表会议/期刊: ECCV（European Conferenceon Computer Vision）-2020
论文链接: https://arxiv.org/pdf/2009.11551
源代码: GitHub - njulj/RFDN

第一部分：模型演进脉络梳理

1. 轻量级超分的技术演进背景

1.1 性能的巅峰与现实的困境

在单图像超分辨率领域，2017-2018 年见证了大型深度学习模型的辉煌成就。EDSR 通过超过 160 层的深度网络刷新了性能记录，RCAN 则引入注意力机制进一步提升了重建质量。这些"巨人模型"在 PSNR、SSIM 等指标上表现出色，但它们也带来了巨大的计算负担——参数量动辄达到数百万甚至上千万，推理时需要巨大的内存带宽和计算资源。

1.2 移动端部署的现实挑战

然而，当我们将目光从实验室转向实际应用场景时，就遇到了一个严峻的问题：这些优秀的模型难以在资源受限的移动设备、嵌入式系统或实时视频处理场景中部署。这就引出了轻量级超分辨率研究的核心矛盾：模型性能与计算效率之间的根本性权衡。

1.3 信息蒸馏思想的诞生与演进

这一矛盾促使研究人员从模型设计哲学层面寻求突破。受到 Hinton 等人提出的“知识蒸馏”概念启发——即通过“教师-学生”网络框架将复杂模型中蕴含的知识提炼到轻量模型中，信息蒸馏机制应运而生。其核心创新在于：不再依赖外部教师模型的指导，而是通过巧妙的网络结构设计，在单个模型内部实现特征的智能筛选与精炼。这一思想最终催生了 IDN、IMDN 等一系列轻量而高效的超分模型，为移动端超分辨率应用开辟了新的技术路径。

知识蒸馏 vs 特征蒸馏 vs 信息蒸馏

维度知识蒸馏 (Knowledge Distillation) 特征蒸馏 (Feature Distillation) 信息蒸馏 (Information Distillation)
核心思想 教师模型指导学生模型输出分布 教师模型特征指导学生模型特征单网络内部特征自我优化
应用场景 模型压缩、迁移学习模型压缩、特征对齐轻量级网络架构设计
处理层次 输出预测层中间特征层网络内部结构层
模型数量 两个模型（教师+学生） 两个模型（教师+学生） 单个模型内部
目标输出概率分布匹配特征表示相似性特征流动效率优化
典型应用 Hinton 的 KD、TinyBERT FitNets、Attention Transfer IDN、IMDN、RFDN
在超分中的应用 较少直接使用用于模型压缩核心网络设计理念

维度	知识蒸馏 (Knowledge Distillation)	特征蒸馏 (Feature Distillation)	信息蒸馏 (Information Distillation)
核心思想	教师模型指导学生模型输出分布	教师模型特征指导学生模型特征	单网络内部特征自我优化
应用场景	模型压缩、迁移学习	模型压缩、特征对齐	轻量级网络架构设计
处理层次	输出预测层	中间特征层	网络内部结构层
模型数量	两个模型（教师+学生）	两个模型（教师+学生）	单个模型内部
目标	输出概率分布匹配	特征表示相似性	特征流动效率优化
典型应用	Hinton 的 KD、TinyBERT	FitNets、Attention Transfer	IDN、IMDN、RFDN
在超分中的应用	较少直接使用	用于模型压缩	核心网络设计理念

2. IDN：信息蒸馏网络的奠基之作

2.1 核心创新：通道分割

IDN 的核心创新在于一个极其巧妙的构思：让网络学会“自我筛选”，将特征图（通道）区分为“需要保留的”和“需要进一步加工的”两部分。

通道分割的本质：IDN 并不是简单粗暴地把特征图随机切成两半。它通过训练，让网络自动学会将特征图按功能分组。一部分通道（如负责图像基本结构的）被直接保留，作为“基座”；另一部分通道（如负责细节纹理的）则送入卷积层进行“精炼提纯”。

通道 vs 特征图

通道本质是 N 维张量的深度维度，每个通道对应着该张量在该维度上的一个 N-1 维切片，通常情况下就是一张特征图（张量不包含其它含义的维度的情况下）。

概念类比
通道（channel）一本书的“章节编号”
特征图（feature map）每个章节的“具体内容”

通道分割 ≈ 将特征图按功能分组

2.2 双路径设计的意义

IDN 在单个网络内部建立了一条“信息高速路”和一条“精加工流水线”，这种设计带来了两个重要好处：
（1）局部短路径：直接保留的路径确保了重要基础信息不会在层层传递中丢失或变形（即保留了丰富的低频信息）；
（2）渐进式 refinement：另一部分特征经过卷积层进一步提炼，增强表达能力。

最后，两条路径的特征再融合，实现了“稳中求细”的效果。

2.3 局限性

IDN 开创了通过内部结构设计来实现轻量化的新范式，它的聪明之处在于让网络自动对特征进行“分工协作”，而非让所有特征都经历相同的复杂处理，但它存在明显局限：
（1）蒸馏粒度较粗：只进行一次分割，特征提炼不够充分；
（2）特征利用率不足：直接保留的特征没有参与进一步的变换学习。

3. IMDN：多级蒸馏的突破

3.1 核心改进：从单次到多次蒸馏

IMDN 在 IDN 的基础上做了一个重要改进：一次蒸馏不够彻底，于是将 IDN 的单一蒸馏块升级为信息多蒸馏块（IMDB），实现了“渐进式精炼”。

这就像传统的多级蒸馏过程：
（1）第一级：提取最易挥发的精华（高级特征）；
（2）第二级：在中温段提取次级精华；
（3）第三级：在高温段提取基础成分；
（4）最后：对残留物进行最终处理。

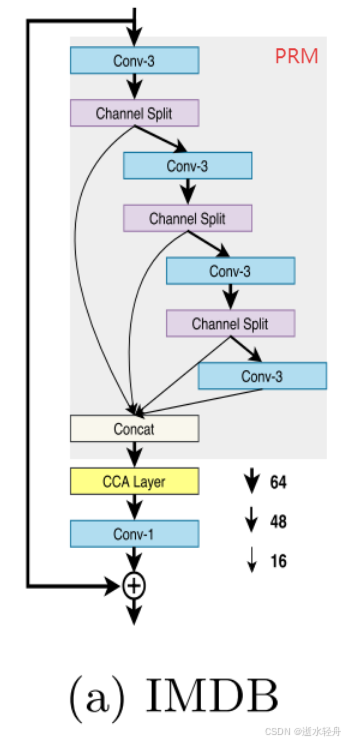

3.2 IMDB块的结构解析

IMDB 的核心是渐进式精炼模块（PRM），其结构如下图所示：

CCA（Contrast-aware Channel Attention，对比感知通道注意力）

主要作用： 让网络自动地、动态地学习并赋予不同特征通道不同的权重（重要性分数），从而让模型更加关注那些信息量丰富的通道，抑制那些不那么重要的通道。

工作原理：（以经典的 SENet 模块为例）
（1）压缩：对一个输入特征图（假设通道数为 C），通过全局平均 pooling，将每个通道的 H x W 的空间信息压缩成一个单一的数值（一个“通道摘要”）。这样我们就得到了一个长度为 C 的向量，它概括了每个通道的全局激活程度。
（2）激励：将这个 C 维向量送入一个小型神经网络（通常是两个全连接层），学习各个通道之间的相关性，并输出一个相同长度（C）的权重向量。这个向量中的每个值都在 0 到 1 之间，代表了对应通道的“重要性得分”。
（3）重标定：将学习到的权重向量，逐通道地乘回原始的特征图上。重要的通道被放大，不重要的通道被缩小。

3.3 IMDN的优势与遗留问题

优势：这种“分级提取，各取所长”的策略，使得 IMDB 能够捕获比 IDN 更丰富、更多层次的特征信息，从而在保持轻量化的同时，性能大幅提升，赢得了AIM 2019超分比赛的冠军。

遗留问题：IMDN 的设计存在内在的“僵化”问题。它的每一步“蒸馏”都强制与一个计算量较大的 3x3 卷积和通道分割操作绑定，就像一套不能拆分的组合家具，结构耦合过紧。这导致了参数效率不高，并且难以引入更灵活的设计（如更方便地添加残差连接），为后续的改进埋下了伏笔。

通道分割与特征提炼耦合过紧的具体问题：

① 结构僵化，缺乏灵活性

       IMDB 的处理流程是线性的、不可拆分的：必须先进行一次 3x3 卷积，然后立即执行通道分割，分割出的“粗糙”部分又必须流入下一级重复此过程。无法根据需要在分割前/后插入其他操作（如注意力机制），这严重限制了网络结构的创新和适应能力。

② 参数冗余，效率低下

       耦合设计导致了明显的计算浪费。每一次分割前，所有的特征通道都必须经过一个计算量较大的3x3卷积。但紧接着，其中一部分特征（被保留的“蒸馏”特征）其实并不需要如此复杂的变换，它们的功能更多是直接传递信息。这就好比为了过滤水，先统一用精密仪器对整个水体进行一遍深度处理，然后再把一部分水直接倒回，这个过程对于最终被直接倒回的那部分水来说，能量消耗是无效的。

③ 阻碍了更优学习机制的引入（扩展性差）

       正是由于上述的强耦合，使得在信息流动的关键路径上难以引入身份连接。身份连接是残差学习的核心，它能有效缓解梯度消失，确保网络可以轻松地学习恒等映射，从而稳定训练并提升性能。但在IMDB中，通道分割操作打断了特征的连续流动，使得简洁高效的身份连接难以无缝集成。

身份连接（Identity connection）vs 跳跃连接（Skip connection）vs 残差连接（Residual connection）

对比项 跳跃连接 残差连接 身份连接
定义神经网络中，信息绕过若干中间层，从前层直接传递到后层的一种结构统称。一种特殊的跳跃连接，通过加法将输入与经过若干层处理后的输出相加，让网络学习“残差”。 残差连接的一种特例，输入不经任何变换，原样相加到输出上，也常被称为恒等连接或快捷连接。
核心思想 提供信息快速通路，保留早期特征，帮助深层结构融合多层语义将学习目标从 H(x) 转为 F(x) = H(x) - x，只学习“增量”以简化训练 最大限度保留原始特征并辅助梯度传播
数学形式 $y = F(x) \oplus G(x)$ ，其中 $\oplus$ 可为 concat / add / attention 等 $y = F(x) + x$ 或 $y = F(x) + W_{s}x$ $y = F(x) + x$
结构要求 仅要求“早期信息”流向“后期层” 要求输出 = 输入 + 残差结构要求输出 = 输入 + 残差，且输入无变化
是否必须是加法 ❌ 不一定（也可以是拼接concat、加权融合等多种方式） ✅ 必须是加法（加法是残差的本质） ✅ 必须是加法
输入是否允许变换 ✅ 可以（例如通过卷积、线性层后再传递） ✅ 可以（例如：投影匹配维度） ❌ 不可以
连接位置 可以是跨层、跨模块、甚至跨分支的任意连接一般是相邻模块之间的短连接一般是最基础的残差块内部
主要作用 - 缓解梯度消失
- 融合多层特征
- 加强语义信息流 - 简化优化目标
- 保持梯度流畅
- 允许更深网络结构 - 最大程度保留原始信息
- 稳定训练
- 减轻梯度衰减
典型代表 U-Net（拼接）
DenseNet（级联）
Transformer（encoder-decoder连接） ResNet
Transformer Block
Vision Transformer Block ResNet Basic Block
Transformer 原始残差路径

对比项	跳跃连接	残差连接	身份连接
定义	神经网络中，信息绕过若干中间层，从前层直接传递到后层的一种结构统称。	一种特殊的跳跃连接，通过加法将输入与经过若干层处理后的输出相加，让网络学习“残差”。	残差连接的一种特例，输入不经任何变换，原样相加到输出上，也常被称为恒等连接或快捷连接。
核心思想	提供信息快速通路，保留早期特征，帮助深层结构融合多层语义	将学习目标从 H(x) 转为 F(x) = H(x) - x，只学习“增量”以简化训练	最大限度保留原始特征并辅助梯度传播
数学形式	$y = F(x) \oplus G(x)$ ，其中 $\oplus$ 可为 concat / add / attention 等	$y = F(x) + x$ 或 $y = F(x) + W_{s}x$	$y = F(x) + x$
结构要求	仅要求“早期信息”流向“后期层”	要求输出 = 输入 + 残差结构	要求输出 = 输入 + 残差，且输入无变化
是否必须是加法	❌ 不一定（也可以是拼接concat、加权融合等多种方式）	✅ 必须是加法（加法是残差的本质）	✅ 必须是加法
输入是否允许变换	✅ 可以（例如通过卷积、线性层后再传递）	✅ 可以（例如：投影匹配维度）	❌ 不可以
连接位置	可以是跨层、跨模块、甚至跨分支的任意连接	一般是相邻模块之间的短连接	一般是最基础的残差块内部
主要作用	- 缓解梯度消失 - 融合多层特征 - 加强语义信息流	- 简化优化目标 - 保持梯度流畅 - 允许更深网络结构	- 最大程度保留原始信息 - 稳定训练 - 减轻梯度衰减
典型代表	U-Net（拼接） DenseNet（级联） Transformer（encoder-decoder连接）	ResNet Transformer Block Vision Transformer Block	ResNet Basic Block Transformer 原始残差路径

第二部分：RFDN核心原理深度解析

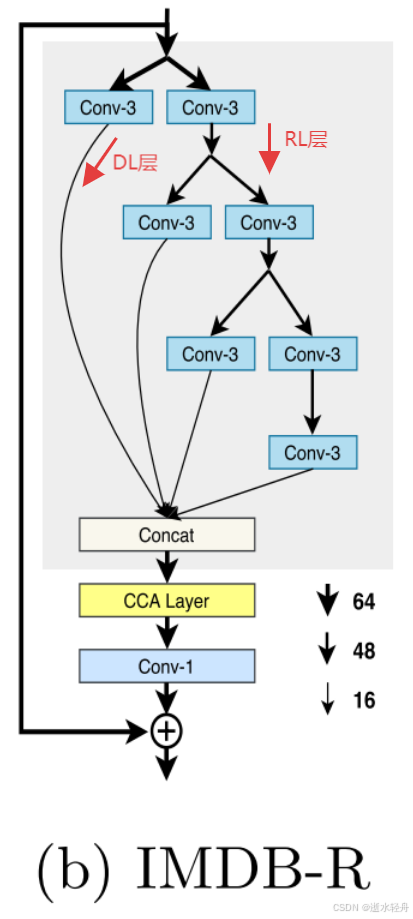

4. IMDB-R：解耦思想的智慧

为了解决 IMDB 的耦合问题，论文作者首先提出了一个关键的过渡设计——IMDB-R（Rethinking IMDB）。其核心思想是：将原先“卷积后分割”的单一操作，拆解为两个并行的、职责分明的路径：
（1）蒸馏层（Distillation Layer，DL）：专门负责生成当前步骤需要保留的“精华”特征。
（2）精炼层（Refinement Layer，RL）：专门负责处理需要传递到下一阶段的“粗糙”特征，为其进一步的提炼做准备。

这种并行化的设计，在功能上与原始 IMDB 等价，但它带来一个革命性的优势：清晰性与灵活性。它让我们能够清晰地看到，并独立地优化每一条路径。这为后续更激进、更高效的创新打开了大门。

IMDB-R 的并行卷积如何实现原来的“通道分割”功能？

要理解这个演变，需要跳出“操作”的层面，进入“功能”的层面。

【核心思想】从 “显式的、硬性的物理分割” 向 “隐式的、软性的功能分工” 的进化。

        【通道分割】是一个明确的、强制性的物理操作，在某个确定的位置（例如通道数的第32维），将输入的特征图一刀切开，变成两部分。概念清晰，实现简单。但其分割比例和位置是预先设定的超参数，不够灵活。

                类比：

（1）步骤1：一个卷积层处理所有输入特征，准备一锅“大杂烩”。
（2）步骤2：通道分割将这锅“大杂烩”物理上分成“精华”和“残渣”两碗。

        【并行卷积】特征分组不再是由一个“切割”动作在物理上完成的，而是由两个专门的“工人”（DL和RL）通过它们学到的参数，在功能上分别完成。原来的特征图在物理上没有被切开，但由于不同卷积的不同功能，卷积操作之后的特征图已经是根据特定功能而“特制”的了，从而实现分离。

                类比：

（1）并行步骤：两个独立的卷积层同时查看输入的原料。

1）DL（蒸馏层）：它的任务是直接做出一碗“精华”。它学习如何从输入中提取最应该被保留的部分。

2）RL（精炼层）：它的任务是准备好一碗待加工的“半成品”，用于下一步处理。

5. FDC：特征蒸馏连接——轻量化的关键一步

基于 IMDB-R，RFDN 提出了其第一个核心创新：特征蒸馏连接。FDC 的本质就是 IMDB-R 中的 DL（蒸馏层）的优化版本。

FDC 做了一项看似简单却极其有效的改动：将 IMDB-R 中“蒸馏层”的 3x3 卷积，替换为了 1x1 卷积。

        【优势】
        （1）参数量降低：1x1 卷积的参数量远低于 3x3 卷积，从而显著减少了模型大小。
        （2）职责明确化：在解耦的设计中，蒸馏层（DL/FDC）的职责被明确为 “选择”和“压缩”信息，即决定哪些特征通道是重要的，并进行整合降维，而不需要承担捕捉空间上下文的责任（这部分任务交给了另一条路径）。这个任务不需要感受野，因此轻量级的 1x1 卷积是完全胜任的最佳选择。
（3）效率最大化：而需要感受野的、更复杂的空间特征提炼任务，则完全交给了另一条路径上的 SRB（它包含 3x3 卷积）。这种分工协作，消除了 IMDN 中的计算浪费。

因此，“特征蒸馏连接”这个名字非常贴切：它是一条专门用于实现“特征蒸馏”功能的、高效的连接路径。它的核心是“功能”，而不是“形态”。

1x1 卷积与 3x3 卷积的功能性区别

1x1卷积：虽然感受野只有1×1，但它仍然在所有输入通道上进行加权求和，实现通道间的信息重组和降维

3x3卷积：既在空间域（3×3区域）又在通道域（所有输入通道）上进行信息整合

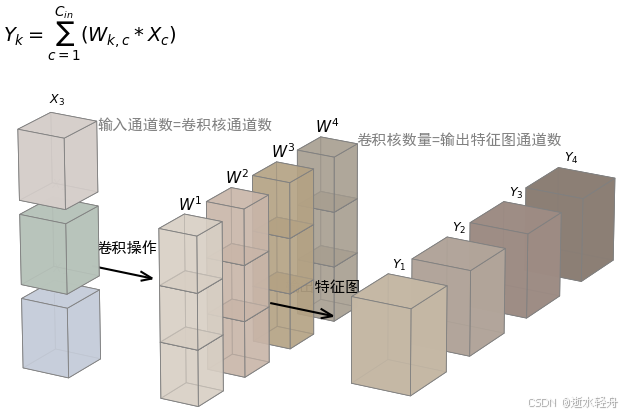

多通道卷积原理

对输入的每个通道分别卷积，然后在通道维度相加融合后才得到一个输出通道的单张特征图。

6. SRB：浅残差块——注入残差学习之魂

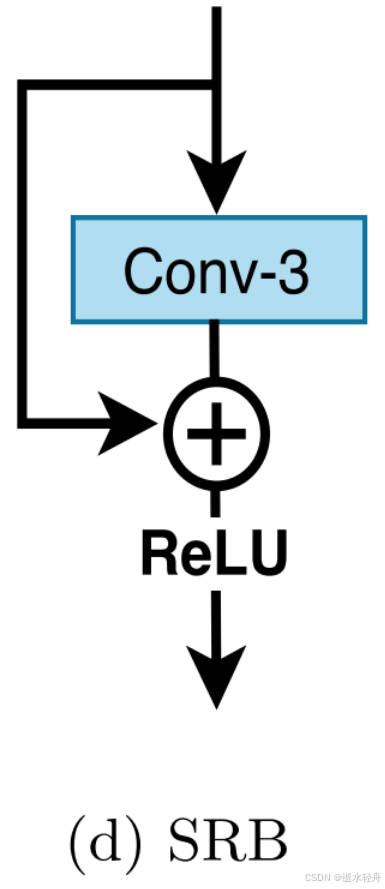

为了弥补身份连接，RFDN 提出了第二个核心创新：浅残差块。

SRB 的设计非常简洁：
（1）一个单一的 3x3 卷积层，用于进行核心的特征变换；
（2）一条直接绕过该卷积层的身份连接，将输入无损地传递到末端；
（3）一个激活函数，用于引入非线性。

SRB 的精妙之处：
（1）以零额外参数的代价，成功地将残差学习机制嵌入到网络中；
（2）身份连接的引入，确保了梯度可以畅通无阻地反向传播，稳定了训练过程，并让网络能够更轻松地学习复杂的映射关系。

为什么身份连接的引入可以确保梯度畅通无阻地反向传播？

        这源于反向传播的链式法则。身份连接为梯度提供了一条“高速公路”，绕过了可能引发交通堵塞的“市区道路”。

        在 SRB 中，其计算是：输出 = 激活函数( 3x3卷积(输入) + 输入 )

        在反向传播时，根据链式法则，损失函数对输入的梯度（∂Loss/∂输入）由两部分组成：

        （1）路径A（变换路径）：梯度穿过 3x3 卷积层，可能会衰减。

        ∂输出/∂输入 ∝ ... * W_conv * ...（受权重矩阵缩放）（∝：正比于）

（2）路径B（身份路径）：梯度通过 + 操作直接、无损地传递回来。

        ∂输出/∂输入 = 1 （恒等于1，无损）

                总梯度：∂Loss/∂输入 = (来自路径A的梯度) + (来自路径B的梯度)

        最终，即使路径A的梯度变得非常小（消失），路径B依然能保证一个稳定的梯度流信号传回上游，从而确保网络深层的权重也能得到有效的更新。

为什么穿过3x3卷积层可能会使梯度衰减？

        链式法则中的每一步，梯度都会被乘以当前层的权重矩阵。这个乘法会改变梯度的大小（范数）。

        而权重会倾向于导致梯度减小的原因如下：

（1）初始化策略：现代网络初始化为了稳定训练，会特意将初始权重设置为小于1的值。

（2）激活函数：像 Sigmoid 和 Tanh 这样的激活函数，其导数在大部分区域都小于 1，会进一步压缩梯度。

        （3）正则化：L1 / L2 正则化会惩罚大的权重值，促使权重向零收缩。

梯度的方向 vs 范数

        梯度的本质是向量，具有大小和方向两方面的特性，而在理想的、无噪声的优化世界里，方向才是根本，因为只要方向正确，即使步长（由范数和学习率共同决定）很小，也可以通过足够多的迭代最终到达最优点。而权重矩阵连乘主要影响梯度向量的范数（大小），而非其理论上的方向。

        但范数在实践依然很重要，一个拥有正确方向但范数近乎为零的梯度，也是毫无用处的。原因如下：

（1）有限精度算术与数值噪声：计算机使用浮点数表示实数，其精度是有限的。当一个梯度的范数小到与数值误差（如舍入误差、浮点下溢）处于同一量级甚至更小时，其真实的“方向”信息就会被数值噪声完全淹没。此时，所谓的“梯度方向”已经是一个被噪声主导的随机方向，不再指向损失下降的真实方向。

（2）学习率的有限性：学习率不能无限大。对于一个范数极小的梯度 g，即使我们设置一个很大的学习率 η，更新步长 η * g 仍然可能小到无法使网络参数产生任何有意义的改变。参数被“冻结”了，优化过程陷入停滞。

（3）局部极小值与鞍点：在非凸优化中，我们经常会遇到平坦区域（如鞍点或平坦的局部极小值）。这些区域的梯度本身就很小。如果因为架构问题导致梯度范数被进一步指数级压缩，那么模型将几乎不可能凭借梯度信号逃离这些次优区域。

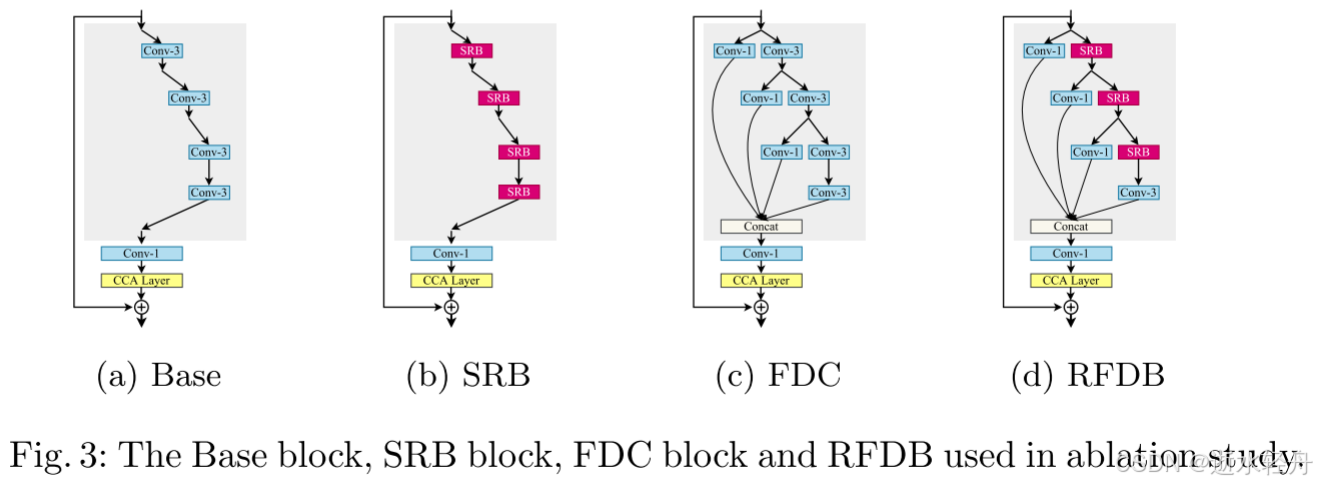

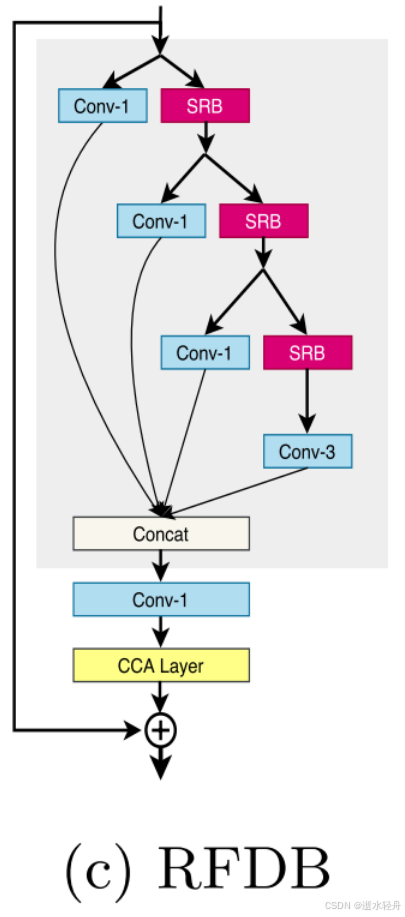

7. RFDB：终极模块的集成创新

现在，将 FDC 与 SRB 集成起来，就得到了 RFDN 的核心构建块——残差特征蒸馏块（RFDB）。

RFDB 的完整数据流如下：
（1）并行处理：
1）左路径（FDC）：使用 1x1 卷积进行轻量级特征蒸馏，快速提取并保留蒸馏特征。
2）右路径（精炼路径）：使用一个或多个 SRB 对特征进行深度的精炼和增强。
（2）特征融合（Concat）：将 FDC 的蒸馏特征和精炼路径的精炼特征简单地拼接在一起。此时特征虽然丰富，但还只是简单的混合。
（3）融合与压缩（Conv 1x1）：这个卷积层不关心空间信息，只专注于通道间的关系，它对拼接后所有通道的信息进行一次智能的、可学习的加权融合，去除冗余，将特征进行混合。同时，它也常用于将通道数压缩回模块的预期输出维度。 “调酒师”
（4）特征增强（CCA）：融合之后，CCA 通过全局平均池化获取每个通道的全局信息并评估每一个通道的重要性，然后给重要的通道加分（乘以较大的权重），给不重要的通道减分（乘以较小的权重）。这是一种自适应的特征重标定，让网络更加关注那些信息丰富的特征通道。 “品酒师”
（5）残差连接：最后，与原始模块的输入相加，确保了：第一，网络至少不会忘记最初的样子（身份映射），性能不会退化；第二，网络只需要学习“输出”比“输入”多出的那个“残差”部分，极大地降低了学习难度。

RFDB 成功地实现了 “轻量蒸馏”与“强力精炼”的完美解耦与协同工作，既大幅降低了参数量，又通过身份连接注入了残差学习的强大能力。

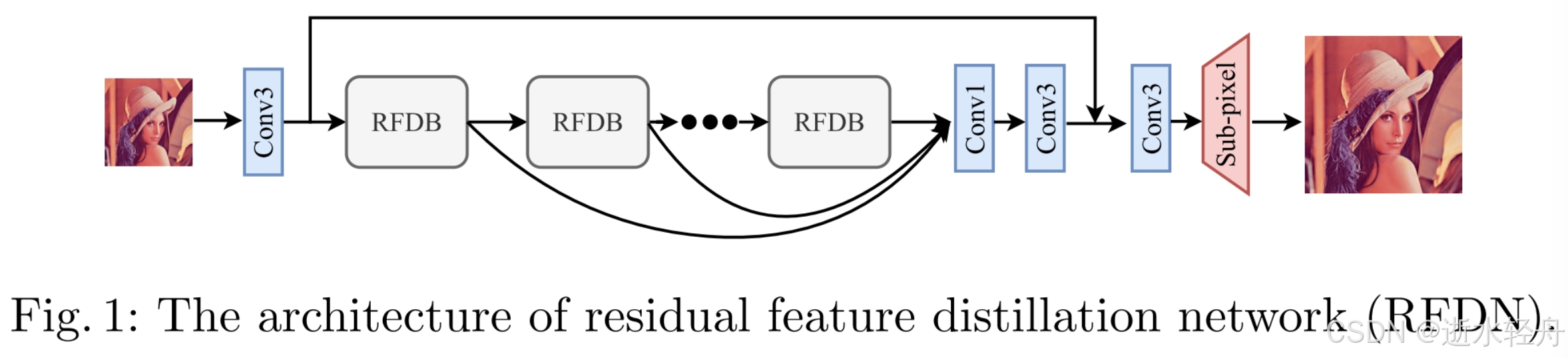

8. RFDN整体架构：协同作战的系统

        RFDN 的完整数据流：
（1）浅层特征提取：一个简单的卷积层从输入的低分辨率图像中初步提取特征。
（2）堆叠的RFDBs：多个RFDB依次堆叠，逐步、深入地提炼图像特征，每一个块都在其前一个块的基础上，进行更精细的修复与增强。
（3）特征融合：将所有输出的丰富特征进行智能融合，最后输出经过高度提炼和优化的低分辨率特征图，并准备正确的通道数。
                1）Conv 1x1：高效地融合来自不同块的特征；
                2）Conv 3x3：对聚合后的特征进行最后的“精加工”和“平滑处理”，进一步提炼空间信息。
（4）图像重建（Sub-pixel）：基于融合后的高质量特征，上采样并重建出最终的高分辨率图像。

Sub-pixel（Sub-pixel convolution，子像素卷积）

        更准确的叫法是 PixelShuffle（像素洗牌），是一种极其高效且聪明的上采样方法。

        【解决的问题】传统上采样方法（如双线性插值）是固定的、无参数的，无法学习；而转置卷积（Deconvolution）则容易产生“棋盘状伪影”。

【如何工作】（以 ×2 超分为例）
（1）准备阶段：网络在低分辨率空间中进行所有复杂的计算。最终输出一个特征图，其通道数是目标放大倍数的平方倍。

                例如：要放大 2 倍，则输出通道数 = 3 (RGB) × (2 × 2) = 12 通道。
（2）重组阶段：PixelShuffle 操作不进行任何计算，只是一个数据重组操作。它将这 12 个通道的每个像素点，重新排列成一个 2x2 的 RGB 像素块。具体来说，它将输入张量 [H, W, C × r²] 重新排列为 [H × r, W × r, C]。其中 H, W 是低分辩率的高和宽，r 是放大倍数，C 是输出图像的通道数。

        【作用与价值】
（1）高效：将计算量最大的卷积操作全部留在低分辨率空间中完成，只在最后一步进行轻量的像素重组，速度极快。
（2）高质量：因为上采样过程是由前端网络学习得到的，而不是预设的插值算法，所以能重建出更清晰、细节更丰富的高分辨率图像。

        （3）无伪影：相较于转置卷积，能有效避免棋盘格效应。

整个系统采用 L1 损失进行训练，因其相比于 L2 损失能产生更锐利的边缘，更适合超分任务。

L1损失 vs L2损失

L1 损失 L2 损失
全称平均绝对误差均方误差
公式 $Loss=\frac{1}{N}*\sum_{}^{}|y_{pred}-y_{true}|$ $Loss=\frac{1}{N}*\sum_{}^{}(y_{pred}-y_{true})^{2}$
直观理解衡量的是“平均偏差有多大”
由于平方项的存在，它对大的误差惩罚更重（放大了本来就大的误差）

对异常值 稳健敏感
数学导向趋向于学习目标值的中位数 趋向于学习目标值的平均值
边缘处理锐利模糊
纹理细节 更好较差
训练稳定性更稳定可能不稳定（当误差很大时，梯度也可能很大，可能导致训练不稳定）
超分效果主观质量更高感觉“糊”

	L1 损失	L2 损失
全称	平均绝对误差	均方误差
公式	$Loss=\frac{1}{N}*\sum_{}^{}\|y_{pred}-y_{true}\|$	$Loss=\frac{1}{N}*\sum_{}^{}(y_{pred}-y_{true})^{2}$
直观理解	衡量的是“平均偏差有多大”	由于平方项的存在，它对大的误差惩罚更重（放大了本来就大的误差）
对异常值	稳健	敏感
数学导向	趋向于学习目标值的中位数	趋向于学习目标值的平均值
边缘处理	锐利	模糊
纹理细节	更好	较差
训练稳定性	更稳定	可能不稳定（当误差很大时，梯度也可能很大，可能导致训练不稳定）
超分效果	主观质量更高	感觉“糊”

9. E-RFDN：面向挑战赛的极致增强

为了在 AIM 2020 高效超分挑战赛中卫冕，作者对 RFDN 进行了进一步的强化，提出了增强型RFDN。

其核心改进在于设计了增强型残差特征蒸馏块 E-RFDB：
（1）注意力机制的升级：从 CCA 到 ESA，ESA 通过引入空间注意力，能够更精确地定位图像中需要增强的细节区域（如边缘、纹理）。这对于竞赛中追求极致的图像质量至关重要。
（2）结构的微调：
1）E-RFDN 使用了 4 个 E-RFDB，而不是 RFDN 中的6个 RFDB；
2）特征通道数设置为50。
这种调整旨在平衡因引入更强注意力机制而增加的计算量，确保模型仍符合“高效”的竞赛赛道要求。
（3）训练策略的加强：
1）使用了更大的训练 patch（256×256）和更大的数据集（DIV2K + Flickr2K）；
2）采用了更复杂的多阶段训练策略：先使用 L1 损失进行主要训练，再切换至 L2 损失进行精细微调。这表明，在模型收敛的末期，L2 损失可能有助于进一步提升 PSNR 指标。

9.1 RFDN-L vs E-RFDN

它们都是 RFDN 的增强版本，但目标不同：

模型	改进方式	目标	应用场景
RFDN	基准模型	在参数量和性能间取得最佳平衡	通用轻量级超分
RFDN-L	增加特征通道数 (从 48 到 52 )	在不改变架构的前提下，单纯通过“增宽”网络来提升性能	追求更高性能，可接受参数量轻微上涨
E-RFDN	替换核心组件 (用 ESA 块替换 CCA 层)	通过架构创新，在效率与性能上实现双重提升	学术竞赛、追求极致性能

结论：RFDN-L是 “更大” 的RFDN，而E-RFDN是 “更优” 的RFDN。

9.2 ESA vs CCA

维度	CCA	ESA	ESA的优越性
全称	Channel Attention	Enhanced Spatial Attention	-
关注维度	仅通道维度	通道 + 空间双维度	能同时捕捉"什么特征重要"和"在哪里重要"
工作机制	全局平均池化 → 全连接层 → Sigmoid	1x1卷积降维 → 多个卷积层 → 上采样 → Sigmoid	通过卷积保留并利用了空间上下文信息
计算复杂度	较低	中等	以适度增加计算为代价，换取显著性能提升
超分价值	能增强重要特征通道	能精确定位并增强图像中的细节结构区域	对于恢复边缘、纹理等空间结构至关重要

CCA 像一个部门经理，只决定给哪个团队（通道）更多预算；而 ESA 像一个区域总监，不仅决定给哪个团队预算，还精确指导这笔预算应该用在哪个具体项目（空间位置）上。在需要精细空间定位的超分任务中，ESA 的自然更具优势。

Sigmoid

是一个在深度学习中非常基础的数学函数。

【数学公式】

【作用】将任何输入的数字（无论正负、大小），平滑地映射到 0 到 1 之间的一个值。

→ 在 CCA 或 ESA 的最后一步，Sigmoid 函数将前面计算出的重要性分数归一化为 0 到 1 之间的权重：

1）值越接近1，代表该特征通道或位置越重要，在后续计算中会被增强；

2）值越接近0，代表越不重要，会被抑制。

第三部分：对比分析

10. 三代模型横向对比

维度	IDN	IMDN	RFDN
时间	2018年	2019年	2020年
蒸馏机制	单次分割、粗粒度	多级渐进蒸馏、细粒度	解耦并行、功能专化
关键模块	基础蒸馏块	信息多蒸馏块 (IMDB)	残差特征蒸馏块 (RFDB)
核心问题	特征利用不充分	参数冗余、结构耦合	成功解决IMDN的遗留问题
轻量性	~553K	~694K	~550K (更优性能下，参数更少)
关键创新	通道分割	多级蒸馏	FDC + SRB
设计哲学	开创信息蒸馏	深化蒸馏粒度	解耦、简化、残差化

第四部分：实践设计

11. 基准与环境搭建：奠定公平对比的基石

11.1 数据集选择的科学性与层次性

数据集	作用	选择理由
DIV2K (训练集)	模型训练	业界标准，图像质量高、数量充足，确保训练充分
Set5/Set14/BSD100	性能测试	经典基准，便于与历史工作直接对比
Urban100	挑战性测试	包含大量人造结构，测试模型处理规则纹理的能力
Manga109	特定领域测试	测试模型在动漫风格图像上的泛化能力

11.2 评价指标的多维度考量

PSNR：客观、可复现，是超分领域的金标准
SSIM：弥补 PSNR 的不足，更好地反映结构相似性

维度	PSNR	SSIM
全称	峰值信噪比	结构相似性指数
核心思想	衡量重建图像与原始图像之间的像素级误差	衡量两幅图像在结构信息上的相似程度
关注重点	像素值的精确度	结构、轮廓、纹理的保持度
计算公式	其中： - `MAX`：图像像素最大值（如255） - `MSE`：均方误差，即两图所有像素差值的平方和的均值	其中： - `l`：亮度对比 - `c`：对比度对比 - `s`：结构对比 - α, β, γ 为调整权重，通常设为1
数值范围	理论上是0到正无穷，但通常值在20到50之间	-1 到 1，1表示两图完全相同
数值意义	值越大越好 - 30dB以上：质量不错 - 40dB以上：质量极佳	值越大越好 - 0.9以上：非常相似 - 0.95以上：几乎无法区分
优点	计算简单，物理意义明确，是业界标准	更符合人眼视觉系统的感知，能更好地反映主观质量
缺点	与人眼主观感受相关性不强，有时 PSNR 高的图看起来反而更模糊	计算相对复杂，对图像的局部结构变化敏感
形象比喻	“数字校对员”：逐字逐句检查，只关心数值是否完全一致。	“艺术鉴赏家”：欣赏画作的笔触、明暗和结构，看神韵是否相似。

12. 内部有效性验证：消融实验剖析创新价值

12.1 核心组件的逐项验证

方法	参数量	Set5 PSNR	说明
Base	652K	32.08 dB	基线模型
+ SRB	652K	32.19 dB	零参提升！证明残差连接的有效性
+ FDC	637K	32.18 dB	参数量下降，性能保持
RFDB (FDC+SRB)	637K	32.18 dB	参数量更少，性能全面超越基线

结论：SRB 和 FDC 都是有效的创新，二者结合成 RFDB，实现了在减少参数的同时提升性能的目标。

12.2 关键超参数的调优分析（蒸馏率）

蒸馏率指的是在特征蒸馏连接中，输出通道数与输入通道数的比例。

论文中的实验结果（如下表所示）揭示了蒸馏率的影响：

蒸馏率	参数量	性能趋势	分析
0.25	523K	性能中等	过于激进的特征压缩，导致信息损失
0.5	544K	性能最优	最佳平衡点，在压缩与保留间找到黄金比例
0.75	565K	性能有波动	压缩不足，参数量增加但性能提升不显著

结论：蒸馏率本质上是在模型轻量化与特征丰富度之间进行权衡。0.5 的蒸馏率被证明是 RFDN 架构下的最优折衷点。

超参数

【定义】超参数是在开始训练机器学习模型之前，由开发者手动设定或通过自动化工具选择的配置参数。它们不是模型从数据中学习得到的，而是用于控制模型训练过程的“旋钮和开关”。

【作用】决定了模型的训练方式、收敛速度以及最终性能。选择不当的超参数会导致模型训练缓慢、效果不佳甚至完全失败。

【常见例子】

（1）学习率： 最重要的超参数之一，控制模型在每次迭代中调整参数的步长。步长太大可能无法收敛，步长太小则学习过慢。

（2）批量大小： 一次迭代中用于计算梯度的样本数量。影响训练速度和内存使用。

（3）网络结构： 如神经网络的层数、每层的神经元数量。这决定了模型的容量和复杂度。

（4）正则化参数： 如 L1、L2 正则化的系数，用于控制模型复杂度，防止过拟合。

（5）迭代次数： 模型要遍历整个训练数据集多少次。

【超参数优化】寻找最佳超参数组合的过程，通常通过网格搜索、随机搜索或更高级的贝叶斯优化等方法来完成。

13. 外部优越性证明：与SOTA模型的全面对标

13.1 重建性能的领先性

这里仅以其中几个为例：

模型	比例	参数量	Set5 PSNR	优势分析
IMDN	×4	715K	32.21 dB	前 SOTA，性能强但参数多
CARN		1592K	32.13 dB	参数量大，性能不占优
IDN		553K	31.82 dB	轻量，但性能有差距
RFDN		550K	32.24 dB	性能最优，参数最少
RFDN-L		643K	32.28 dB	性能最强，参数量仍低于 IMDN

结论：RFDN 在参数量显著低于几乎所有竞争对手的情况下，取得了最佳的 PSNR 性能。

13.2 计算效率的卓越性（关键指标详解）

RFDN 论文从多个维度证明了其计算效率的卓越性，这些指标对于模型的实际部署至关重要。

效率指标	全称与解释	为何重要？	在RFDN中的表现
#Params (参数量)	模型中所有需要学习的权重和偏置的总数。	直接决定模型文件大小和内存占用。是轻量化的核心指标。	~550K，显著低于 IMDN (~715K)，模型更小巧。
Mult-Adds (乘加运算次数)	完成一次前向传播所需的乘法-加法运算的总次数。	衡量理论计算复杂度，直接影响功耗和速度。	低于 IMDN，表明其单位计算量的“性价比”更高。
FPS (帧率)	帧每秒，在特定硬件上每秒能处理的图像数量。	最直观的实际推理速度指标，直接决定用户体验。	44 FPS (vs IMDN 49 FPS)，在参量大减的同时保持了极快的速度。
#Activations (激活值)	网络中所有卷积层输出特征图的元素总数。	反映中间缓存的内存占用，与内存带宽和能耗强相关。	E-RFDN 显著低于 IMDN，意味着运行时更省电，对硬件更友好。

【综合结论】RFDN 并非通过牺牲速度来换取轻量化，而是在参数量、计算复杂度和推理速度之间取得了完美的平衡。它是一个为真实世界部署而设计的模型。

14. 公正性的终极保障：控制变量下的直接对话

在科学研究中，最有力的证据来自于 “控制变量法” 。RFDN 论文通过精心设计的对比实验，提供了这种保障。

14.1 挑战：不同的训练配方

不同的研究在训练模型时，可能使用不同的学习率、迭代次数、数据增强方法等。这导致直接比较论文中报告的数值可能不公平，因为性能差异可能源于训练策略而非模型架构。

14.2 解决方案：同一擂台，公平竞技

为了排除所有干扰因素，作者进行了一项至关重要的实验：
（1）完全相同的训练环境：在相同的硬件、相同的训练数据集、相同的优化器、相同的学习率策略、相同的训练轮数下，分别重新训练了 IMDN 和 RFDN；
（2）完全相同的评估流程：使用完全相同的测试集和评估代码对两个模型进行测试。

14.3 结果：无可争议的优势

下表展示了在这一最公平的设置下，×4 超分的结果：

模型	参数量	Set5 PSNR/SSIM	Set14 PSNR/SSIM	Urban100 PSNR/SSIM
IMDN	715K	32.16 / 0.8940	28.59 / 0.7812	26.05 / 0.7841
RFDN	550K	32.24 / 0.8953	28.59 / 0.7814	26.15 / 0.7868

通过这种“控制变量”的直接对话，RFDN 不仅证明了其更强，更证明了其为何更强——源于更高效、更智慧的架构设计。

15. 实验公平性总结

（1）训练数据统一：所有对比模型都使用 DIV2K 训练，消除数据优势；
（2）评估标准一致：所有 PSNR/SSIM 都在 YCbCr 的 Y 通道计算，遵循领域惯例；
（3）硬件环境相同：FPS 测试在相同 GPU 上进行，确保速度对比的公平性；
（4）消融实验控制变量：在相同训练设置下比较不同组件，确保证据的可信度；
（5）与基线模型的直接对比：Table 4 中在完全相同的实验设置下重新训练 IMDN 和 RFDN，提供了最有力的证据。
