Verilog和FPGA的自学笔记3——仿真文件Testbench的编写

记录一下学习仿真文件的vlog

仿真是FPGA开发的重要环节，帮助我们正式下载数据流之前发现问题。仿真文件的编写尤为重要，这篇博客就聊聊关于仿真文件的基本写法。

同样，先瞟一眼我上篇博客中点亮led.v的仿真文件（想看上篇博客的欢迎拖到文章底部的超链接~~~）

`timescale 1ns / 1ns        //仿真单位/仿真精度module tb_led();reg           key;
wire          led;//信号初始化
initial beginkey <= 1'b1;   //按键上电默认高电平
//key信号变化#200           //延迟200nskey <= 1'b1;   //按键没有被按下#1000  key <= 1'b0;   //按键被按下#600  key <= 1'b1;#1000  key <= 1'b0;
end//例化led模块
led  u_led(.key          (key),.led          (led));endmodule

注释倒是写的挺详细的 看了跟没看一样 啥也看不懂！！！

看不懂没关系~ 且听我细细道来！
看着挺多，不过仿真文件只有两部分组成：

1. 时间尺度指令（Time Scale Directive）
2. 仿真模块（Testbench）

你没发现整个程序除了`timescale 1ns / 1ns（时间尺度指令）就一个module tb_led()模块吗？
再次体现Verilog的模块化编程模式：连仿真文件都得写成模块的形式。
确实，不过……tb_led里面都是坨啥？？

别急，先说说时间尺度指令。

时间尺度指令

其语法结构如下：

`timescale <时间单位> / <时间精度>

尤其需要注意的是最前面的标点符号，不是单引号‘

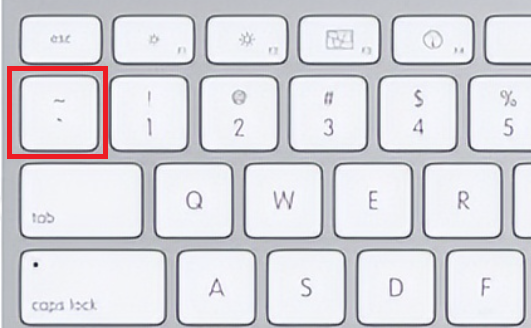

这玩意在哪找捏？按键如下：
这个
尤其注意！！
时间单位是之后写的仿真延时的单位，比如这个：

`timescale 1ns/1ns
……
key <= 1'b1;
#100
key <= 1'b0

就代表key <= 1’b1和key <= 1’b0之间间隔100ns（仿真时候的，跟真实硬件没关系）
如果写成这个样子：

`timescale 10ns/1ns
……
key <= 1'b1;
#100      //就代表1000ns了
key <= 1'b0

key <= 1’b1和key <= 1’b0之间就间隔1000ns了。

“/”后面的是时间精度，比如这样写：

`timescale 1ns/1ps    //时间精度改成ps
……
key <= 1'b1;
#1.001
key <= 1'b0

但这样就不行了：

`timescale 1ns/1ns    //时间精度改回ns
……
key <= 1'b1;
#1.001  //错误，因为时间精度最小就是ns，无法再精确了！
key <= 1'b0

仿真模块的编写

最重要的仿真模块来啦！
仿真模块里的主要三部分：

1. 信号类型定义
2. 信号初始化
3. 模块例化

要讲Verilog的信号类型，就不得不说说Verilog的数据类型了。
类比C++的int、long、char、string.etc（中英夹杂~），Verilog中数据类型主要以下三种：

Verilog的数据类型	作用
reg	寄存器类型
wire	线网类型
parameter	参数类型

说白了reg对应FPGA里的D触发器和寄存器（触发器级联），wire用来连接查找表和触发器（或者别的什么）。
区别在于：reg可以存储数据，而wire不能
但wire可以承载数据
注意“承载”和“存储”不是一个意思 （你品，你仔细品~）

那参数是干啥的？答：存个常量。
个人理解，作用类似与嵌入式开发的宏定义。（就是给数字起个字母的名字）

举个栗子：

parameter  COUNT_MAX = 25_000_000; //但这是常量不能运算

相信聪明的你一眼就明白了。

通常，我们会把输入信号（比如点亮led中的key）定义为寄存器类型reg，输出信号（比如led）定义为线网类型wire。

信号初始化

这里介绍一个新语句initial。
再介绍两个关键字begin和end。
后面这俩完全等于C++的花括号“{}”。至于为啥Verilog不用花括号啊，咱也不知道，咱也不敢问……
如果后面只有一行，则不用写begin和end。

initial
key = 1'b0;   //虽然对于intial啥用没有

多了就得写：

initial begin
key = 1'b0;
#100
key = 1'b1;
#100
key = 1'b0;
end

begin不一定要和initial写在一行，不过业界都这么写，咱也随波逐流吧哈哈~
中间的#100是延时语句，语法就是一个#再加一个数字。

注意initial语句只用在仿真文件，不用于RTL代码！！一定注意！！

模块例化

有个博主方法很好（是谁就不说了），打开RTL代码（就点亮led的代码），把下面这个模块：

module led(input key,output led
);

从led开始，到;结束，复制然后粘贴到仿真文件，删掉端口类型，最后长成这个德行：

led(key,led
);

给例化模块起个名字（我习惯加“u_”跟原子哥学的哈哈 ），每个端口前加点“.”，后面加括号：

led u_led(.key(),.led()
);

里面写要连接的线（名称可以重复，我一般喜欢重复）：

led u_led(.key(key),.led(key)
);

就搞定啦！

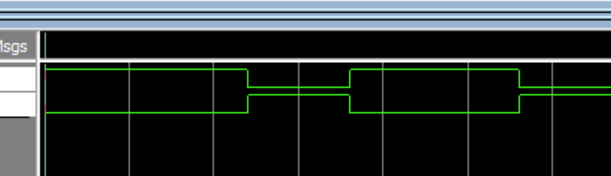

我个人喜欢用Modelsim这个仿真软件，仿真波形如下：

期待我和大家早日一同学会Verilog和FPGA！！

如果有不明白或错误之处，也希望大家在评论区给出，帮助大家的同时也能再次提升自己对于FPGA和Verilog的理解，感谢大家！！
