第五十章 ESP32S3 WiFi 热点实验

        本章学习把 ESP32-S3 配置为 AP 模式，即创建连接热点，可使用手机连接该热点。
        本章分为如下几个小节：
50.1 硬件设计
50.2 软件设计
50.3 下载验证

50.1 硬件设计

1. 例程功能
        本章实验功能简介：当手机连接这个热点时， LCD 显示该连接设备的 MAC 地址，断开时，LCD 显示断开设备的 MAC 地址。

2. 硬件资源
        1） LED 灯
        LED-IO1
2） XL9555
        IIC_INT-IO0（需在 P5 连接 IO0）
        IIC_SDA-IO41
        IIC_SCL-IO42
3） SPILCD
        CS-IO21
        SCK-IO12
        SDA-IO11
        DC-IO40（在 P5 端口，使用跳线帽将 IO_SET 和 LCD_DC 相连）
        PWR- IO1_3（XL9555）
        RST- IO1_2（XL9555）
4） ESP32-S3 内部 WiFi

3. 原理图
        本章实验使用的 WiFi 为 ESP32-S3 的片上资源，因此并没有相应的连接原理图。

50.2 软件设计

50.2.1 程序流程图

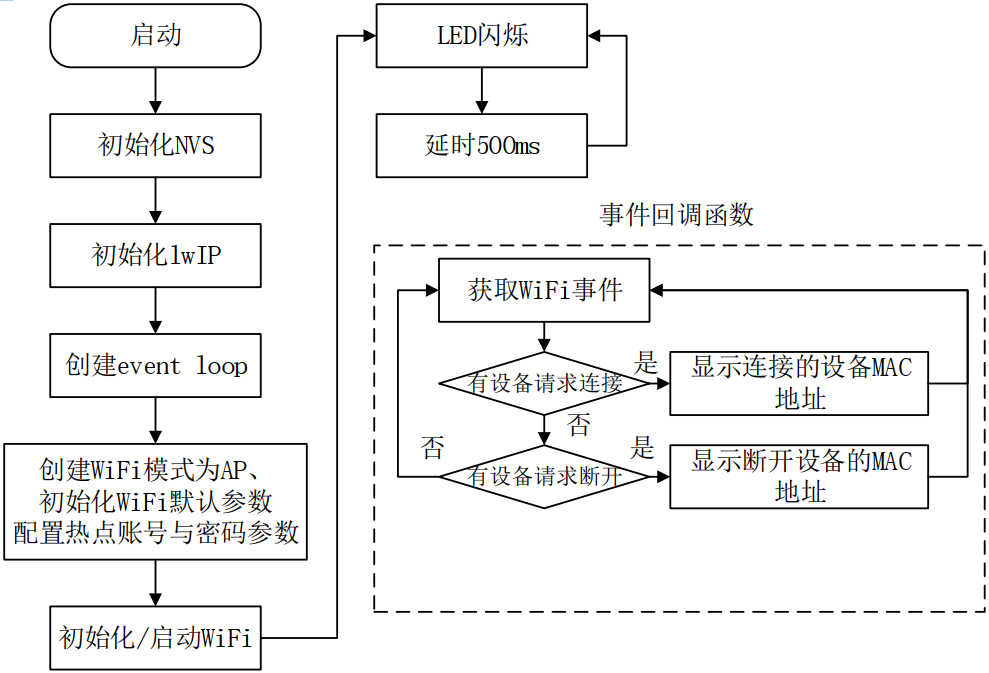

        本实验的程序流程图：

图 50.2.1.1 程序流程图

50.2.2 程序解析

50.2.2.1 本次实验用到库函数说明

（1）创建并配置一个适用于 WiFi AP 模式的网络接口

        用于​​创建并配置一个默认的 WiFi 接入点（AP）模式网络接口​​。这个函数简化了 WiFi AP 模式的初始化过程，自动设置了许多默认参数。函数无参数，原型如下：

esp_netif_t *esp_netif_create_default_wifi_ap(void);

返回值：

返回值	类型	说明
成功	esp_netif_t*	指向新创建的网络接口对象的指针
失败	NULL	如果创建失败则返回 NULL

表 50.2.2.1 函数esp_netif_create_default_wifi_ap()返回值说明

        函数返回值esp_netif_t*说明：

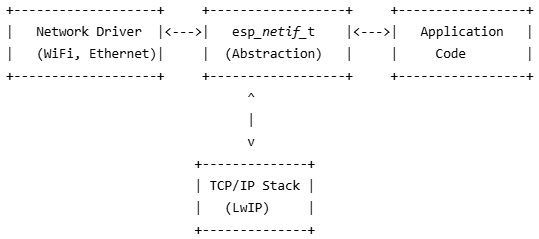

  esp_netif_t是连接底层网络驱动（如 WiFi、以太网）和上层 TCP/IP 协议栈（LwIP）的桥梁。它的地位可以用下图表示：

 它是一个​​不透明指针（Opaque Pointer）​​，代表一个抽象的网络接口实例。
   关键特性：

• 不透明性​​：不需要知道其内部结构的具体细节，只需通过 ESP-IDF 提供的 API 函数来操作它；
• 抽象代表​​：每个 esp_netif_t实例代表一个具体的网络接口（如 WiFi STA、WiFi AP、以太网等）；
• ​​操作句柄​​：它是几乎所有 esp_netif_xxx()API 函数的第一个参数，用于指定要操作哪个网络接口。

        总结：简单来说，可以将 esp_netif_t*理解为​​网络接口的“身份证”​​。ESP-IDF 提供了各种函数（API），需要出示这张“身份证”（传入 esp_netif_t*参数）来告诉系统想要操作哪个具体的接口。不需要关心里面包含了什么信息，只需知道如何使用它即可。

    函数主要作用：

• 创建并配置一个适用于 WiFi AP 模式的网络接口；
• 设置默认的 TCP/IP 栈配置；
• 自动配置 DHCP 服务器；
• 设置默认的 IP 地址（通常为 192.168.4.1）。

  创建的默认配置：

配置项	默认值	说明
IP 地址	192.168.4.1	AP 的默认 IP 地址
子网掩码	255.255.255.0	C 类网络的默认掩码
网关	192.168.4.1	与 IP 地址相同
DHCP 服务器	启用	自动为连接的客户端分配 IP

表 50.2.2.2 函数esp_netif_create_default_wifi_ap()创建的默认配置说明

使用流程：初始化 NVS -> 创建默认事件循环 -> 初始化网络接口 -> 调用 esp_netif_create_default_wifi_ap() -> 配置 WiFi AP 参数 -> 启动 WiFi AP模式
注意事项：

• 调用时机​​：应在 WiFi 初始化之前调用此函数；
• ​​内存管理​​：创建的接口由 ESP-IDF 内部管理，通常不需要手动释放；
• ​​默认配置​​：如果不需特殊配置，使用默认值即可满足大多数应用场景；
• ​​多接口​​：如果需要多个 AP 接口，应使用 esp_netif_create()创建自定义接口；
• 错误处理​​：始终检查返回值，确保接口创建成功。

（2）Wifi事件注册

    esp_event_handler_register()函数在上一章做了详细说明，需要说一点本次函数使用如下:

ESP_ERROR_CHECK( esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID,&wifi_event_handler, NULL) );

        函数第二个参数传入的参数为ESP_EVENT_ANY_ID，ESP_EVENT_ANY_ID是一个通配符（Wildcard）​​。当它作为 event_id参数传递给 esp_event_handler_register()时，意思是：​​“请为指定事件基（event_base）下的 所有具体事件，注册这个事件处理函数”。参数说明：​

• event_base​​ = WIFI_EVENT：监听来自 ​​WiFi 模块​​ 的事件；
• ​​event_id​​ = ESP_EVENT_ANY_ID：​​不挑剔具体是哪种 WiFi 事件​​。无论是连接开始、连接成功、连接断开、扫描完成等等，只要是 WiFi 模块产生的事件，我都要监听；
• ​​event_handler​​ = &wifi_event_handler：当上述 任何WiFi 事件发生时，都去调用wifi_event_handler这个函数。

        简单来说，​​ESP_EVENT_ANY_ID就是“我全都要”的意思​​。它告诉事件系统：“只要是 WIFI_EVENT这家公司（事件基）派来的所有快递（事件），都直接交给 wifi_event_handler这个人（处理函数）签收处理”。

（3）获取对应网络接口句柄

        函数用于​​通过接口的唯一标识键（if_key）获取对应的网络接口句柄（esp_netif_t）​​。 函数原型如下：

esp_netif_t *esp_netif_get_handle_from_ifkey(const char *if_key);

参数说明：

参数名	类型	方向	说明
if_key	const char*	输入	网络接口的唯一标识键字符串

表 50.2.2.3 函数esp_netif_get_handle_from_ifkey()参数说明

返回值：

返回值	类型	说明
成功	esp_netif_t*	指向找到的网络接口对象的指针
失败	NULL	未找到与提供的 if_key匹配的网络接口

表 50.2.2.4 函数esp_netif_get_handle_from_ifkey()返回值说明

    主要作用：

• ​​接口查找​​：在已创建的网络接口中查找具有指定键名的接口；
• ​​句柄获取​​：返回找到的接口的操作句柄；
• ​​接口访问​​：提供了一种在不同代码模块中访问同一网络接口的方式。

    常用接口键名，系统为默认创建的网络接口预定义了以下键名（本次实验传入WIFI_AP_DEF"）：

接口键名 (if_key)	对应的接口类型	创建函数
"WIFI_STA_DEF"	默认 WiFi Station 接口	esp_netif_create_default_wifi_sta()
"WIFI_AP_DEF"	默认 WiFi AP 接口	esp_netif_create_default_wifi_ap()
"ETH_DEF"	默认以太网接口	esp_netif_create_default_eth()

表 50.2.2.5 常用接口键名说明

（4）获取指定网络接口的 IP 地址、子网掩码和网关信息

        用于​​获取指定网络接口的 IP 地址、子网掩码和网关信息​​。这个函数对于查询网络接口的当前 IP 配置状态非常有用。
        函数原型：

esp_err_t esp_netif_get_ip_info(esp_netif_t *esp_netif, esp_netif_ip_info_t *ip_info);

    参数说明：

参数名	类型	方向	说明
esp_netif	esp_netif_t*	输入	要查询的网络接口句柄。 本次实验为esp_netif_get_handle_from_ifkey()函数的返回值
ip_info	esp_netif_ip_info_t*	输出	存储获取的 IP 信息的结构体指针

表 50.2.2.6 函数esp_netif_get_ip_info()参数说明

    返回值：

返回值	类型	说明
ESP_OK	esp_err_t	获取成功
其他错误码	esp_err_t	获取失败

表 50.2.2.7 函数esp_netif_get_ip_info()返回值说明

    函数作用：

• 提供 IP 配置查询​​：获取网络接口的 IP 地址、子网掩码和网关信息；
• ​​支持网络状态监测​​：通过检查 IP 地址判断网络连接状态；
• ​​简化信息显示​​：方便在用户界面或日志中显示网络配置；
• ​​与其他函数配合​​：与 IP 设置、接口创建等函数协同工作。

（5）字节序转换函数

   inet_ntoa_r是一个用于将 IPv4 地址从二进制格式（网络字节序）转换为点分十进制字符串格式的函数。它是 inet_ntoa的可重入（线程安全）版本。函数原型如下:

char *inet_ntoa_r(struct in_addr addr, char *buf, int buflen);

     参数说明：

参数名	类型	方向	说明
addr	struct in_addr	输入	包含要转换的二进制IPv4地址的结构体
buf	char*	输出	用于存储结果字符串的缓冲区
buflen	int	输入	缓冲区的大小（字节数）

表 50.2.2.7 函数inet_ntoa_r()参数说明

    返回值：

返回值	类型	说明
成功	char*	指向结果字符串的指针（与 buf参数相同）
失败	NULL	如果缓冲区太小无法容纳结果字符串

表 50.2.2.7 函数inet_ntoa_r()返回值说明

    主要作用：

• ​​二进制到字符串转换​​：将32位网络字节序的IPv4地址转换为点分十进制格式；
• ​​线程安全​​：与 inet_ntoa不同，inet_ntoa_r是可重入的，可以在多线程环境中安全使用；
• ​​内存安全​​：使用用户提供的缓冲区，避免静态缓冲区带来的安全问题。

（6）其他函数说明参见之前章节说明

 50.2.2.2 main函数解析

static const char *TAG = "AP";
#define EXAMPLE_ESP_WIFI_SSID   "MyWifi"
#define EXAMPLE_ESP_WIFI_PASS   "abc1234567"
#define EXAMPLE_MAX_STA_CONN    5
#define MAC2STR(a) (a)[0], (a)[1], (a)[2], (a)[3], (a)[4], (a)[5]
#define MACSTR "%02x:%02x:%02x:%02x:%02x:%02x"
static char lcd_buff[100] = {0};/*** @brief       WIFI链接糊掉函数* @param       arg:传入网卡控制块* @param       event_base:WIFI事件* @param       event_id:事件ID* @param       event_data:事件数据* @retval      无*/
static void wifi_event_handler(void *arg, esp_event_base_t event_base,int32_t event_id, void *event_data)
{/* 设备连接 */if (event_id == WIFI_EVENT_AP_STACONNECTED){spilcd_fill(0,90,320,240,WHITE);wifi_event_ap_staconnected_t *event = (wifi_event_ap_staconnected_t *)event_data;ESP_LOGI(TAG, "station " MACSTR " join, AID=%d",MAC2STR(event->mac), event->aid);sprintf(lcd_buff, "MACSTR:"MACSTR,MAC2STR(event->mac));spilcd_show_string(0, 90, 320, 16, 16, lcd_buff, BLUE);spilcd_show_string(0, 110, 320, 16, 16, "With device connection", BLUE);} /* 设备断开 */else if (event_id == WIFI_EVENT_AP_STADISCONNECTED){wifi_event_ap_stadisconnected_t *event = (wifi_event_ap_stadisconnected_t *)event_data;ESP_LOGI(TAG, "station " MACSTR " leave, AID=%d",MAC2STR(event->mac), event->aid);spilcd_fill(0,90,320,320,WHITE);sprintf(lcd_buff, "Device disconnected:"MACSTR,MAC2STR(event->mac));spilcd_show_string(0, 90, 320, 16, 16, lcd_buff, BLUE);}
}/*** @brief       WIFI初始化* @param       无* @retval      无*/
static void wifi_init_softap(void)
{/* 初始化网卡 */ESP_ERROR_CHECK(esp_netif_init());/* 创建新的事件循环 */ESP_ERROR_CHECK(esp_event_loop_create_default());/* 使用默认配置初始化包括netif的Wi-Fi */esp_netif_create_default_wifi_ap();wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();ESP_ERROR_CHECK(esp_wifi_init(&cfg));ESP_ERROR_CHECK(esp_event_handler_register(WIFI_EVENT, ESP_EVENT_ANY_ID, &wifi_event_handler, NULL));/* 配置WIFI */wifi_config_t wifi_config = {.ap = {.ssid = EXAMPLE_ESP_WIFI_SSID,.ssid_len = strlen(EXAMPLE_ESP_WIFI_SSID),.password = EXAMPLE_ESP_WIFI_PASS,.max_connection = EXAMPLE_MAX_STA_CONN,.authmode = WIFI_AUTH_WPA_WPA2_PSK},};if (strlen(EXAMPLE_ESP_WIFI_PASS) == 0){wifi_config.ap.authmode = WIFI_AUTH_OPEN;}ESP_ERROR_CHECK(esp_wifi_set_mode(WIFI_MODE_AP));ESP_ERROR_CHECK(esp_wifi_set_config(ESP_IF_WIFI_AP, &wifi_config));ESP_ERROR_CHECK(esp_wifi_start());esp_netif_ip_info_t ip_info;esp_netif_get_ip_info(esp_netif_get_handle_from_ifkey("WIFI_AP_DEF"), &ip_info);char ip_addr[16];inet_ntoa_r(ip_info.ip.addr, ip_addr, 16);ESP_LOGI(TAG, "Set up softAP with IP: %s", ip_addr);ESP_LOGI(TAG, "wifi_init_softap finished. SSID:'%s' password:'%s'",EXAMPLE_ESP_WIFI_SSID, EXAMPLE_ESP_WIFI_PASS);spilcd_show_string(0, 90, 240, 16, 16, "wifi connecting......", BLUE);
}/*** @brief       程序入口* @param       无* @retval      无*/
void app_main(void)
{esp_err_t ret;ret = nvs_flash_init();     /* 初始化NVS */if (ret == ESP_ERR_NVS_NO_FREE_PAGES || ret == ESP_ERR_NVS_NEW_VERSION_FOUND){ESP_ERROR_CHECK(nvs_flash_erase());ESP_ERROR_CHECK(nvs_flash_init());}led_init();                 /* LED初始化 */my_spi_init();              /* SPI初始化 */myiic_init();               /* IIC初始化 */  xl9555_init();              /* 初始化按键 */spilcd_init();              /* LCD屏初始化 */spilcd_show_string(0, 0, 240, 32, 32, "ESP32-S3", RED);spilcd_show_string(0, 40, 240, 24, 24, "WiFi AP Test", RED);spilcd_show_string(0, 70, 240, 16, 16, "ATOM@ALIENTEK", RED);wifi_init_softap();while (1){LED0_TOGGLE();vTaskDelay(pdMS_TO_TICKS(500));}
}

        上述源码相对简单，主要将 ESP32-S3 设备配置为 AP 模式，即作为热点设备。然后，设置热点设备的账号、密码、安全模式等参数。在 WiFi 事件回调函数中，当有外部设备请求连接时，程序会在 LCD 上显示连接设备的 MAC 地址等信息。而当外部设备从连接状态断开时， LCD 会显示当前断开的外部设备 MAC 地址。

50.3 下载验证

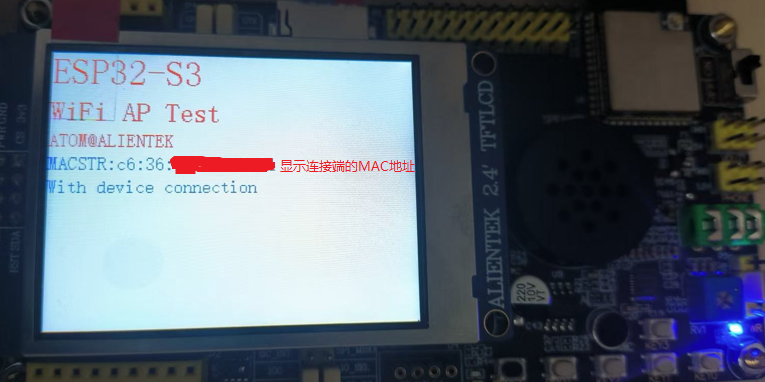

        程序下载成功后，利用手机连接 ESP32-S3 热点设备（本次实验命名为"MyWifi"），当手机连接热点设备成功时，LCD 显示手机的 MAC 地址等信息，当手机从已连接状态断开时， LCD 显示断开的外部设备的MAC 地址。下图为连接成功的 LCD 显示效果图。

图 50.3.1 外部设备连接热点设备

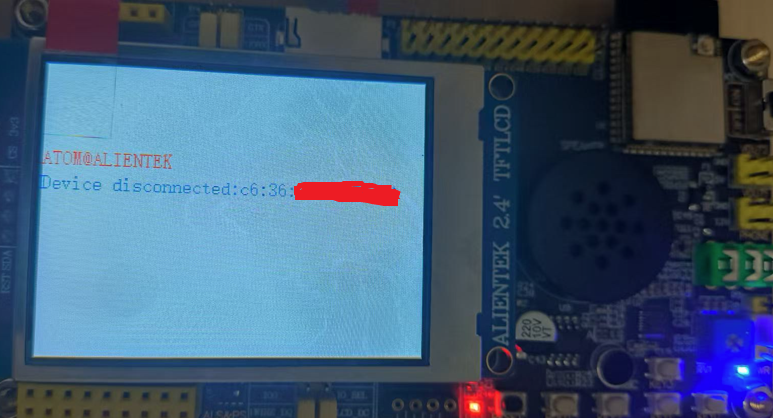

        下图为外部设备从已连接状态断开效果图，如下所示。

图 50.3.2 外部设备断开热点设备
