第五个实验——动态nat地址转换操作

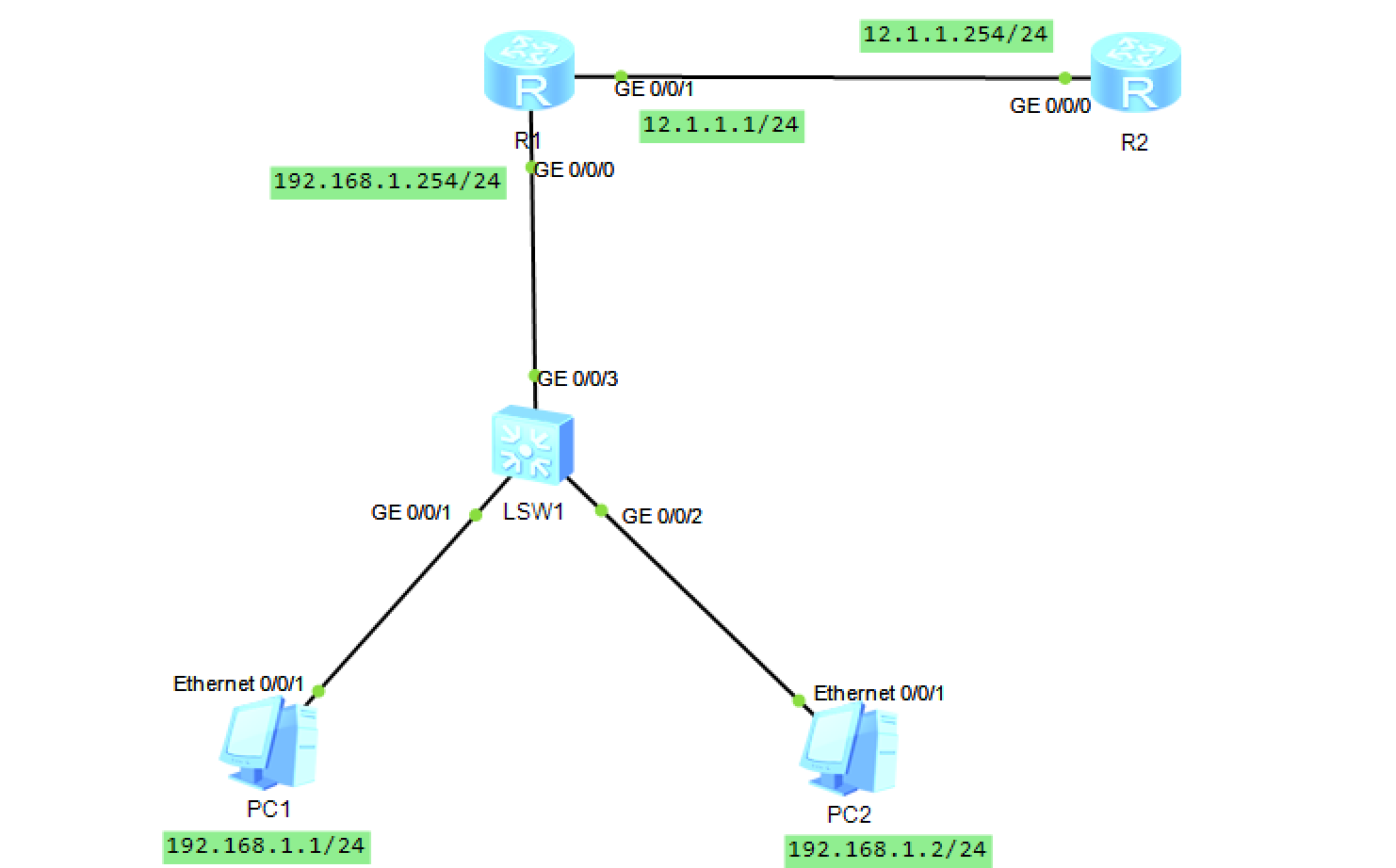

首先 拓扑结构如下图：

对PC1、PC2设置静态IP地址；交换机不需要配置任何东西；对路由器R1的两个端口设置IP地址；对R2路由器的一个端口设置IP地址。

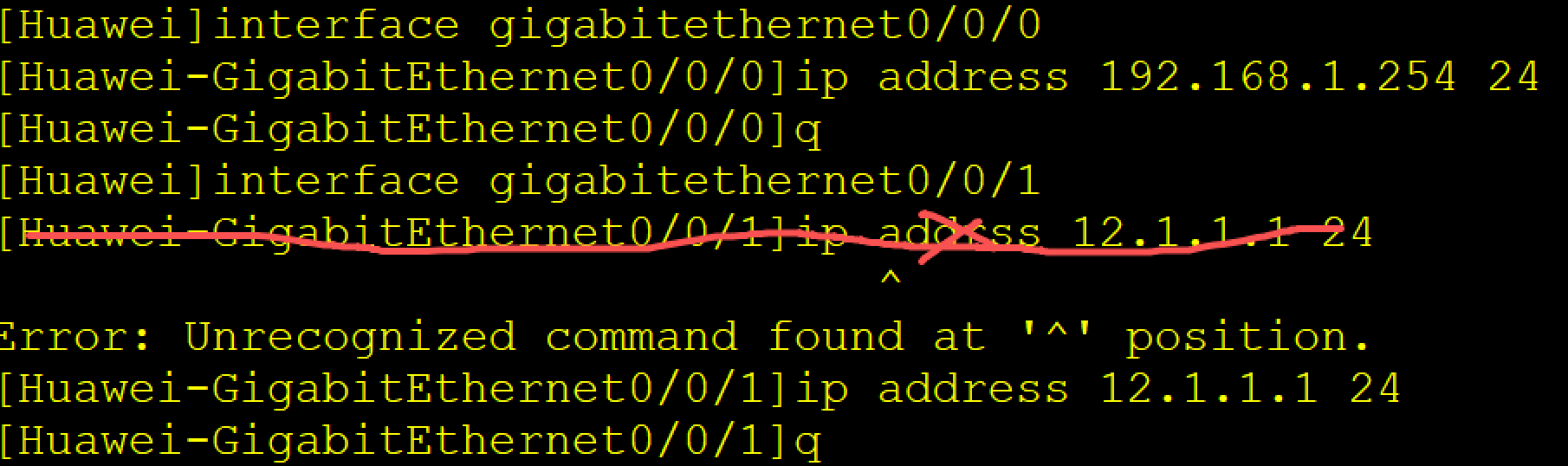

对R1设置：

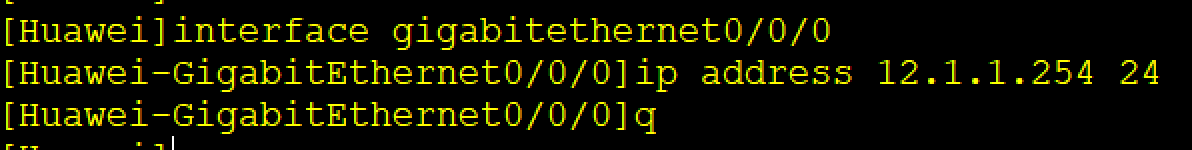

对R2设置：

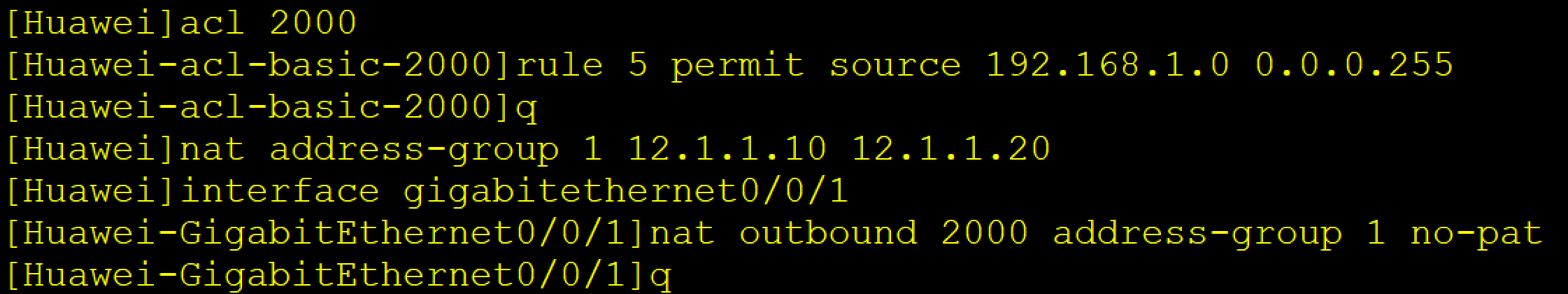

现在R1和R2阔以互相ping通，但是PC1不能ping通R2。，如何让PC1访问到外网呢？需要使用nat 设置在R1的出接口。首先设置acl2000的规则，匹配到192.168.1.X网段的所有主机，设置nat地址池（公网IP的范围），进入路由器的出流量接口，把nat应用到该接口上。

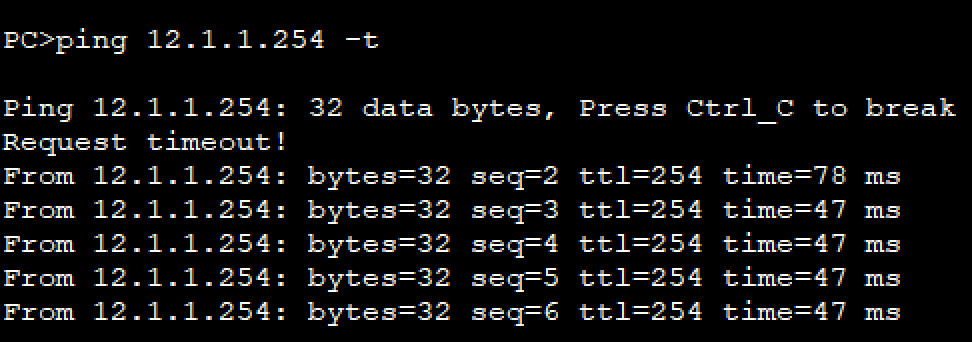

此时，PC1 就可以ping通外网R2路由器了。如下图所示：

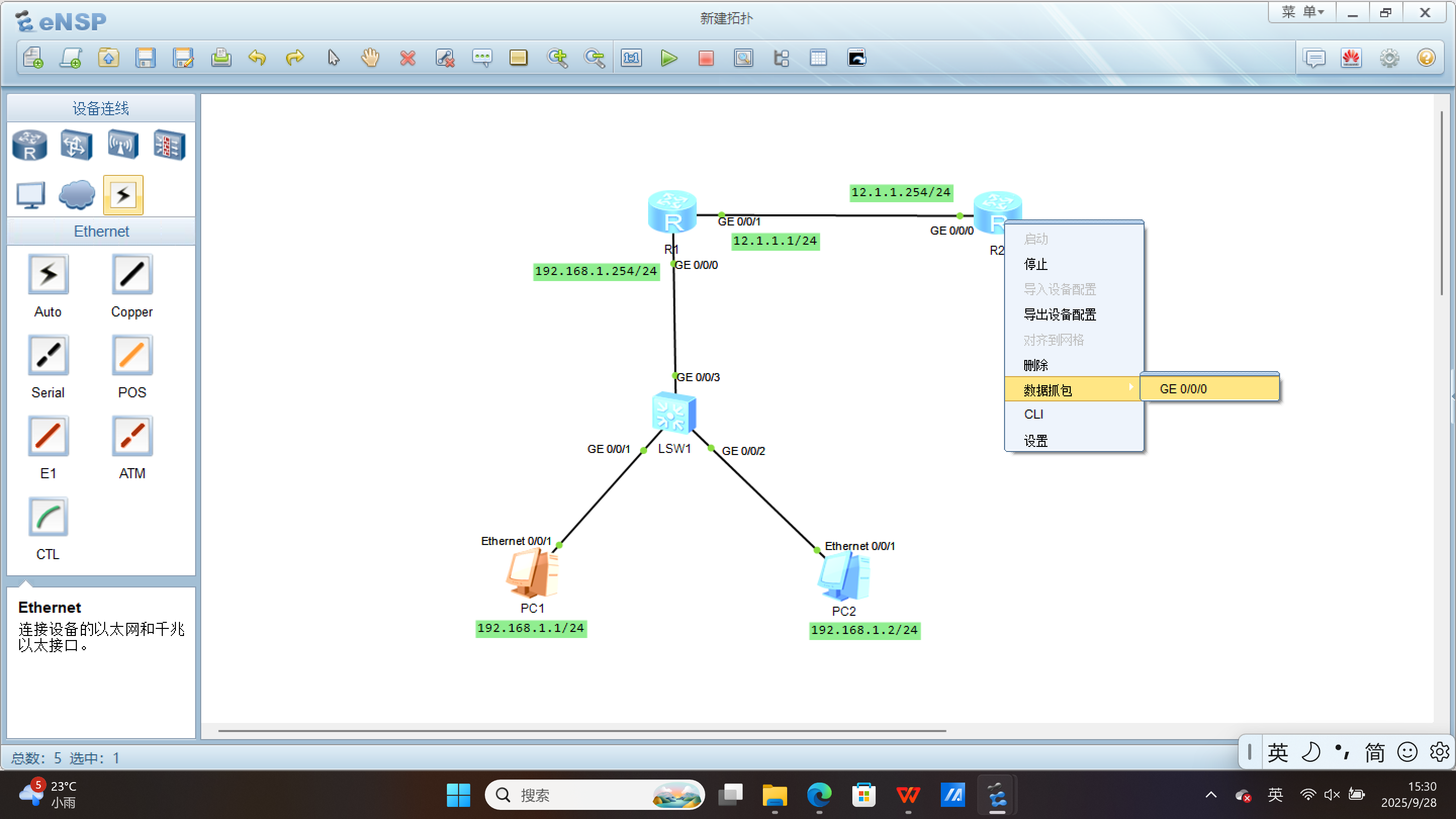

阔以抓包R2的接口，查看源IP地址是谁？

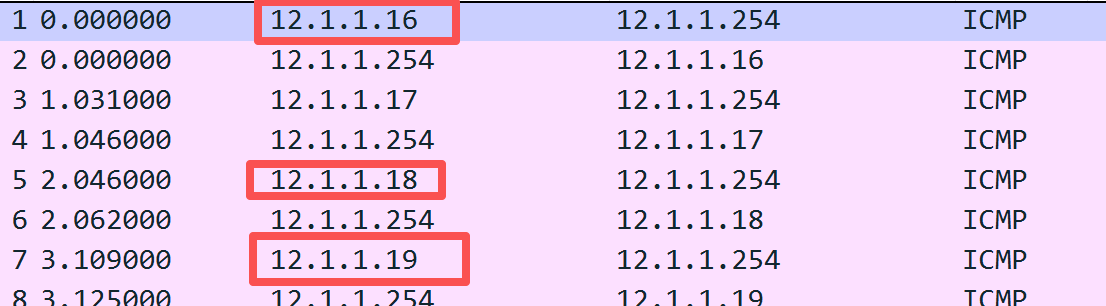

自动打开wireshark ，查看IP数据包

发现源地址从192.168.1.XXX 转换为 公网IP。因为我们设置的nat地址池公网IP的范围是12.1.1.10 ~12.1.1.20 所以会一直变动IP地址。注意在现实中是不会一直变的，只有在模拟器中，才会改变源IP地址
最后实验成功，记得切回用户视图，save保存！
