MySQL MVCC：通过 ReadView与 undolog版本链 分析读提交RC和可重复读RR的原理

ReadView

ReadView（读视图）是 InnoDB 存储引擎在实现 MVCC时获取数据的依据，主要用于一致性读时判断数据版本的可见性。

ReadView 本质上是一个快照，记录了当前系统中活跃事务的信息，帮助判断某个数据版本是否对当前事务可见。

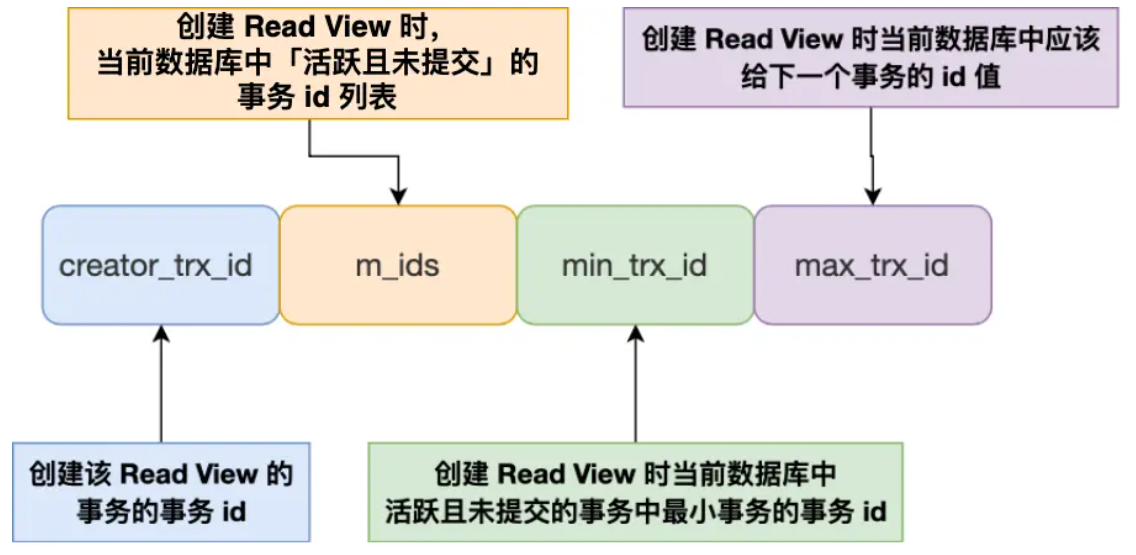

包含了四个核心字段：

• m_ids：当前系统中活跃的事务 ID 列表
• min_trx_id：活跃事务中的最小事务 ID
• max_trx_id：系统尚未分配的下一个事务 ID，即预分配事务id，当前最大事务ID + 1
• creator_trx_id：创建该 ReadView 的事务 ID
•

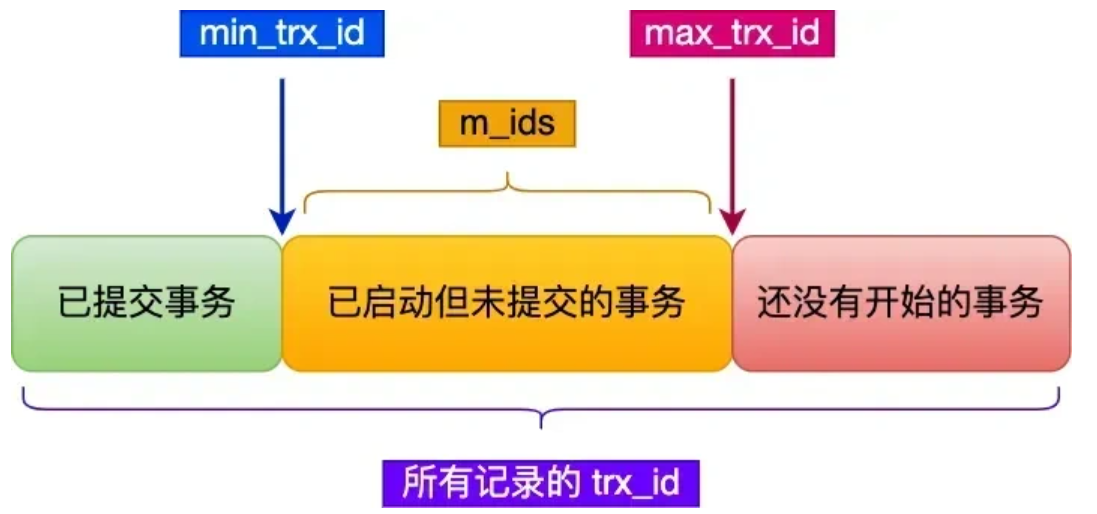

版本链数据访问规则

trx_id代表当前事务ID

• trx_id == creator_trx_id，可以访问该版本，说明数据是被当前事务更改的
• trx_id < min_trx_id，可以访问该版本，说明数据已经提交了
• trx_id > max_trx_id，不可以访问该版本。事务实在ReadView生成后才开启的
• min_trx_id <= trx_id <= max_trx_id，如果trx_id不存在于m_ids，说明可以访问该版本，说明数据已经提交。反正则说明数据没提交

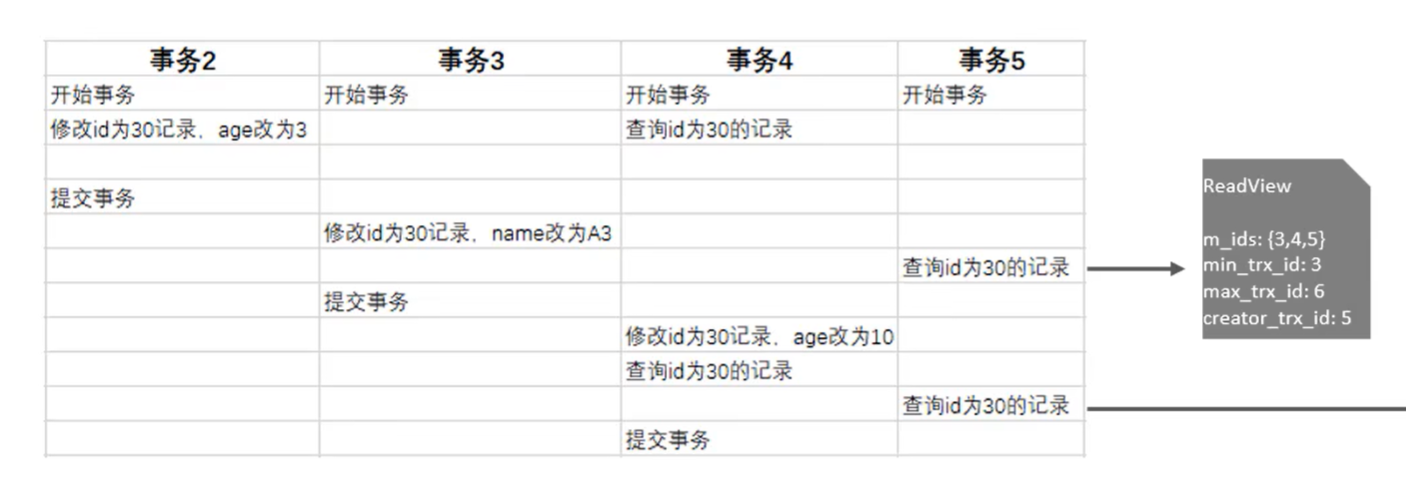

由图可见，当事务5进行快照读时，会查询当前活跃的事务。

• 事务2已经提交因此不算活跃事务，事务3、4、5都还没有提交，因此被统计入m_ids
• 最小的活跃事务的id就是事务3
• 预分配事务id就是最大事务id 事务5的id + 1
• ReadView的创造者也是事务5

由上就生成了一个完整的ReadView

undolog版本链

undolog为回滚日志，在增删改操作的时候产生，用来准备数据回滚

• insert时，undolog只会在回滚时需要，事务提交后可被立即删除
• update、delete还会再快照读时需要，不会被立即删除

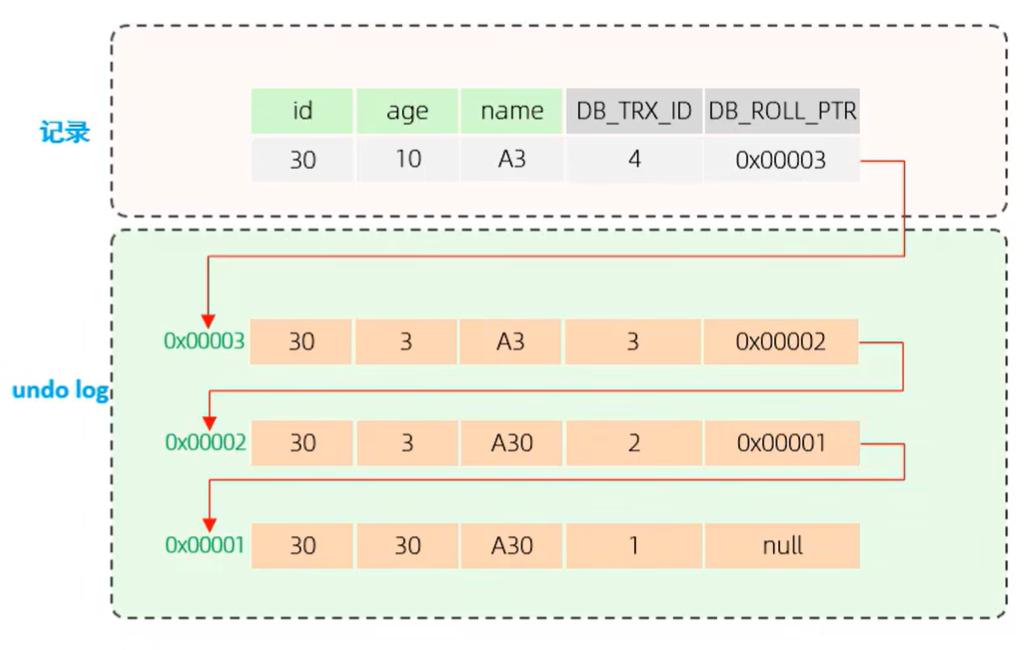

依旧从上图分析：

• 事务2修改 id为30的记录，将age从30改为3，生成undolog日志，并将回滚指针指向最初的创建事物的undolog
• 事务3将 id为30 的记录 name 修改为A3，生成undolog日志，并将回滚指针指向事务2的undolog
• 事务4将 id为30 的记录 age修改为10，生成undolog日志，并将回滚指针指向事务3的undolog

由此生成了undolog版本链

READ COMMITTED读提交

在事务中每发生一次快照读都会生成一个ReadView

在RC机制下，事务5每次查询都会生成一个ReadView，那么该如何找到可以访问数据的快照呢？上文讲解的undolog版本链给出了答案。

系统会根据版本链数据访问规则，从undolog版本链的头节点依次向后判断，直到找到第一个符合访问规则的undolog，然后将找到的版本的记录的数据返回，这就是我们要读取数据的快照。

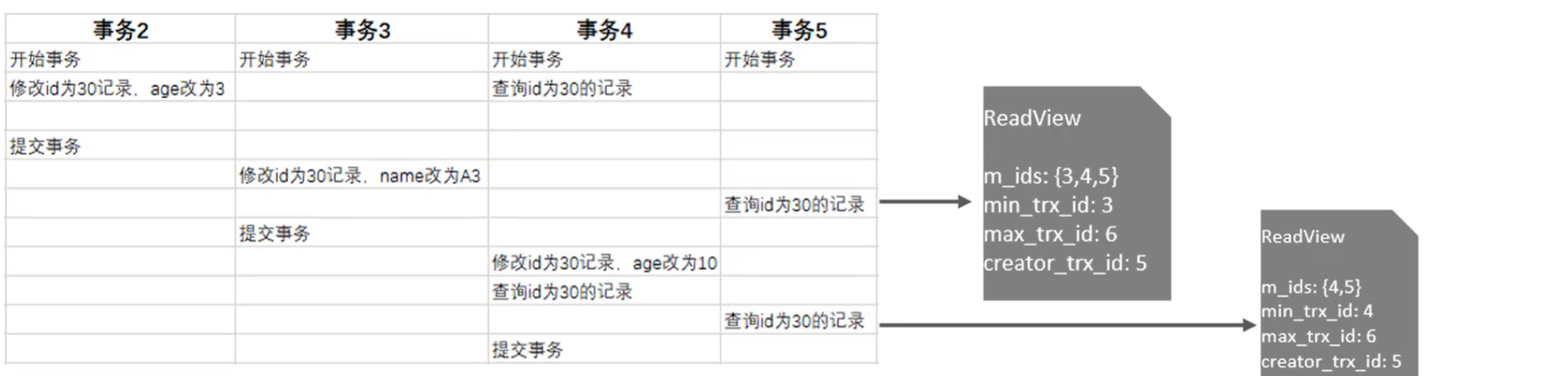

由上图可看，两次查询生成了两次不一样的ReadView，那么他们所找到的数据版本也可能会不同，第一次查询时只有事务2的数据可以被访问，第二次查询时事务3的数据也可以被访问了，那么查询返回的数据的版本就是不一致的，数据也是不同的。

因此一个事务中读取同一个数据可能会返回不同的结果，这就是不可重复读。

REPEATABLE READ可重复读

仅在事务开始第一次执行快照读时生成一个ReadView，后续复用这个ReadView

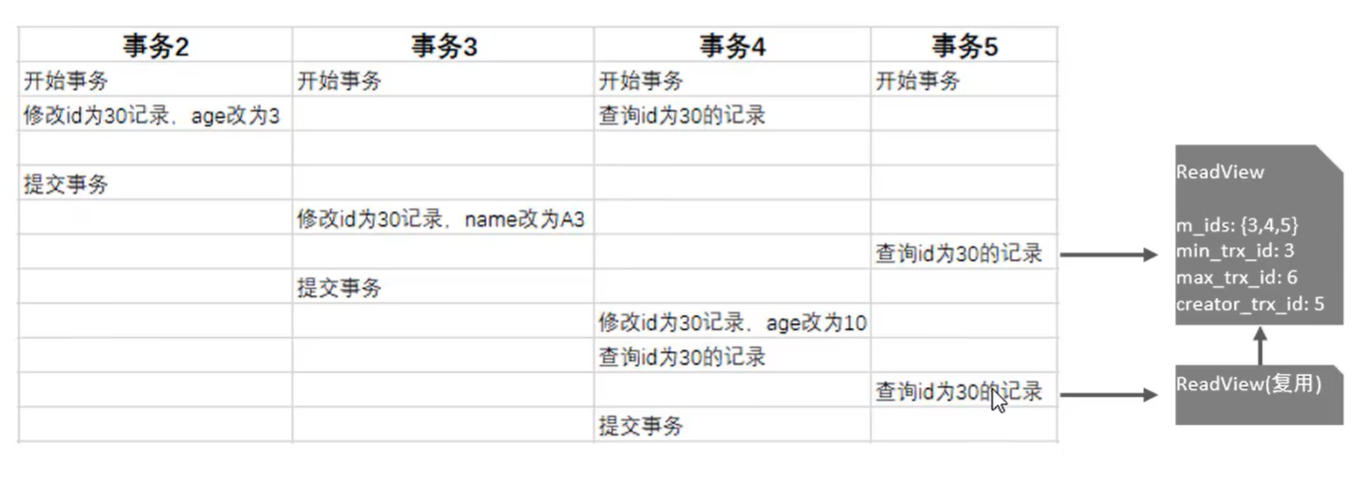

由图可见，两次查询操作对应的ReadView是一致的，他们找到的数据版本也就是一样的，查询返回的结果就是相同的。

一个事务中读取同一个数据一定会返回相同的结果，这就是可重复读。

总结

ReadView 的创建时机决定了隔离级别行为：

• RC：语句级快照，每次查询都刷新视图。不可重复读。
• RR：事务级快照，整个事务复用同一视图。可重复读。

但这两个事务隔离级别都没能结果幻读的问题。
