无人机图传及组网功能如何实现？适用频段与传输模块选择全攻略
无人机图传及组网功能实现的核心逻辑
在当下的无人机应用场景中，无论是航拍、巡检、测绘还是应急救援，“图传”都是最基础也是最关键的一环。简单来说，图传就是无人机将摄像机拍摄到的实时画面传输到地面控制端，让操作员能够第一时间获取空中视角。这不仅关系到飞行的安全，更决定了数据是否能够高效利用。
1.图传技术的基础原理无人机图传的原理可理解为“空地之间的数据链路”，分为图像采集、编码压缩、链路传输和解码显示四大步骤。
图像采集：机载摄像头将画面转换成数字信号；编码压缩：为了减少带宽占用，视频数据会通过编码器（H.264/H.265等）进行压缩；链路传输：使用无线射频信号进行空地传输，这也是图传的核心技术环节；解码显示：地面端接收后进行解码并还原为实时画面。
在不同的应用场景下，链路传输方式会有所差异，比如使用Wi-Fi链路适合短距、低延迟的轻量场景；而对于长距离、复杂环境的任务，往往会采用专业的数字图传系统。
2.无人机组网功能的实现方式组网功能就是让多台无人机或无人机与地面设备建立信息网络，实现协同作业，比如多机巡检、编队飞行或者大面积数据采集。常见的组网技术包括：
点对点（P2P）模式：单机和单个地面站直连，延迟低但无法多机协同；点对多点（P2MP）模式：多个地面站接入同一无人机信号，适合媒体直播、应急指挥；Mesh自组网技术：每台无人机既能接收也能转发数据，使得网络范围更广、稳定性更强，尤其在无地面基站情况下效果显著。
其中Mesh自组网技术在灾害救援、山区勘测等场景的优势极为明显，网络节点多，信号可自动绕开障碍，保证关键数据传递。
3.图传与组网的结合真正高效的无人机通信系统往往是图传与组网结合起来的。例如，在大型安防巡逻中，一台无人机可将视频传给附近另一台无人机，两者再同时回传地面指挥中心，既节省了频段资源，又能保证实时性。
在技术实现上，这需要无人机的通信模块具有双工数据处理能力，以及优秀的信号抗干扰算法。数字图传技术在这方面有绝对优势，其抗干扰性、加密能力和传输效率都要远高于传统模拟图传。
当你在选购或者设计无人机图传系统时，理解这些原理就像为通信系统打地基——有了稳定的链路结构，后续频段选择和模块优化就有了发力的方向。
适用频段选择与传输模块选型策略
在无人机通信中，频段选择可以说是一切性能的基础。不同频段的信号传输特性差异巨大，会直接影响传输距离、清晰度和抗干扰能力。
1.无人机常用频段分析
2.4GHz频段优点：全球通用，无需特别申请，设备兼容性强，适合短至中距离传输（1-3公里）；缺点：易受Wi-Fi等民用设备干扰，尤其是在城市复杂环境下。推荐场景：普通民用航拍、娱乐飞行。
5.8GHz频段优点：带宽大，延迟低，画面清晰度高；缺点：穿透力低，距离受限制（2-5公里），信号容易受障碍物阻隔。推荐场景：比赛、剧组航拍、直播等对低延迟要求高的作业。
915MHz/1.4GHz等低频段优点：穿透力强，适合远距传输（可达10公里以上），抗干扰能力优异；缺点：视频带宽有限，需要更先进的压缩技术来保证清晰度。推荐场景：农林巡检、山区搜救、长航时任务。
2.频段选择的核心思路选频段不是“越高越好”或“越低越好”，而是要看任务场景：
城市复杂环境——建议选择较低频段或具备跳频功能的模块；空旷区域——高频段可发挥大带宽优势，呈现高清画面；多机组网——优先考虑低频段+Mesh协议组合，提高网络稳定性。
3.传输模块的选型策略市场上的传输模块类型繁多，从廉价的Wi-Fi图传到专业的数字图传，都有自己的定位。选择时要重点关注以下几个指标：
传输功率：功率越大，信号覆盖范围越广，但需注意法规限制；调制方式：例如OFDM（正交频分复用）在抗干扰和高带宽传输中优势明显；延迟表现：延迟过高会严重影响飞行安全，通常控制在50ms以内为佳；加密功能：保障数据安全，避免信号被截获或篡改；接口兼容性：与飞控、摄像头、地面站等设备的兼容适配能力。
一些高端无人机厂商倾向于自研闭环通信模块，以保证系统的稳定性和独立性。但对于小型团队或个人玩家，选择成熟的数字图传模块（如基于LTE/5G或915/1.4GHz定制链路的模块）往往成本合理、性能稳定。
4.软硬结合的优化技巧传输效果不是单纯由硬件决定的，合理的软件算法优化同样重要。例如：
动态码率调整：在信号弱时自动降低码率，避免画面卡顿；多链路冗余：主链路与备用链路并行工作，一旦主链路掉线可无缝切换；智能跳频：实时监测信道干扰并自动切换至干净频道。
当频段选择与传输模块配置达到匹配平衡时，无人机的图传与组网功能不仅稳定，还能在各种极端环境下从容应对。
小结从频段特性到模块选择，核心是找准适合自己任务的通信策略。对于追求极致画质的人，可能优先考虑5.8GHz的大带宽；对于应急救援团队，低频段的远距能力和Mesh网络的稳定性才是首选。只有充分理解频段特性与传输模块的互相作用，才能让无人机的空中视野真正做到“随时随地、秒级呈现”。

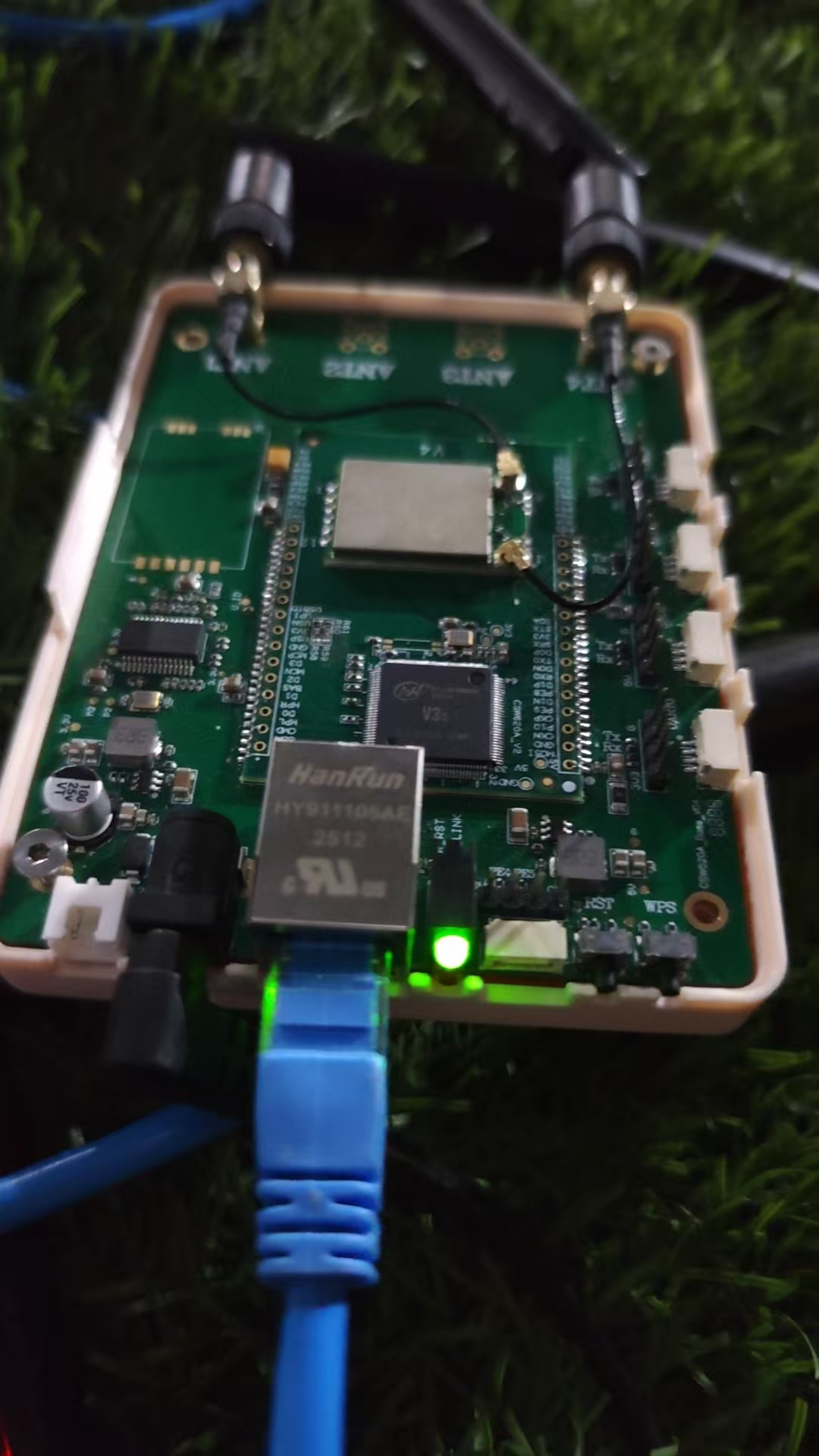

深圳市云望物联技术有限公司致力于物联网技术发展，远距离wifi无线通信传输模块其创新的LR-WiFi技术（Long Range WiFi远距离WiFi无线模块），远距离无线自组网MESH自组网模块解决了低成本，高性能，高速率，远距离的无线通信难题，无人机16km无线通信模块为物联网重塑WiFi传输边界。
