概述

在做Smoothieware工程移植到MCUXpresso IDE的任务。
查看编译日志，发现Smoothieware分为2个工程，一个主工程lpc1768, 一个静态库工程mbed-lpc1768.
我前面实验，是将所有代码都在一个工程中编译，编译出来的elf在MCU中装不下。当然原因很多。
但是我想严格按照Smoothieware的做法来，也将工程分为2个工程，一个主工程a，一个库工程b.
先编译b, 再编译a(a中链接b, 并使用b的接口)。

做了一个实验，验证了建立这种2个工程的例子，确实可以。

笔记

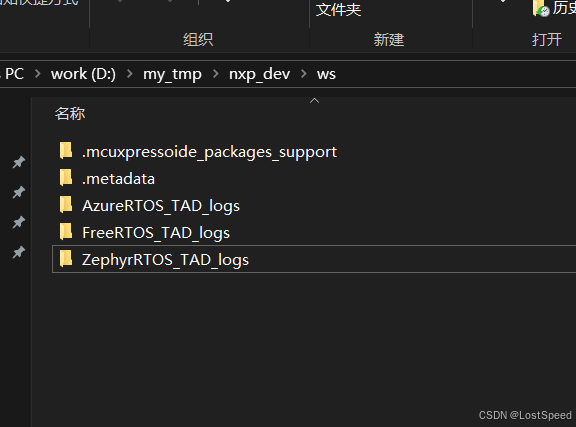

将工作区清空

头2个文件夹是工作区用的，不能删
后面3个logs文件夹是硬件调试器的单步调试连接日志，是自动产生的，不用删(删了也会再产生)。

建立库工程

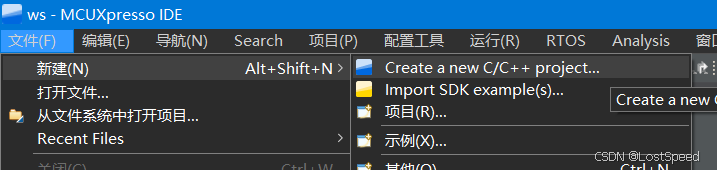

新建c++工程

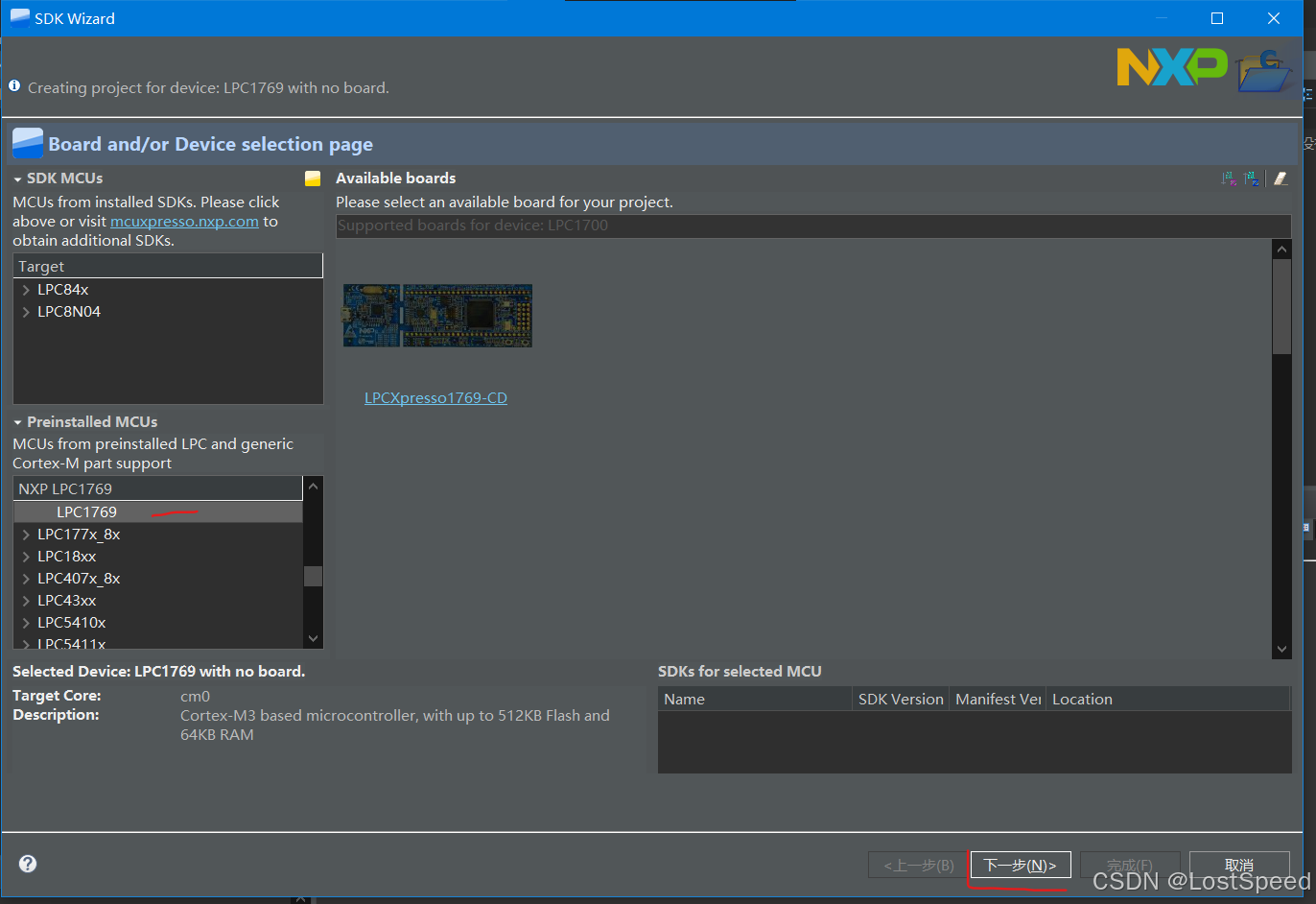

MCU选1769

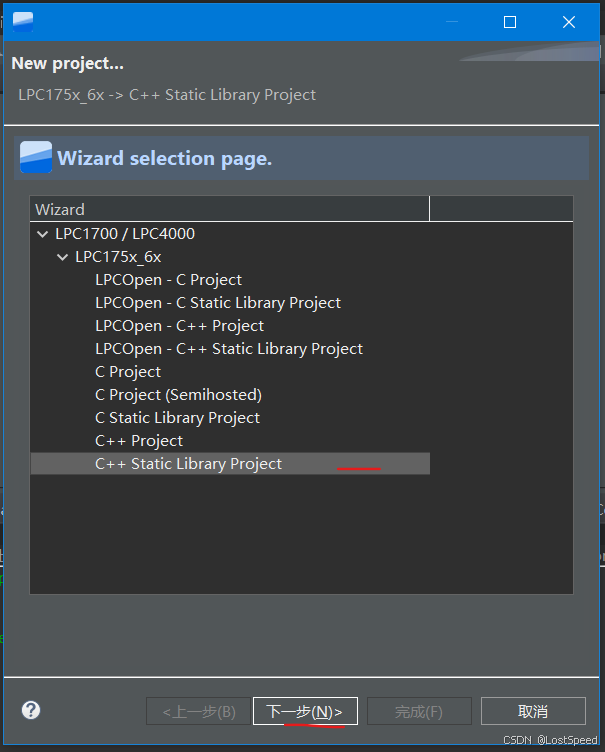

选c++静态库工程

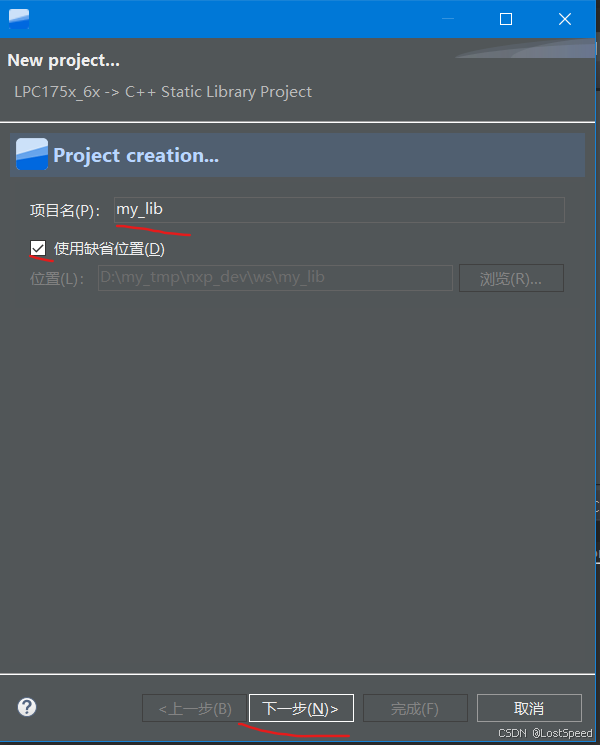

给定静态库工程名称

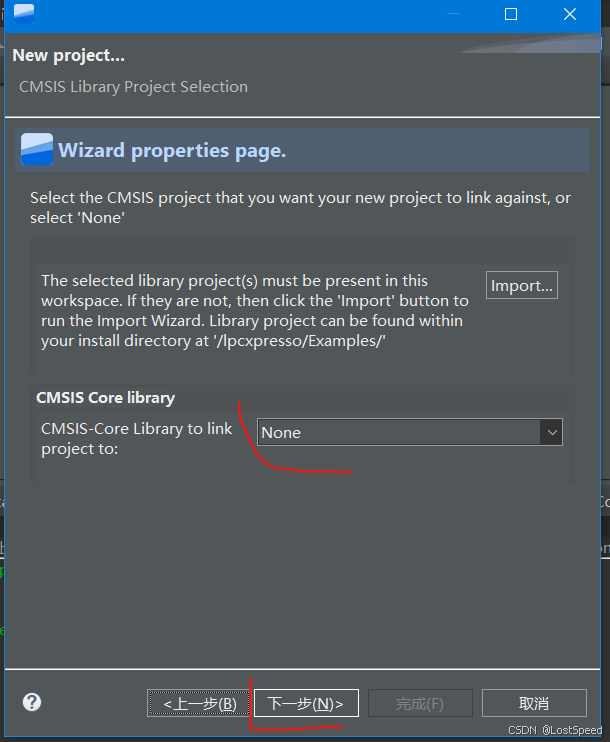

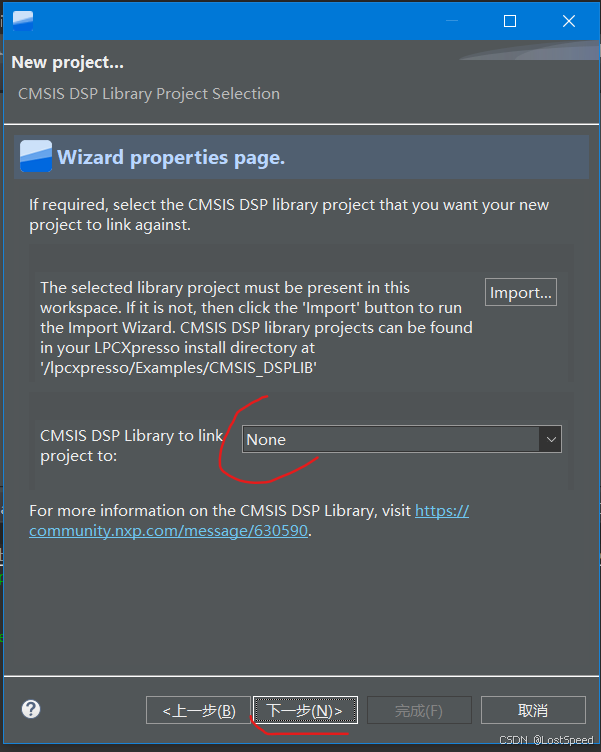

不要选LpcOpen库和CMSIS库

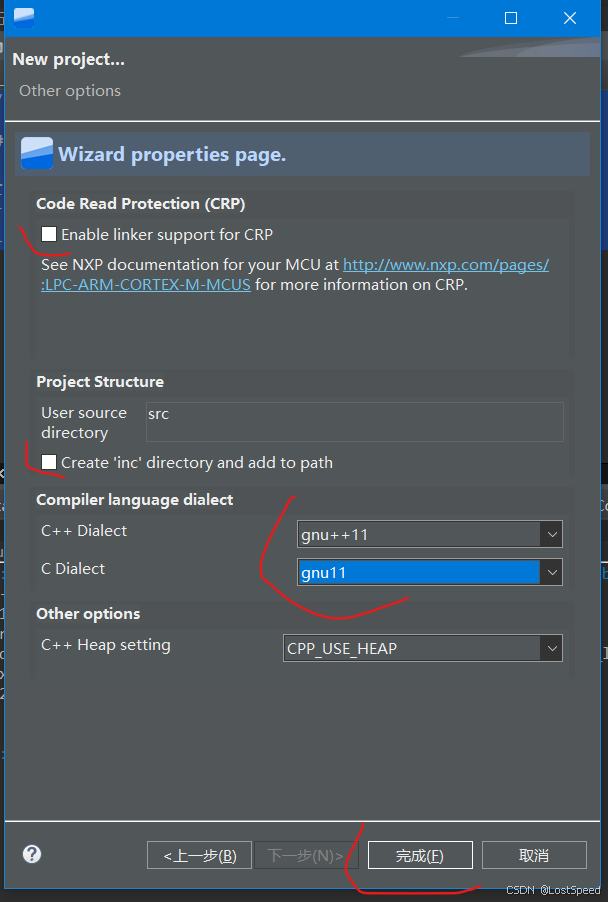

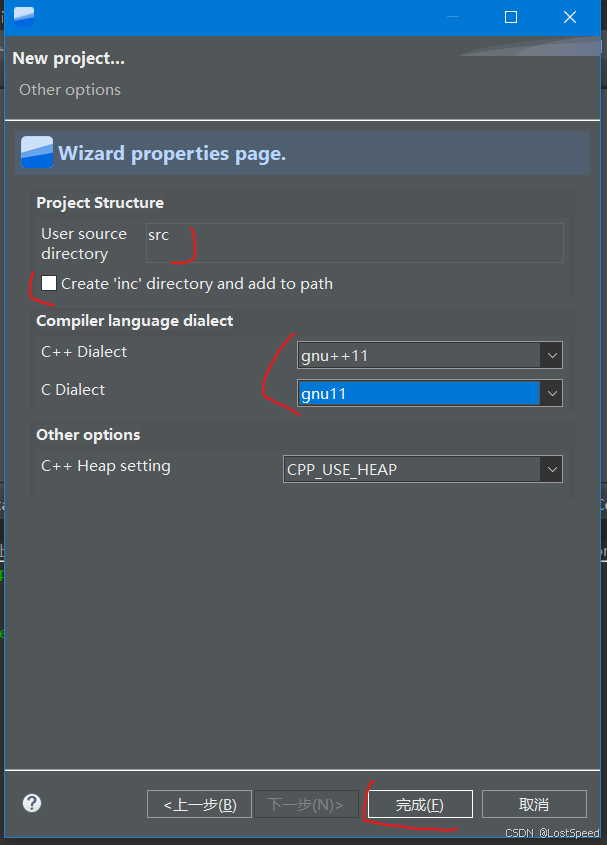

语言标准选2011,除了src目录，不需要建立inc目录

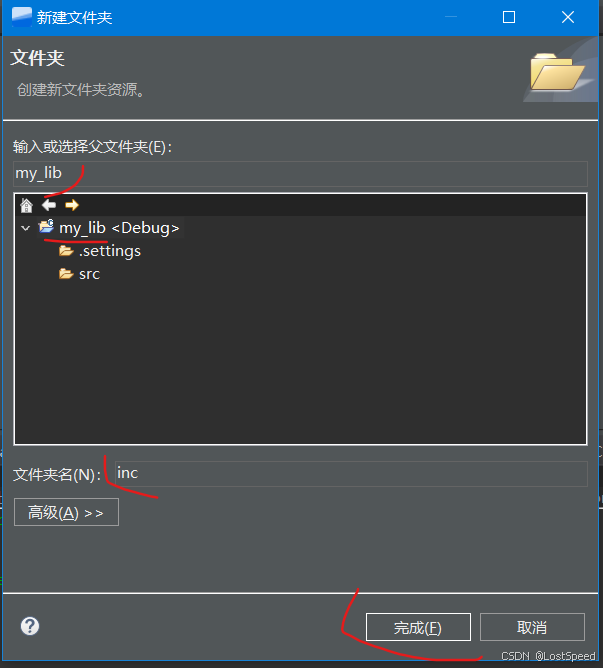

新建inc目录

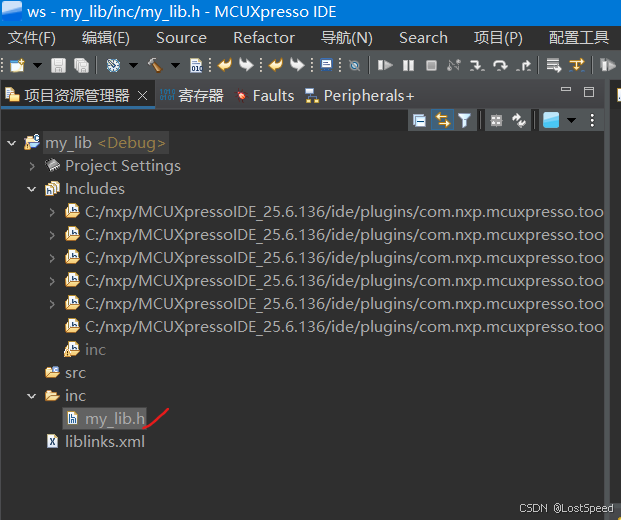

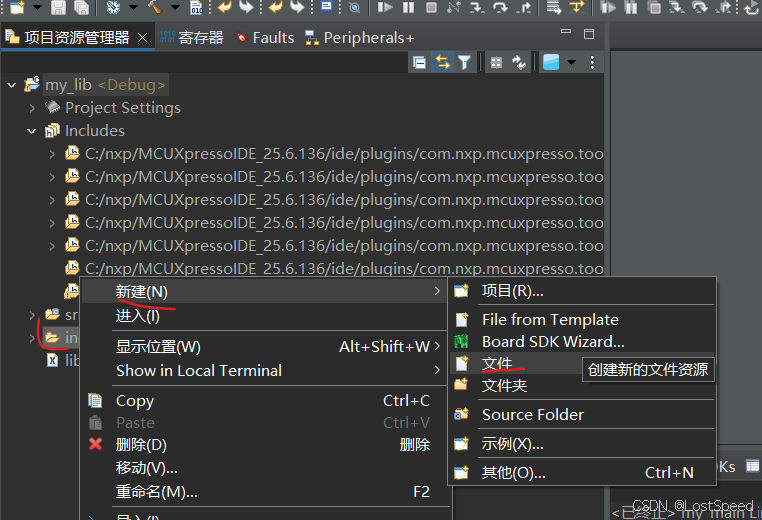

在inc目录中新建c++的.h文件



同理，在src目录中建立实现文件my_lib.cpp

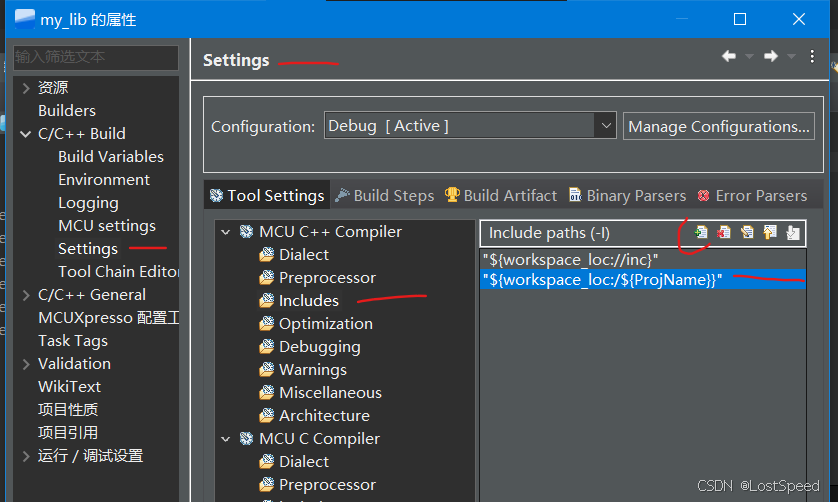

将工程根目录加入工程的包含路径。

填写my_lib.h内容如下

// @file my_lib.h
// @brief only test static library's interface#ifndef __MY_LIB_H__
#define __MY_LIB_H__int add(int x, int y);#endif // #ifndef __MY_LIB_H__

填写my_lib.cpp内容如下

// @file my_lib.cpp#include "inc/my_lib.h"int add(int x, int y)
{return  (x + y);
}

编译通过。

17:53:44 **** Incremental Build of configuration Debug for project my_lib ****
make -r -j16 all
make[1]: Nothing to be done for 'main-build'.
Performing post-build steps
arm-none-eabi-size "libmy_lib.a" ; # arm-none-eabi-objdump -h -S "libmy_lib.a" >"libmy_lib.lss"text	   data	    bss	    dec	    hex	filename26	      0	      0	     26	     1a	my_lib.o (ex libmy_lib.a)17:53:45 Build Finished. 0 errors, 0 warnings. (took 475ms)

建立主工程

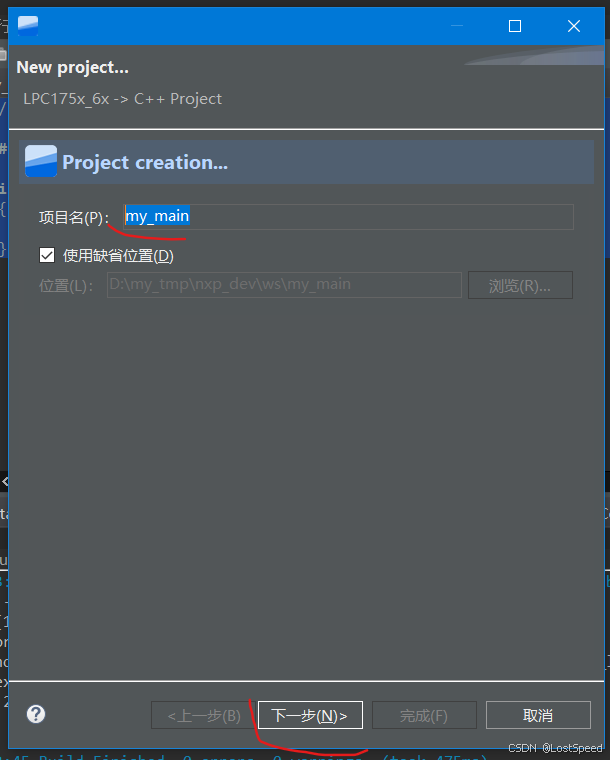

在同一个工作区中，再建立主工程。
以下是不同的地方，相同的地方请参考静态库工程的建立。

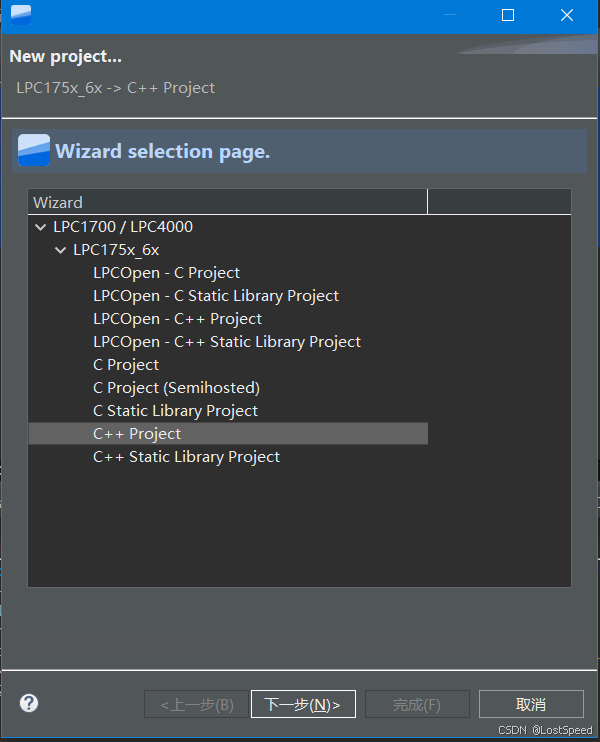

选c++工程


不选crp

在主工程的my_main.cpp中加入库函数调用。

/** Copyright 2022 NXP* NXP confidential.* This software is owned or controlled by NXP and may only be used strictly* in accordance with the applicable license terms.  By expressly accepting* such terms or by downloading, installing, activating and/or otherwise using* the software, you are agreeing that you have read, and that you agree to* comply with and are bound by, such license terms.  If you do not agree to* be bound by the applicable license terms, then you may not retain, install,* activate or otherwise use the software.*/#ifdef __USE_CMSIS
#include "LPC17xx.h"
#endif#include <cr_section_macros.h>// TODO: insert other include files here
#include "my_lib.h"// TODO: insert other definitions and declarations hereint main(void) {// TODO: insert code hereint z = add(3, 5);// Force the counter to be placed into memoryvolatile static int i = z ;// Enter an infinite loop, just incrementing a counterwhile(1) {i++ ;// "Dummy" NOP to allow source level single// stepping of tight while() loop__asm volatile ("nop");}return 0 ;
}

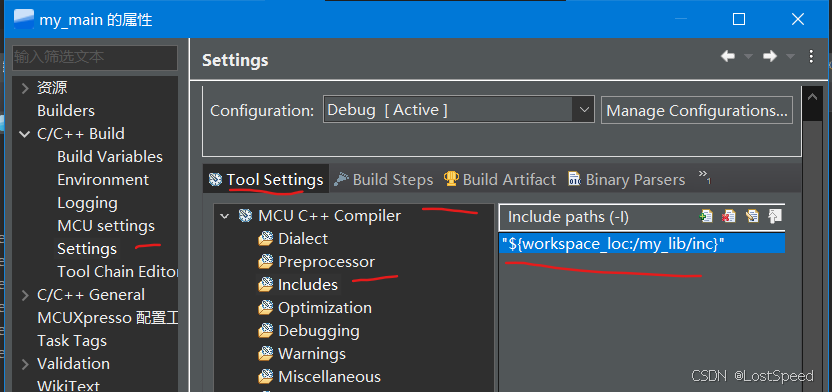

设置头文件路径

增加要链接的库名称和库搜索路径

编译通过

Finished building: ../src/cr_cpp_config.cppFinished building: ../src/cr_startup_lpc175x_6x.cppFinished building: ../src/crp.cFinished building: ../src/my_main.cppBuilding target: my_main.axf
Invoking: MCU C++ Linker
arm-none-eabi-c++ -nostdlib -L"D:\my_tmp\nxp_dev\ws\my_lib\Debug" -Xlinker -Map="my_main.map" -Xlinker --cref -Xlinker --gc-sections -Xlinker -print-memory-usage -mcpu=cortex-m3 -mthumb -T "my_main_Debug.ld" -o "my_main.axf" ./src/cr_cpp_config.o ./src/cr_startup_lpc175x_6x.o ./src/crp.o ./src/my_main.o    -lmy_lib
Memory region         Used Size  Region Size  %age UsedMFlash512:       16048 B       512 KB      3.06%RamLoc32:        1828 B        32 KB      5.58%RamAHB32:           0 B        32 KB      0.00%
Finished building target: my_main.axfPerforming post-build steps
arm-none-eabi-size "my_main.axf"; # arm-none-eabi-objcopy -v -O binary "my_main.axf" "my_main.bin" ; # checksum -p LPC1769 -d "my_main.bin";text	   data	    bss	    dec	    hex	filename14668	   1380	    444	  16492	   406c	my_main.axf18:08:44 Build Finished. 0 errors, 0 warnings. (took 2s.351ms)

验证

接上1769板子, 选SWD调试，可以单步调试，接口调用正确，且可以单步调试进入接口。
