STM32 程序下载失败的问题原因和解决方法集合！

news 2025/9/28 5:22:28

一、常见的STM32程序下载失败现象和原因

有如下：

现象/错误提示	可能原因	解决方案
目标芯片无法识别 (`No target detected`)	- SWDIO/SWCLK 接线错误或松动- 目标板无供电或电压不足- ST-LINK 驱动未安装	- 检查接线，确保 VCC、GND、SWDIO、SWCLK 正确- 测量 VDD=3.3V- 重新安装 ST-LINK 驱动
一直提示连接失败	- SWD 接口被禁用（Option Bytes 配置错误）- 程序占用了调试引脚 (PA13/PA14)- ST-LINK 固件太老	- 使用 Connect under reset 模式- 更新 ST-LINK 固件- 用 BOOT0=1 进入系统 Bootloader 烧录
下载器能连上，但下载过程中断	- 供电不足- 线太长或干扰大- 下载速率过高	- 确保 3.3V 稳定供电- 线尽量短于 20cm- 将 ST-LINK 下载速率调低
下载成功，但程序无法运行	- BOOT0/BOOT1 配置错误，跑到系统 Bootloader- 时钟配置错误（外部晶振异常）- 复位电路异常	- BOOT0=0，BOOT1=0 进入 Flash- 确认 HSE 晶振正常- 检查 NRST 电路
无法擦除/下载，报错 `RDP error`	- 读保护 (RDP Level 1 或 2) 开启	- 若为 Level 1：执行全芯片擦除（CubeProgrammer 里有选项）- 若为 Level 2：芯片已彻底锁定，无法解锁
一直复位，无法稳定连接	- 程序里启用了 IWDG，看门狗不断复位- 代码跑飞，导致系统异常	- 使用 Connect under reset 模式- 上电同时点“下载”
文件下载成功，但调试报错	- 选择了 JTAG 而非 SWD- 目标电压未检测到	- 将接口改成 SWD，禁用 JTAG- 确保 VCC → ST-LINK 的 Vtarget 检测脚正确连接
板子完全无响应	- 芯片损坏（静电/过压）- NRST 被外部电路拉死	- 尝试更换芯片- 检查复位电路是否短路

二、特殊的STM32程序下载失败现象和原因

1.程序第一次能下载成功，第二次下载就下载失败，并出现以下错误提示：

情况1：

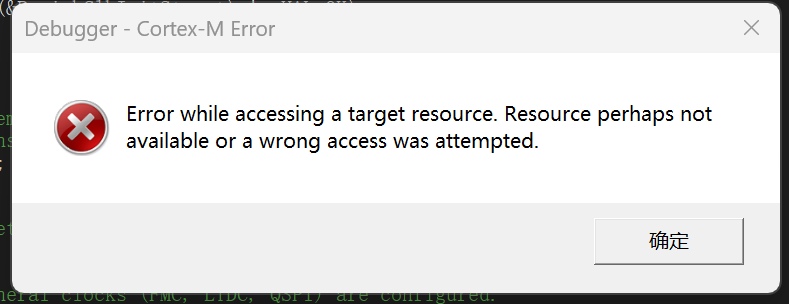

Debugger -Cortex-M Error
Error while accessing a target resource. Resource perhaps notavailable or a wrong access was attempted.

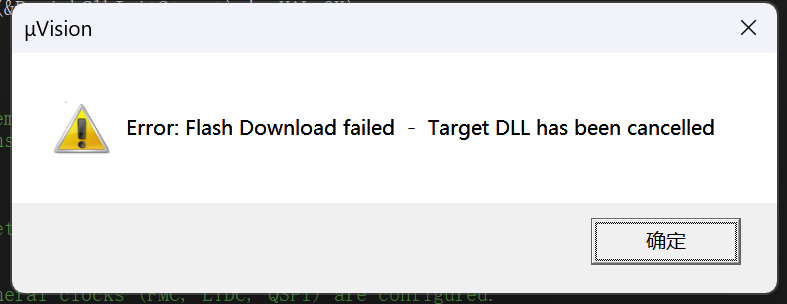

Error: Flash Download failed - Target DLL has been cancelled

我遇到的同样的报错情况，其实是 STM32H7 系列常见的“外设卡死 + Debug 失联”问题，由于我在使用LTDC驱动RGB屏幕的时候，STM32在初始化系统时钟时，LTDC 没配好时钟就开始初始化和使用LTDC，很容易踩坑出现这个程序下载失败的问题。（FMC、LTDC、SDMMC 这种总线外设都可能导致第二次下载失败。）

你的现象可以分成两个阶段理解：

第一次下载程序能跑

第一次下载时，芯片复位后 LTDC 寄存器处于默认状态，LTDC 时钟默认是关的。
程序启动后你调用了 HAL_LTDC_Init()，但是因为没有配置 RCC_PERIPHCLK_LTDC，LTDC 的 Pixel Clock 实际没有运行。
这会导致 LTDC 的某些控制寄存器进入 “等待事件” 状态（特别是在启动传输或者等待同步信号时）。
LTDC 没有时钟时，外设状态机无法退出这种等待，相当于进入硬件死循环。

第二次下载就报 ST-LINK 错

当你第二次下载程序时，MCU 上电后并没有完全复位 LTDC 外设（特别是在用 SWD 调试时，如果上次是“Run”状态下断电，外设可能保持原状态）。
LTDC 依然卡在死循环状态，AHB 总线被它占住或长时间阻塞。

结果 SWD 访问寄存器时，访问超时，就出现：

Error while accessing a target resource.
Resource perhaps not available or a wrong access was attempted.

这时你会发现 有时只能全断电一段时间才能重新连接，因为只有上电复位才能完全清除 LTDC 的锁死状态。

为什么 LTDC 时钟没开会卡死

STM32H7 的 LTDC 必须有 像素时钟（Pixel Clock）才能正常驱动同步信号生成器。
如果没开 RCC_PERIPHCLK_LTDC 选择 PLL3（或其他源），LTDC 初始化时会等待同步信号 ready，但因为时钟为 0，这个状态永远不会置位。
CPU 会在访问 LTDC 寄存器时被总线握手阻塞，严重时阻塞 SWD 调试器。

怎么避免

正确配置时钟

RCC_PeriphCLKInitTypeDef PeriphClkInitStruct = {0};PeriphClkInitStruct.PeriphClockSelection = RCC_PERIPHCLK_LTDC;
PeriphClkInitStruct.PLL3.PLL3M = 5;
PeriphClkInitStruct.PLL3.PLL3N = 160;   // 根据需求设置
PeriphClkInitStruct.PLL3.PLL3P = 2;
PeriphClkInitStruct.PLL3.PLL3Q = 2;
PeriphClkInitStruct.PLL3.PLL3R = 32;    // 像素时钟分频
PeriphClkInitStruct.LtdcClockSelection = RCC_LTDCCLKSOURCE_PLL3;
HAL_RCCEx_PeriphCLKConfig(&PeriphClkInitStruct);

确保 Pixel Clock 符合 LCD 面板要求。

加 Debug 保护
- 在 main() 里先检测 LTDC 时钟是否有效，再初始化 LTDC。
- 避免一上电就卡死，可以用延时或串口日志先确认时钟状态。
救砖方法（卡死无法下载时）
- 在 ST-LINK Utility / STM32CubeProgrammer 里勾选 Connect under reset，用硬件复位引脚进入下载模式。
- 或断电 → 按住 BOOT0 → 上电 → 进入系统 Bootloader，用 UART/USB DFU 下载。
