Qt QML and Qt Quick 简述及例程

引言

QML是一种声明式语言，专门用于设计用户界面，而Qt Quick是基于QML的框架，用于构建现代、动态的UI。QML采用简洁的声明式语法，允许开发者通过类似JSON的结构快速定义UI组件和交互逻辑。与传统的命令式编程（如C++）相比，代码量更少，可读性更强，适合快速迭代和原型设计。Qt Quick支持Windows、macOS、Linux、Android和iOS等平台，通过一次编写即可部署到多个系统，减少平台适配成本。其渲染引擎（如Scene Graph）优化了性能，确保在不同设备上流畅运行。

一、简述

1.1 QML简述

• QML（Qt Meta-Object Language）是一种声明式脚本语言，用于描述应用程序的用户界面。它基于 JavaScript 语法，允许开发者通过简洁的代码定义界面元素及其交互逻辑。QML 的核心优势在于其可读性和高效性，适合快速构建动态、响应式的 UI。

• 1. 核心特性：

声明式语法：通过类似 JSON 的语法定义界面元素，代码简洁易读。
数据绑定：支持属性绑定机制，自动同步数据与 UI 的变化。
JavaScript 集成：可直接嵌入 JavaScript 处理逻辑，增强交互能力。
跨平台支持：基于 Qt 框架，可部署到桌面、移动和嵌入式系统。
组件化设计：支持自定义可复用组件，提升开发效率。

• 2. qml与c++交互

绑定属性：通过 Q_PROPERTY 定义可绑定属性，QML 可自动同步数据变化。
信号与槽：QML 可直接调用 C++ 的信号和槽函数。
注册QML：通过 qmlRegisterType 将 C++ 类注册为 QML 类型，允许在 QML 中实例化。
上下文属性：通过 QQmlContext 将 C++ 对象或数据暴露给 QML。在 C++ 中注册对象后，QML 可直接访问其属性和方法。

1.2 Qt Quick简述

• Qt Quick 是 QML 的配套框架，提供了一系列预定义的 QML 类型（如矩形、文本、动画等）和模块（如 QtQuick.Controls 用于控件）。它利用硬件加速的图形渲染引擎（Scene Graph），能够高效处理复杂动画和视觉效果。

• 1. 核心特性

跨平台：支持 Windows、macOS、Linux、Android 和 iOS。
硬件加速：基于不同的操作系统，灵活利用 OpenGL 或 Vulkan 实现高性能渲染。
数据绑定：通过属性绑定自动更新 UI。
C++ 集成：可将 QML 与 C++ 逻辑结合，提升性能。

• 2. 主要库

QtQuick 模块：提供基础的 QML 类型 (如 Item、Rectangle)，包含场景图渲染引擎，优化性能
QtQuick.Controls：提供标准化 UI 控件 (如按钮、滑块、对话框)，支持多种样式 (如 Material、Fusion)
QtQuick.Layouts：动态布局管理（如 RowLayout、GridLayout）
QtQuick.Dialogs：预置对话框（文件选择、颜色选择等）
QtQuick.Shapes：高级矢量图形绘制（路径、贝塞尔曲线）
QtQuick.Particles：粒子系统（用于特效如火焰、烟雾）

二、例程

2.1 新建Qt Quick应用

• 需注意：新建Qt Quick应用时，minimum required QT version默认选的版本可能并没有安装， (无脑下一步可能会显示：No suitable kits found.)，需选择已安装的编译器版本。

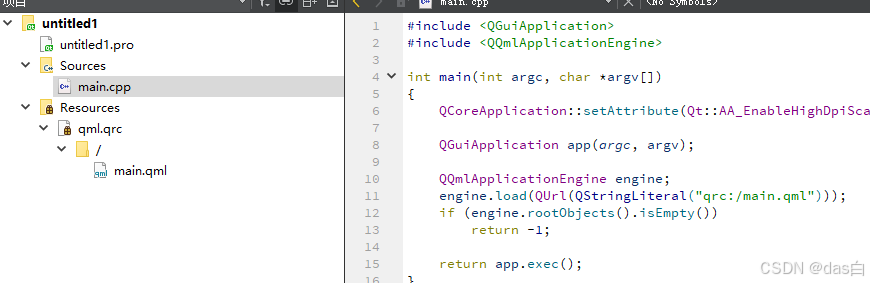

• 1. 和创建Qt窗体或控制台程序一样，可无脑下一步，结果如下所示：
• 2. main.cpp中加载了qml文件，具体的显示部分在main.qml中实现，也可在cpp文件中获取其界面上的对象进行修改，如代码所示：

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QQuickWindow>int main(int argc, char *argv[])
{QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);QGuiApplication app(argc, argv);QQmlApplicationEngine engine;engine.load(QUrl(QStringLiteral("qrc:/main.qml")));if (engine.rootObjects().isEmpty())return -1;QObject *rootObject = engine.rootObjects().first();QQuickWindow *window = qobject_cast<QQuickWindow *>(rootObject);if (window) {window->setWidth(480);}return app.exec();
}

2.2 qml与c++ 实现信号和槽的数据传输

• 结果如下：

• main.qml源码：

import QtQuick 2.9
import QtQuick.Window 2.2
import QtQuick.Controls 2.2
import com.example 1.0Window {visible: truewidth: 640height: 480title: qsTr("Hello World")Backend {id: backendonSendInt: console.log("Received int from C++:", value)}Button {text: "Send Int to C++"onClicked: backend.receiveInt(1) // 发送int到C++}Button {y: 50text: "Trigger C++ Signal"onClicked: backend.sendInt(2)  // 触发C++信号}
}

• main.cpp源码：

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QQuickWindow>
#include <QQmlContext>class Backend : public QObject {Q_OBJECT
public:explicit Backend(QObject *parent = nullptr) : QObject(parent) {}
public slots:void receiveInt(int value) {qDebug() << "Received int from QML:" << value;}
signals:void sendInt(int value);
};int main(int argc, char *argv[])
{QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);QGuiApplication app(argc, argv);qmlRegisterType<Backend>("com.example", 1, 0, "Backend");QQmlApplicationEngine engine;Backend backend;engine.rootContext()->setContextProperty("backend", &backend);engine.load(QUrl(QStringLiteral("qrc:/main.qml")));if (engine.rootObjects().isEmpty())return -1;return app.exec();
}#include "main.moc"

2.3 测试cpp中信号参数不为QVariant的情况，传输是否正常

• minimum required QT version选的是5.9，上述代码中参数是int，传输正常。在qml改用function，而不是用onSendInt (注：改用function，在cpp中connect信号与function后与onSendInt可能有冲突，需删掉qml中的onSendInt，源码在后面)。
• 使用QVariant 和 使用QString结果如下，使用QString连接信号槽会报错，qml里function的参数应该默认就是QVariant

函数语句是js语句，是不能指定类型，只能使用QVariant：

---

• main.cpp中源码如下：

#include <QGuiApplication>
#include <QQmlApplicationEngine>
#include <QQuickWindow>
#include <QQmlContext>class Backend : public QObject {Q_OBJECT
public:explicit Backend(QObject *parent = nullptr) : QObject(parent) {}
public slots:void receiveInt(QString value) {qDebug() << "Received int from QML:" << value;emit sendInt(value);}
signals:void sendInt(QString value);
};int main(int argc, char *argv[])
{QCoreApplication::setAttribute(Qt::AA_EnableHighDpiScaling);QGuiApplication app(argc, argv);qmlRegisterType<Backend>("com.example", 1, 0, "Backend");QQmlApplicationEngine engine;Backend backend;engine.rootContext()->setContextProperty("backend", &backend);engine.load(QUrl(QStringLiteral("qrc:/main.qml")));if (engine.rootObjects().isEmpty())return -1;QObject *rootObject = engine.rootObjects().first();QObject::connect(&backend, SIGNAL(sendInt(QString)), rootObject, SLOT(onTest(QString)));return app.exec();
}#include "main.moc"

• main.qml中源码如下：

import QtQuick 2.9
import QtQuick.Window 2.2
import QtQuick.Controls 2.2
import com.example 1.0Window {visible: truewidth: 640height: 480title: qsTr("Hello World")function onTest(str) {console.log("onTest from C++:", str)}Button {text: "Send Int to C++"onClicked: backend.receiveInt("111") // 发送int到C++}}
