南华 NHL-1 型加载减速工况法轻型柴油车烟度检测系统：技术解析与实战指南

news 2025/9/23 11:42:47

南华 NHL-1 型加载减速工况法轻型柴油车烟度检测系统：技术解析与实战指南

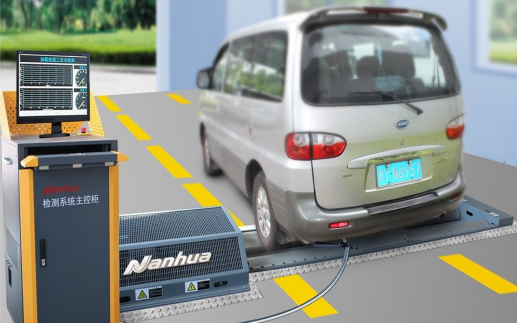

南华 NHL-1 是专为轻型柴油车（总质量≤3.5t）设计的烟度专项检测设备，严格遵循 GB 3847-2018《柴油车污染物排放限值及测量方法》，支持加载减速工况（LUGDOWN）下的光吸收系数 k 值与NOx 浓度检测，同时兼容国六排放标准对高负荷工况的严格要求。相较于多功能 “二合一” 设备，其核心优势在于烟度检测精度更高、抗干扰能力更强，特别适合柴油车专项检测站或维修企业。本文从技术架构、实操要点、常见问题及维护方案展开，为从业者提供全流程技术支持。

一、技术定位与核心架构：柴油车烟度检测的 “精准手术刀”

1. 技术定位：破解柴油车黑烟检测的 “三大痛点”

柴油车烟度检测常面临高浓度颗粒堵塞传感器、工况模拟失真、数据重复性差的问题，NHL-1 通过针对性设计应对：

高浓度颗粒处理：采用激光散射式烟度模块（k=0-16.0m⁻¹，分辨率 0.01m⁻¹），配合 5μm 金属滤芯与反吹系统，可连续检测黑烟车辆（如 k=8.0m⁻¹）而不堵塞。
动态工况模拟：底盘测功机支持0-130km/h 速度范围，瞬态响应时间＜0.3s，可精准模拟柴油车爬坡、急加速等高负荷工况，避免稳态检测导致的烟度值低估。
数据稳定性保障：双路独立采样系统（柴油车专用）与高温管路（180℃±10℃）设计，防止 NOx 冷凝与交叉污染，确保检测结果重复性误差≤±3%。

2. 核心架构：三大模块支撑精准检测

NHL-1 由高载荷测功机、抗干扰气体分析单元、智能控制系统组成，关键参数与设计如下：

模块名称	核心功能	技术参数与设计
高载荷底盘测功机	模拟车辆行驶阻力与动态工况	- 滚筒直径 216mm（轻型车适配），单轴最大载荷 10000N；- 基本惯量 907kg±18kg，可通过软件模拟不同车辆惯量；- 速度控制精度 ±0.3km/h，载荷控制误差≤±5%
抗干扰气体分析单元	检测烟度 k 值与 NOx 浓度	- 烟度模块：激光散射原理，等效光程 430mm（检测灵敏度提升 2 倍）；- NOx 传感器：电化学原理，量程 0-5000ppm（轻型车设备通常为 0-2000ppm）；- 采样系统：加热采样管（180℃±10℃）+5μm 金属滤芯，防颗粒堵塞与 NOx 冷凝
智能控制系统	工况执行、数据采集与合规输出	- 支持加载减速工况（LUGDOWN）全流程自动化控制；- 数据同步精度：测功机速度 / 载荷、烟度、NOx 数据采集时间误差＜5ms；- 报告生成：自动生成 HJ 212 协议报告，可直连环保平台

二、实操核心技巧：避免 “数据偏差” 与 “设备损伤”

1. 检测前准备：5 项 “柴油车专属” 操作

（1）车辆预处理：确保 “热机 + 轮胎状态”

热机要求：发动机冷却液温度≥95℃、机油温度≥80℃（冷车检测可能导致黑烟值虚高 30% 以上）。建议采用怠速运行 15 分钟 + 加载预热（如 30km/h 加载 3 分钟）。
轮胎检查：轮胎气压需符合厂家标准（误差≤±0.1MPa），胎压不足会导致滚筒打滑，影响载荷模拟精度。某检测站曾因轮胎气压低 0.2MPa，导致牵引车烟度值偏低 15%。

（2）测功机校准：动态阻力曲线验证

加载减速阻力曲线校准：用标准载荷模拟器（如 5000N）验证测功机在1500rpm、2000rpm、2500rpm三个转速点的载荷输出，误差需≤±5%。若误差超限，可能导致检测结果与实际排放偏差（如真实烟度 k=4.0m⁻¹，检测值仅 3.2m⁻¹）。
滚筒摩擦力测试：用标准摩擦块测试滚筒表面摩擦系数（目标值 0.7±0.1），低于 0.6 需用砂纸打磨，避免车辆打滑。

（3）采样系统维护：防止堵塞与冷凝

滤芯更换：每检测 10 台柴油车，需更换 5μm 金属滤芯（成本约 200 元 / 个），避免颗粒堵塞导致采样流量不足（标准流量≥15L/min）。
加热系统检查：启动设备后，检查采样管加热灯是否亮（正常为红色），并用红外测温仪测量管路温度（应≥160℃）。加热不足会导致 NOx 冷凝，检测值可能偏低 50%-80%。

（4）OBD 诊断：辅助判断排放系统状态

OBD 连接：用专用诊断工具（如南华 NHD-1）读取车辆 OBD 数据，重点检查后处理系统故障码（如 DPF 堵塞、SCR 还原剂不足）。若存在故障码，即使烟度值合格，仍需判定为不合格。
数据流监控：检测过程中实时监控发动机转速、喷油量、涡轮压力等参数，若出现异常波动（如转速突降＞500rpm），需立即终止检测并排查车辆问题。

（5）软件参数设置：匹配国六标准

排放限值选择：根据 GB 3847-2018，轻型柴油车烟度限值为k≤3.0m⁻¹（国六标准），需在软件中手动切换，避免误判。
检测模式设置：对配备 EGR 系统的柴油车，需在软件中勾选 “EGR 开启” 模式，否则可能因废气再循环未激活导致烟度值偏高。

2. 检测执行：3 个 “烟度峰值捕捉” 要点

（1）转速点选择：覆盖发动机全负荷区间

关键转速点：检测需覆盖发动机最大转速的 70%、85%、100%（如某发动机最大转速 3000rpm，需测 2100/2550/3000rpm），每个转速点稳定 3 秒后采集数据。若仅测单一转速点，可能漏检特定工况下的排放超标。
烟度 - 转速曲线分析：正常情况下，烟度峰值出现在最大转速点（如 3000rpm），若峰值出现在低转速（如 2100rpm），可能是涡轮增压器故障或喷油嘴泄漏。

（2）NOx 与烟度同步采集：避免数据错位

采样时序控制：测功机达到目标转速后，延迟 0.5 秒再启动烟度与 NOx 采集，确保数据与工况同步。某检测站因未延迟采集，导致高转速点 NOx 值偏低 20%。
传感器响应补偿：烟度传感器响应时间约 2 秒，NOx 传感器约 5 秒，软件需自动补偿时间差，确保数据对应同一工况点。

（3）安全保护：防止设备过载与车辆损伤

过载保护阈值：测功机过载保护阈值设置为 120%（轻型车设备通常为 110%），防止重型柴油车检测时损坏设备。
车辆固定措施：用双安全链固定车辆（左右各 2 条），并检查链条张力（需绷紧但不影响车辆移动）。某检测站因安全链松动，导致半挂车侧滑撞坏测功机防护栏。

三、常见问题与排查方案：柴油车检测的 “疑难杂症” 处理

1. 烟度检测异常：数据偏差或设备报错

问题现象	高频原因	分步排查与解决方法
烟度值异常偏低（如 k=1.0m⁻¹ 但目视有黑烟）	1. 采样管滤芯堵塞；2. 烟度传感器镜片污染；3. 加热管温度不足	1. 反吹采样管并更换滤芯；2. 用无水乙醇擦拭烟度传感器镜片；3. 检查加热管温度（应≥160℃），不足则更换加热丝
烟度值波动剧烈（±0.5m⁻¹ 以上）	1. 车辆轮胎打滑；2. 测功机载荷不稳定；3. 传感器信号干扰	1. 检查轮胎气压与滚筒摩擦系数；2. 重新校准测功机阻力曲线；3. 检查传感器接地线是否松动，必要时加装屏蔽线
设备报 “烟度传感器故障”	1. 传感器连接线松动；2. 传感器模块损坏；3. 电源电压不稳	1. 重新插拔传感器连接线；2. 用标准烟度片（k=2.0m⁻¹）校准，偏差＞10% 则更换传感器；3. 检查电源电压（AC 220V±10%），波动超限需加装稳压器

2. NOx 检测异常：数据失真或传感器失效

问题现象	高频原因	分步排查与解决方法
NOx 值异常偏高（＞5000ppm）	1. 传感器电解液干涸；2. 采样管未加热（NOx 冷凝）；3. 发动机燃烧异常	1. 更换 NOx 传感器；2. 检查采样管加热温度（应≥160℃）；3. 用 OBD 工具读取喷油嘴喷射量，喷射量不足需检修发动机
NOx 值异常偏低（＜100ppm）	1. 传感器老化；2. 采样管漏气；3. SCR 系统正常工作	1. 用标准气体（NOx=300ppm）校准，偏差＞10% 则更换传感器；2. 用检漏仪检查采样管密封性；3. 若 SCR 系统正常，属正常现象（国六车 NOx 排放可低至 50ppm）

3. 测功机异常：载荷不足或同步失败

问题现象	高频原因	分步排查与解决方法
加载减速时 “测功机无法达到目标载荷”	1. 滚筒摩擦力不足；2. 功率吸收单元（PAU）故障；3. 轴荷分配错误	1. 检查滚筒表面是否有油污，必要时用砂纸打磨；2. 用标准载荷模拟器测试 PAU 输出，偏差＞5% 则更换；3. 重新测量车辆轴荷并输入系统
多轴车辆 “某轴滚筒转速异常”	1. 驱动轴未对齐；2. 转速传感器故障；3. 控制软件参数错误	1. 调整车辆位置，确保驱动轴与滚筒中心对齐；2. 用示波器检测转速传感器信号，无信号则更换；3. 检查软件中 “轴数设置” 是否匹配（如 6×4 车应设为 3 轴）

四、日常维护与升级：设备的 “长寿秘诀”

1. 维护要点：柴油车设备的 “差异化保养”

NHL-1 的机械磨损与电子元件老化速度显著快于汽油车设备，需针对性维护：

每日维护：① 清洁测功机滚筒（清除轮胎碎屑）；② 检查柴油车采样管滤芯（堵塞则更换）；③ 备份检测数据（含瞬态曲线，便于追溯）。
每周维护：① 校准测功机动态阻力曲线（用标准载荷模拟器）；② 用标准气体标定 NOx 传感器（每月至少 1 次）；③ 测试烟度传感器零点漂移（通入洁净空气，偏差＞0.1m⁻¹ 需校准）。
每月维护：① 更换柴油车烟度传感器镜片（避免长期使用导致的光学污染）；② 检查 PAU 冷却系统（冷却液需每季度更换）；③ 测试安全保护功能（如过载保护、急停响应）。

2. 硬件升级：适应法规与技术迭代

软件升级：定期更新工况控制软件，确保支持最新国家标准（如 GB 3847-2018 的 2025 版可能调整烟度限值）。升级后需重新校准测功机与传感器。
硬件扩展：可选配远程监控模块，实现检测数据实时上传至环保平台，并接收监管指令（如重点车辆抽检任务）。同时可加装颗粒物计数器（PNC），满足国六对 PN 的检测需求。

3. 技术支持：厂家服务与行业资源

原厂培训：南华仪器提供柴油车检测专项培训，内容包括烟度峰值捕捉、OBD 诊断联动等，建议每年至少参加 1 次。培训后可获得设备操作认证证书，提升检测站资质。
行业交流：加入中国汽车保修设备行业协会，获取柴油车检测技术动态（如国七排放标准前瞻）及设备改造方案。同时可参与实验室间比对，确保检测结果的准确性与公信力。
