嵌入式 - ARM8

一、LCD

1. 指标

1. 分辨率

        水平像素数  K / 垂直像素数  p
1K / 720p  ：1280 * 720                   - 1K(1280 ≈ 1000)
2K / 1080p：1920 * 1080                 - 2K(1920 ≈ 2000)
4K / 2160p：4096 * 2160                 - 4K(4096 ≈ 4000)

2. 帧率 / 刷新率

        fps - frames per second
帧率越高，动态显示越流畅，一般有30fps，60fps，120fps，144fps

3. 色域

        RGB加色模型
RGB：   888 = 2^8 * 2^8 * 2^8 ≈ 1600w种颜色，每种颜色域范围为0 ~ 255
ARGB色彩模型 - A不透明度
ARGB：8888 = 2^8 * 2^8 * 2^8 * 2^8 ≈ 43y种颜色

2. 开发板

同步半双工并行

DE (data enable)     数据使能
VSYNC / HSYNC    行列(场)同步
PCLK                       像素时钟

31 MHz的像素时钟

3. 配置

1. 配置引脚功能

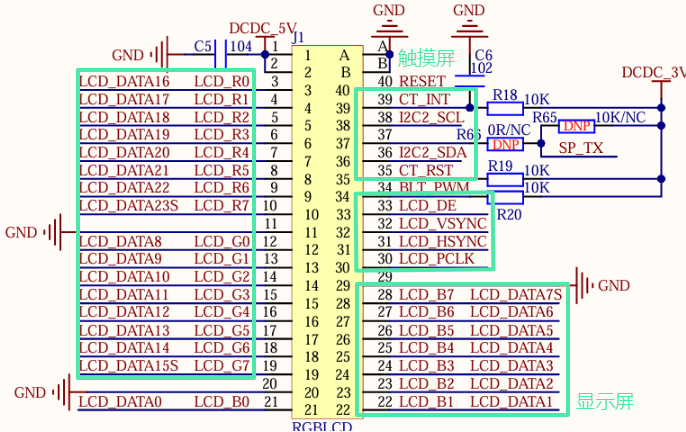

24根数据线 + DE / VSYNC / HSYNC / PCLK        (RGB：2^8 * 2^8 * 2^8，即3*8 = 24根)

电气配置为1011 1001 = 0xB9

2. 配置LCD时钟

1. 配置分频器

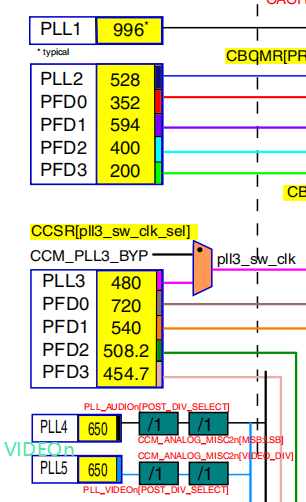

选择PLL5 - VIDEOn

将24M配置为31MHz的时钟

24 * 31 = 744

即倍频至744M，然后使两个分频器相乘为24即可配置成功

CSCDR2② 和 CDCMR③ 均可配置到 8 (divide by)

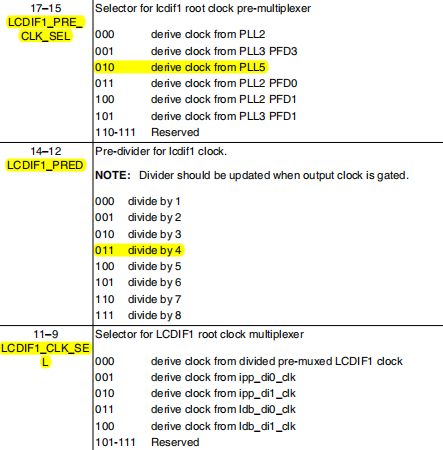

① CSCDR2[LCDIF1_PRE_CLK_SEL] 选择PLL5，                配置为010

② CSCDR2[LCDIF1_PRED] 设置为 4 分频，                         配置为011

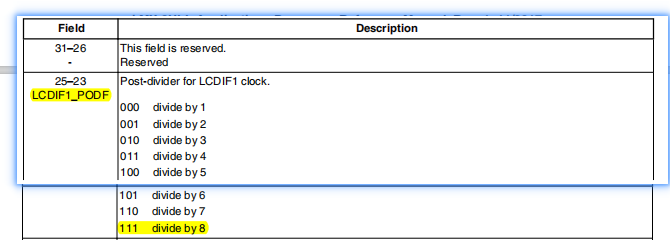

③ CBCMR[CLDIF1_PORE] 设置为 6 分频，                          配置为101

④ CSCDR2[LCDIF1_CLK_SEL] 选择CLDIF1 clock，            配置为000

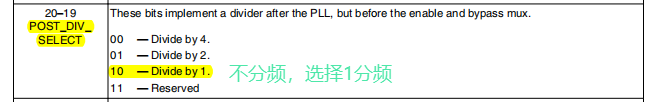

2. 时钟计算18.5.1.3.4

即24 = 31 * (DIV_SELECT + NUM / DENOM)

配平置DIV_SELECT为31，NUM为0，DENOM为1

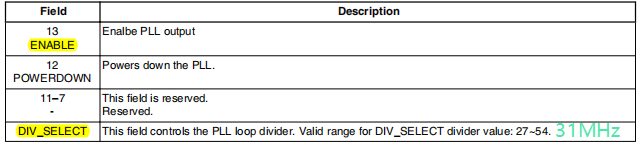

DIV_SELECT配置        18.7.11

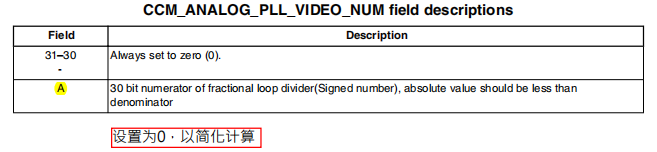

NUM置0                        18.7.12

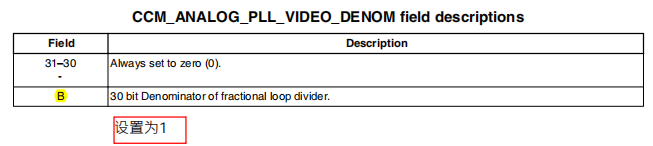

DENOM置1                18.7.13

3. 配置LCD参数 - 场行

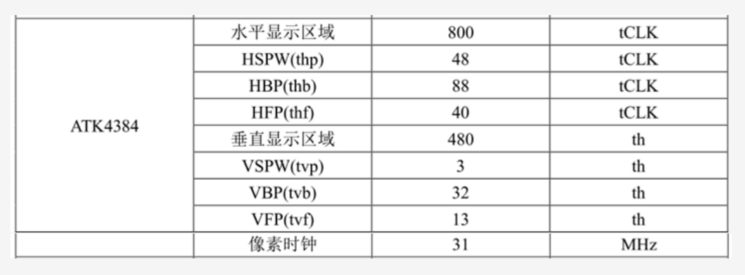

1. 定义结构体设置时钟参数

2. 其他寄存器配置

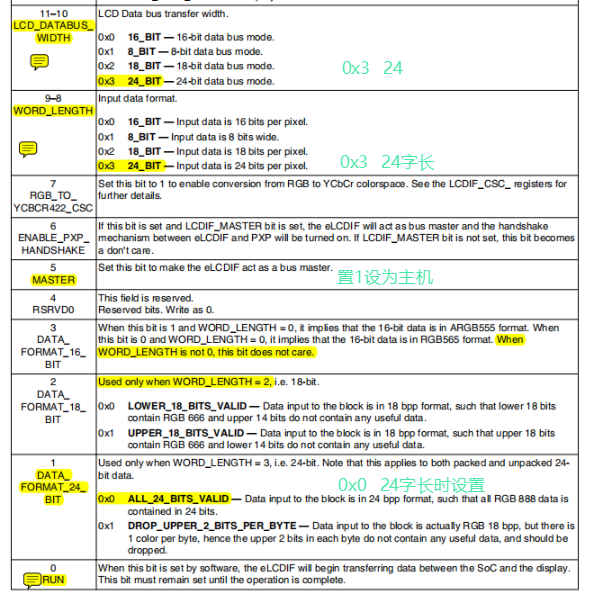

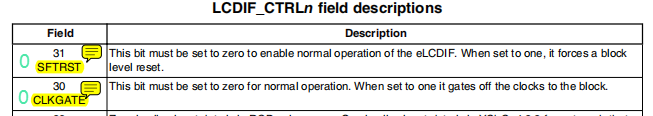

LCDIF->CTRL

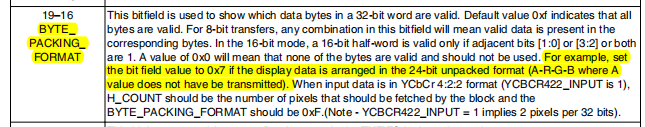

LCDIF->CTRL1        配置为0x7（注意清零）

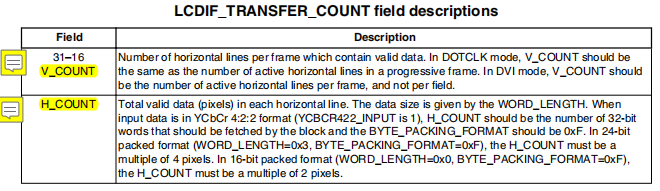

LCDIF->TRANSFER_COUNT        低位配置width，高位配置height

LCDIF_CUR_BUF        在内存中定义一个起始地址

LCDIF_NEXT_BUF        配置同当前地址

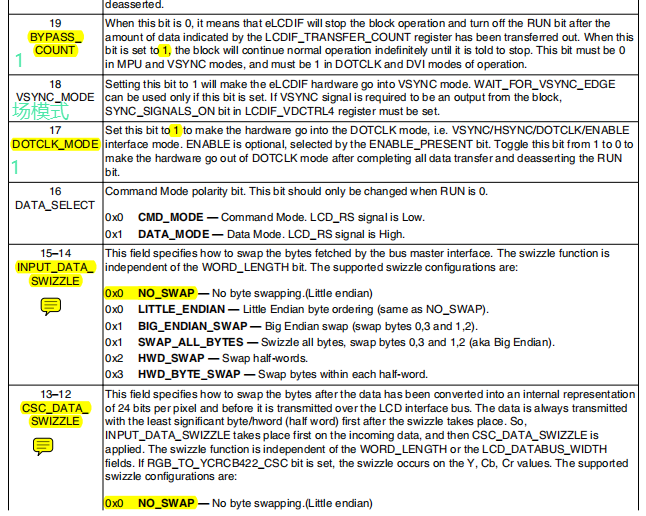

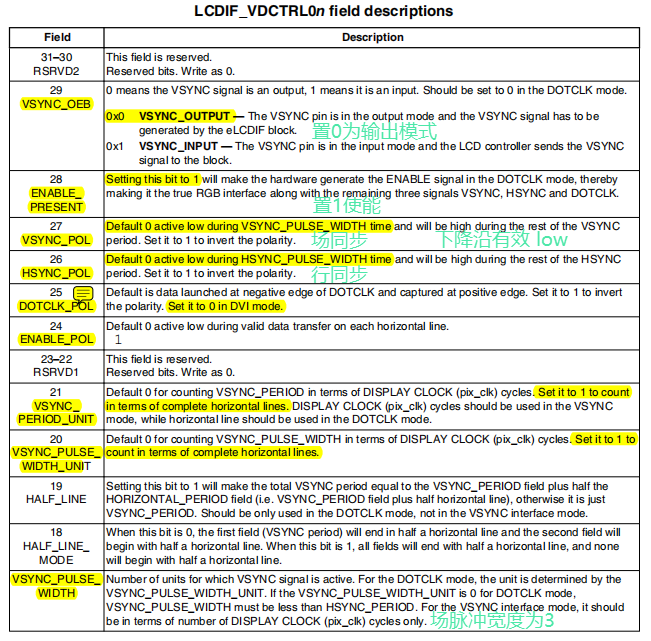

LCDIF_VDCTRL0

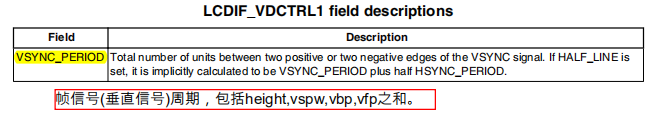

LCDIF->VDCTRL1

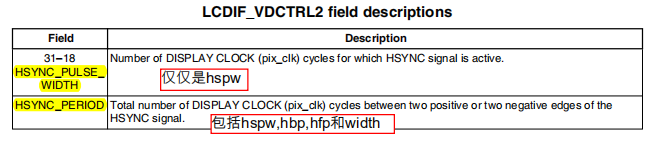

LCDIF->VDCTRL2

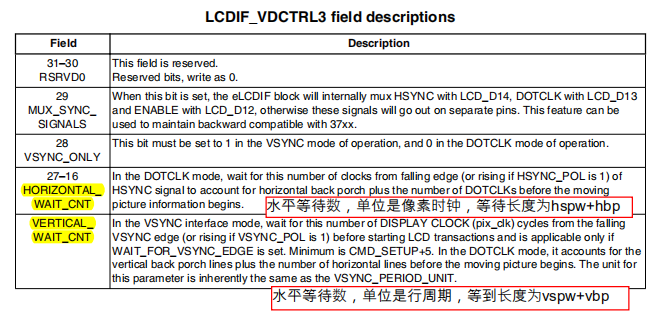

LCDIF_VDCTRL3

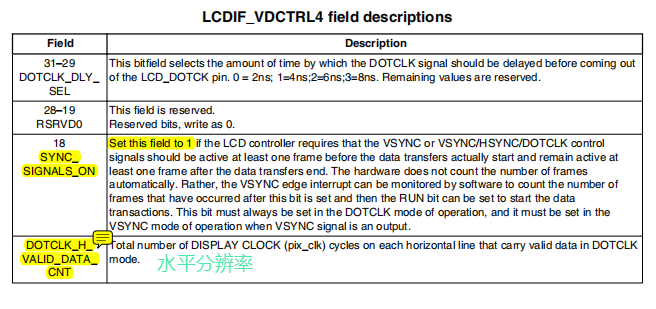

LCDIF_VDCTRL4

4. 实现清屏

void lcd_clear(void)
{unsigned int *p = (unsigned int *)lcd_info.cur_frame_addr;int i = 0;int j = 0;for(j = 0; j < lcd_info.height; j++){for(i = 0; i < lcd_info.width; i++){*p++ = 0xffff;}}
}
