BIM 可视化运维平台 + IBMS 中央集成系统一体化解决方案：构建虚实融合的智慧运营中枢

news 2025/9/20 7:45:08

在智慧建筑与园区运营中，BIM（建筑信息模型）的核心价值在于 “空间可视化与全生命周期数据承载”，而 IBMS（Intelligent Building Management System）的核心优势在于 “多系统集成与跨场景联动”。两者单独应用时，易出现 “BIM 模型与实时数据脱节”“IBMS 系统缺乏空间维度支撑” 的问题。本一体化解决方案通过 “BIM 模型与 IBMS 系统的深度耦合”，构建 “物理空间 - 虚拟模型 - 系统数据” 三者联动的智慧运营体系，实现从 “数据集成” 到 “可视化决策” 的升级，为商业综合体、产业园区、智慧医院等复杂场景提供 “看得见、管得清、控得准” 的运维方案。

亚川科技20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统。源头厂家，一站式服务！

一、一体化方案核心定位与融合价值

1. 核心定位

区别于 “BIM 单独可视化” 或 “IBMS 单独集成”，一体化方案的核心定位是：

虚实融合的运维载体：以 1:1 高精度 BIM 模型为空间载体，将 IBMS 集成的各子系统实时数据（设备状态、能耗、安防事件）映射至虚拟模型，实现 “点击 BIM 设备→查看 IBMS 数据→执行控制指令” 的闭环；

空间化的系统联动中枢：基于 BIM 模型的空间关系（如设备位置、管线走向、区域划分），优化 IBMS 的联动策略（如 “某区域火灾时，根据 BIM 管线分布关闭相邻区域阀门”）；

‍全维度决策支撑平台：整合 BIM 的静态数据（建筑结构、设备参数、空间布局）与 IBMS 的动态数据（实时运行、历史趋势、事件记录），为运维决策提供 “空间 + 系统 + 数据” 的多维度支撑。

2. 融合核心价值

通过 BIM 与 IBMS 的深度融合，可解决传统运维的三大核心痛点：

传统运维痛点 BIM+IBMS 融合解决方案价值提升效果

系统数据抽象，缺乏空间关联（如 “设备故障” 不知具体位置） IBMS 数据绑定 BIM 空间模型，故障设备在 BIM 中高亮显示，点击查看位置与周边环境故障定位时间从 30 分钟缩短至 5 分钟

联动策略缺乏空间逻辑（如消防联动盲目关闭设备）基于 BIM 管线、设备布局优化联动（如火灾时优先关闭火灾区域上游阀门）联动准确性提升 80%，避免次生损失

运维决策缺乏全维度数据（如仅靠系统数据判断设备更换）结合 BIM 设备台账（采购时间、寿命）与 IBMS 运行数据（故障频次、能耗）决策设备更换决策准确率提升 70%

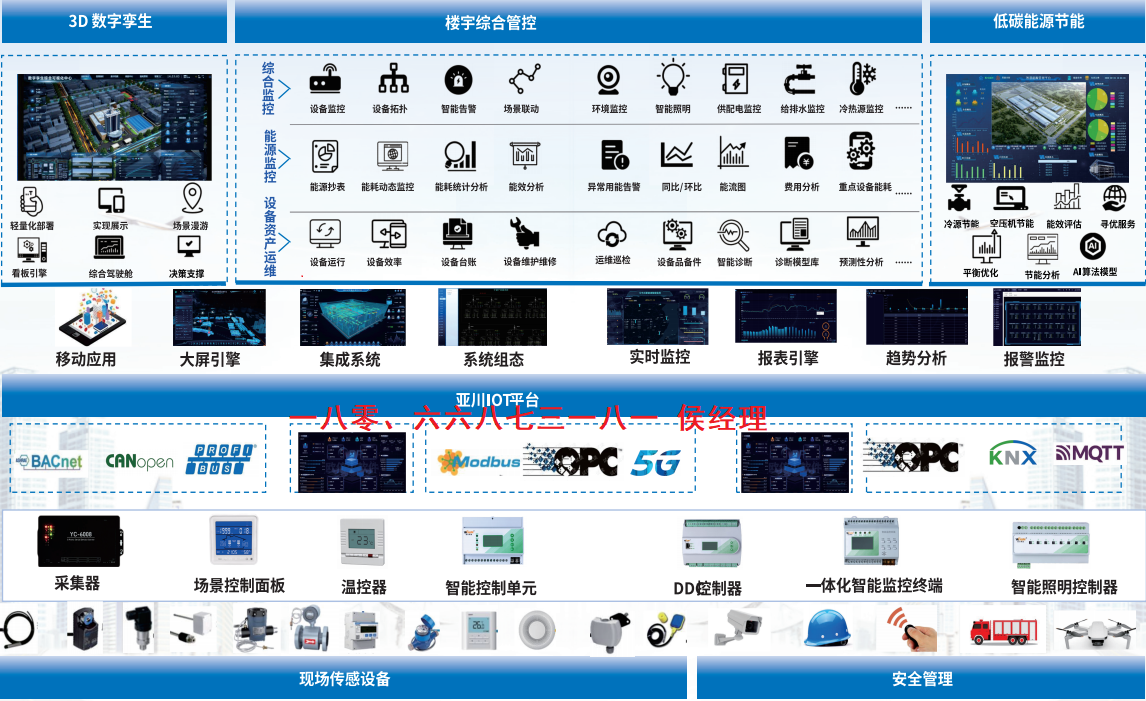

二、一体化系统架构：“BIM+IBMS” 五层融合设计

一体化系统在传统 IBMS “感知 - 传输 - 数据 - 应用 - 展示” 架构基础上，融入 BIM 可视化能力，形成 “BIM 模型层” 与 “数据融合层” 两大核心新增层级，实现从 “系统集成” 到 “虚实联动” 的升级：

架构层级核心组件 / 技术核心功能（融合 BIM 与 IBMS 特性）

1. 感知层 物联网传感器（温湿度、振动、电流）、智能仪表、摄像头、RFID 定位器采集建筑设备、环境、人员的实时数据，为 IBMS 提供数据源，为 BIM 模型动态映射提供基础数据

2. BIM 模型层 Revit 建模（LOD400 精度）、Unity/Unreal 渲染、Mesh 轻量化、BIM 数据引擎构建 1:1 高精度 BIM 模型（含建筑结构、设备、管线、空间分区），支持模型拆解（如设备内部结构）与空间漫游，为 IBMS 提供空间载体

3. 传输层 工业以太网（TCP/IP）、5G、LoRa、边缘网关实现感知层数据向数据层传输，BIM 模型轻量化数据向展示层推送，保障实时性（延迟≤1 秒）与稳定性

4. 数据融合层 数据中台（ETL 清洗 / 标准化）、BIM-IBMS 数据映射引擎、时序数据库（InfluxDB）、关系型数据库（MySQL） 1. 建立 BIM 模型元素与 IBMS 系统设备的关联（如 BIM 中的 “冷水机组” 绑定 IBMS 中的 “机组电流、COP 值”）；2. 统一数据格式，实现静态 BIM 数据与动态 IBMS 数据融合

5. 应用层 可视化运维模块、跨系统联动模块、AI 分析模块、设备全生命周期模块 1. 在 BIM 模型中实现 IBMS 的系统集成功能（如设备监控、能耗分析）；2. 基于 BIM 空间逻辑优化 IBMS 联动策略（如区域消防联动）；3. AI 分析融合 BIM 与 IBMS 数据（如结合设备位置与运行数据预测故障）

6. 展示层 BIM 可视化大屏、PC 端运维平台、移动端 APP、AR 巡检终端多端展示 “BIM 模型 + IBMS 数据”：大屏支持全局虚实监控，PC 端支持精细化操作，移动端支持现场巡检（AR 叠加 BIM 数据）

三、核心功能模块：虚实融合的全场景运维应用

1. BIM 可视化监控：IBMS 数据的空间化呈现

传统 IBMS 以表格、图表展示数据，缺乏空间关联；一体化方案将 IBMS 数据实时映射至 BIM 模型，实现 “空间化、直观化” 监控：

设备状态 BIM 标注：在 BIM 模型中，设备以颜色区分运行状态（绿色 = 正常、黄色 = 预警、红色 = 故障），hover 设备显示 IBMS 实时数据（如 “冷水机组：电流 15A、出水温度 7℃、运行时长 8000 小时”），点击设备可查看历史趋势曲线（如近 7 天能耗变化）；

能耗数据 BIM 热力图：将 IBMS 采集的电、水、气能耗数据，按 BIM 空间分区（如楼层、房间、区域）生成热力图（红色 = 高耗、黄色 = 中耗、绿色 = 低耗），点击热力区域可下钻至 “某房间 - 某设备” 的能耗明细（如 “3 楼会议室空调月耗电 500 度，占该区域总能耗的 30%”）；

安防事件 BIM 定位：当 IBMS 安防系统检测到 “人员闯入禁区”“门禁异常”，在 BIM 模型中立即高亮显示事件位置，联动调取周边监控视频（嵌入 BIM 模型对应视角），同时显示 “事件周边疏散通道、安保人员位置”，运维人员可通过 BIM 漫游规划最快处置路线。

场景示例：商业综合体运维人员通过 BIM 大屏发现 “5 楼东侧空调显示红色故障”，点击 BIM 模型中的空调设备，查看 IBMS 数据显示 “压缩机电流超标（25A＞额定 20A）”，同时 BIM 模型自动标注 “该空调周边管线分布（冷水管道、电源线）”，运维人员据此提前准备工具与备件，现场处置时间缩短 60%。

2. BIM 空间逻辑驱动的 IBMS 联动策略

传统 IBMS 联动策略多基于 “设备类型” 或 “时间”，缺乏空间维度考量；一体化方案结合 BIM 模型的空间关系（如设备位置、管线连接、区域从属），优化联动策略的合理性与精准性：

（1）消防应急联动：基于 BIM 管线与空间的精准响应

触发条件：IBMS 消防系统检测到 “3 楼商业区域火灾”；

BIM+IBMS 联动响应：

BIM 模型自动高亮火灾区域，显示 “火灾蔓延预测路径（基于建筑结构与风向）”“周边消防设施位置（灭火器、消火栓、喷淋头）”“疏散通道”；

IBMS 根据 BIM 管线分布，指令 “关闭火灾区域上游冷水阀、新风阀”（避免火势通过管线蔓延），而非传统的 “关闭全楼阀门”；

基于 BIM 空间分区，IBMS 联动应急广播（仅在火灾区域及相邻区域播放疏散指令）、应急照明（点亮疏散通道 BIM 路径），避免全楼恐慌；

BIM 模型显示 “火灾区域人员密度（基于 IBMS 客流数据）”，优先调度救援力量至人员密集区。

（2）设备故障联动：基于 BIM 空间关联的影响范围评估

触发条件：IBMS 检测到 “园区变配电房 1 号变压器故障”；

BIM+IBMS 联动响应：

BIM 模型自动标注 “1 号变压器供电范围（覆盖 2 栋办公楼、1 栋宿舍楼）”，评估受影响用户；

IBMS 根据 BIM 空间布局，指令 “启动备用变压器”，同时调整供电切换顺序（优先恢复办公楼供电，再恢复宿舍楼）；

在 BIM 模型中推送 “故障通知” 至受影响区域用户（如办公楼企业、宿舍楼住户），告知预计恢复时间；

基于 BIM 设备位置关系，IBMS 生成 “维修人员最优路线”（避开施工区域，通过 BIM 漫游规划路径），维修响应时间缩短 30%。

3. BIM+IBMS 设备全生命周期管理：静态台账与动态数据融合

传统设备管理中，BIM 台账（静态参数）与 IBMS 运行数据（动态状态）分离，难以支撑全生命周期决策；一体化方案将两者融合，实现 “从采购到报废” 的闭环管理：

BIM 设备台账与 IBMS 数据绑定：在 BIM 模型中，每台设备关联 “静态台账（采购时间、型号、保修期限、供应商）” 与 “动态数据（IBMS 采集的运行时长、故障记录、能耗数据）”，点击设备即可查看完整生命周期信息（如 “某水泵：2020 年采购，保修至 2025 年，累计运行 12000 小时，近 3 个月故障 2 次，能耗较同类设备高 15%”）；

预测性维护优化：AI 算法结合 BIM 设备参数（如设计寿命、维护周期）与 IBMS 运行数据（如振动频率、温度趋势），在 BIM 模型中对 “潜在故障设备” 标注预警（如 “冷水机组轴承磨损，预计 45 天后需更换”），同时生成维护工单（含 BIM 设备位置、所需备件型号、维护步骤）；

设备报废决策支撑：基于 BIM 设备折旧数据（如使用年限、残值）与 IBMS 运行数据（如故障频次、能耗增长率），系统自动计算 “设备综合成本（维护成本 + 能耗成本）”，当成本超过新设备采购成本的 60% 时，在 BIM 模型中推送 “报废建议”，并标注 “替代设备的 BIM 安装位置与管线适配方案”。

场景示例：医院运维人员通过 BIM 模型查看 “ICU 病房空调”，系统显示 “该设备已使用 8 年（设计寿命 10 年），近 1 年故障 3 次，能耗较新设备高 25%，综合成本达新设备采购成本的 70%”，结合 BIM 空间适配性分析（该空调位置可安装新型节能空调），决策提前 2 年更换，避免后期突发故障影响 ICU 诊疗。

4. BIM 可视化巡检与 AR 现场运维：打通 “虚拟规划与现场执行”

传统运维中，巡检依赖纸质记录、现场经验，易遗漏隐患；一体化方案结合 BIM 可视化与 AR 技术，实现 “虚拟规划 - 现场执行 - 数据反馈” 的闭环：

BIM 巡检路径规划：运维人员在 PC 端 BIM 模型中，根据 “设备分布、故障风险等级（IBMS 评估）” 制定巡检路线（如 “优先巡检 BIM 中标注的黄色预警设备”），路线自动避开施工区域、危险区域，生成 “巡检任务清单”（含设备名称、位置、检查项）；

AR 现场巡检：运维人员携带 AR 眼镜（或移动端 APP）到现场，扫描设备即可在 AR 界面叠加 “BIM 模型（设备内部结构、管线连接）” 与 “IBMS 实时数据（如当前温度、压力）”，对照检查项完成记录（如 “设备外观无破损，运行参数正常”）；

隐患记录与闭环：发现隐患时（如管线渗漏），运维人员在 AR 界面标记 “隐患位置”，系统自动同步至 BIM 模型（标注红色隐患点），并生成 IBMS 维修工单；维修完成后，在 BIM 模型中更新 “隐患处置状态”，形成闭环。

场景示例：产业园区运维人员通过 AR 眼镜巡检 “污水处理站”，扫描水泵时，AR 界面叠加 BIM 模型显示 “水泵内部叶轮结构” 与 IBMS 数据 “电流 18A（正常范围 15-20A）、振动频率 120Hz（正常）”，确认设备正常；发现 “沉淀池管线渗漏” 后，在 AR 中标记隐患，BIM 模型同步更新，IBMS 自动生成工单，维修人员根据 BIM 管线布局快速定位渗漏点，2 小时内完成修复。

5. BIM+IBMS 能耗优化：空间化的节能策略制定

传统 IBMS 能耗分析缺乏空间维度，难以定位 “高耗区域”；一体化方案结合 BIM 空间分区与 IBMS 能耗数据，实现 “精准定位 - 策略制定 - 效果验证” 的节能闭环：

能耗空间化定位：在 BIM 模型中，按 “区域（如商业、办公、酒店）、楼层、房间” 生成能耗热力图，直观识别高耗区域（如 “商业 1 楼餐饮区能耗是其他区域的 2 倍”）；点击高耗区域，查看 IBMS 数据明细（如 “餐饮区空调能耗占比 60%，主要因营业时间长、冷负荷大”）；

BIM 模拟节能方案：基于 BIM 空间布局与 IBMS 设备参数，模拟不同节能策略的效果（如 “将餐饮区空调温度从 24℃调至 25℃”“优化排风系统运行时间”），系统计算 “预计节能率（如 12%）、年节电量（如 5 万度）”，并在 BIM 模型中展示 “节能后各区域能耗变化热力图”；

策略落地与效果验证：节能方案确认后，IBMS 自动下发控制指令（如调整空调参数），同时在 BIM 模型中实时更新 “能耗数据变化”（如餐饮区能耗从 800 度 / 天降至 700 度 / 天），定期生成 “节能效果报告”（结合 BIM 空间分区与 IBMS 数据），验证策略有效性。

场景示例：写字楼通过 BIM+IBMS 分析发现 “10 楼办公区能耗高”，BIM 模型显示该区域 “窗户面积大，夏季太阳辐射强”，IBMS 数据显示 “空调冷负荷比其他楼层高 20%”；模拟 “安装遮阳帘 + 空调温度调至 26℃” 方案，预计节能 15%；落地后，BIM 能耗热力图显示 10 楼能耗降至正常水平，IBMS 数据统计月节电 800 度，符合预期。

四、典型场景适配：一体化方案的差异化落地

1. 商业综合体：虚实融合的旺场与节能平衡

核心需求：保障商业客流体验（如空调舒适、电梯畅通）的同时降低能耗，应对促销高峰与应急场景；

BIM+IBMS 应用：

促销高峰时，BIM 模型显示 “客流热力分布（基于 IBMS 客流数据）”，IBMS 联动电梯（调整运力）、空调（提升冷量），同时在 BIM 中模拟 “客流疏散路径”，避免拥堵；

能耗优化时，BIM 热力图定位 “餐饮区、促销区高耗区域”，IBMS 结合 BIM 空间布局，指令 “非高峰时段关闭部分餐饮区空调”“促销区使用光伏绿电”，年节能率达 22%。

2. 智慧医院：医疗安全优先的虚实联动

核心需求：保障手术室、ICU 等核心区域设备稳定（如恒温恒湿），快速响应医疗应急，精准管理医疗设备；

BIM+IBMS 应用：

手术期间，BIM 模型显示 “手术室空调、净化系统位置”，IBMS 实时监控参数（温度 23±0.3℃、湿度 55±2%），偏差时在 BIM 中高亮报警，联动调整设备；

医疗设备故障时，BIM 模型标注 “设备位置及关联管线（如 MRI 水冷系统）”，IBMS 评估影响范围（如是否影响其他检查室），生成 “维修方案 + 备用设备调度计划”，保障医疗不中断。
