点云分割中 offset 与 batch 表示的转换详解

news 2025/9/19 9:23:32

点云分割数据处理中 offset 与 batch 的转换逻辑解析

背景

在点云分割任务中，我们常常需要对点云进行 批处理（batching）。由于每个点云样本中点的数量不固定，因此不能直接用规则的矩阵来表示所有点云。为了解决这个问题，通常会引入 offset、bincount、batch 之间的转换来高效表示点云样本之间的边界和归属关系。

这些函数（offset2bincount、bincount2offset、offset2batch、batch2offset）就是在点云分割模型的数据处理中，完成点与样本之间映射关系的关键逻辑。

核心概念

在正式看源码前，先明确几个核心概念：

点云数量（总点数）：所有样本的点合并后得到的点数，等于 offset[-1]。
样本数量（batch size）：一批中点云的个数，等于 len(offset)。
offset：存储每个点云样本结束位置的索引。
bincount：存储每个点云样本中点的数量。
batch：存储每个点属于哪个样本的索引。

三者之间的关系是：

len(offset) = batch size（样本数）
offset[-1] = 总点数

并且它们之间可以相互转换：

offset → bincount → batch
batch → offset

源码解析（逐函数分析）

1. offset2bincount

@torch.no_grad()
def offset2bincount(offset):return torch.diff(offset, prepend=torch.tensor([0], device=offset.device, dtype=torch.long))

功能：将 offset 转换为每个样本的点数。
逻辑：在 offset 前面加一个 0，做差分，得到每个样本的点数。
示例：
- offset = [4, 9, 12]
- offset2bincount(offset) = [4, 5, 3]

2. bincount2offset

@torch.no_grad()
def bincount2offset(bincount):return torch.cumsum(bincount, dim=0)

功能：将每个样本的点数还原成 offset。
逻辑：对点数数组做累加即可。
示例：
- bincount = [4, 5, 3]
- bincount2offset(bincount) = [4, 9, 12]

3. offset2batch

@torch.no_grad()
def offset2batch(offset):bincount = offset2bincount(offset)return torch.arange(len(bincount), device=offset.device, dtype=torch.long).repeat_interleave(bincount)

功能：生成每个点对应的样本编号。
逻辑：
1. 先得到每个样本的点数（bincount）。
2. 为每个样本生成索引（0,1,2,…）。
3. 每个索引重复对应的点数次。
示例：
- offset = [4, 9, 12]
- bincount = [4, 5, 3]
- offset2batch(offset) = [0,0,0,0,1,1,1,1,1,2,2,2]

4. batch2offset

@torch.no_grad()
def batch2offset(batch):return torch.cumsum(batch.bincount(), dim=0).long()

功能：根据点所属的样本编号，恢复 offset。
逻辑：
1. 统计 batch 中每个样本的点数。
2. 对点数做累加得到 offset。
示例：
- batch = [0,0,0,0,1,1,1,1,1,2,2,2]
- batch.bincount() = [4, 5, 3]
- batch2offset(batch) = [4, 9, 12]

图解说明

假设我们有 3 个点云样本，点数分别为 3、2、4：

样本 0: ● ● ●
样本 1: ● ●
样本 2: ● ● ● ●

对应关系如下：

bincount = [3, 2, 4] （每个样本的点数）
offset = [3, 5, 9] （每个样本的结束位置）
batch = [0,0,0,1,1,2,2,2,2] （每个点的所属样本）

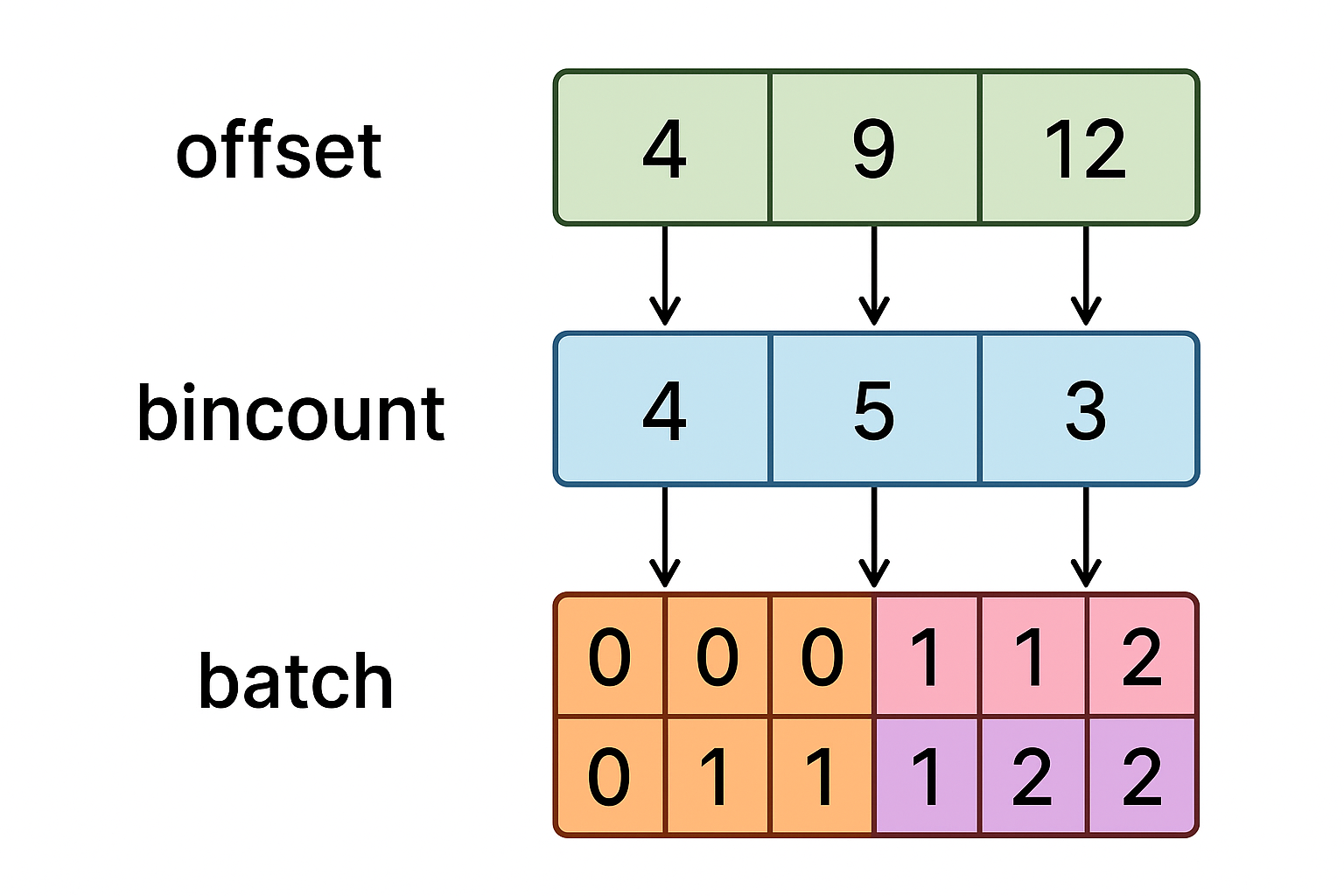

下图直观展示了 offset、bincount、batch 三者之间的关系：
在这里插入图片描述

通过上图可以直观理解：

offset 标记分界线；
bincount 表示每块区域大小；
batch 表示点的归属。

示例

import torch# 定义 offset
offset = torch.tensor([3, 5, 9])print("offset2bincount:", offset2bincount(offset))
print("bincount2offset:", bincount2offset(torch.tensor([3,2,4])))
print("offset2batch:", offset2batch(offset))
print("batch2offset:", batch2offset(offset2batch(offset)))

输出结果：

offset2bincount: tensor([3, 2, 4])
bincount2offset: tensor([3, 5, 9])
offset2batch: tensor([0, 0, 0, 1, 1, 2, 2, 2, 2])
batch2offset: tensor([3, 5, 9])

总结

offset、bincount、batch 是点云分割任务中常用的三种数据表示方式。
三者之间的关系：
- len(offset) = 样本数量
- offset[-1] = 总点数
各函数逻辑：
- offset2bincount：差分得到点数
- bincount2offset：累加得到边界
- offset2batch：展开得到点归属
- batch2offset：统计恢复边界
掌握这些概念和函数，有助于理解深度学习框架在点云任务中的数据流动方式。
