[硬件电路-247]：开关电源的工作原理、优缺点及应用场合
一、工作原理：高频开关实现高效电能转换

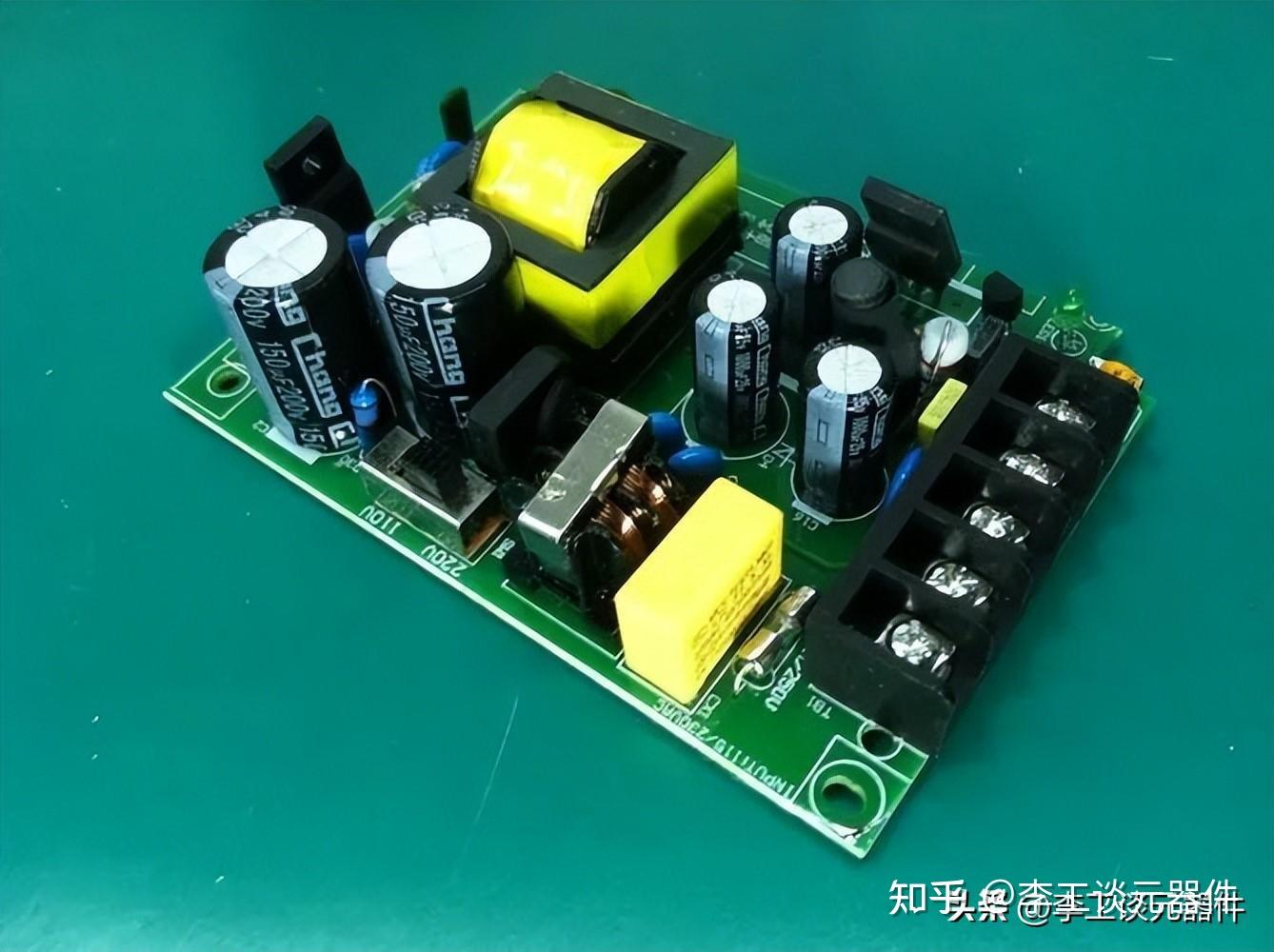

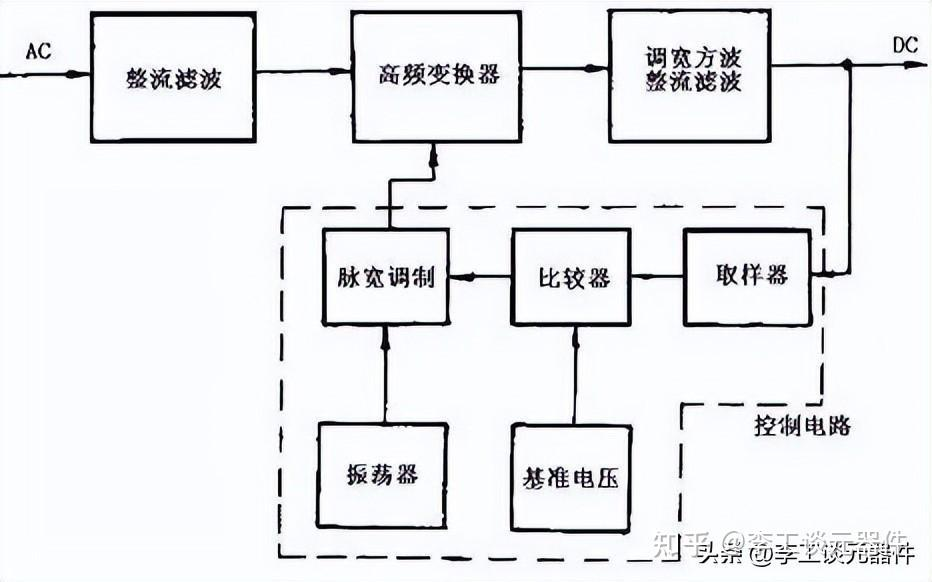

开关电源通过高频开关动作（频率通常为20kHz-1MHz）实现电能转换，其核心流程如下：
- 输入整流滤波
交流电经整流桥转换为脉动直流电，再通过滤波电容平滑为高压直流电（如300V）。 - 高频开关变换
- 功率开关管（如MOSFET）：在控制电路驱动下高速通断，将直流电转换为高频脉冲信号。
- 变压器/电感储能：高频脉冲通过变压器隔离并传递能量，电感或变压器在开关导通时储能，关断时释放能量。
- 输出整流滤波
高频脉冲经整流二极管转换为单向脉动电压，再通过滤波电容和电感平滑为稳定直流电。 - 反馈稳压控制
- 输出电压经分压电阻取样后，与基准电压比较生成误差信号。
- 控制电路（如PWM芯片）根据误差信号调整开关管占空比，实现输出电压恒定。
关键技术：
- 脉冲宽度调制（PWM）：固定开关频率，通过调整导通时间（占空比）控制输出电压。
- 软开关技术：减少开关损耗，提高效率（如零电压开关ZVS、零电流开关ZCS）。
- 同步整流技术：用MOSFET替代二极管整流，降低导通压降，提升轻载效率。
二、优缺点分析：高效与复杂的权衡
| 优点 | 缺点 |
|---|---|
| 效率高（80%-95%） | 设计复杂 |
| 开关管仅在导通/截止时耗能，损耗远低于线性电源的连续导通损耗。 | 需高频变压器、控制芯片、反馈电路等，设计难度大。 |
| 体积小、重量轻 | 电磁干扰（EMI）强 |
| 高频工作使变压器和滤波元件体积大幅缩小，适合便携设备。 | 开关动作产生高频噪声，需额外屏蔽和滤波设计。 |
| 输出稳定性好 | 成本较高 |
| 反馈控制可快速响应负载变化，输出电压精度达±1%以内。 | 高频元件（如磁芯、电容）和控制芯片成本高于线性电源。 |
| 宽输入电压范围 | 维修难度大 |
| 适应全球电网电压（如90V-264V），适合跨国使用。 | 故障排查需专业设备（如示波器），普通用户难以维修。 |
| 保护功能完善 | 纹波电压较大 |
| 具备过压、过流、短路、过热保护，提高系统可靠性。 | 输出电压存在高频纹波（通常<50mV），需额外滤波电路。 |
三、应用场合：覆盖全领域的高效供电方案
- 消费电子
- 手机/笔记本充电器：高效、小巧，适应全球电压标准。
- LED驱动电源：为LED灯具提供恒流/恒压供电，延长寿命。
- 电视/音响：为数字电路提供低噪声、稳定电源。
- 通信与网络
- 基站电源：为5G基站提供高效率、高可靠性供电，支持户外恶劣环境。
- 交换机/路由器：模块化设计，支持热插拔，便于维护。
- 工业自动化
- PLC/传感器供电：为工业控制器和传感器提供稳定电源，抵抗电网波动。
- 电机驱动：为变频器、伺服驱动器提供高效能源转换。
- 医疗设备
- 影像设备（CT/MRI）：为高功率负载提供稳定电源，确保图像质量。
- 生命支持系统：如呼吸机、监护仪，需高可靠性、低噪声电源。
- 新能源与电力
- 光伏逆变器：将直流电转换为交流电，支持并网发电。
- 电动汽车充电桩：为电动车提供高效、安全的快充解决方案。
- 军工与航空航天
- 卫星电源系统：高效率、轻量化设计，适应太空环境。
- 导弹制导系统：需高可靠性、抗辐射电源，确保任务成功。
四、选型建议：根据需求权衡效率与成本
- 小功率、低成本场景：若对效率要求不高（如简单电子玩具），可考虑线性电源。
- 高效率、小体积需求：优先选择开关电源（如手机充电器、LED驱动）。
- 高可靠性、复杂环境：选用工业级或军工级开关电源，具备冗余设计和抗干扰能力。
- 成本敏感型应用：小功率时开关电源成本已接近线性电源，大功率场景效率优势显著，长期使用可节省电费。
