freertos代码结构

news 2025/9/18 10:10:59

1. FreeRTOS系统架构

# FreeRTOS 内核源码
SOURCE_FILES += $(KERNEL_DIR)/tasks.c \$(KERNEL_DIR)/list.c \$(KERNEL_DIR)/queue.c \$(KERNEL_DIR)/timers.c \...（其他内核文件）$(KERNEL_DIR)/portable/GCC/RISC-V/port.c  # RISC-V 移植层# 汇编文件（启动代码、中断向量等）
ASM_SOURCE_FILES += $(KERNEL_DIR)/portable/GCC/RISC-V/portASM.S \./start.S \./RegTest.S \./vector.S# 演示项目源码
SOURCE_FILES += $(COMMON_DEMO_FILES)/AbortDelay.c \$(COMMON_DEMO_FILES)/BlockQ.c \...（其他演示文件）$(DEMO_PROJECT)/main.c \$(DEMO_PROJECT)/ns16550.c  # UART 驱动

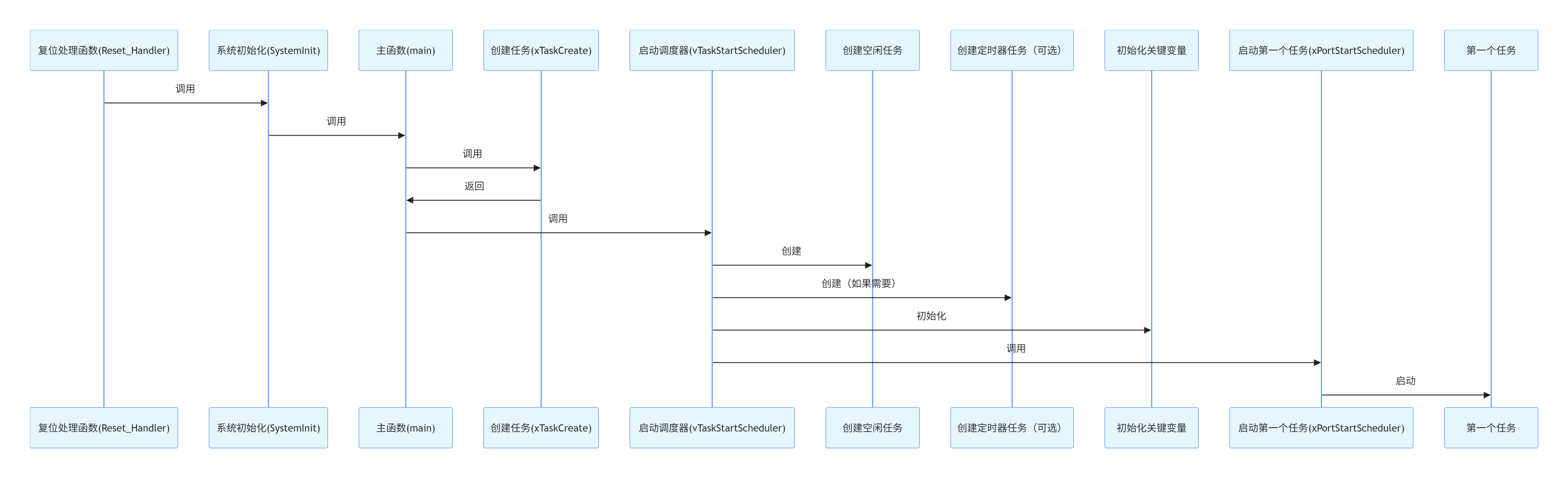

2.FreeRTOS系统启动流程

在这里插入图片描述

sequenceDiagramparticipant ResetHandler as 复位处理函数(Reset_Handler)participant SystemInit as 系统初始化(SystemInit)participant Main as 主函数(main)participant TaskCreate as 创建任务(xTaskCreate)participant StartScheduler as 启动调度器(vTaskStartScheduler)participant IdleTask as 创建空闲任务participant TimerTask as 创建定时器任务（可选）participant InitVars as 初始化关键变量participant PortStart as 启动第一个任务(xPortStartScheduler)participant FirstTask as 第一个任务ResetHandler->>SystemInit: 调用SystemInit->>Main: 调用Main->>TaskCreate: 调用TaskCreate->>Main: 返回Main->>StartScheduler: 调用StartScheduler->>IdleTask: 创建StartScheduler->>TimerTask: 创建（如果需要）StartScheduler->>InitVars: 初始化StartScheduler->>PortStart: 调用PortStart->>FirstTask: 启动

在 FreeRTOS 中使用文件系统，核心是通过“可裁剪的文件系统组件”与 FreeRTOS 内核协同，实现对存储介质（如 Flash、SD 卡、EEPROM）的文件级操作（创建/读写/删除文件、管理目录等）。FreeRTOS 本身不自带文件系统，但支持与主流开源文件系统（如 FatFS、LittleFS）集成，同时提供任务安全机制（如互斥锁）确保多任务访问文件时的数据一致性。

3.FreeRTOS 集成文件系统的核心逻辑

FreeRTOS 作为实时操作系统，其文件系统使用需满足两个关键需求：

  1. 资源轻量化：适配嵌入式硬件的有限 RAM/Flash（如 KB 级 RAM）；
  2. 任务安全：避免多任务并发访问文件时的“竞态条件”（如两个任务同时写同一文件导致数据损坏）。

集成逻辑如下：

[FreeRTOS 内核] ←→ [互斥锁/信号量] ←→ [文件系统适配层] ←→ [文件系统（FatFS/LittleFS）] ←→ [存储介质驱动]
  • 互斥锁/信号量：FreeRTOS 提供同步机制，确保同一时间只有一个任务操作文件系统；
  • 文件系统适配层：将文件系统的“阻塞操作”（如 SD 卡读写等待）与 FreeRTOS 任务调度兼容（避免阻塞整个系统）；
  • 存储介质驱动：对接硬件（如 SPI Flash、SD 卡的 SPI/SDIO 接口），提供底层读写函数（如 disk_read/disk_write）。

4.主流文件系统选择与适配

FreeRTOS 常用的文件系统有 FatFS（通用、兼容 Windows）和 LittleFS（专为 Flash 优化、支持磨损均衡），两者均为开源、轻量级，无需依赖操作系统，但需与 FreeRTOS 做简单适配。

4.1. FatFS：通用兼容型文件系统
  • 特点：支持 FAT12/FAT16/FAT32/exFAT 格式，兼容 Windows/macOS，可直接读取存储介质（如 SD 卡插电脑可识别）；
  • 资源占用：RAM 占用 ~5KB（配置为最小模式），代码体积 ~10KB，适合 SD 卡、大容量 Flash；
  • 适配核心：将 FatFS 的“定时器等待”（如 SD 卡初始化超时）替换为 FreeRTOS 的 vTaskDelay，并通过互斥锁保护文件操作。
4.2. LittleFS：Flash 专用优化型文件系统
  • 特点：专为嵌入式 Flash 设计，支持磨损均衡（延长 Flash 寿命）、掉电数据保护，不兼容 Windows（需专用工具读取）；
  • 资源占用：RAM 占用 ~2KB，代码体积 ~8KB，适合小容量 Flash（如 SPI Flash、片内 Flash）；
  • 适配核心：LittleFS 的“块设备操作”（读/写/擦除 Flash）需对接硬件驱动，同时用 FreeRTOS 互斥锁确保多任务安全。

5. FreeRTOS 集成 FatFS 实操步骤（以 STM32 + SD 卡为例）

以 STM32F4（Cortex-M4）单片机、SD 卡（SPI 接口）、FreeRTOS 10.4 为例，演示集成 FatFS 的关键步骤：

5.1. 准备基础组件
  • FreeRTOS 内核：确保已移植完成（任务调度、定时器正常工作）；
  • SD 卡驱动：实现底层硬件驱动（SPI 初始化、SD 卡初始化、读/写扇区函数），示例函数：
    // SD 卡初始化
HAL_StatusTypeDef SD_Init(void);
// 读扇区：从扇区 addr 读 len 个扇区到 buf
HAL_StatusTypeDef SD_ReadSector(uint32_t addr, uint8_t *buf, uint32_t len);
// 写扇区：将 buf 中 len 个扇区写入扇区 addr
HAL_StatusTypeDef SD_WriteSector(uint32_t addr, const uint8_t *buf, uint32_t len);
5.2. 移植 FatFS 到 FreeRTOS
  1. 下载 FatFS：从 FatFS 官网 下载最新版本（如 R0.15）；
  2. 添加文件到工程：将 FatFS 核心文件（ff.c、ff.h、ff_gen_drv.c、ff_gen_drv.h）添加到项目，并创建 SD 卡设备驱动文件 sd_diskio.c；
  3. 实现 FatFS 设备接口：在 sd_diskio.c 中实现 FatFS 要求的 6 个底层函数（对接 SD 卡驱动）：
    函数名功能实现逻辑
    disk_initialize初始化存储设备调用 SD_Init()
    disk_status获取设备状态返回 SD 卡是否就绪
    disk_read读扇区调用 SD_ReadSector()
    disk_write写扇区调用 SD_WriteSector()
    disk_ioctl设备控制（如获取扇区数）返回 SD 卡参数（扇区大小、总扇区数）
    get_fattime获取当前时间（可选）返回固定时间或 FreeRTOS 系统时间
5.3. 加 FreeRTOS 任务安全保护

FatFS 默认不支持多任务并发访问，需通过 FreeRTOS 互斥锁确保安全：

  1. 创建互斥锁：在 FreeRTOS 初始化时创建文件系统互斥锁：
    SemaphoreHandle_t xFileSystemMutex;
xFileSystemMutex = xSemaphoreCreateMutex(); // 创建互斥锁
  2. 包装文件操作函数：将 FatFS 的 API（如 f_open、f_write）包装为带互斥锁保护的函数：
    // 包装 f_open：加锁后打开文件
FRESULT f_open_safe(FIL *fp, const TCHAR *path, BYTE mode) {FRESULT res;if (xSemaphoreTake(xFileSystemMutex, portMAX_DELAY) == pdPASS) { // 获取互斥锁res = f_open(fp, path, mode);xSemaphoreGive(xFileSystemMutex); // 释放互斥锁}return res;
}
    同理包装 f_write、f_read、f_close 等函数，避免多任务同时操作文件。
5.4. 在 FreeRTOS 任务中使用文件系统

创建两个任务，分别实现“写文件”和“读文件”，验证多任务安全：

// 任务 1：写文件到 SD 卡
void vFileWriteTask(void *pvParameters) {FIL fp;FRESULT res;char buf[] = "FreeRTOS FatFS Test: Hello World!\r\n";uint32_t bytes_written;for (;;) {// 打开文件（追加模式）res = f_open_safe(&fp, "test.txt", FA_OPEN_ALWAYS | FA_WRITE);if (res == FR_OK) {f_lseek(&fp, f_size(&fp)); // 移动到文件末尾f_write(&fp, buf, sizeof(buf)-1, &bytes_written); // 写数据f_close_safe(&fp); // 关闭文件printf("Write %d bytes to test.txt\r\n", bytes_written);} else {printf("Open file failed: %d\r\n", res);}vTaskDelay(pdMS_TO_TICKS(1000)); // 每隔 1 秒写一次}
}// 任务 2：读文件从 SD 卡
void vFileReadTask(void *pvParameters) {FIL fp;FRESULT res;char buf[128];uint32_t bytes_read;for (;;) {// 打开文件（只读模式）res = f_open_safe(&fp, "test.txt", FA_OPEN_EXISTING | FA_READ);if (res == FR_OK) {f_read(&fp, buf, sizeof(buf)-1, &bytes_read); // 读数据buf[bytes_read] = '\0'; // 加字符串结束符printf("Read from test.txt: %s\r\n", buf);f_close_safe(&fp); // 关闭文件} else {printf("Open file failed: %d\r\n", res);}vTaskDelay(pdMS_TO_TICKS(2000)); // 每隔 2 秒读一次}
}// main 函数中创建任务并启动调度器
int main(void) {// 1. 硬件初始化（时钟、SPI、UART）HAL_Init();SystemClock_Config();SPI_SD_Init();UART_Init();// 2. 创建文件系统互斥锁和任务xFileSystemMutex = xSemaphoreCreateMutex();xTaskCreate(vFileWriteTask, "FileWrite", 1024, NULL, 2, NULL);xTaskCreate(vFileReadTask, "FileRead", 1024, NULL, 1, NULL); // 优先级低于写任务// 3. 启动 FreeRTOS 调度器vTaskStartScheduler();for (;;) { return 0; }
}

6.关键注意事项

  1. 资源配置优化：

    • FatFS 可通过 ff.h 中的宏裁剪功能（如 FF_FS_READONLY=1 关闭写功能、FF_USE_STRFUNC=0 关闭字符串操作），减少 RAM/Flash 占用；
    • 任务栈大小需足够（文件操作需较大栈空间，建议至少 512 字，即 2KB for 32 位 CPU）。

  2. 掉电数据保护：

    • 写文件时需确保数据完全写入存储介质（如 SD 卡的 disk_write 需等待写完成），避免掉电导致文件损坏；
    • LittleFS 天然支持掉电保护，FatFS 需通过 f_sync 函数强制刷新缓存到硬件。

  3. 多任务优先级设计：

    • 高优先级任务操作文件时，低优先级任务会被阻塞，需合理设置优先级（如“数据采集任务”优先级高于“日志写入任务”，避免采集丢失）。

  4. 错误处理：

    • 必须处理 FatFS 的返回值（如 FR_NO_FILE、FR_DISK_ERR），避免因 SD 卡拔插、Flash 损坏导致系统崩溃。

7.扩展场景

  • 集成 LittleFS：流程与 FatFS 类似，核心是实现 LittleFS 的块设备接口（lfs_disk_t），对接 Flash 驱动；
  • 网络文件系统：通过 FreeRTOS 集成 LWIP 协议栈，再对接 TFTP/SMB 客户端，实现对网络共享文件的访问；
  • 片内 Flash 文件系统：对于无外部存储的场景，可将片内 Flash 划分为“代码区”和“文件区”，用 FatFS/LittleFS 管理文件区。

8.总结

FreeRTOS 本身不提供文件系统，但通过与 FatFS、LittleFS 等轻量级文件系统集成，可实现对各类存储介质的文件管理。核心是“底层驱动对接+任务安全保护”——前者确保文件系统能操作硬件，后者避免多任务并发访问导致的数据问题。这种方案兼顾了 FreeRTOS 的实时性和文件系统的实用性，广泛应用于嵌入式数据日志、配置存储、固件升级等场景。
