Windows PE 文件结构详解：从入口到执行的旅程

news 2025/9/18 10:09:06

在 Windows 平台上，几乎所有的可执行文件（如 .exe、.dll）都遵循一种统一的格式：PE（Portable Executable）文件格式。它是微软为 Windows 操作系统设计的一种文件结构，基于 COFF（Common Object File Format）扩展而来，广泛用于程序加载、调试、反汇编、病毒分析等领域。

本文将深入解析 PE 文件的结构组成，结合实际例子，帮助你理解一个 Windows 可执行文件是如何从磁盘加载到内存并开始执行的。

一、PE 文件的整体结构概览

PE 文件结构可以分为以下几个主要部分：

DOS Header（MS-DOS 头）
DOS Stub（DOS 程序段）
PE Header（PE 头）
- Signature（PE 签名）
- File Header（文件头）
- Optional Header（可选头）
Section Table（节表）
Section Bodies（节内容）

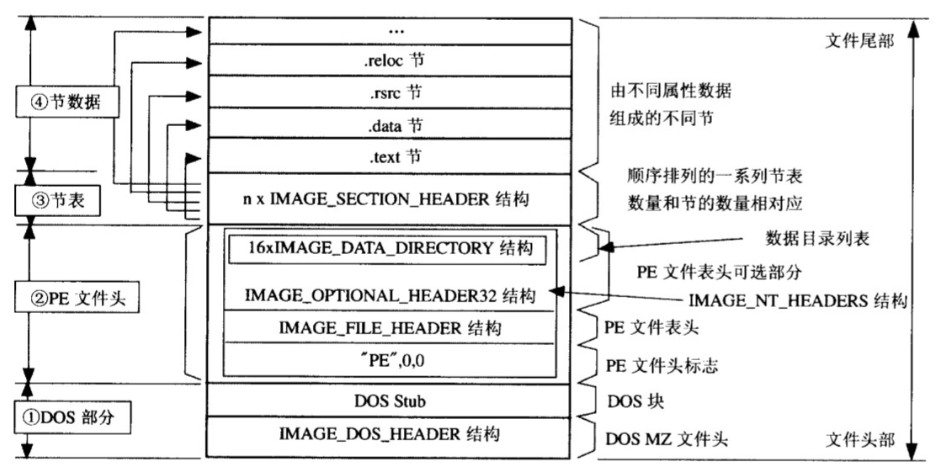

如下图所示：

+------------------+
| DOS Header       |
+------------------+
| DOS Stub         |
+------------------+
| PE Header        |
|   - Signature    |
|   - File Header  |
|   - Optional Hdr |
+------------------+
| Section Table    |
+------------------+
| Section Bodies   |
+------------------+

二、各部分结构详解

1. DOS Header（IMAGE_DOS_HEADER）

PE 文件的开头是一个 DOS 头，主要用于兼容旧版 DOS 程序。它的第一个字段是 e_magic，值为 0x5A4D（即 ASCII 的 "MZ"），表示这是一个 DOS 可执行文件。

typedef struct _IMAGE_DOS_HEADER {
WORD e_magic; // Magic number
WORD e_cblp; // Bytes on last page of file
...
LONG e_lfanew; // Offset to PE Header
} IMAGE_DOS_HEADER;

其中最关键的是 e_lfanew，它指向 PE Header 的偏移位置。

2. DOS Stub

这是一个小型的 DOS 程序段，通常显示类似 “This program cannot be run in DOS mode.” 的提示信息。它在现代 Windows 中没有实际用途，但仍保留以兼容性为目的。

3. PE Header（IMAGE_NT_HEADERS）

PE Header 是整个文件的核心部分，包含三个子结构：

a. Signature

固定为 0x00004550，即 "PE\0\0"，标志着这是一个 PE 文件。

b. File Header（IMAGE_FILE_HEADER）

描述文件的基本信息，如机器类型、节数量、时间戳等。

typedef struct _IMAGE_FILE_HEADER {
WORD Machine;
WORD NumberOfSections;
DWORD TimeDateStamp;
...
} IMAGE_FILE_HEADER;

c. Optional Header（IMAGE_OPTIONAL_HEADER）

虽然叫 “Optional”，但对于可执行文件来说是必须的。它包含程序入口点、内存布局、DLL 特性等信息。

typedef struct _IMAGE_OPTIONAL_HEADER {
WORD Magic;
DWORD AddressOfEntryPoint;
DWORD ImageBase;
...
} IMAGE_OPTIONAL_HEADER;

其中 AddressOfEntryPoint 是程序的入口地址，ImageBase 是程序加载到内存的默认地址。

三、节表与节内容（Section Table & Bodies）

PE 文件的代码、数据、资源等内容都被划分为多个节（Section），每个节在节表中有一个描述项。

常见的节包括：

.text：代码段
.data：初始化数据
.rdata：只读数据（如字符串、导入表）
.rsrc：资源段（如图标、对话框）
.reloc：重定位信息

每个节由 IMAGE_SECTION_HEADER 描述：

typedef struct _IMAGE_SECTION_HEADER {
BYTE Name[8];
DWORD VirtualSize;
DWORD VirtualAddress;
DWORD SizeOfRawData;
DWORD PointerToRawData;
...
} IMAGE_SECTION_HEADER;

四、实际案例分析：用 C 读取 PE 文件结构

下面是一个简单的 C 程序片段，用于读取并打印一个 PE 文件的入口点地址：

#include <stdio.h>
#include <windows.h>int main() {
FILE *fp = fopen("sample.exe", "rb");
IMAGE_DOS_HEADER dosHeader;
fread(&dosHeader, sizeof(dosHeader), 1, fp);
fseek(fp, dosHeader.e_lfanew, SEEK_SET);DWORD peSignature;
fread(&peSignature, sizeof(peSignature), 1, fp);IMAGE_FILE_HEADER fileHeader;
fread(&fileHeader, sizeof(fileHeader), 1, fp);IMAGE_OPTIONAL_HEADER optionalHeader;
fread(&optionalHeader, sizeof(optionalHeader), 1, fp);printf("Entry Point: 0x%X\n", optionalHeader.AddressOfEntryPoint);
fclose(fp);
return 0;
}

这段代码展示了如何从磁盘读取 PE 文件结构，并提取入口点信息。
