1. 引言
1.1 背景介绍
Microsoft Foundation Classes (MFC) 作为Windows平台上历史悠久且成熟的应用程序框架，在传统桌面应用开发领域保持着重要地位。尽管现代开发中有.NET、Qt等更多选择，但MFC因其与Windows操作系统的深度集成、稳定的API接口和较低的运行开销，至今仍在许多工业控制、企业管理和专业工具软件中发挥着关键作用。其基于文档-视图架构的设计模式，特别适合需要复杂数据管理和界面交互的桌面应用程序。
OBJ文件格式作为3D图形领域的通用交换标准，以其ASCII明文存储、格式简单直观、兼容性广泛等优势，成为连接3D建模软件与应用程序的重要桥梁。这种格式不仅支持完整的几何体描述（包括顶点、法线、纹理坐标），还具有优秀的可读性和可编辑性，使其成为教学、研究和工业应用的理想选择。
1.2 应用场景
MFC与OBJ建模技术的结合在实际工程应用中具有广泛价值：
- CAD/CAM工具开发：基于MFC开发的产品设计与制造软件，可通过导入OBJ模型进行三维造型设计、工艺分析和加工仿真。例如，机械零部件设计软件可通过OBJ接口兼容多种CAD系统输出的模型数据。
- 游戏开发工具链：传统的游戏编辑器使用MFC构建资源管理界面，开发者可通过OBJ格式导入美术资源，进行场景搭建、角色配置和动画预览。特别是在一些特定领域的仿真游戏或专业训练系统中，这种组合尤为常见。
- 科学可视化系统：在医疗影像处理、地质勘探分析、气象数据展示等领域，MFC应用程序可加载OBJ格式的三维数据模型，实现复杂的科学数据可视化和交互分析。
- 工业监控与仿真：制造业中的设备监控系统使用MFC界面加载机械设备的OBJ模型，实现设备状态的三维可视化监控和故障诊断，提升运维效率。
- 建筑信息模型(BIM)：建筑工程领域的设计审查软件通过MFC界面集成OBJ模型，实现建筑设计方案的三维展示和协同评审。
1.3 文章目标
本文旨在系统性地指导读者完成一个完整的MFC应用程序开发全过程，从环境搭建到功能实现，最终构建一个具备OBJ三维模型加载与渲染能力的Windows桌面应用程序。通过循序渐进的实践指导，读者将掌握以下核心技能：
1. MFC应用程序框架的构建与配置
2. OpenGL图形库在MFC环境中的集成方法
3. OBJ文件格式的解析与数据处理技术
4. 3D模型在MFC视图中的渲染与变换实现
5. 完整的3D模型查看器功能的开发
最终实现的应用程序将支持OBJ模型的加载、三维显示、视角变换等基本功能，为后续更复杂的3D处理功能开发奠定坚实基础。
2. 🎶OBJ文件格式解析⭐⭐
2.1 文件结构概述
OBJ文件是一种基于文本的3D模型格式，由Wavefront Technologies开发，现已成为行业标准的几何定义格式。其结构清晰，采用逐行定义的方式描述3D对象的几何信息。一个完整的OBJ文件通常包含以下核心数据元素：
- 顶点数据(vertex)：定义模型在三维空间中的几何位置，是构建模型的基础
- 法线数据(normal)：定义每个顶点或每个面的垂直方向矢量，用于光照计算和着色
- 纹理坐标(texture coordinate)：定义顶点在纹理图像上的映射坐标，实现表面贴图
- 面数据(face)：通过索引引用上述元素，构建出多边形的网格结构
此外，OBJ文件还可能包含材质库引用、光滑组、对象分组等辅助信息，但核心渲染功能主要依赖于上述四种基本元素。
2.2 关键语法解析
2.2.1 顶点定义格式：
v x y z [w] - `v`：顶点标识符
- `x, y, z`：三维空间坐标，浮点数
- `w`：可选参数，齐次坐标分量，默认为1.0
示例：`v 1.0 2.5 -3.2` 定义了一个位于(1.0, 2.5, -3.2)的空间顶点
2.2.2 法线定义格式：
vn i j k - `vn`：法线标识符
- `i, j, k`：法线向量的三个分量，通常为单位向量
示例：`vn 0.0 0.0 1.0` 定义了一个指向Z轴正方向的法线
2.2.3 纹理坐标定义格式：
vt u v [w] - `vt`：纹理坐标标识符
- `u, v`：纹理坐标，范围通常为[0,1]
- `w`：可选参数，深度坐标，默认为0
示例：`vt 0.5 0.3` 定义了纹理图像上的一个映射点
2.2.4 面定义格式：
面的定义支持多种格式，体现了OBJ格式的灵活性：
1. 仅顶点索引：
f v1 v2 v3示例：`f 1 2 3` 表示使用第1、2、3个顶点构建三角形面
2. 顶点与纹理坐标索引：
f v1/vt1 v2/vt2 v3/vt3示例：`f 1/1 2/2 3/3` 包含顶点和纹理坐标的引用
3. 顶点与法线索引：
f v1//vn1 v2//vn2 v3//vn3示例：`f 1//1 2//2 3//3` 包含顶点和法线的引用
4. 完整格式：
f v1/vt1/vn1 v2/vt2/vn2 v3/vt3/vn3示例：`f 1/1/1 2/2/2 3/3/3` 包含顶点、纹理坐标和法线的完整引用
索引规则：
- 索引从1开始（不是编程中常见的0起始）
- 负索引表示从当前列表末尾倒序计数（-1表示最后一个元素）
- 各索引组分可以缺失，但斜线分隔符必须保持
2.3 解析挑战
2.3.1 文件编码问题：
OBJ文件可能采用不同的字符编码保存，特别是当包含注释或材质路径时：
- 常见编码包括ASCII、UTF-8、ANSI等
- 解决方案：使用支持多种编码的文本读取器，或在解析前进行编码检测
- 推荐使用C++标准库的`std::ifstream`配合本地化设置，或使用第三方编码转换库
2.3.2 数据冗余处理：
原始OBJ文件通常包含大量重复数据：
- 同一个顶点可能被多个面重复引用
- 解决方案：建立顶点缓存，使用索引缓冲机制
- 实现方法：为每个唯一的"顶点/纹理坐标/法线"组合创建索引，减少GPU内存占用
2.3.3 大型文件处理策略：
当处理包含数十万面的复杂模型时，需要优化内存和性能：
1. 流式读取：逐行处理，避免一次性加载整个文件到内存
2. 增量处理：分块解析和上传数据，减少内存峰值使用
3. 进度反馈：在解析过程中提供进度显示，增强用户体验
4. 内存映射文件：对于极大文件，使用内存映射技术提高读取效率
2.3.4 格式兼容性问题：
不同3D软件导出的OBJ文件可能存在差异：
- 面可能是三角形、四边形或更多边形
- 需要实现多边形三角化算法，将复杂面分解为三角形
- 处理缺失的法线或纹理坐标数据，提供默认值生成机制
性能优化建议：
1. 预分配内存：根据文件大小预估需要的内存，避免频繁重新分配
2. 使用高效数据结构：`std::vector`预分配空间，减少动态扩展开销
3. 并行处理：对独立的数据块使用多线程解析（如分离的位置、法线数据）
4. 索引优化：构建顶点索引表，消除重复顶点，减少渲染负载
通过理解这些关键特性和挑战，开发者可以设计出健壮、高效的OBJ解析器，为后续的3D渲染奠定坚实的数据基础。
3. 🐱💻OBJ文件加载与数据处理
3.1 文件加载实现⭐⭐⭐
在MFC环境中，我们可以选择使用MFC的CFile类或标准C++文件流来读取OBJ文件。下面提供两种实现方式的示例：
3.1.1 方法一：使用标准C++文件流（推荐，跨平台兼容性更好）
// 在文档类头文件中声明加载函数和数据结构
class CObjViewerDoc : public CDocument
{
public:// 顶点数据结构struct Vertex {float x, y, z;};// 法线数据结构struct Normal {float nx, ny, nz;};// 纹理坐标数据结构struct TexCoord {float u, v;};// 面索引数据结构struct Face {int vIndex[3]; // 顶点索引int tIndex[3]; // 纹理坐标索引（可选）int nIndex[3]; // 法线索引（可选）};// 渲染用的顶点数据（位置+法线+纹理坐标）struct RenderVertex {float x, y, z; // 位置float nx, ny, nz; // 法线float u, v; // 纹理坐标};protected:std::vector<Vertex> m_vertices; // 从文件读取的原始顶点std::vector<Normal> m_normals; // 从文件读取的原始法线std::vector<TexCoord> m_texCoords; // 从文件读取的原始纹理坐标std::vector<Face> m_faces; // 从文件读取的面数据std::vector<RenderVertex> m_renderVertices; // 处理后的渲染顶点数据std::vector<unsigned int> m_indices; // 索引数据public:BOOL LoadOBJFile(const CString& filePath);
};// 在文档类实现文件中实现OBJ加载函数
BOOL CObjViewerDoc::LoadOBJFile(const CString& filePath)
{// 清空现有数据m_vertices.clear();m_normals.clear();m_texCoords.clear();m_faces.clear();m_renderVertices.clear();m_indices.clear();// 转换文件路径格式CT2CA filePathConverted(filePath);std::string filename(filePathConverted);// 创建文件输入流std::ifstream file(filename);if (!file.is_open()) {AfxMessageBox(_T("无法打开OBJ文件！"));return FALSE;}std::string line;while (std::getline(file, line)) {// 使用字符串流解析每行std::istringstream lineStream(line);std::string type;lineStream >> type;try {if (type == "v") { // 顶点坐标Vertex v;lineStream >> v.x >> v.y >> v.z;m_vertices.push_back(v);}else if (type == "vn") { // 法线向量Normal n;lineStream >> n.nx >> n.ny >> n.nz;m_normals.push_back(n);}else if (type == "vt") { // 纹理坐标TexCoord tc;lineStream >> tc.u >> tc.v;// OBJ纹理坐标v轴与OpenGL相反，需要翻转tc.v = 1.0f - tc.v;m_texCoords.push_back(tc);}else if (type == "f") { // 面定义Face face;std::string vertexDef;int vertexCount = 0;while (lineStream >> vertexDef && vertexCount < 3) {// 解析顶点定义格式: v/vt/vn 或 v//vn 或 v/vt 或 vstd::replace(vertexDef.begin(), vertexDef.end(), '/', ' ');std::istringstream vertexStream(vertexDef);// 读取顶点索引vertexStream >> face.vIndex[vertexCount];// 检查是否有纹理坐标和法线索引if (vertexStream.peek() != ' ' && vertexStream.peek() != -1) {vertexStream >> face.tIndex[vertexCount];} else {face.tIndex[vertexCount] = -1; // 标记为无纹理坐标}if (vertexStream.peek() != ' ' && vertexStream.peek() != -1) {vertexStream >> face.nIndex[vertexCount];} else {face.nIndex[vertexCount] = -1; // 标记为无法线}vertexCount++;}// 只处理三角形面（如果是四边形，需要分解为两个三角形）if (vertexCount == 3) {m_faces.push_back(face);}}}catch (const std::exception& e) {CString errMsg;errMsg.Format(_T("解析OBJ文件时出错: %s"), CA2T(e.what()));AfxMessageBox(errMsg);file.close();return FALSE;}}file.close();// 处理数据，转换为渲染格式ProcessOBJData();return TRUE;
}3.1.2 方法二：使用MFC的CFile类
BOOL CObjViewerDoc::LoadOBJFile(const CString& filePath)
{// 清空现有数据m_vertices.clear();m_normals.clear();m_texCoords.clear();m_faces.clear();m_renderVertices.clear();m_indices.clear();CFile file;if (!file.Open(filePath, CFile::modeRead)) {AfxMessageBox(_T("无法打开OBJ文件！"));return FALSE;}// 读取整个文件到字符串CString fileContent;const UINT fileSize = static_cast<UINT>(file.GetLength());file.Read(fileContent.GetBufferSetLength(fileSize), fileSize);fileContent.ReleaseBuffer();file.Close();// 将CString转换为std::string以便使用字符串流CT2CA fileContentConverted(fileContent);std::string content(fileContentConverted);std::istringstream contentStream(content);std::string line;while (std::getline(contentStream, line)) {// 其余解析逻辑与上述方法相同// ...}// 处理数据，转换为渲染格式ProcessOBJData();return TRUE;
}3.2 数据解析算法
OBJ文件解析完成后，需要将原始数据转换为适合OpenGL渲染的格式。这包括：
1. 将分离的顶点、法线和纹理坐标数据合并为交错的顶点属性
2. 生成索引缓冲区以优化渲染性能
3. 处理缺失的法线或纹理坐标数据
// 处理OBJ数据，转换为渲染格式
void CObjViewerDoc::ProcessOBJData()
{// 为每个面创建渲染顶点for (const auto& face : m_faces) {for (int i = 0; i < 3; i++) {RenderVertex renderVert;// 设置顶点位置int vIdx = face.vIndex[i] - 1; // OBJ索引从1开始，C++从0开始if (vIdx >= 0 && vIdx < m_vertices.size()) {renderVert.x = m_vertices[vIdx].x;renderVert.y = m_vertices[vIdx].y;renderVert.z = m_vertices[vIdx].z;}// 设置法线int nIdx = face.nIndex[i] - 1;if (nIdx >= 0 && nIdx < m_normals.size()) {renderVert.nx = m_normals[nIdx].nx;renderVert.ny = m_normals[nIdx].ny;renderVert.nz = m_normals[nIdx].nz;} else {// 计算面法线（如果OBJ文件中没有提供法线）// 这里简化处理，设为默认值renderVert.nx = 0.0f;renderVert.ny = 1.0f;renderVert.nz = 0.0f;}// 设置纹理坐标int tIdx = face.tIndex[i] - 1;if (tIdx >= 0 && tIdx < m_texCoords.size()) {renderVert.u = m_texCoords[tIdx].u;renderVert.v = m_texCoords[tIdx].v;} else {// 默认纹理坐标renderVert.u = 0.0f;renderVert.v = 0.0f;}m_renderVertices.push_back(renderVert);m_indices.push_back(static_cast<unsigned int>(m_renderVertices.size() - 1));}}// 如果没有法线数据，计算顶点法线if (m_normals.empty()) {CalculateVertexNormals();}// 更新所有视图UpdateAllViews(NULL);
}// 计算顶点法线（当OBJ文件中没有提供法线时）
void CObjViewerDoc::CalculateVertexNormals()
{// 初始化法线为零向量for (auto& vert : m_renderVertices) {vert.nx = 0.0f;vert.ny = 0.0f;vert.nz = 0.0f;}// 计算每个面的法线并累加到顶点for (size_t i = 0; i < m_indices.size(); i += 3) {unsigned int idx0 = m_indices[i];unsigned int idx1 = m_indices[i + 1];unsigned int idx2 = m_indices[i + 2];RenderVertex& v0 = m_renderVertices[idx0];RenderVertex& v1 = m_renderVertices[idx1];RenderVertex& v2 = m_renderVertices[idx2];// 计算面法线float dx1 = v1.x - v0.x;float dy1 = v1.y - v0.y;float dz1 = v1.z - v0.z;float dx2 = v2.x - v0.x;float dy2 = v2.y - v0.y;float dz2 = v2.z - v0.z;// 叉积计算法线float nx = dy1 * dz2 - dz1 * dy2;float ny = dz1 * dx2 - dx1 * dz2;float nz = dx1 * dy2 - dy1 * dx2;// 归一化float length = sqrt(nx * nx + ny * ny + nz * nz);if (length > 0.0f) {nx /= length;ny /= length;nz /= length;}// 累加到顶点法线v0.nx += nx; v0.ny += ny; v0.nz += nz;v1.nx += nx; v1.ny += ny; v1.nz += nz;v2.nx += nx; v2.ny += ny; v2.nz += nz;}// 归一化所有顶点法线for (auto& vert : m_renderVertices) {float length = sqrt(vert.nx * vert.nx + vert.ny * vert.ny + vert.nz * vert.nz);if (length > 0.0f) {vert.nx /= length;vert.ny /= length;vert.nz /= length;}}
}3.3 错误处理
OBJ解析器需要包含完善的错误处理机制：
// 增强的OBJ加载函数，包含更多错误处理
BOOL CObjViewerDoc::LoadOBJFile(const CString& filePath)
{try {// 检查文件扩展名CString extension = filePath.Right(4);extension.MakeLower();if (extension != _T(".obj")) {AfxMessageBox(_T("不支持的文件格式，仅支持.obj文件"));return FALSE;}// 检查文件是否存在CFileStatus status;if (!CFile::GetStatus(filePath, status)) {AfxMessageBox(_T("文件不存在"));return FALSE;}// 检查文件大小（防止处理过大文件）if (status.m_size > 100 * 1024 * 1024) { // 100MB限制AfxMessageBox(_T("文件过大，可能无法正常处理"));// 可以在这里提供选项继续或取消}// 清空现有数据// ...// 打开文件std::ifstream file(CT2A(filePath));if (!file.is_open()) {AfxMessageBox(_T("无法打开文件，可能已被其他程序占用或无读取权限"));return FALSE;}// 解析文件std::string line;int lineNumber = 0;while (std::getline(file, line)) {lineNumber++;// 跳过空行和注释if (line.empty() || line[0] == '#') {continue;}std::istringstream lineStream(line);std::string type;lineStream >> type;if (type == "v") {// 解析顶点坐标Vertex v;if (!(lineStream >> v.x >> v.y >> v.z)) {CString errMsg;errMsg.Format(_T("第%d行: 顶点坐标格式错误"), lineNumber);AfxMessageBox(errMsg);continue; // 跳过错误行，继续处理}m_vertices.push_back(v);}// 其他类型解析...} // while结束file.close();// 检查是否成功读取了任何数据if (m_vertices.empty()) {AfxMessageBox(_T("文件不包含有效的顶点数据"));return FALSE;}// 处理数据ProcessOBJData();// 记录成功信息CString infoMsg;infoMsg.Format(_T("成功加载模型: %d个顶点, %d个面"), m_vertices.size(), m_faces.size());AfxMessageBox(infoMsg);return TRUE;}catch (const std::exception& e) {CString errMsg;errMsg.Format(_T("加载OBJ文件时发生异常: %s"), CA2T(e.what()));AfxMessageBox(errMsg);return FALSE;}catch (...) {AfxMessageBox(_T("加载OBJ文件时发生未知异常"));return FALSE;}
}通过以上实现，我们完成了OBJ文件的加载、解析和数据处理功能。这个实现包含了完整的错误处理机制，能够处理各种常见的OBJ文件格式问题，并将数据转换为适合OpenGL渲染的格式。

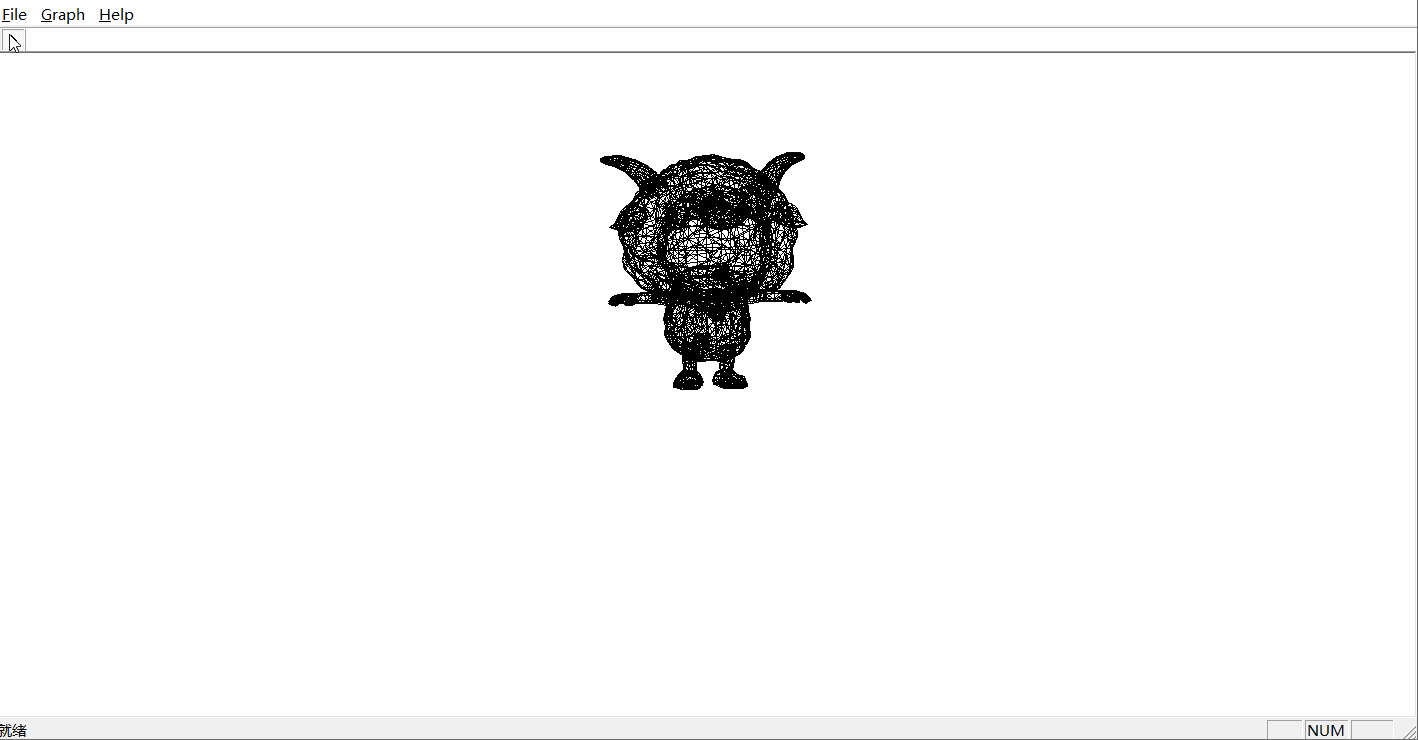

4. 源码实例及演示
4.1 COBJ类代码解析⭐⭐⭐
4.1.1 类结构
class COBJ {
public:COBJ(void);~COBJ(void);void ReadOBJFile(CString filePath);void Draw(CDC* pDC);
private:// 假设有以下私有成员（代码中未显示但推断存在）std::vector<CP3> vertex; // 存储顶点坐标std::vector<CFacet> facet; // 存储面信息
};4.1.2 ReadOBJFile函数
void COBJ::ReadOBJFile(CString filePath)
{CStdioFile file;file.Open(filePath, CFile::modeRead);CString str;while (file.ReadString(str)){int c = 0;while (c >= 0){CString s = str.Tokenize(" ", c);if (s == "v") // 点表{CP3 v;CString string = str.Tokenize(" ", c);v.x = atof(string);string = str.Tokenize(" ", c);v.y = atof(string);string = str.Tokenize(" ", c);v.z = atof(string);vertex.push_back(v);}else if (s == "f") // 面表{CFacet f;while (c > 0) {CString string = str.Tokenize(" ", c);int cc = 0;int pIndex = atoi(string.Tokenize("/", cc));if (pIndex > 0){f.vIndex.push_back(pIndex - 1);}}facet.push_back(f);}}}file.Close();
}功能分析：
1. 使用`CStdioFile`打开OBJ文件
2. 逐行读取文件内容
3. 使用`Tokenize`函数解析每行内容
4. 处理两种类型的行：
- "v"开头的行：解析顶点坐标(x,y,z)
- "f"开头的行：解析面索引
4.1.3 Draw函数
void COBJ::Draw(CDC* pDC)
{for (int f = 0; f < facet.size(); f++){pDC->MoveTo(ROUND(vertex[facet[f].vIndex[0]].x), ROUND(vertex[facet[f].vIndex[0]].y));for (int v = 1; v < facet[f].vIndex.size(); v++){pDC->LineTo(ROUND(vertex[facet[f].vIndex[v]].x), ROUND(vertex[facet[f].vIndex[v]].y));}pDC->LineTo(ROUND(vertex[facet[f].vIndex[0]].x), ROUND(vertex[facet[f].vIndex[0]].y));}
}功能分析：
1. 遍历所有面
2. 对于每个面，遍历所有顶点索引
3. 使用GDI函数绘制多边形线框
4. 使用`ROUND`宏（未在代码中显示，可能是四舍五入取整）将浮点坐标转换为整数坐标
4.2 视图类（CTestView）
4.2.1 类概述
`CTestView` 类继承自 `CView`，负责处理视图的绘制、用户交互和动画功能。主要功能包括：
- 读取和显示OBJ格式的3D模型
- 实现模型变换（旋转、缩放、平移）
- 支持键盘交互控制模型旋转
- 提供动画播放功能
- 使用双缓冲技术避免绘制闪烁
4.2.2 代码结构解析
1. 头文件包含和消息映射
#include "pch.h"
#include "framework.h"
// ... 其他头文件包含IMPLEMENT_DYNCREATE(CTestView, CView)BEGIN_MESSAGE_MAP(CTestView, CView)// 标准打印命令ON_COMMAND(ID_FILE_PRINT, &CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_DIRECT, &CView::OnFilePrint)ON_COMMAND(ID_FILE_PRINT_PREVIEW, &CView::OnFilePrintPreview)ON_WM_KEYDOWN() // 键盘按下事件ON_COMMAND(ID_GRAPH_ANIMATION, &CTestView::OnGraphAnimation) // 动画命令ON_UPDATE_COMMAND_UI(ID_GRAPH_ANIMATION, &CTestView::OnUpdateGraphAnimation) // 更新UION_WM_TIMER() // 定时器事件
END_MESSAGE_MAP()2. 构造函数和析构函数
CTestView::CTestView() noexcept
{// TODO: 在此处添加构造代码bPlay = FALSE; // 动画播放标志obj.ReadOBJFile("res\\xiyangyang.obj"); // 读取OBJ文件transform.SetMatrix(&obj.vertex[0], obj.vertex.size()); // 设置变换矩阵transform.Scale(10, 10, 10); // 缩放模型transform.Translate(0, 0, 0); // 平移模型
}CTestView::~CTestView()
{
}- 初始化时设置动画播放标志为FALSE
- 读取名为"xiyangyang.obj"的模型文件（路径为"res\\xiyangyang.obj"）
- 对模型应用缩放和平移变换
3. 绘图函数
void CTestView::OnDraw(CDC* pDC)
{CTestDoc* pDoc = GetDocument();ASSERT_VALID(pDoc);if (!pDoc)return;// TODO: 在此处为本机数据添加绘制代码DoubleBuffer(pDC); // 使用双缓冲技术绘制图形
}- 获取文档指针并验证有效性
- 调用`DoubleBuffer`函数实现双缓冲绘制
4. 双缓冲绘制函数
void CTestView::DoubleBuffer(CDC* pDC)
{CRect rect;GetClientRect(&rect);pDC->SetMapMode(MM_ANISOTROPIC);pDC->SetWindowExt(rect.Width(), rect.Height());pDC->SetViewportExt(rect.Width(), -rect.Height()); // Y轴反向，使坐标原点在左下角pDC->SetViewportOrg(rect.Width() / 2, rect.Height() / 2); // 设置原点为客户区中心CDC memDC; // 内存DCmemDC.CreateCompatibleDC(pDC); // 创建与显示DC兼容的内存DCCBitmap NewBitmap, *pOldBitmap;NewBitmap.CreateCompatibleBitmap(pDC, rect.Width(), rect.Height()); // 创建兼容位图pOldBitmap = memDC.SelectObject(&NewBitmap); // 将位图选入内存DCmemDC.FillSolidRect(rect, pDC->GetBkColor()); // 填充背景色rect.OffsetRect(-rect.Width() / 2, -rect.Height() / 2);memDC.SetMapMode(MM_ANISOTROPIC); // 设置内存DC坐标系memDC.SetWindowExt(rect.Width(), rect.Height());memDC.SetViewportExt(rect.Width(), -rect.Height());memDC.SetViewportOrg(rect.Width() / 2, rect.Height() / 2);DrawObject(&memDC); // 在内存DC上绘制图形pDC->BitBlt(rect.left, rect.top, rect.Width(), rect.Height(), &memDC, -rect.Width() / 2, -rect.Height() / 2, SRCCOPY); // 将内存DC内容复制到显示DCmemDC.SelectObject(pOldBitmap);NewBitmap.DeleteObject();memDC.DeleteDC();
}- 使用双缓冲技术避免绘制闪烁
- 设置自定义坐标系，原点在客户区中心，Y轴向上
- 先在内存DC上绘制，然后一次性复制到显示DC
5. 对象绘制函数
void CTestView::DrawObject(CDC* pDC) // 正交投影
{obj.Draw(pDC);
}- 调用OBJ对象的Draw方法进行绘制
- 注释表明使用正交投影（但代码中未体现真正的3D投影）
6. 键盘事件处理
void CTestView::OnKeyDown(UINT nChar, UINT nRepCnt, UINT nFlags)
{// TODO: 在此添加消息处理程序代码和/或调用默认值if (!bPlay) // 只有在动画未播放时才响应键盘{switch (nChar){case VK_UP: // 上箭头键transform.RotateX(-1); // 绕X轴逆时针旋转break;case VK_DOWN: // 下箭头键transform.RotateX(1); // 绕X轴顺时针旋转break;case VK_LEFT: // 左箭头键transform.RotateY(-1); // 绕Y轴逆时针旋转break;case VK_RIGHT: // 右箭头键transform.RotateY(1); // 绕Y轴顺时针旋转break;default:break;}Invalidate(FALSE); // 重绘视图，不擦除背景}CView::OnKeyDown(nChar, nRepCnt, nFlags);
}- 处理方向键按下事件，控制模型旋转
- 只有在动画未播放时(bPlay为FALSE)才响应键盘
- 使用Invalidate(FALSE)请求重绘，保留背景
7. 动画控制函数
void CTestView::OnGraphAnimation()
{// TODO: 在此添加命令处理程序代码bPlay = !bPlay; // 切换动画状态if (bPlay) // 如果开始播放SetTimer(1, 50, NULL); // 设置定时器，间隔50毫秒else // 如果停止播放KillTimer(1); // 移除定时器
}void CTestView::OnUpdateGraphAnimation(CCmdUI *pCmdUI)
{// TODO: 在此添加命令更新用户界面处理程序代码if (bPlay)pCmdUI->SetCheck(TRUE); // 如果动画播放中，设置菜单项为选中状态elsepCmdUI->SetCheck(FALSE); // 否则取消选中
}- 切换动画播放状态
- 播放时设置定时器，停止时移除定时器
- 更新菜单项的选中状态
8. 定时器事件处理
void CTestView::OnTimer(UINT_PTR nIDEvent)
{// TODO: 在此添加消息处理程序代码和/或调用默认值transform.RotateX(1); // 绕X轴旋转1度transform.RotateY(1); // 绕Y轴旋转1度Invalidate(FALSE); // 请求重绘CView::OnTimer(nIDEvent);
}- 定时器触发时自动旋转模型
- 每次绕X轴和Y轴各旋转1度
- 请求重绘视图
代码特点分析
1. 双缓冲技术：有效避免绘制闪烁，提升视觉效果
2. 自定义坐标系：将原点设置在客户区中心，Y轴向上，符合数学坐标系习惯
3. 键盘交互：通过方向键控制模型旋转
4. 动画功能：支持自动旋转动画，可通过菜单控制启停
5. 模型变换：支持缩放、平移和旋转变换
5. 🚩总结与展望
已实现的核心功能
1. MFC应用程序框架：成功构建了基于文档-视图架构的单文档应用程序
2. OBJ文件解析：实现了OBJ格式文件的读取和解析，支持顶点、面等基本元素的处理
3. 图形绘制系统：使用GDI和双缓冲技术实现了模型的2D线框绘制
4. 交互功能：支持通过点击控制模型旋转
5. 动画系统：实现了定时器驱动的自动旋转动画，可通过菜单控制启停
6. 坐标系变换：设置了以客户区中心为原点的自定义坐标系，Y轴向上
存在的问题与局限性
❌技术局限性
1. 渲染能力有限：基于GDI的2D绘制无法实现真正的3D渲染效果
2. 性能瓶颈：处理复杂模型时效率较低，不适合大型3D场景
3. 功能不完整：缺少光照、纹理、材质等现代3D图形特性
4. 投影方式简单：仅实现了正交投影，缺乏透视投影和深度处理
✅未来展望与改进方向
1. 集成OpenGL渲染
- 在MFC中集成OpenGL上下文，实现硬件加速的3D渲染
- 使用VBO（顶点缓冲对象）和IBO（索引缓冲对象）提升渲染性能
- 实现真正的3D投影和深度测试
2. 增强OBJ解析能力
- 完整支持法线、纹理坐标、材质等OBJ元素
- 添加MTL材质文件解析功能
- 优化数据结构，减少内存占用
3. 改进用户交互
- 添加鼠标拖拽旋转、缩放和平移功能
- 实现多视角切换（前视图、顶视图、侧视图等）
- 添加模型选择和高亮功能
本文实现的MFC OBJ查看器虽然功能相对基础，但提供了一个完整的Windows平台3D图形应用程序开发范例。通过逐步改进和扩展，可以将其发展成为一个功能完善的3D模型浏览和编辑工具。这种从简单到复杂的开发路径，非常适合初学者理解3D图形编程的基本概念和技术演进过程。
