[新启航]深孔加工尺寸精度检测方法 - 激光频率梳 3D 轮廓测量

news 2025/9/18 7:22:37

一、引言

深孔结构（长径比≥5）广泛应用于航空发动机机匣、液压阀体等高端装备，其孔径公差、圆度及内壁粗糙度直接影响装备密封性能与使用寿命。传统检测依赖接触式塞规与光学内窥镜，前者无法适配长径比＞10 的深孔，后者受景深限制导致轮廓分辨率低于 5μm，且易受孔内油污干扰。激光频率梳 3D 轮廓测量技术凭借宽频谱与短相干特性，突破深孔检测的光学遮挡与精度瓶颈，为深孔尺寸精度检测提供全新解决方案。

二、深孔检测的技术原理与系统构建

（一）核心检测原理

基于激光频率梳的 “光频标尺” 特性，将深孔内壁轮廓测量转化为光程差的高精度频率解析。锁模飞秒脉冲经环形器分束为探测光与参考光，探测光通过准直透镜聚焦于深孔内壁，反射光随孔壁形貌产生光程变化，与参考光在平衡探测器形成干涉信号。通过傅里叶变换提取干涉信号的相位差，结合v_N = Nf_{\text{rep}} + f_{\text{ceo}}频率公式，可重构内壁 3D 轮廓，实现孔径、圆度等参数的同步测量。

（二）系统关键组件

检测系统由中心波长 1550nm 的飞秒激光频率梳（重复频率 100MHz）、准直扩束模块（数值孔径 0.12）、微型光纤探头（直径 8mm）及高速数据采集卡组成。光纤探头采用同轴落射设计，可伸入直径≥10mm、深度≤300mm 的深孔，通过步进电机驱动实现 0.5mm 步距的轴向扫描，单次检测耗时≤20s。

三、深孔检测的关键技术突破

（一）孔内光学遮挡抑制

针对深孔内壁的漫反射与遮挡问题，采用偏振态匹配技术优化反射光信噪比，结合梳齿波长切换（覆盖 1500-1600nm）适配不同材质孔壁（钢、铝合金）。在长径比 15 的 45 号钢深孔检测中，成功获取孔底转角区域轮廓，无数据缺失区域占比达 98.7%。

（二）环境干扰补偿

通过实时监测f_{\text{ceo}}频率漂移（补偿精度 1Hz），抵消车间温度（±3℃）与振动（±100μm）影响。对比实验显示，补偿后孔径测量重复性误差从 0.8μm 降至 0.2μm，满足 IT6 级公差检测要求。

四、检测精度与应用验证

（一）精度校准结果

以标准量块（精度 ±0.1μm）校准，系统孔径测量误差≤±0.3μm，圆度测量精度≤0.2μm，优于三坐标测量机（误差 ±1μm）。对粗糙度 Ra=1.6μm 的内壁测量，轮廓分辨率达 0.5μm，可清晰识别加工刀痕。

（二）工业应用案例

在航空发动机涡轮轴深孔（直径 20mm，深度 250mm）检测中，成功检出 0.7μm 的孔径锥度偏差与 1.2μm 的圆度误差，检测结果与离线计量一致性达 99.2%。在液压阀套深孔批量检测中，检测效率较内窥镜提升 4 倍，误判率控制在 0.3% 以下。

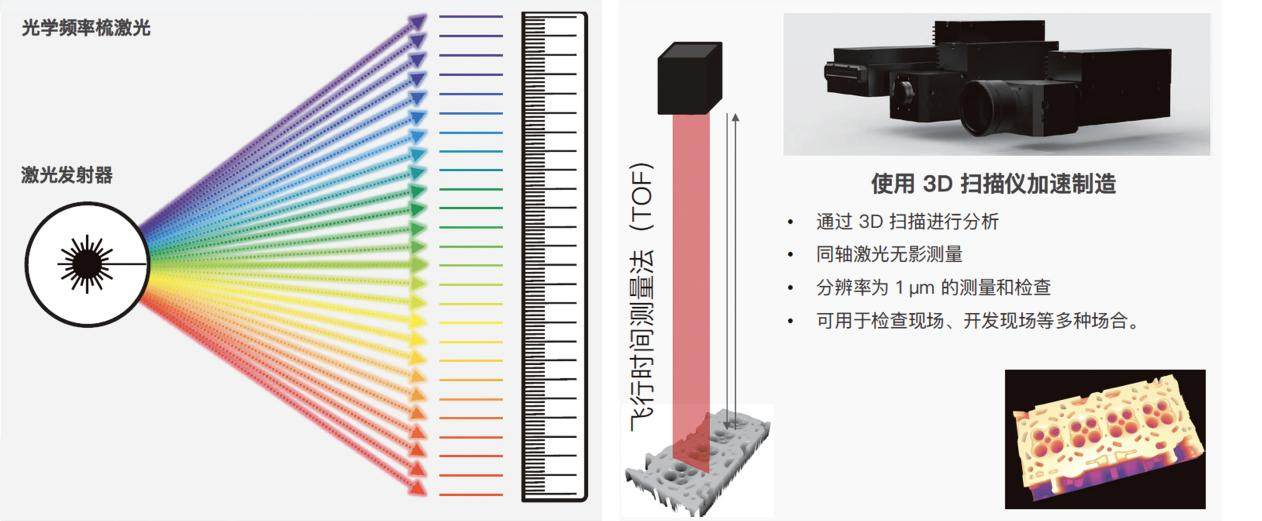

激光频率梳3D光学轮廓测量系统简介：

20世纪80年代，飞秒锁模激光器取得重要进展。2000年左右，美国J.Hall教授团队凭借自参考f-2f技术，成功实现载波包络相位稳定的钛宝石锁模激光器，标志着飞秒光学频率梳正式诞生。2005年，Theodor.W.Hänsch（德国马克斯普朗克量子光学研究所）与John.L.Hall（美国国家标准和技术研究所）因在该领域的卓越贡献，共同荣获诺贝尔物理学奖。

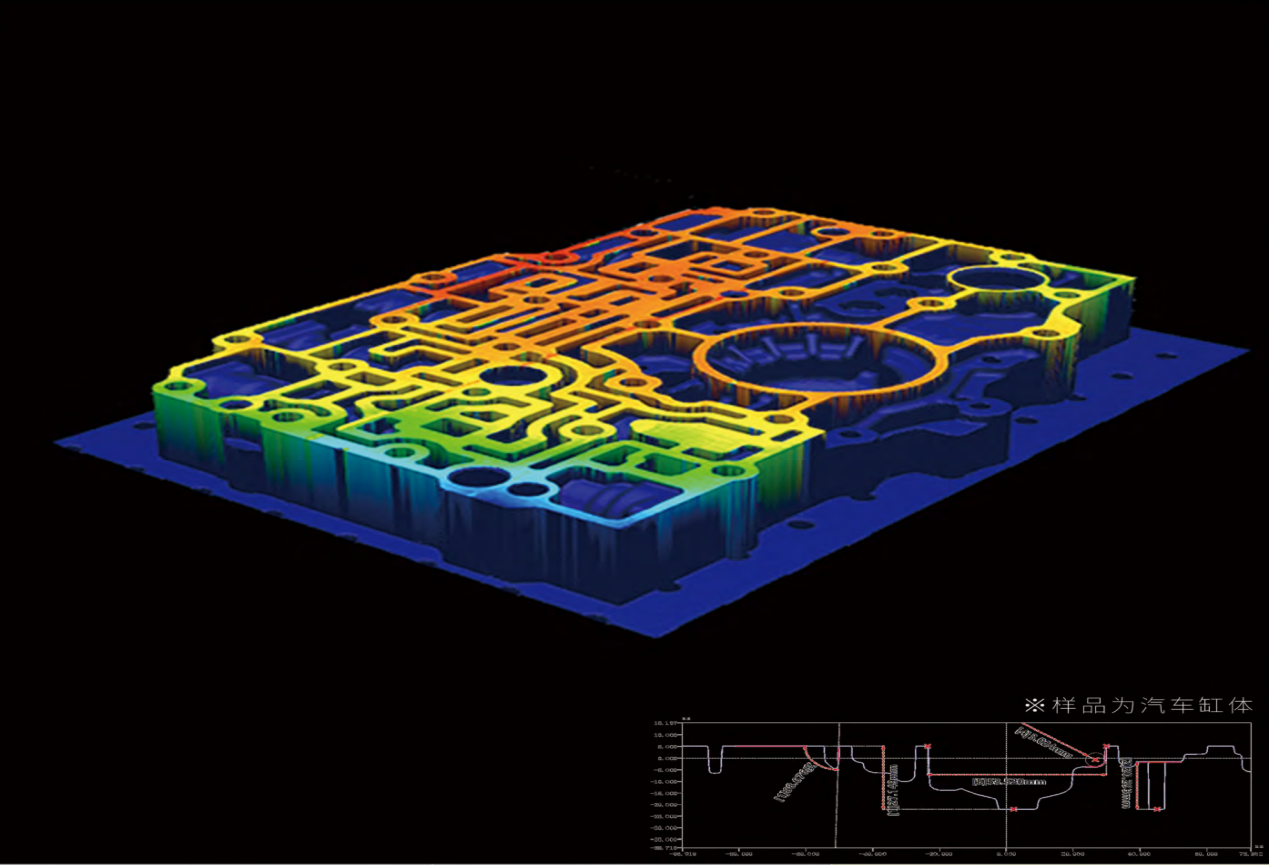

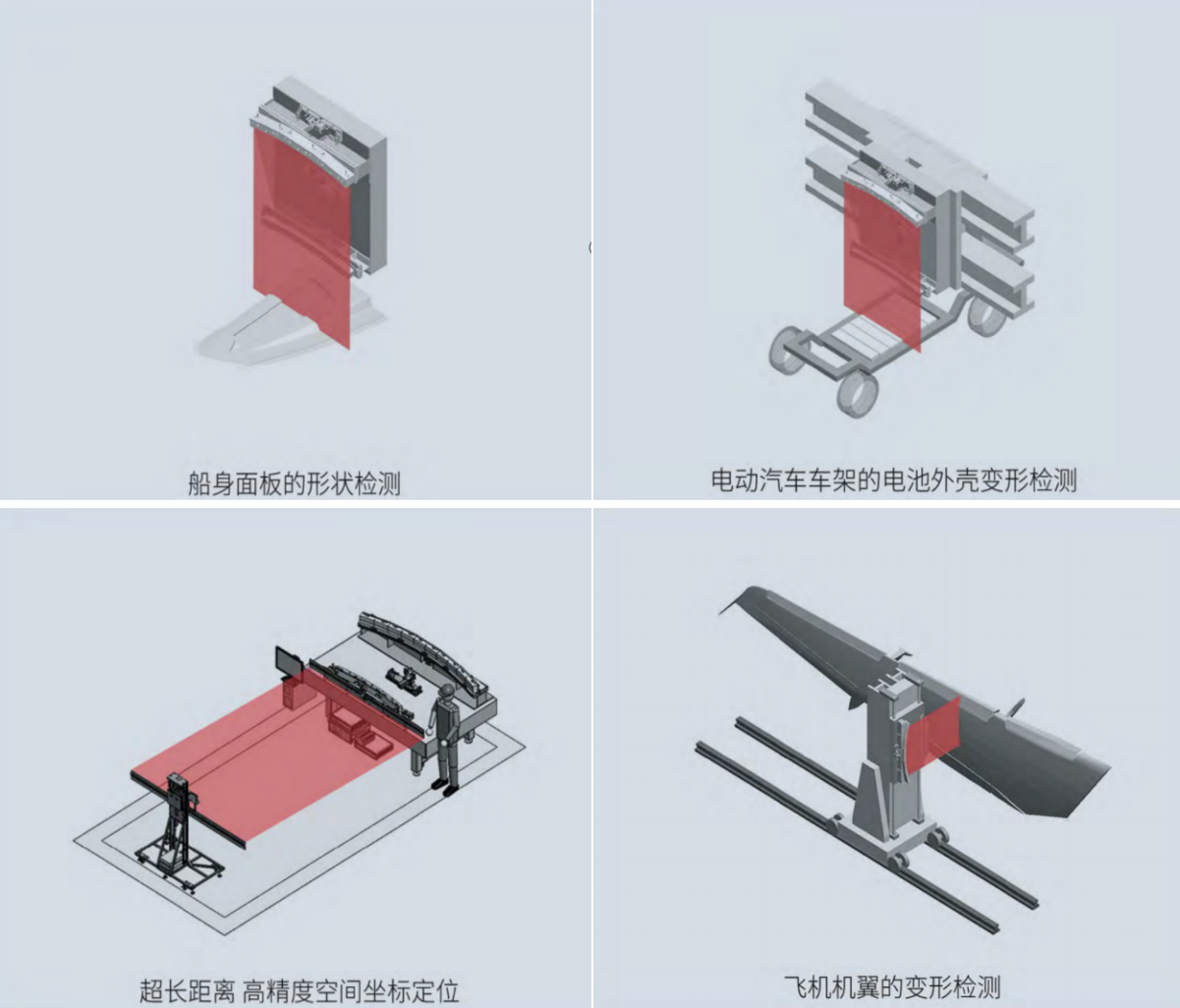

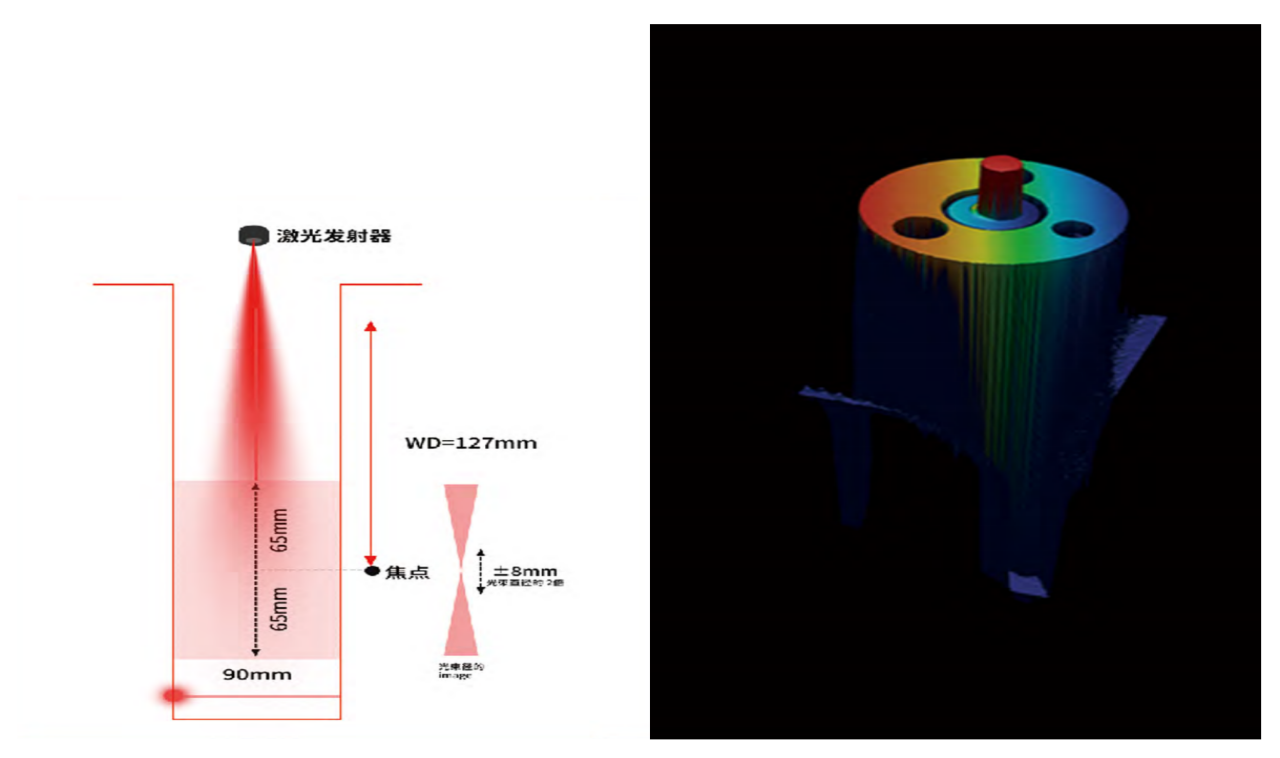

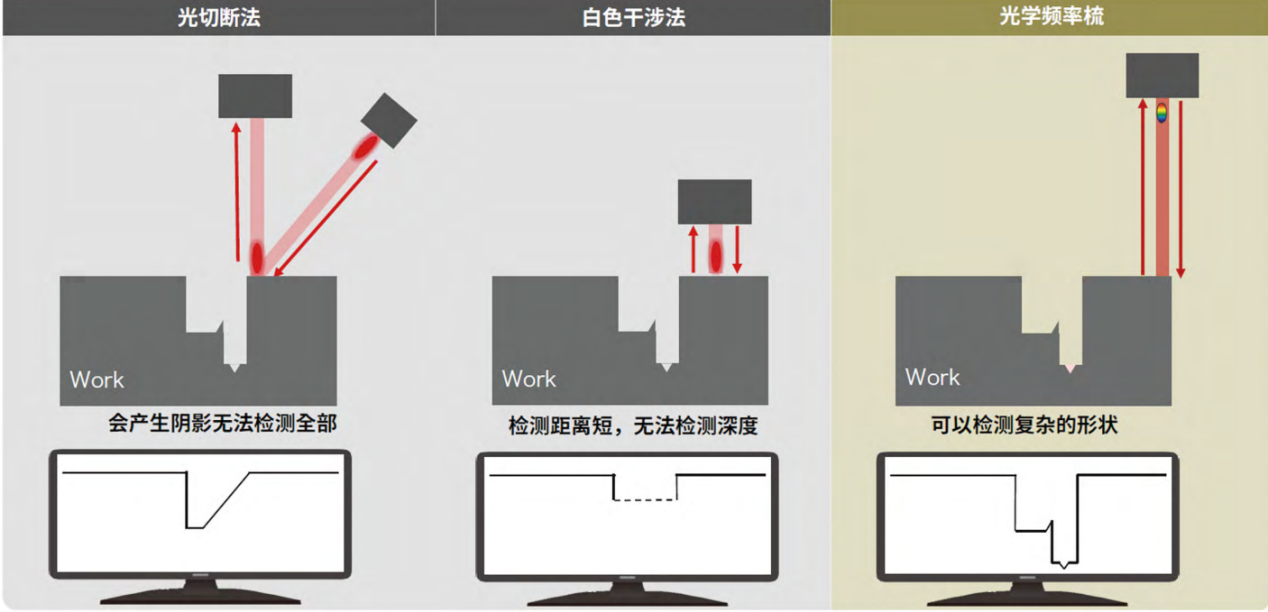

系统基于激光频率梳原理，采用500kHz高频激光脉冲飞行测距技术，打破传统光学遮挡限制，专为深孔、凹槽等复杂大型结构件测量而生。在1m超长工作距离下，仍能保持微米级精度，革新自动化检测技术。
