【TestCenter】创建DHCP Server和DHCP Client
目录
前言
测试拓扑
创建DHCP Server
创建DHCP Client
创建上行流
发上行流
前言
DHCP（Dynamic Host Configuration Protocol）自动分配IP地址、子网掩码等参数，减少手动配置，是网络通信的基础协议之一；在路由器产品通常需要测试，路由器自身作为DHCP CLient从广域网获取IP，又作为DHCP CLient，给局域网的终端如电脑、手机分配IP；本文介绍TestCenter创建DHCP Server和DHCP Client，测试路由器产品吞吐性能的详细过程，欢迎大家关注、收藏和转发给有需要的朋友！

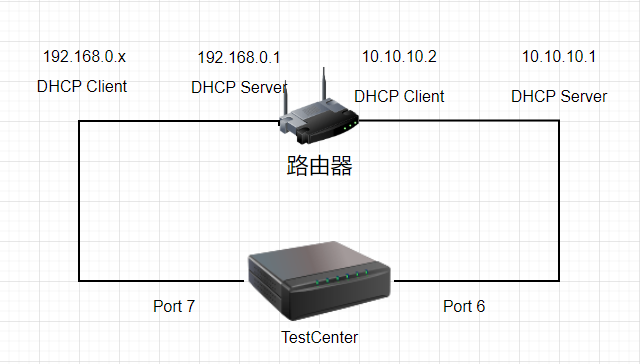

测试拓扑
LAN侧
路由器作为DHCP Server，分配192.168.0.x网段的IP
TestCenter port7口创建DHCP Client，从路由器获取IP
WAN侧
TestCenter Port6口创建DHCP Server，分别10.10.10.x网段的IP
路由器创建IPOE WAN连接（DHCP方式），从TestCenter的DHCP Server获取IP
创建DHCP Server

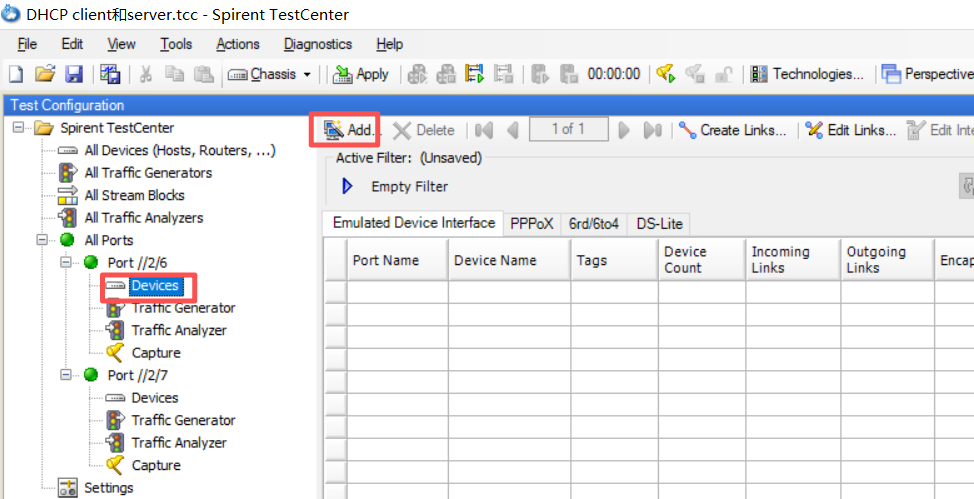

1、Port6的Devices页面，点击【Add】，开始添加DHCP Server；

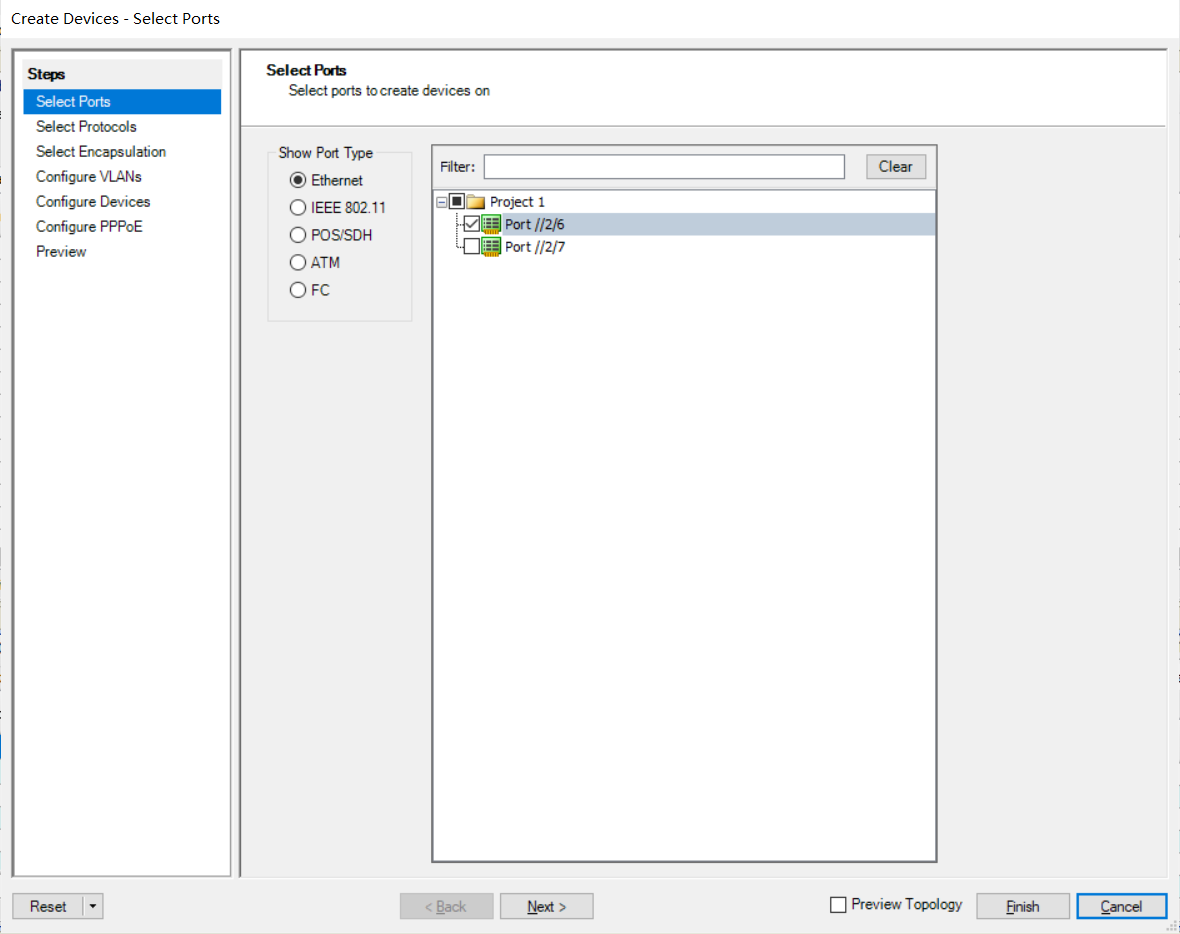

2、在【Select Port是】页面，保持默认勾选port 6；

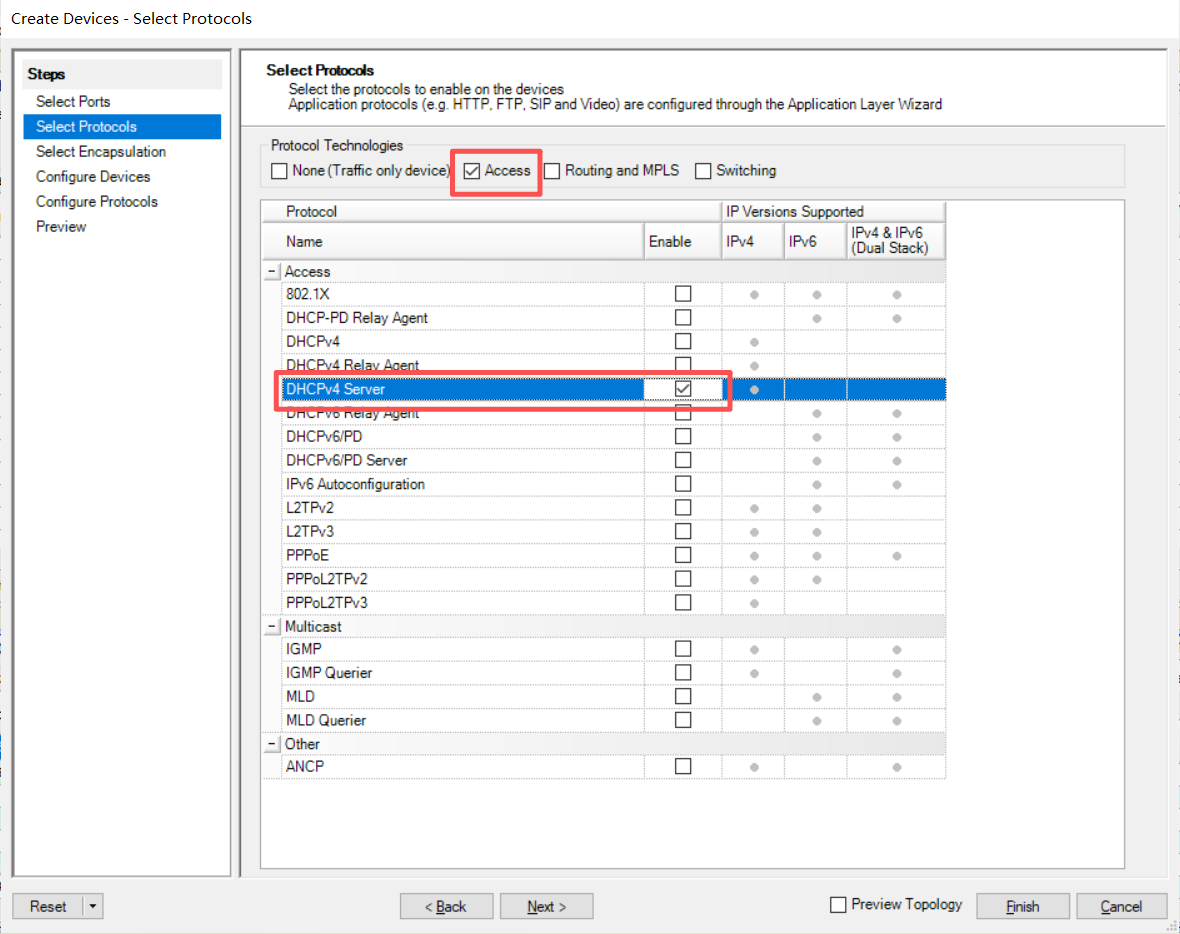

3、在【Select Protocols】页面，勾选【Access】--【DHCPv4 Server】，创建一个DHCP 服务器；

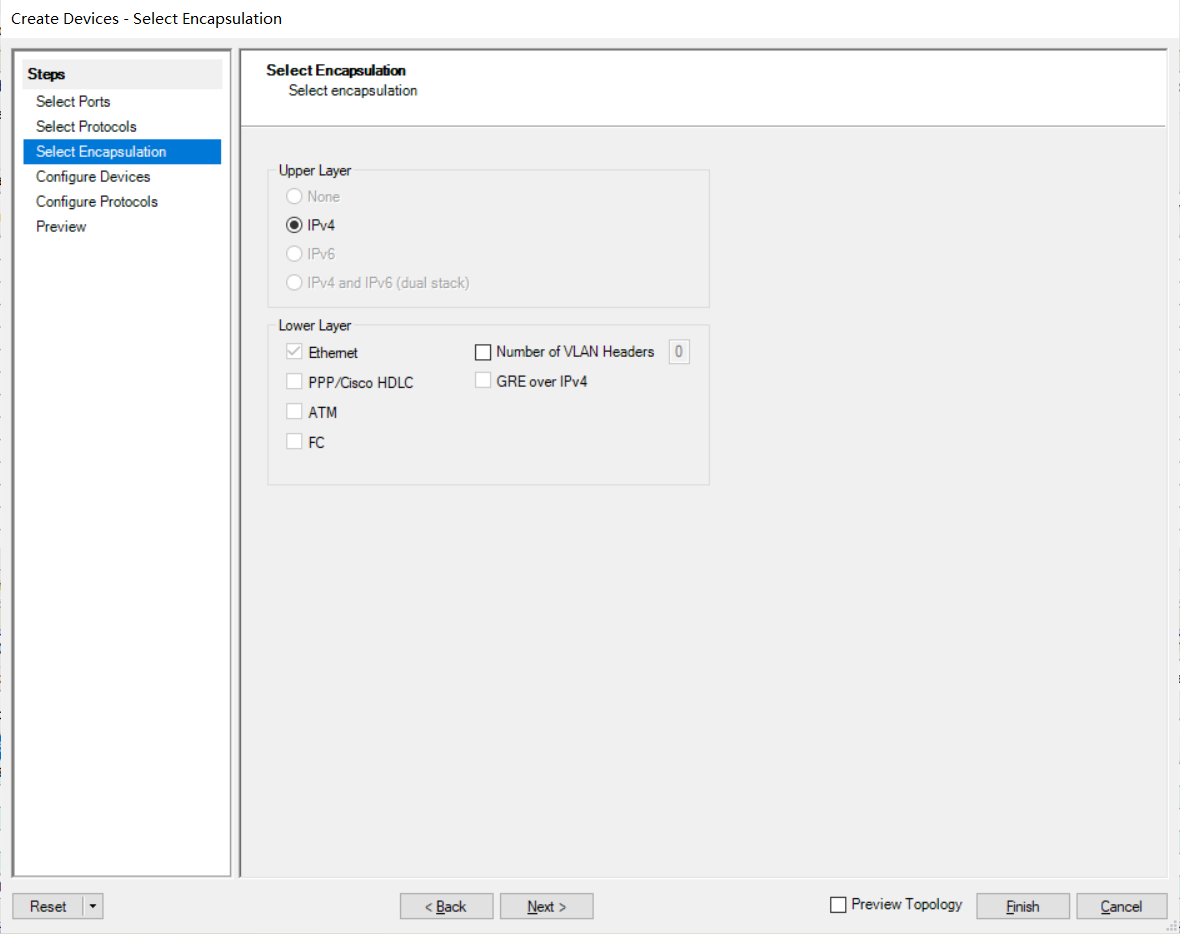

4、在【Select Encapsulation】页面，勾选【IPv4】；
5、在【Configure Devices】页面，设置以下参数，其他保持默认值：
IPv4 Address：10.10.10.1
Prefix Length：24
IPv4 gateway：10.10.10.2

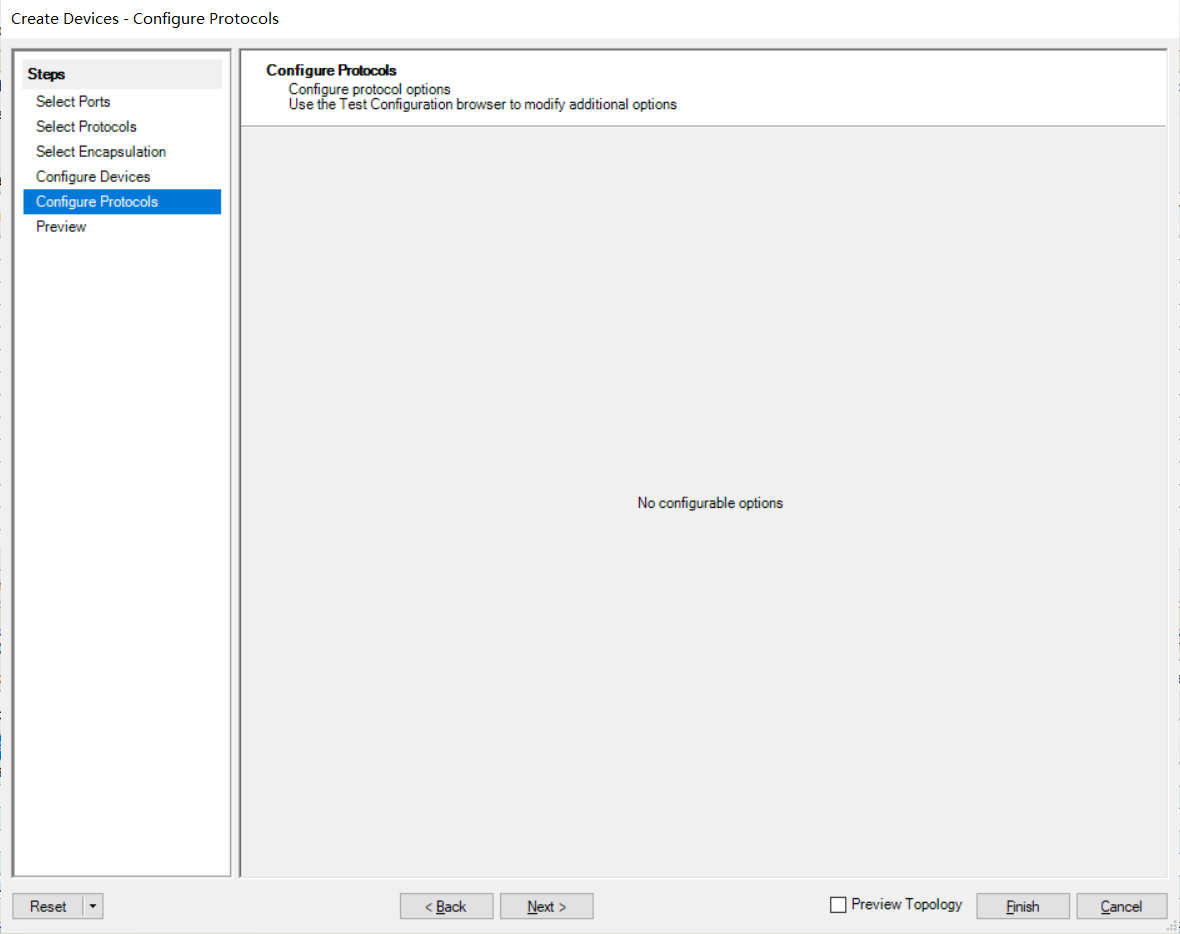

6、在【Configure Protocols】页面，无法配置DHCP 服务器，要先创建完成后再进行设置；

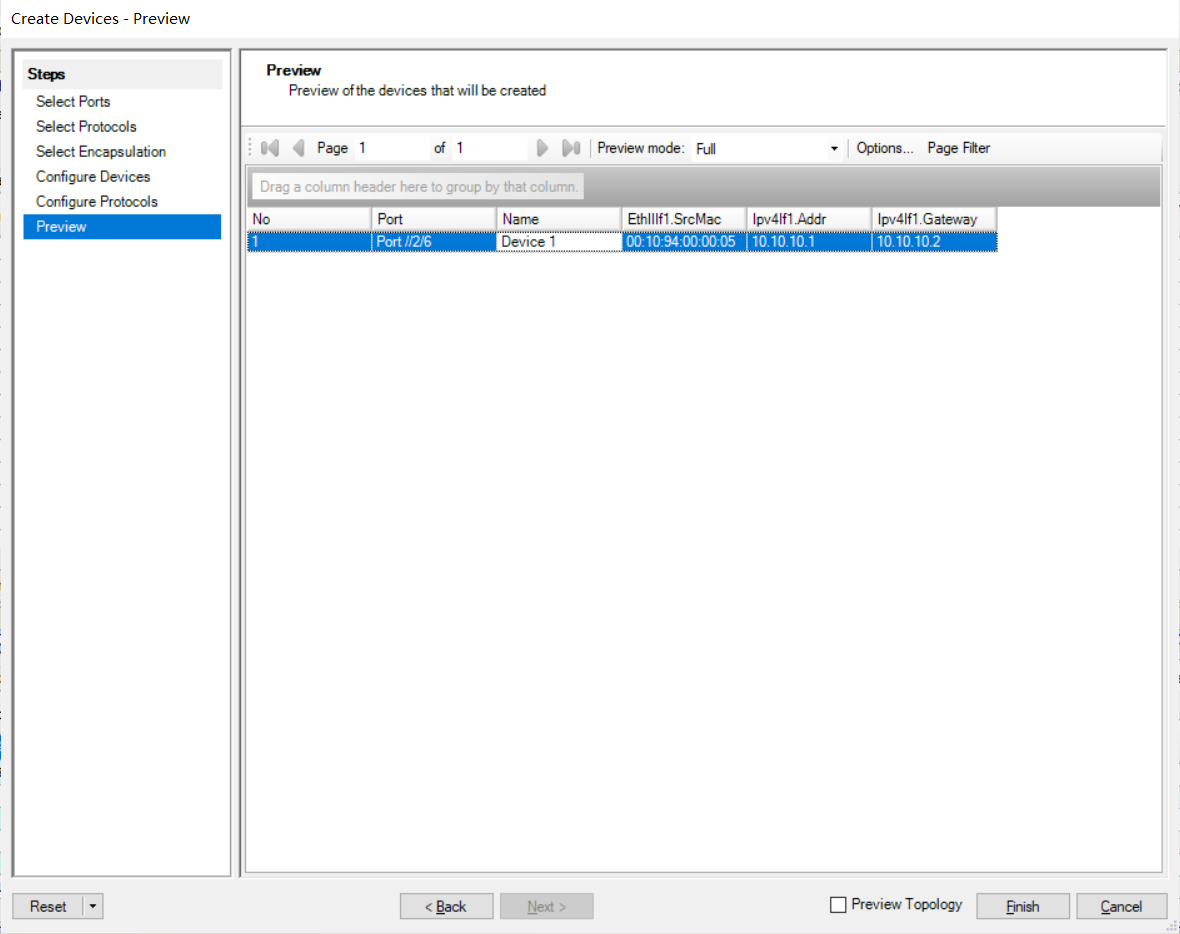

7、在【Preview】页面，检查关键参数无误，点击finish完成创建

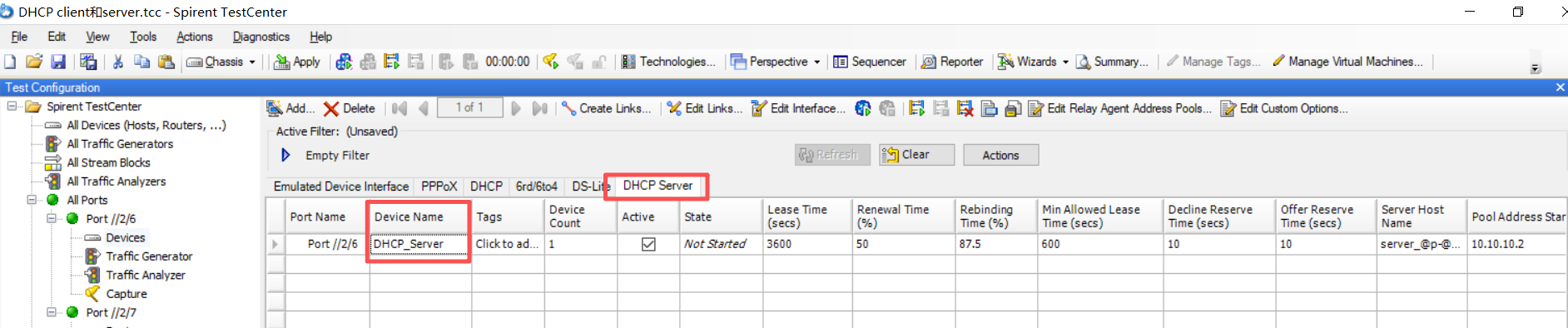

8、在Port6的【DHCP Server】页面，修改Device Name为DHCP_Server方便识别，在此页面可以设置地址有效期（Lease Time），服务器主机名（Server Host Name）等

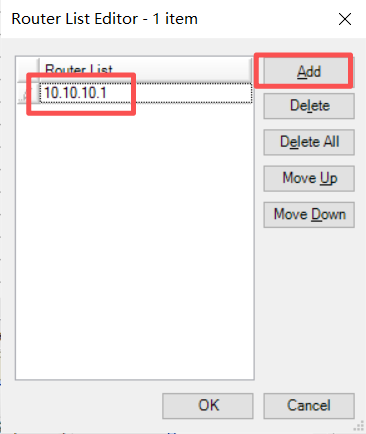

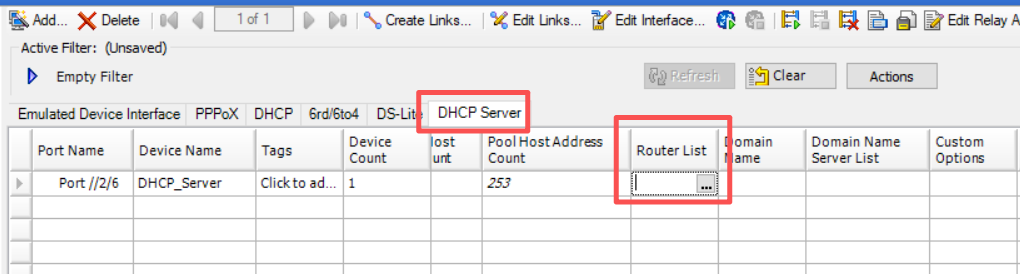

9、在【DHCP Server】页面，点击【Router List】的按钮，然后添加10.10.10.1作为默认网关；

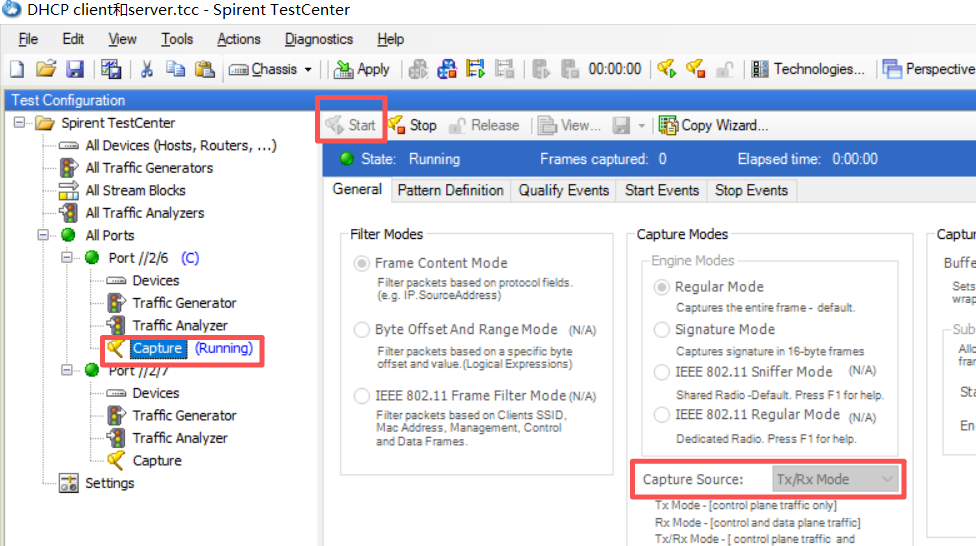

10、在Port6的【Capture】页面，设成“Tx/Rx Mode”为了抓取双向报文，点击Start按钮开始在Port6抓取报文；

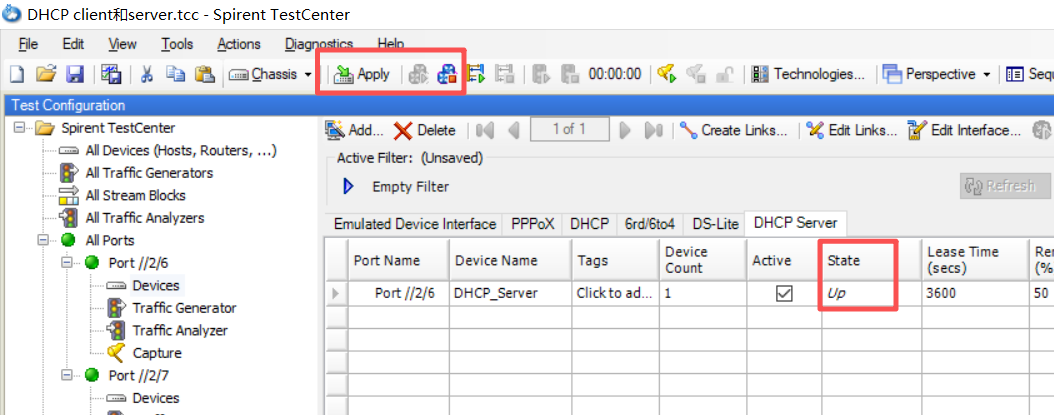

11、依次点击【Apply】、Start Service等按钮，启动DHCP Server

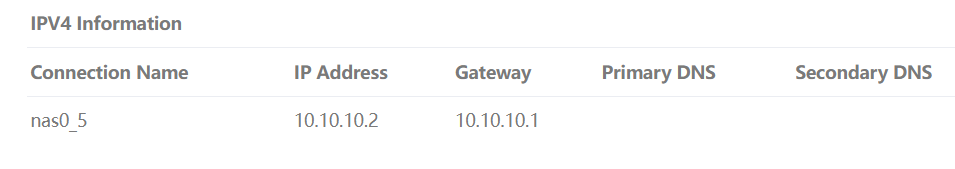

12、在路由器上可以查到已获取到IP地址10.10.10.2，网关是10.10.10.1；

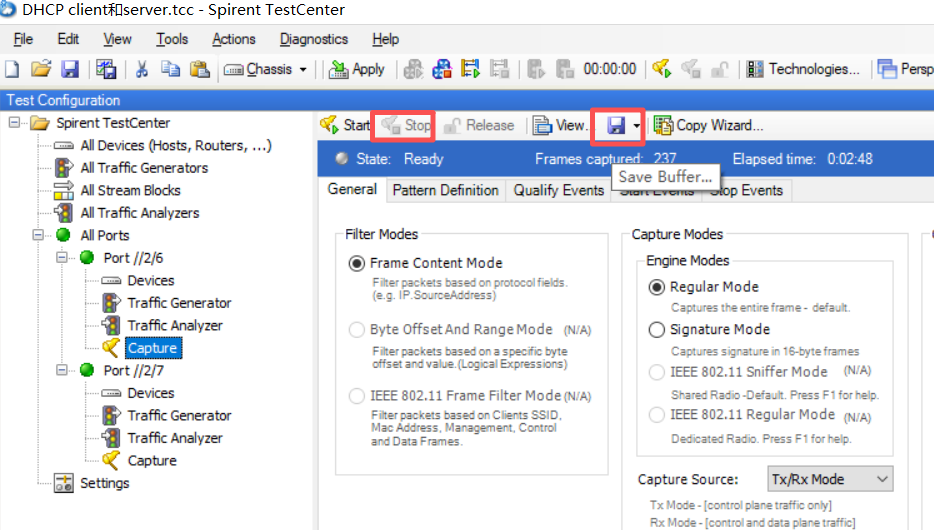

13、在【Capture】页面，点击【Stop】按钮结束抓包，然后点击Save按钮保存到本地硬盘；

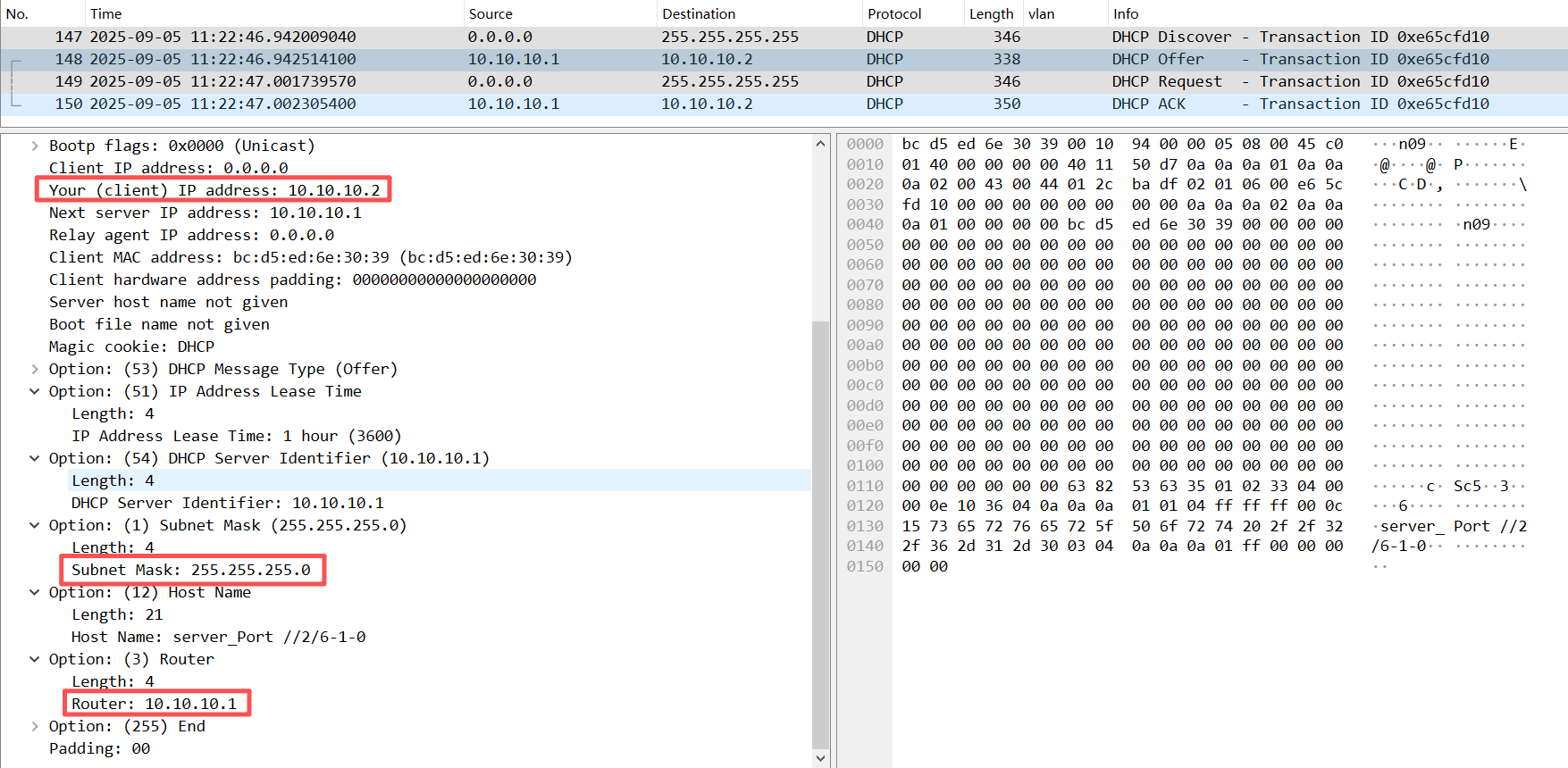

14、使用wireshark打开抓到到的报文，可以看到DHCP offer报文，与设置一致；

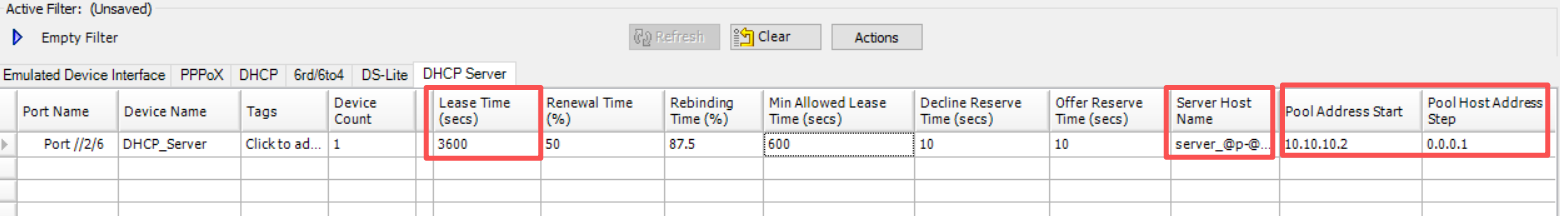

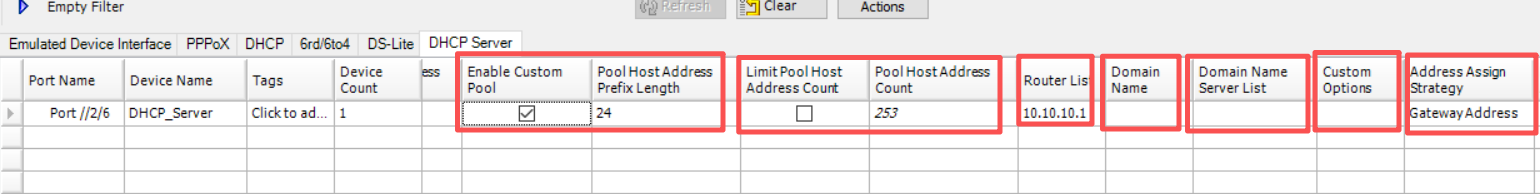

15、在【DHCP Server】标签页，还可以设置地址有效期、服务器主机名、地址池开始IP等等参数，可以根据需要设置；
创建DHCP Client
创建DHCP Client的步骤与Server的类似，不同的地方包括以下步骤

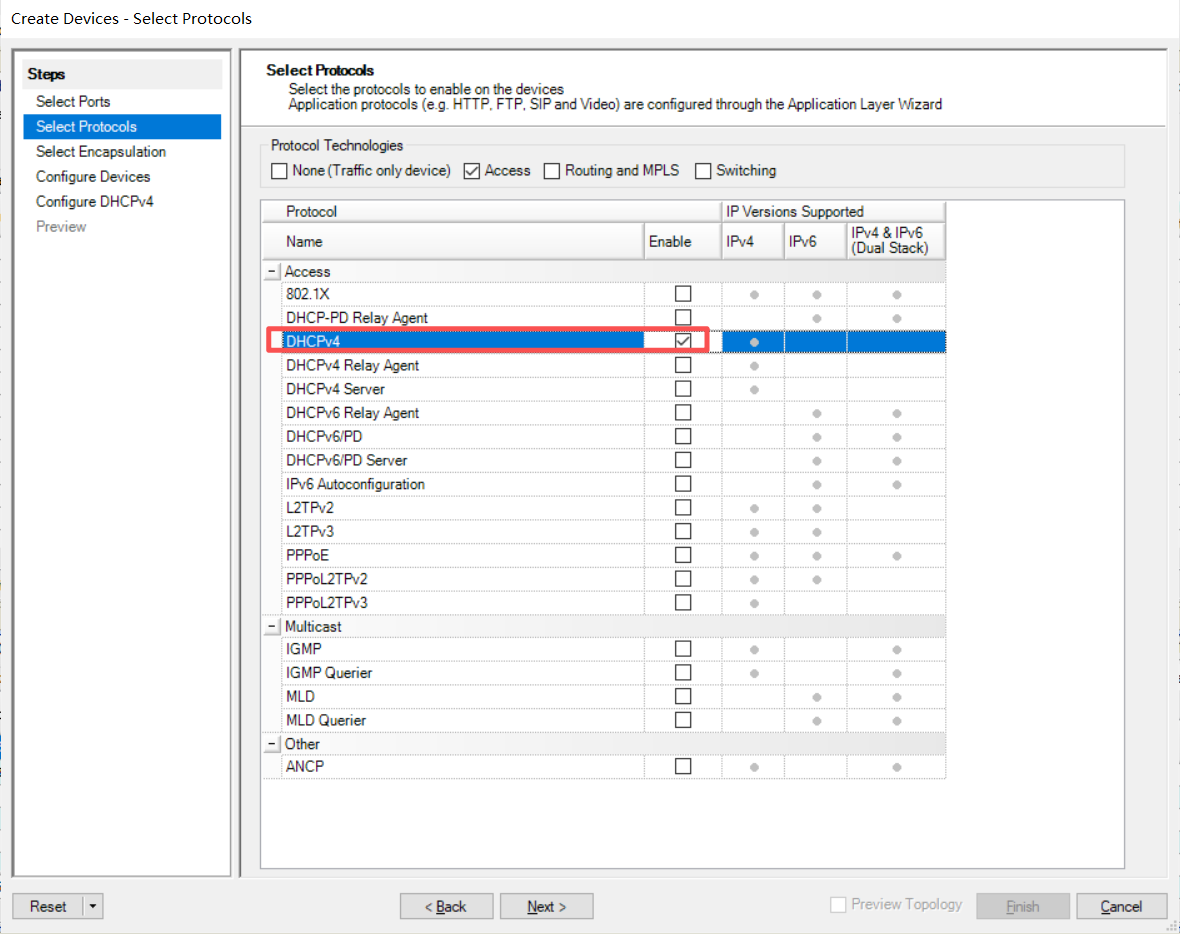

1、在【Select Protocols】页面，勾选【Access】--【DHCPv4】，创建一个DHCP Client；

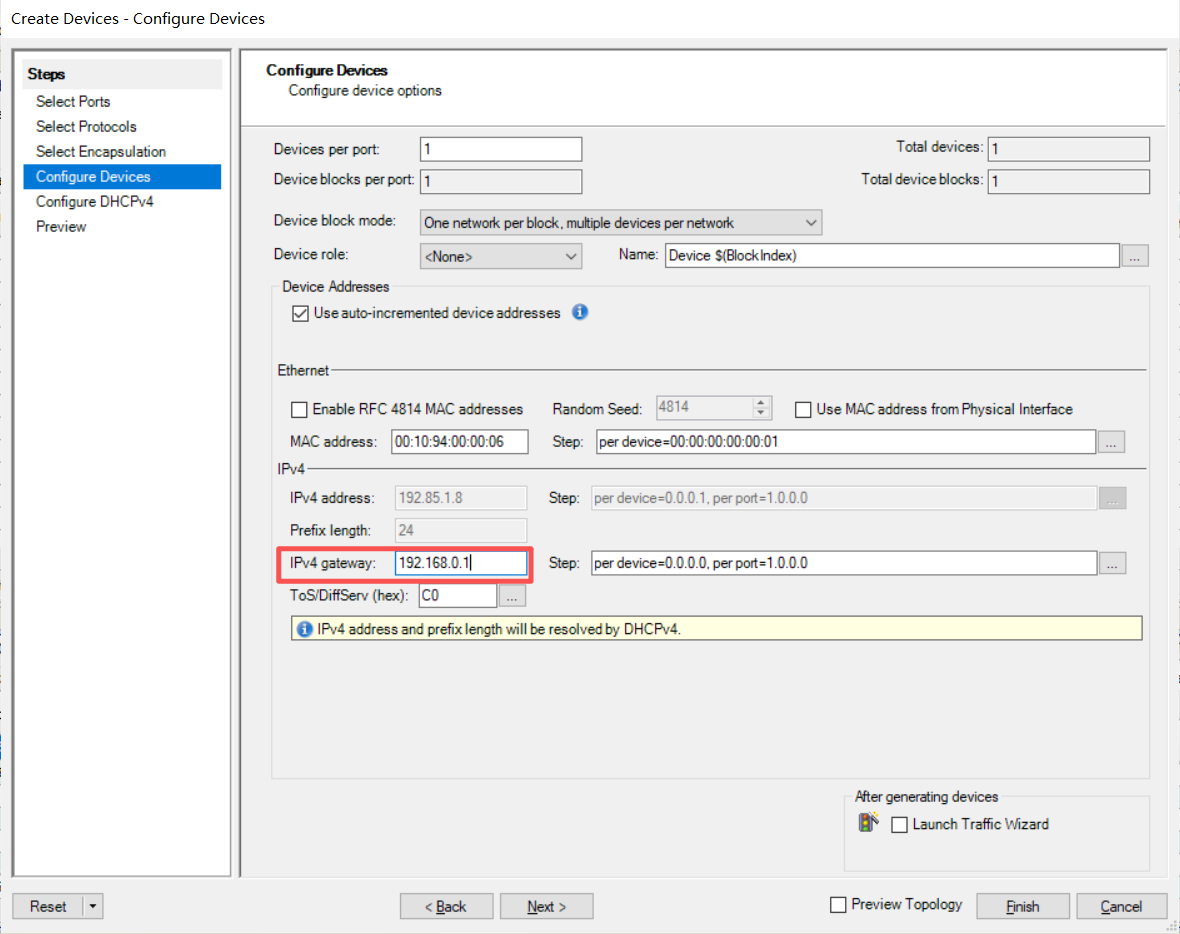

2、在【Configure Devices】页面，设置以下参数，其他保持默认值：
IPv4 Gateway：192.168.0.1（此IP是路由器的LAN口IP）

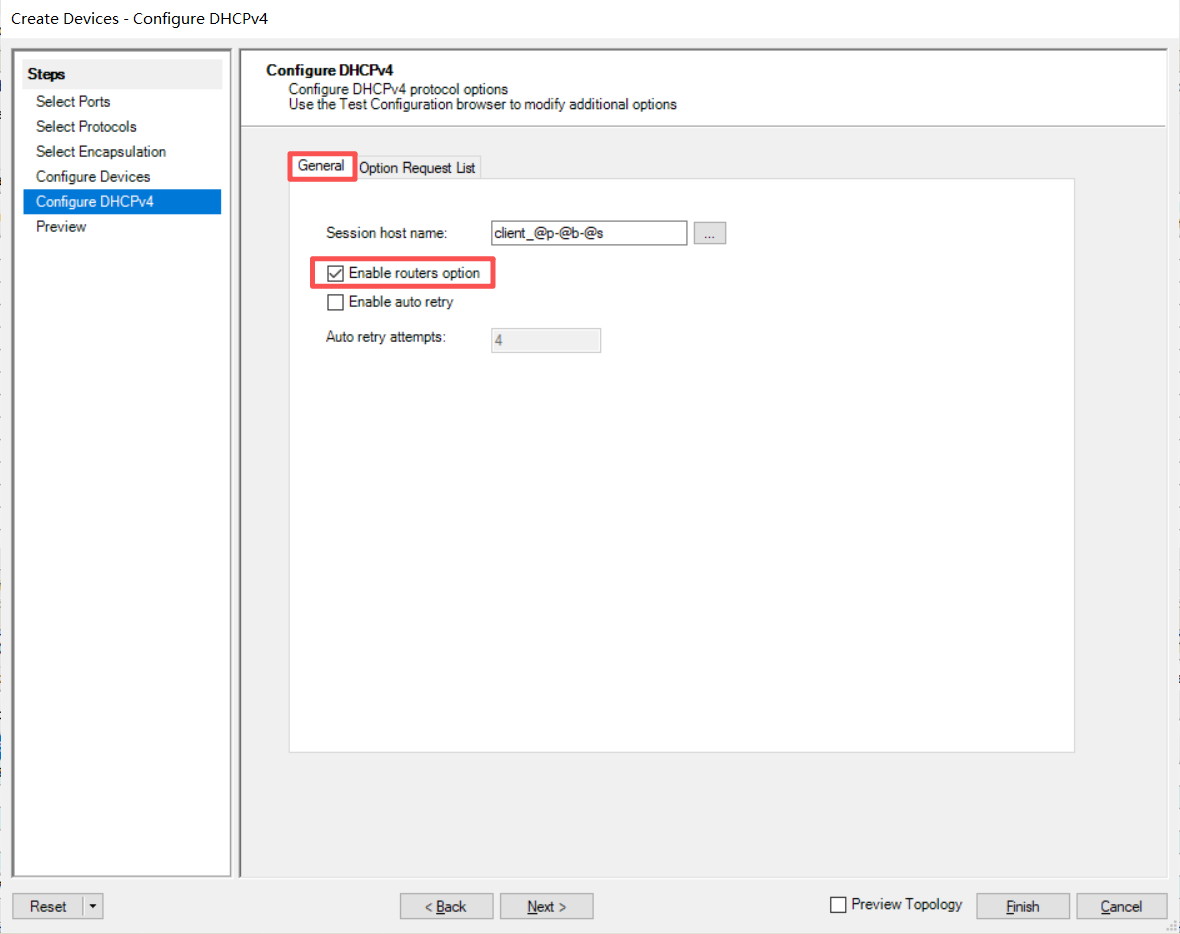

3、在【Configure DHCPv4】页面，在【General】标签页，勾选【Enable Routers Option】；

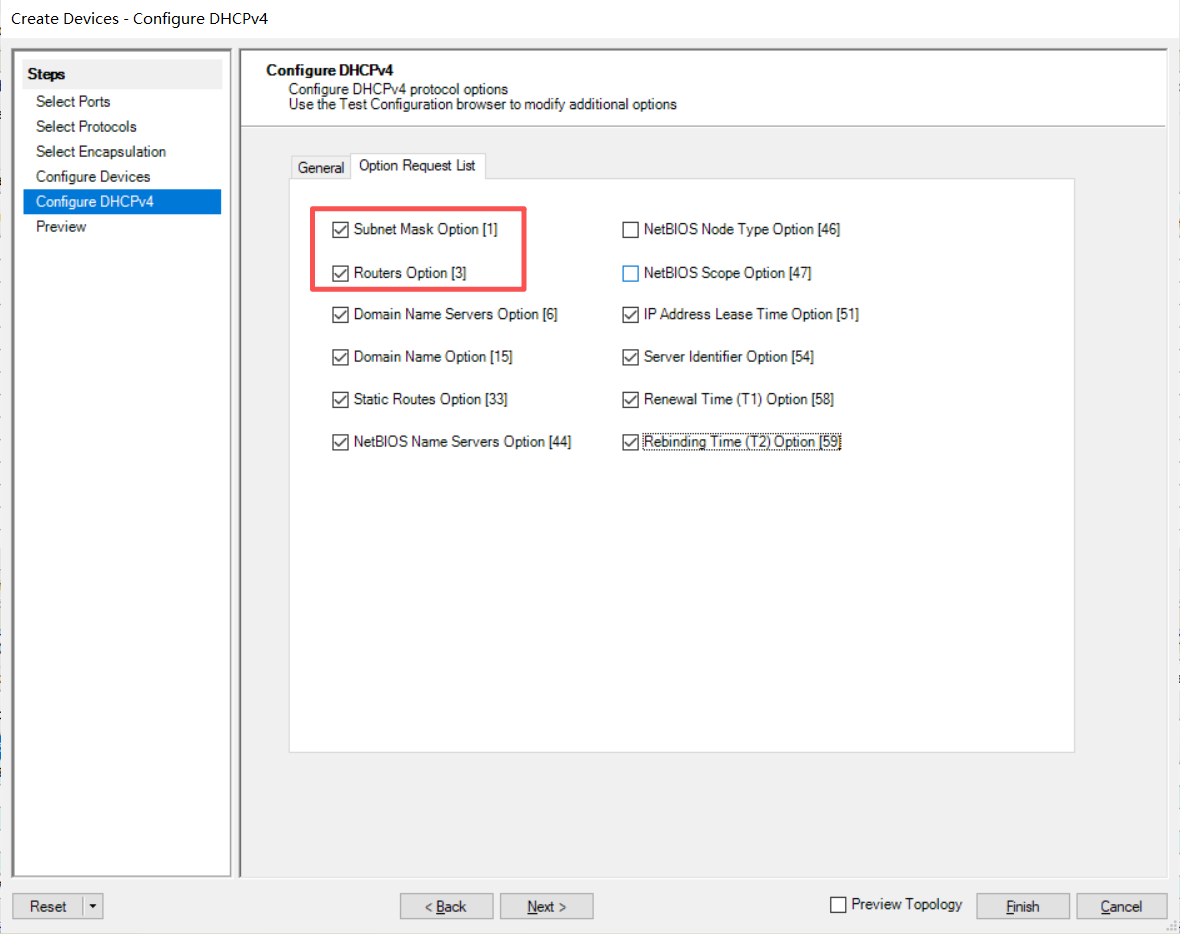

4、在【Option Request List】页面，勾选需要DHCP Server提供的选项，其中Subnet Mask Option1和Router Option3分别是子网掩码和默认网关，必须勾选；

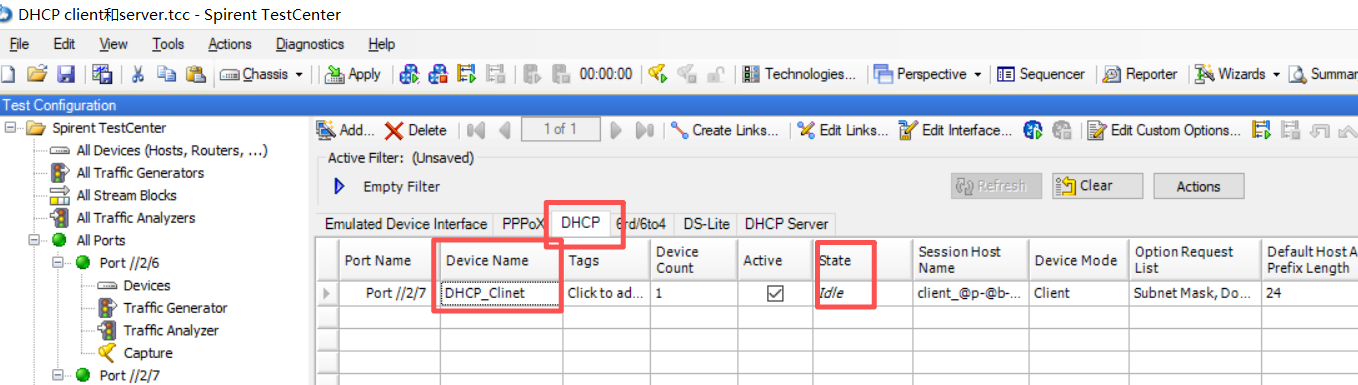

5、在【DHCP】标签页，修改【Device Name】为“DHCP_Client”方便识别，此时State是Idle表示未启用；
6、同样在Port7开启抓包

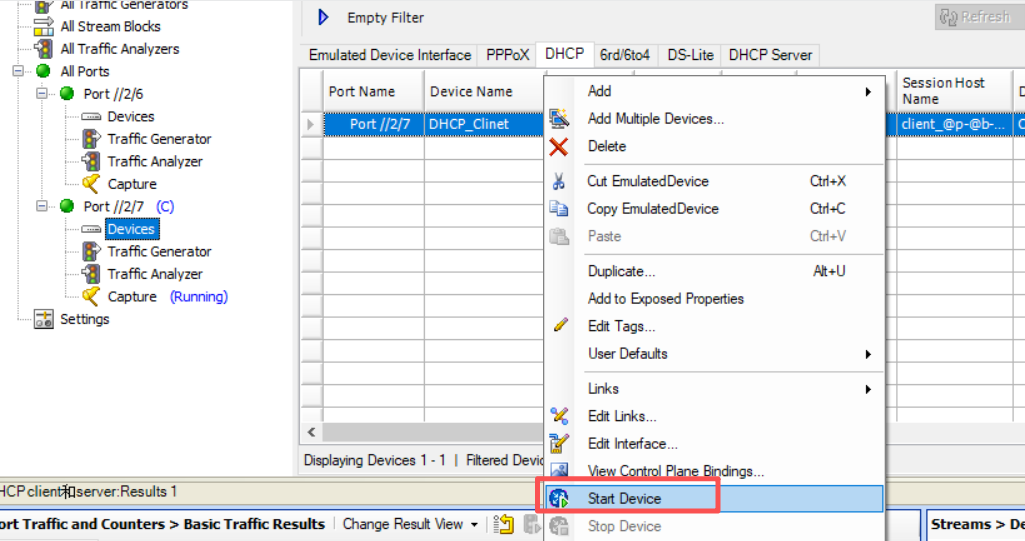

7、右键DHCP Client选择【Start Device】，启动DHCP Client；

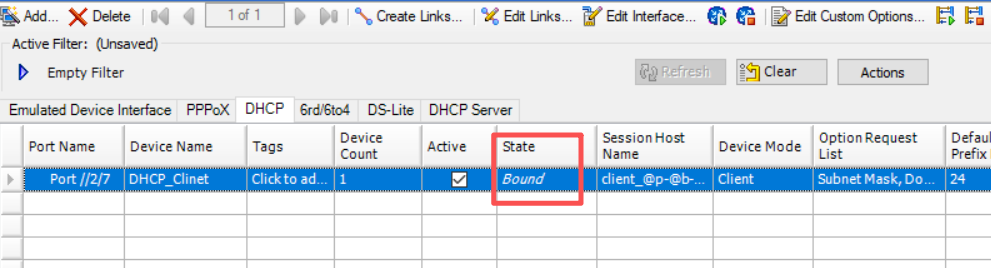

8、DHCP Client开始发起DHCP流程从路由器获取IP，当State变成Bound说明已经获取到IP

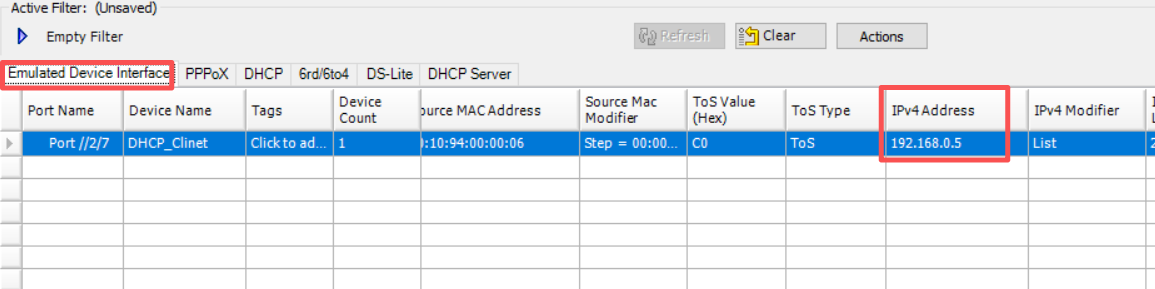

9、在【Emulated Device Interface】标签页，查看IPv4 Address列可以看到DHCP Client已经获取到IP地址192.168.0.5；

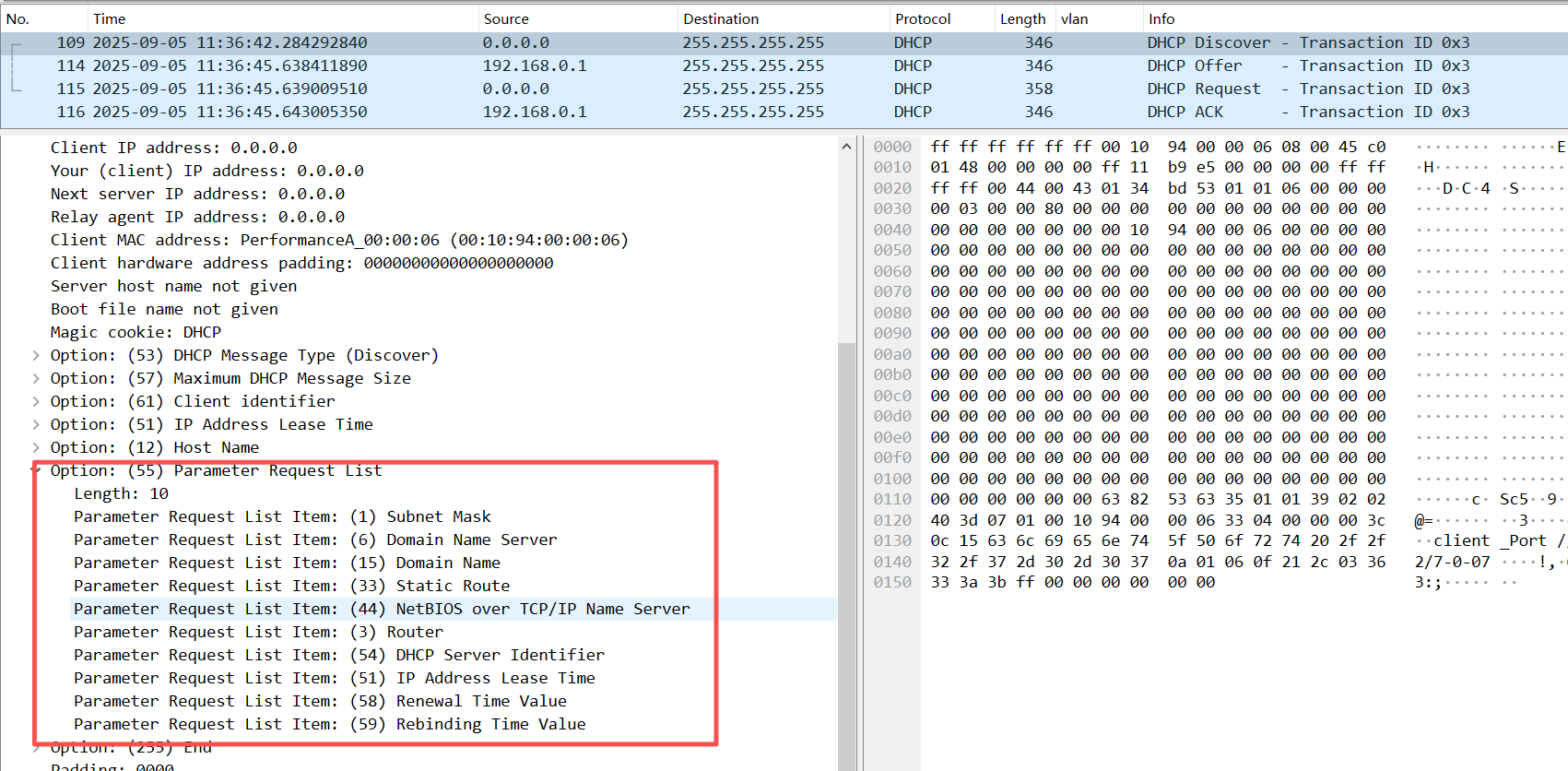

10、查看Port7抓取到的报文，可以看到DHCP Client发出的Discover报文的Option55字段，与设置一致；
创建上行流

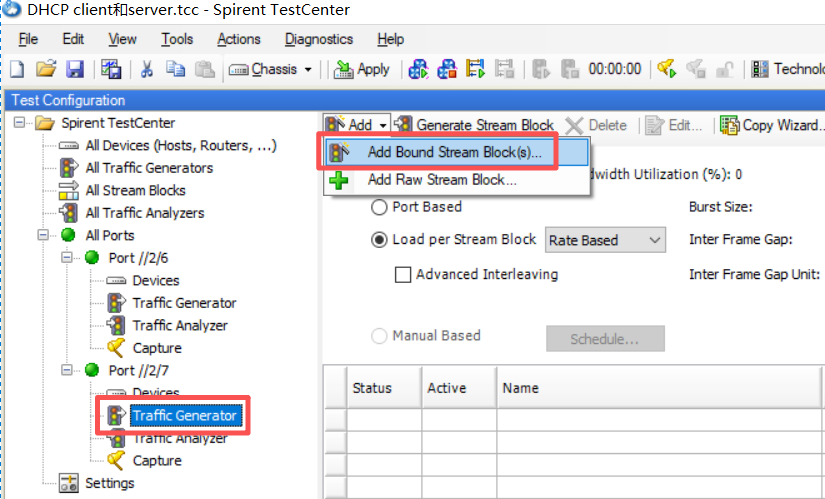

1、点击Port7下的【Traffic generator】，点击【Add】按钮，选择【Add Bound Stream Block】；

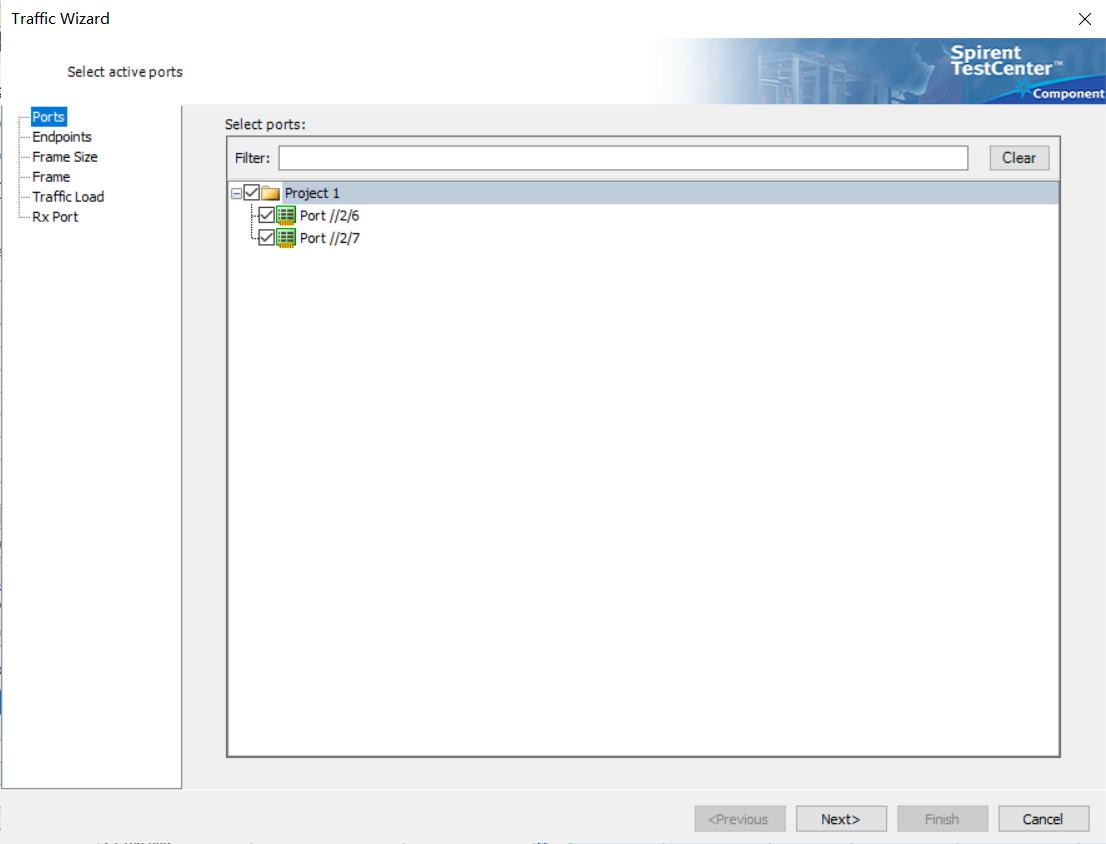

2、在【Ports】页面，勾选Port6和Port7；

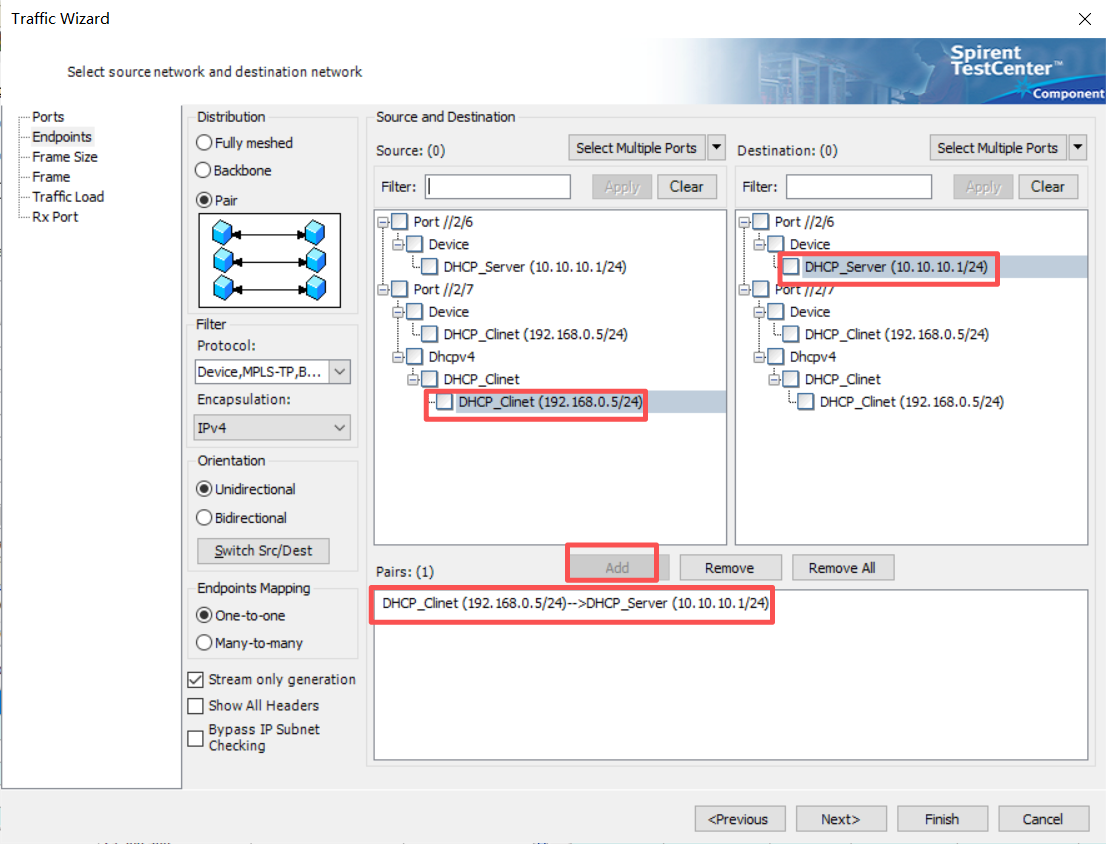

3、在【Endpoint】页面，source框内勾选DHCP_Client，destination框内勾选DHCP_Server，然后添加Add按钮，添加一条源IP是192.168.0.5，目的IP的是10.10.10.1的单播流；

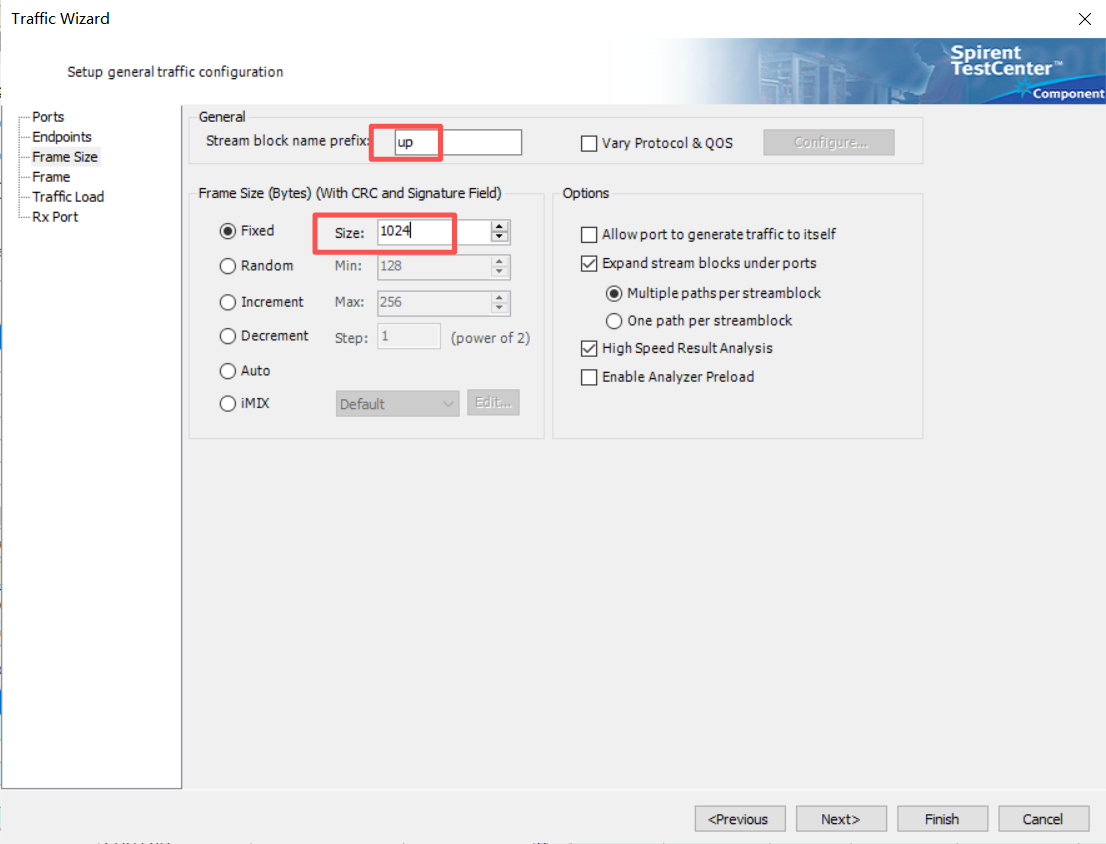

4、在【Frame Size】页面，将Stream block name改成up，表示上行流，并设置帧的大小，如下图设成固定1024字节；

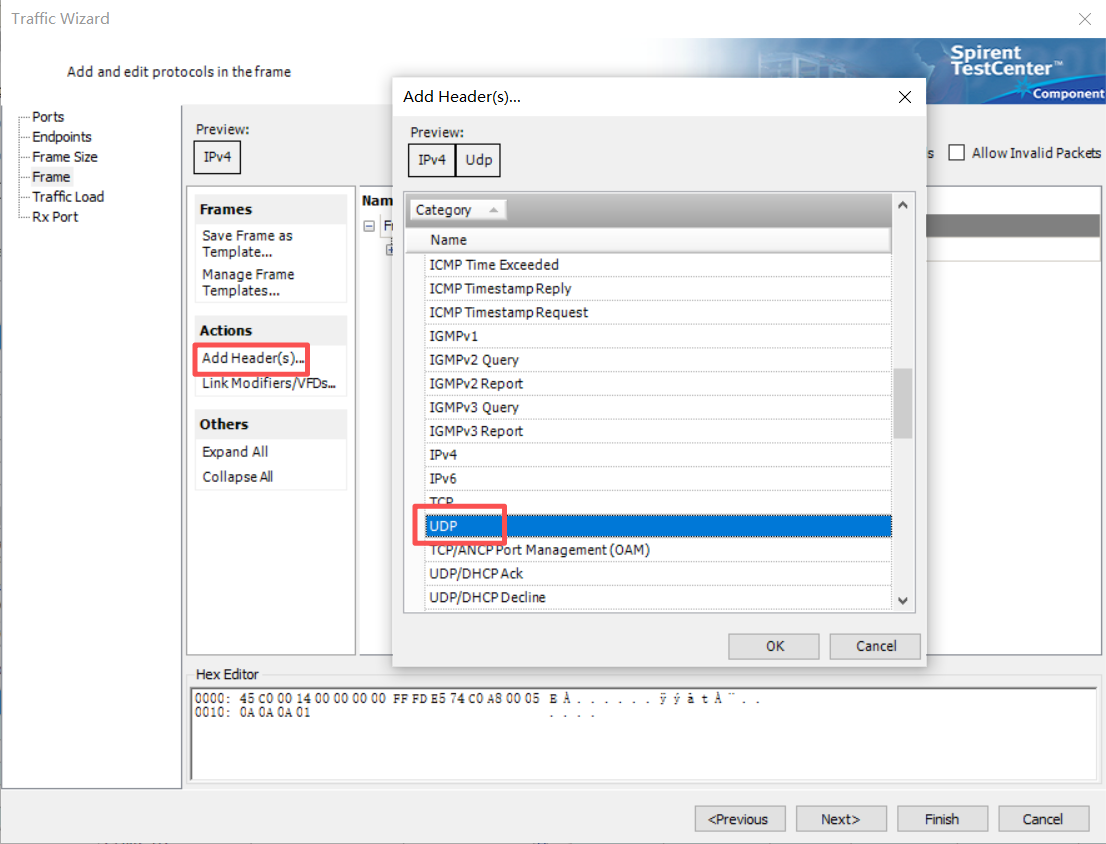

5、在【Frame】页面，点击Add Hearder按钮，添加UDP报头或者TCP报头，模拟最常见的UDP流和TCP流；
注意：部分路由器通过对UDP和TCP流进行硬加速，达到千兆甚至更高的性能，如果不添加相应的报头，吞吐性能可能会比较差

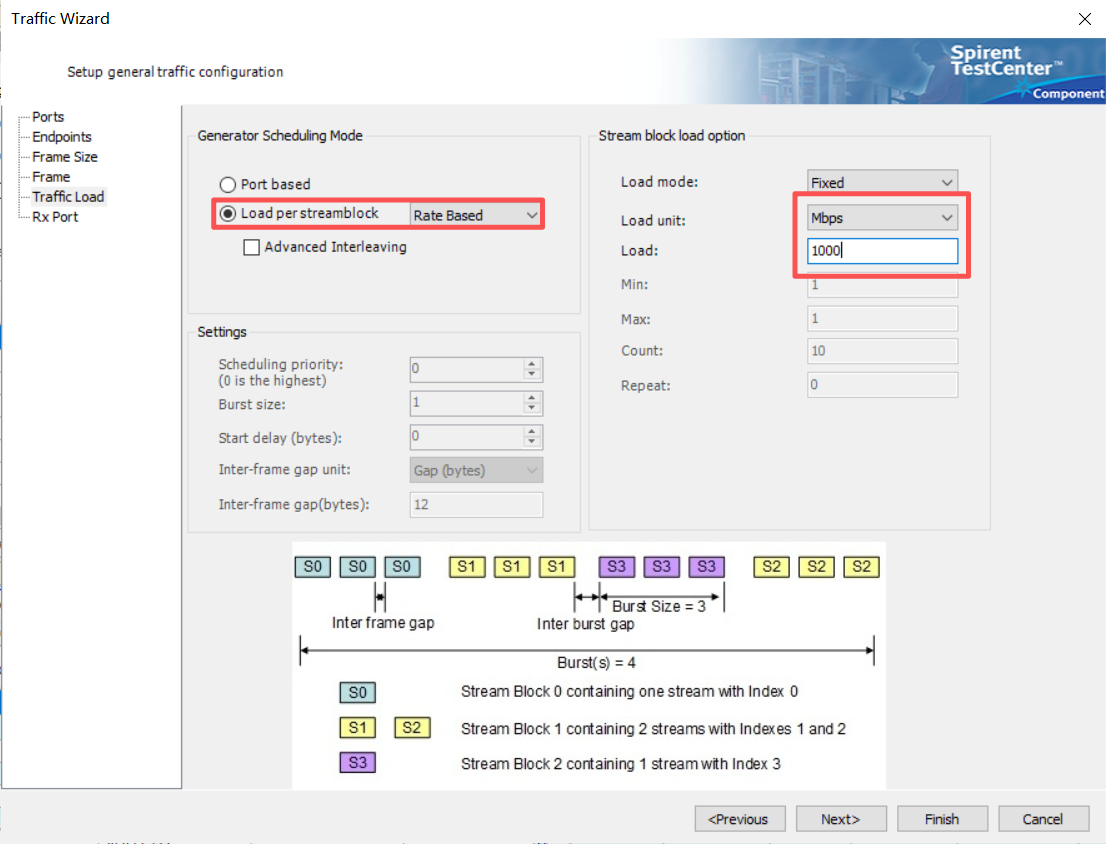

6、在【Traffic Load】页面，勾选Load per Streamblock，流负载根据测试需求设置，如下图设置固定发送1000Mbps的流

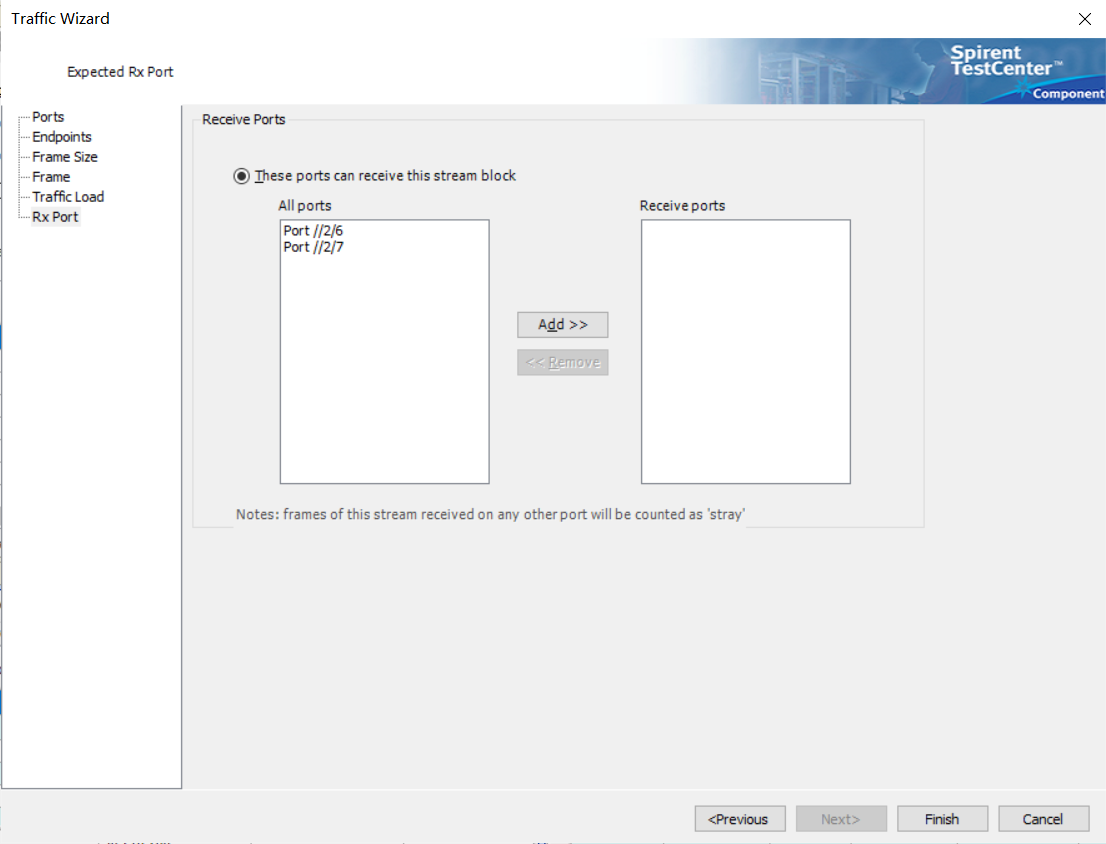

7、在【Rx Port】页面，保持默认设置
发上行流
1、点击【Apply】保存并应用所有设置，点击ARP学习按钮，保证所有Device学到网关的mac地址；

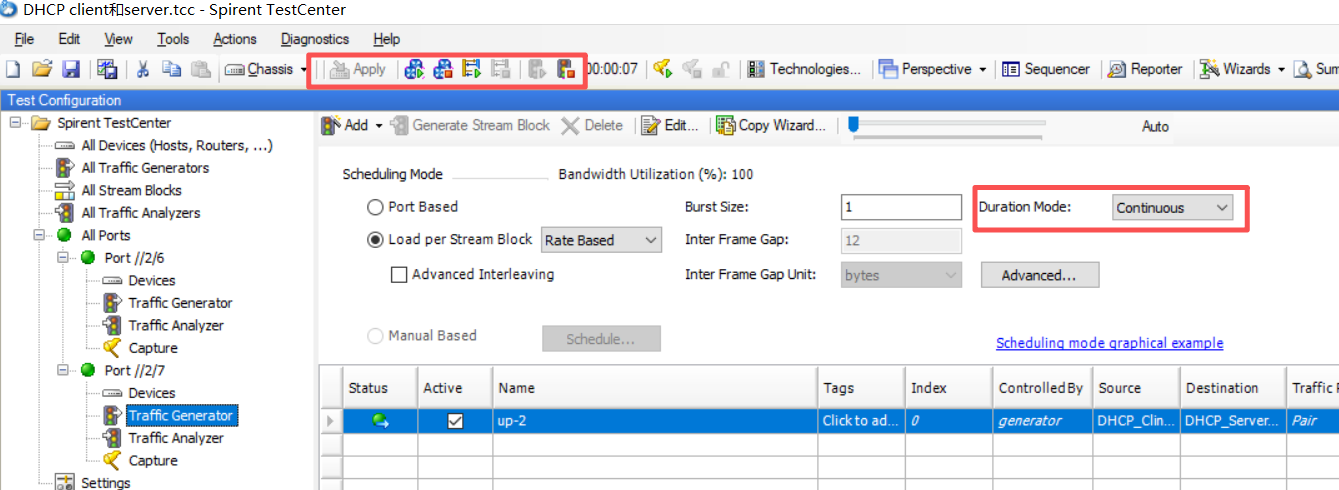

设置发流模式为【Load per Stream Block】，然后选择【Continuous】，表示按流设置的速率持续发流；

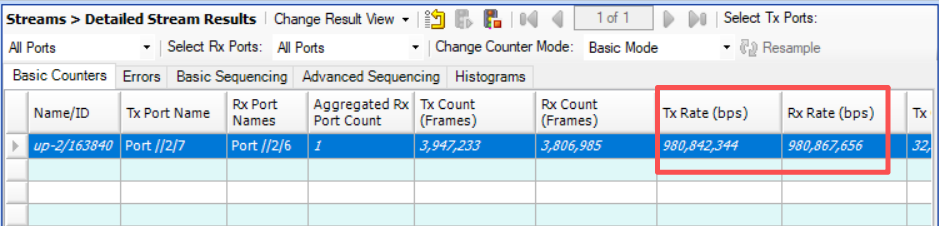

2、在【Basic Counters】标签页，查看Tx Rate和Rx Rate，可以看到上下行流发包速率和收包速率；
以上就是TestCenter创建DHCP服务器和客户端测试路由器吞吐性能的全部过程，后续还会介绍使用TestCenter测试DHCP option字段的功能，有兴趣的朋友可以关注留意！
