【MySQL】体系结构

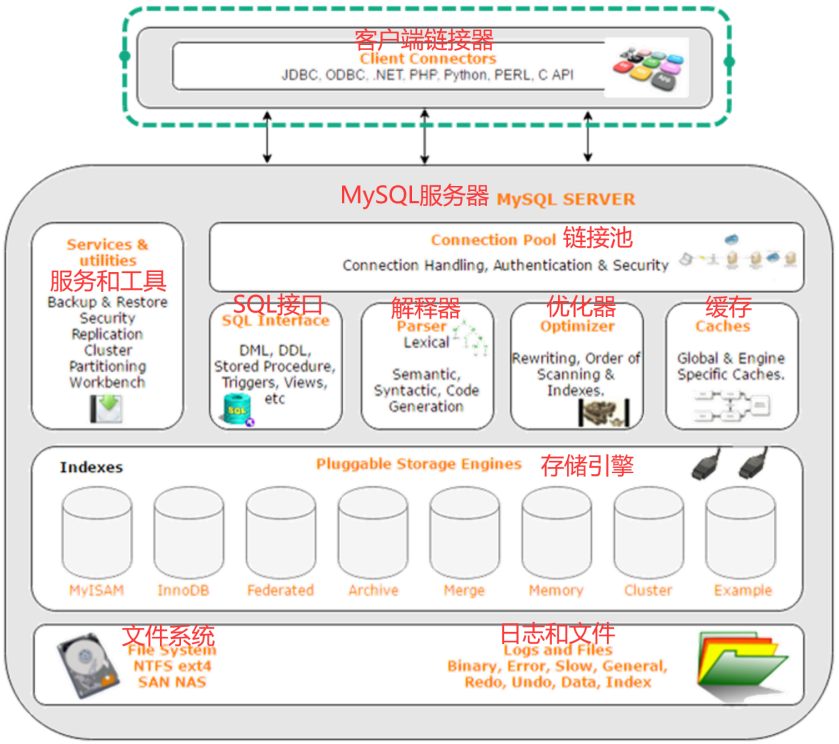

MySQL体系结构由连接层、server层、存储引擎层组成

• 1、第一层是连接层，是最上层负责处理所有客户端的连接和身份的认证，客户端通过一些网络连接协议，比如TCP/ IP、命名管道、共享内存、unix socket与MySQL建立连接

2、第二层是SQL层，负责处理SQL的核心逻辑，它的主要组件有连接池、SQL接口、解析器、优化器、查询缓存。

连接池就是负责处理和存储数据库和客户端之间的连接，一个线程，负责一个连接，连接池包括用户认证模块，这个模块对用户的登录身份进行认证和安全管理，验证用户的执行操作权限。

SQL接口，它负责接收客户端发送的SQL语句。

解析器会对SQl语法进行解析，生成解析树。

查询优化器，它会基于解析树生成执行计划，选择适当的索引，然后根据执行计划去执行SQl语句，并且与每个存储引擎进行交互。

缓存，它包括各种存储引擎的缓存，比如InnoDB的缓冲池 Buffer Pool 和MyISAM的 key buffer  密钥缓冲区，还缓存一些权限。

3、第三层是存储引擎层，存储引擎包括MyISAM、InnoDB、Archive和Memory。MySQL是一个插件存储引擎。只要正确定义了与MySQL Server的接口，任何引擎都可以访问MySQL，这也是MySQL受欢迎的原因之一。

4、存储引擎底部是物理存储层，是文件的物理存储层，包括二进制日志，错误日志，重做日志、数据文件、索引、慢查询日志、全日志等

二、 一条 SQL 的内部执行流程

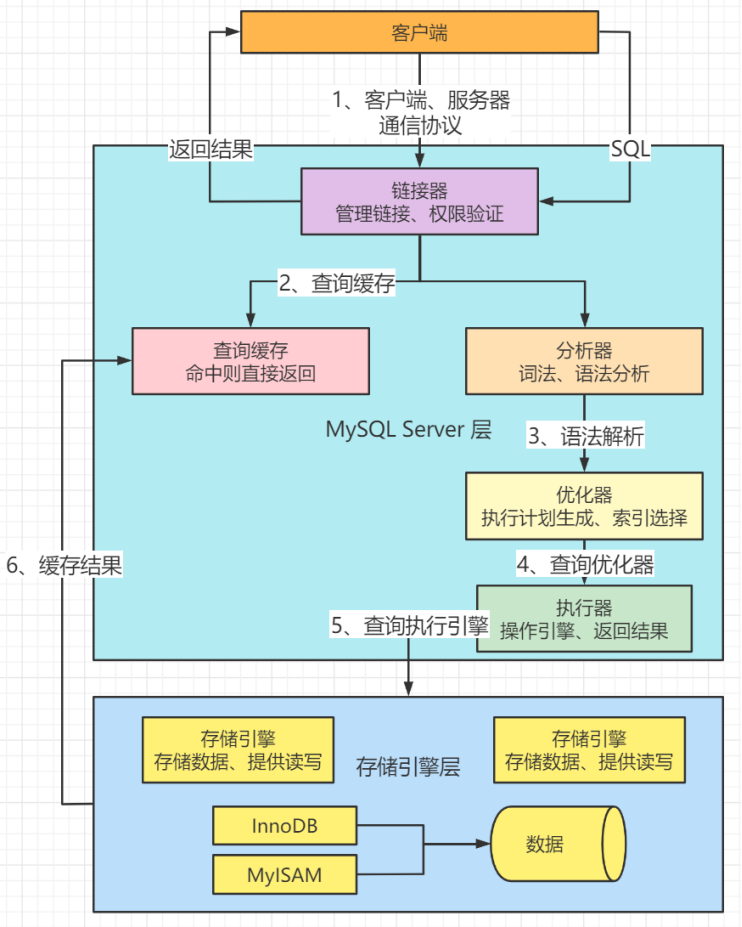

MySQL各功能模块中SQL语句的执行过程：

1、建立链接，通过客户端/服务器通信协议连接到 MySQL；

2、查询缓存，如果启用了 Query Cache （查询缓存），并且在查询缓存期间查询到相同的SQL语句，则查询结果将直接返回给客户端，MySQL优化查询；

如果没有打开 Query Cache （查询缓存）没有查询到确切的SQL语句，解析器将解析语法和语义并生成解析树。

3、预处理器生成一个新的解析树；

4、查询优化器生成执行计划；

5、查询执行引擎执行SQL语句，查询执行引擎，将根据SQL语句中表的存储引擎类型以及相应的API接口与底层存储引擎缓存或物理文件之间的交互来获得查询结果。

6、查询结果将被缓存，并在MySQL Server 过滤后返回给客户端。如果启用了查询缓存，SQL语句和结果将完全保存在查询缓存中。如果以后执行相同的SQL语句，将直接返回结果。
