点亮第一个LED灯

news 2025/9/18 7:12:23

文章目录

一、查手册
二、寄存器
- 2.1.使能 APB2 时钟
- 2.2.配置为输出模式
- 2.3.输出高低电平
三、代码编写

一、查手册

本文章通过汇编和简单的 C 语言操控 STM32F103C8T6 的 GPIO 寄存器，进行控制测试灯的闪烁。使用外设之前，必须查看手册，了解了 GPIO 的基地址和偏移值，即可操控某个寄存器。在 STM32F10xxx 参考手册里找到：

在这里插入图片描述

红色框是 RCC 的基地址，用来开启 GPIOC 的时钟。

在这里插入图片描述

其中 0x4001 1000 就是 GPIOC 的基地址。

二、寄存器

通过手册里面的介绍，每个寄存器都会有它的地址，它的绝对地址是基地址 + 偏移地址。

2.1.使能 APB2 时钟

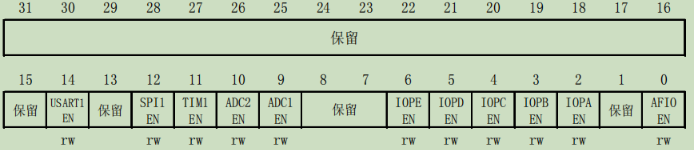

GPIO 是挂载在 APB2 总线上面的，使用该外之前必须开启它的时钟：

在这里插入图片描述

RCC_APB2ENR 的基地址加上偏移地址：0x40021000+0x18，就是该寄存器的绝对地址。使能 IOPC，需要将 1 左移 4，就可以了。

2.2.配置为输出模式

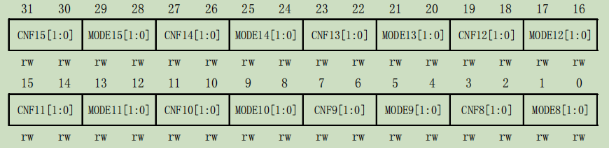

找到 GPIO 控制器，通过以上方法找到该寄存器的绝对地址：0x40011000+0x04：
在这里插入图片描述

配置 IO13，控制 20 ~ 23 位寄存器即可，CNF13 配置为 00 为通用推挽输出模式，MODE13 配置为 11 为最大输出速度。

在这里插入图片描述

2.3.输出高低电平

最后控制 GPIOx_ODR 寄存器，控制 IO 口输出高低电平，写 1 置为高电平，写 0 置为低电平。

在这里插入图片描述

三、代码编写

在 Keil5 里新建一个工程，芯片选择 STM32F103C8T6，新建一个 main.c：

/* 编写一个简单的延迟函数，实现灯的闪烁 */
void delay(int data)
{while(data--);
}int main(void)
{unsigned int *pReg;/* 开启GPIOC时钟 */pReg = (unsigned int*)(0x40021000+0x18);*pReg |= (1<<4);/* 配置GPIO_Pin_13为输出引脚 */pReg = (unsigned int*)(0x40011000+0x04);*pReg |= (11<<20);/* 让指针指向GPIOx_ODR寄存器 */pReg = (unsigned int*)(0x40011000+0x0C);while(1){/* PC13引脚置0 */*pReg |= (1<<13);delay(10000);/* PC13引脚置1 */*pReg &= ~(1<<13);delay(10000);}
}

写完 main 函数里，再模仿官方的源文件：start_stm32f10x_md.s，里面的汇编代码，实现启动单片机：

				PRESERVE8THUMB; Vector Table Mapped to Address 0 at ResetAREA    RESET, DATA, READONLYEXPORT  __Vectors__Vectors       DCD     0                          ; ReservedDCD     Reset_Handler              ; Reset HandlerAREA    |.text|, CODE, READONLY; Reset handler
Reset_Handler    PROCEXPORT  Reset_Handler             [WEAK]IMPORT  mainLDR SP, =(0x20000000+0x5000)		;在魔术棒里查看自己的栈大小，进行设计，用来存放变量BL mainENDPEND
