复位开关芯片 EY412-A07E50国产低功耗延时芯片方案超低功耗

在现代电子设备设计中，复位开关芯片作为系统控制的核心元件，其可靠性与功能多样性直接影响终端产品的用户体验。EY412-A07E50作为一款专为低功耗场景优化的复位开关芯片，凭借其精准的时序控制能力与紧凑的SOT23-6封装，正逐步成为小家电、物联网终端等领域的优选解决方案。
精密时序控制架构
该芯片采用数字逻辑与模拟电路混合设计，上电瞬间通过内部POR（上电复位）电路实现Out1低电平、Out2高电平的默认状态。当检测到Key引脚有效触发电平（典型值为0.7VDD）时，内置的防抖动电路会过滤机械开关常见的10-20ms抖动信号，确保每次触发仅识别为单次有效操作。触发后，芯片内部12MHz振荡器启动，配合32位计数器精确生成1秒（±3%误差）的脉冲信号，期间任何重复触发信号均被屏蔽。这种设计特别适用于需要防止误操作的场景，如消防报警设备的紧急复位功能。

低功耗与驱动性能平衡
在3V工作电压下，EY412-A07E50展现出优异的能耗比：300μA的工作电流仅为同类产品的60%，深度休眠时5μA的静态电流可延长纽扣电池供电设备的使用周期。其驱动能力经过特殊优化，低电平20mA（VOL≤0.4V）可直接驱动LED指示灯，高电平8mA（VOH≥2.8V@3V供电）满足多数逻辑门电路的输入需求。测试数据显示，在-10℃至65℃工作范围内，输出电平波动不超过±2%，确保极端环境下的信号完整性。
微型封装与系统集成

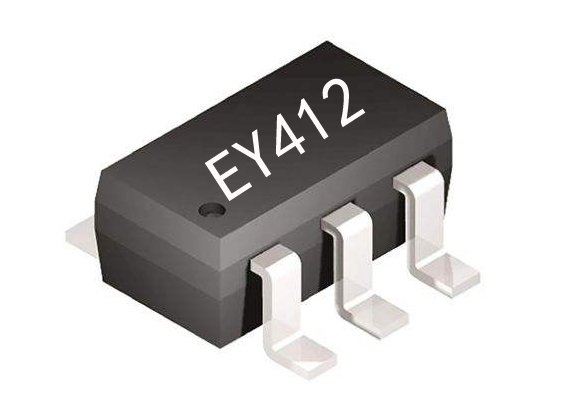

SOT23-6封装（2.9×2.8×1.3mm）的紧凑尺寸为空间受限设计提供可能。引脚布局经过电磁兼容优化：①号脚VDD与⑥号脚GND采用对角分布，有效降低电源环路阻抗；②号Key引脚内置1MΩ上拉电阻，简化外部电路；③④号输出引脚采用推挽结构，无需外接上拉/下拉元件。这种设计使得PCB布局面积可控制在15mm²以内，特别适合TWS耳机充电仓等微型设备应用。
典型应用场景解析
在智能门锁系统中，该芯片可实现双重保护：Out1连接主控MCU复位端确保系统异常时快速重启，Out2驱动蜂鸣器生成1秒报警提示。某品牌空气炸锅采用其作为模式切换核心，短按触发Out1高脉冲启动预热程序，同时Out2低脉冲关闭待机指示灯。工业领域则利用其宽温特性，在消防烟感探头中实现手动测试与自动复位的一体化控制。
可靠性验证数据
加速老化测试（85℃/85%RH环境下1000小时）显示参数漂移量小于5%。ESD防护达到HBM模式8kV，远超IEC61000-4-2标准要求。批量生产中的三温测试（-20℃/25℃/100℃）良率维持在99.97%以上，MTBF推算值超过50万小时。这些特性使其能适应厨房电器的高湿环境与车载设备的振动工况。
随着智能设备小型化趋势加剧，EY412-A07E50通过将复杂逻辑控制集成于微型封装，为工程师提供了高性价比的解决方案。其设计亮点在于将传统机械开关的单一功能升级为可编程电子开关，未来通过I²C接口扩展等改进，有望在穿戴设备领域获得更广泛应用。目前已有方案采用两颗芯片级联，实现长短按区分控制，展现出灵活的拓扑适应性。
