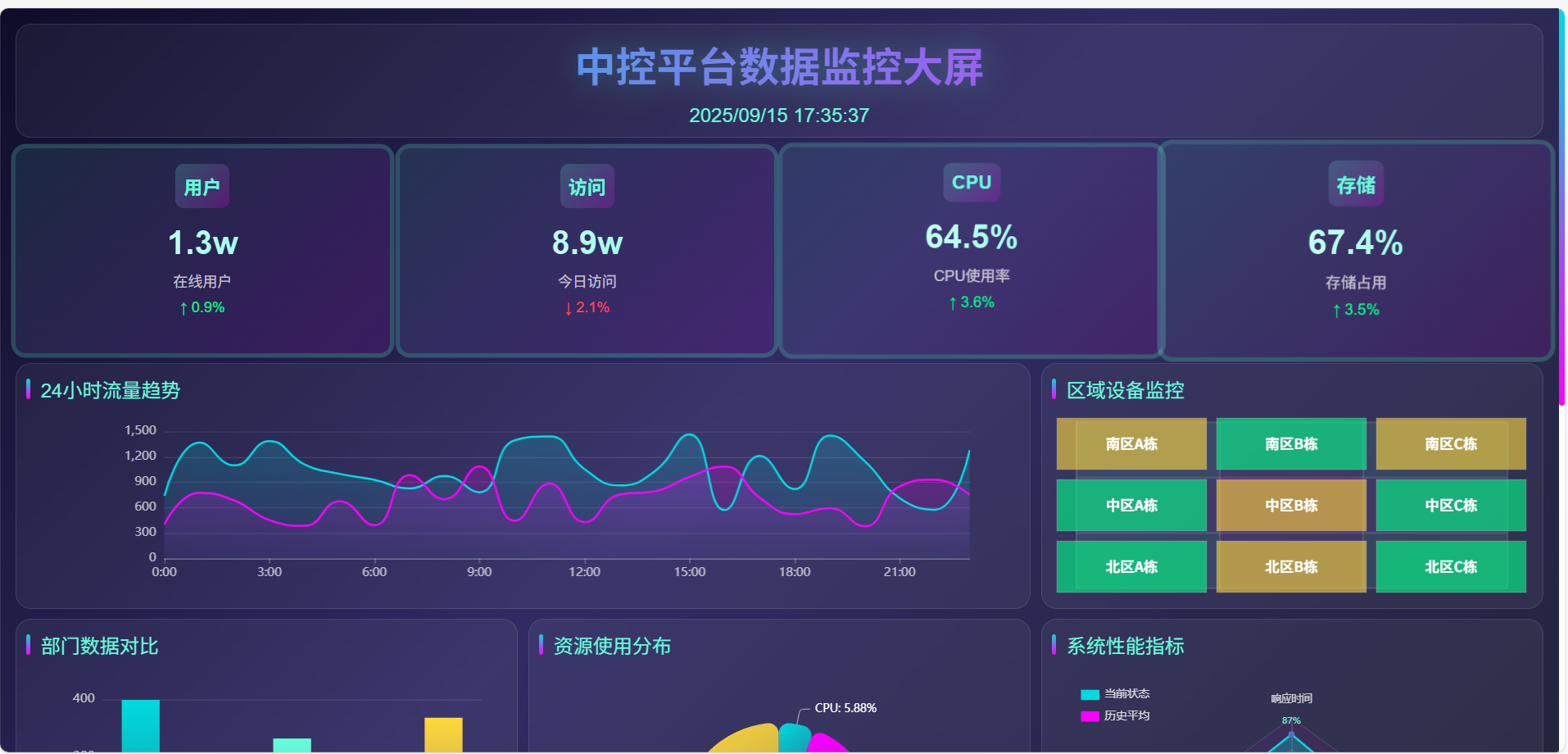

中控平台数据监控大屏
中控平台数据监控大屏
前言：什么是数据大屏？
数据大屏就像是一个"数字仪表盘"，把复杂的数据用图表、动画等方式直观展示出来。想象一下汽车的仪表盘，能让你一眼看到速度、油量、转速等信息——数据大屏也是这个原理，只是展示的是业务数据。
第一部分：基础知识准备
需要了解的技术
- HTML - 网页的骨架
- CSS - 网页的样式（颜色、布局、动画）
- JavaScript - 网页的行为（交互、数据处理）
- Vue.js - 让数据和界面自动同步的框架
- ECharts - 专门画图表的库
第二部分：HTML结构详解
1. 文档声明和基础设置
<!DOCTYPE html>
作用：告诉浏览器这是一个HTML5文档。就像文件扩展名告诉电脑这是什么类型的文件。
<html lang="zh-CN">
作用：
<html>是整个网页的根元素，所有内容都要放在里面lang="zh-CN"告诉浏览器这是中文网页，有助于翻译插件识别、屏幕阅读器正确发音
<meta charset="UTF-8">
作用：设置字符编码为UTF-8，确保中文、emoji等各种字符都能正确显示。如果没有这行，中文可能会变成乱码。
<meta name="viewport" content="width=device-width, initial-scale=1.0">
作用：让网页在手机上也能正常显示
width=device-width- 网页宽度等于设备宽度initial-scale=1.0- 初始缩放比例为1（不放大也不缩小）
2. 引入外部资源
<script src="https://cdnjs.cloudflare.com/ajax/libs/vue/3.3.4/vue.global.prod.min.js"></script>
作用：引入Vue.js框架
- 为什么用CDN？ CDN就像图书馆，我们不需要买书（下载文件），直接去图书馆借（从CDN加载）
- prod.min.js是什么？
prod= production（生产版本），优化过的，运行更快min= minified（压缩版），删除了空格和注释，文件更小
<script src="https://cdnjs.cloudflare.com/ajax/libs/echarts/5.4.3/echarts.min.js"></script>
作用：引入ECharts图表库，用来画各种图表
第三部分：CSS样式逐行解析
1. 全局重置样式
* {margin: 0;padding: 0;box-sizing: border-box;
}
逐行解释：
*- 选择所有元素（通配符选择器）margin: 0- 清除所有元素的外边距（元素之间的空白）padding: 0- 清除所有元素的内边距（元素内容和边框之间的空白）box-sizing: border-box- 改变盒模型计算方式- 默认情况：宽度 = 内容宽度（padding和border额外添加）
- border-box：宽度 = 内容 + padding + border（更直观）
为什么要这样做？ 浏览器会给元素默认样式，不同浏览器默认值不同，重置后我们能精确控制样式。
2. 页面背景设计
body {font-family: 'Arial', sans-serif;background: linear-gradient(135deg, #0f0c29 0%, #302b63 50%, #24243e 100%);background-attachment: fixed;color: #fff;min-height: 100vh;
}
逐行解释：
-
font-family: 'Arial', sans-serif- 设置字体为Arial
- 如果Arial不存在，使用任意无衬线字体（sans-serif）
- 这是"字体降级"策略
-
background: linear-gradient(135deg, #0f0c29 0%, #302b63 50%, #24243e 100%)linear-gradient- 创建线性渐变135deg- 渐变角度（135度，从左上到右下）- 三个颜色节点：
#0f0c29 0%- 深蓝黑色，从0%位置开始#302b63 50%- 紫色，在50%位置#24243e 100%- 深灰紫色，在100%位置结束
-
background-attachment: fixed- 背景固定，滚动页面时背景不动
- 创造视差效果
-
color: #fff- 默认文字颜色为白色
-
min-height: 100vhvh= viewport height（视口高度）100vh= 屏幕高度的100%- 确保页面至少占满整个屏幕
3. 毛玻璃效果卡片
.card {background: rgba(255, 255, 255, 0.05);border-radius: 15px;padding: 15px;backdrop-filter: blur(10px);border: 1px solid rgba(255, 255, 255, 0.1);position: relative;overflow: hidden;transition: all 0.3s ease;
}
逐行解释：
-
background: rgba(255, 255, 255, 0.05)rgba= red, green, blue, alpha（透明度）255, 255, 255= 白色0.05= 5%透明度（几乎透明）
-
border-radius: 15px- 圆角半径15像素
- 让卡片看起来更柔和
-
padding: 15px- 内边距15像素
- 内容不会贴着边框
-
backdrop-filter: blur(10px)- 背景模糊滤镜
- 创造"毛玻璃"效果
- 10px是模糊程度
-
border: 1px solid rgba(255, 255, 255, 0.1)- 1像素宽的实线边框
- 10%透明度的白色
- 增加卡片轮廓
-
position: relative- 相对定位
- 为子元素的绝对定位提供参考
-
overflow: hidden- 超出部分隐藏
- 防止内容溢出
-
transition: all 0.3s ease- 所有属性变化都有动画
- 持续0.3秒
- ease = 缓动函数（先快后慢）
4. 鼠标悬停效果
.card:hover {transform: translateY(-5px);box-shadow: 0 10px 30px rgba(0, 219, 222, 0.3);border-color: rgba(100, 255, 218, 0.3);
}
逐行解释：
-
:hover- 鼠标悬停时的状态 -
transform: translateY(-5px)- 向上移动5像素
- 负值 = 向上，正值 = 向下
- 创造"浮起"效果
-
box-shadow: 0 10px 30px rgba(0, 219, 222, 0.3)- 阴影参数：水平偏移 垂直偏移 模糊半径 颜色
0- 水平不偏移10px- 向下偏移10像素30px- 模糊半径30像素- 青色半透明阴影
5. Grid布局系统
.main-content {display: grid;grid-template-columns: repeat(4, 1fr);grid-template-areas:"stats stats map map""line line bar radar""realtime pie bar radar";
}
逐行解释：
-
display: grid- 使用网格布局 -
grid-template-columns: repeat(4, 1fr)- 创建4列
1fr= 1个剩余空间单位- 4列平均分配宽度
-
grid-template-areas- 定义网格区域- 像画图一样设计布局
- 第一行："stats"占2格，"map"占2格
- 第二行："line"占2格，"bar"占1格，"radar"占1格
- 第三行："realtime"占1格，"pie"占1格，"bar"延续，"radar"延续
视觉化理解：
[ 统计卡片 ][ 地图 ]
[ 折线图 ][ 柱 ][ 雷 ]
[ 实时 ][ 饼 ][ 状 ][ 达 ]
6. 文字渐变效果
.header h1 {background: linear-gradient(90deg, #00dbde 0%, #fc00ff 100%);-webkit-background-clip: text;-webkit-text-fill-color: transparent;
}
逐行解释：
- 创建从青色到紫色的渐变背景
-webkit-background-clip: text- 将背景裁剪到文字形状-webkit-text-fill-color: transparent- 文字填充透明- 结果：透过透明文字看到渐变背景，形成渐变文字效果
7. 响应式设计
@media (max-width: 768px) {.main-content {grid-template-columns: 1fr;grid-template-areas:"stats""map""line";}
}
解释：
@media- 媒体查询，根据条件应用样式(max-width: 768px)- 当屏幕宽度小于768像素时- 改为单列布局，适应手机屏幕
第四部分：Vue.js 应用逻辑
1. Vue应用创建
const { createApp } = Vue;
解释：从Vue对象中提取createApp函数（解构赋值）
createApp({data() {return {currentTime: '',realtimeData: [],charts: {},statsData: [...]}}
}).mount('#app');
逐步解释：
createApp({...})- 创建Vue应用实例data()- 定义组件的数据- 必须是函数，返回数据对象
- Vue会让这些数据变成"响应式"（数据变化，界面自动更新）
.mount('#app')- 将Vue应用挂载到id为"app"的元素上
2. 数据结构详解
statsData: [{ id: 1, icon: '用户', // 图标文字label: '在线用户', // 标签value: 12543, // 原始数值trend: 5.2, // 趋势百分比displayValue: '1.3w', // 显示值（格式化后）trendText: '↑ 5.2%', // 趋势文字trendClass: 'trend-up' // CSS类名}
]
为什么要这样设计数据？
- 分离原始值(value)和显示值(displayValue)，便于计算和展示
- trend用于计算，trendText用于显示
- trendClass控制颜色（上涨绿色，下跌红色）
3. 生命周期钩子
mounted() {this.initCharts(); // 初始化图表this.startDataUpdate(); // 开始更新数据this.updateTime(); // 更新时间setInterval(this.updateTime, 1000); // 每秒更新时间window.addEventListener('resize', this.handleResize);
}
逐行解释：
mounted()- Vue生命周期钩子，组件挂载到页面后执行this.initCharts()- 调用初始化图表的方法setInterval(函数, 间隔)- 定时器，每隔指定毫秒执行一次addEventListener- 监听窗口大小变化事件
4. 时间更新函数
updateTime() {const now = new Date(); // 获取当前时间this.currentTime = now.toLocaleString('zh-CN', {year: 'numeric', // 显示数字年份month: '2-digit', // 2位数月份（01-12）day: '2-digit', // 2位数日期hour: '2-digit', // 2位数小时minute: '2-digit', // 2位数分钟second: '2-digit', // 2位数秒钟hour12: false // 24小时制});
}
结果示例：2024/12/25 14:30:45
5. 数字格式化函数
formatNumber(num) {// 确保num是数字类型if (typeof num !== 'number') {num = parseFloat(num) || 0; // 转换为数字，失败则为0}// 大于1万，显示为 X.Xwif (num >= 10000) {return (num / 10000).toFixed(1) + 'w';} // 大于1千，显示为 X.Xkelse if (num >= 1000) {return (num / 1000).toFixed(1) + 'k';}// 小于100，显示为百分比else if (num < 100) {return num.toFixed(1) + '%';}// 其他情况，添加千分位return num.toLocaleString();
}
示例：
- 12543 → “1.3w”
- 2500 → “2.5k”
- 67.8 → “67.8%”
- 999 → “999”
6. 防抖处理
handleResize() {clearTimeout(this.resizeTimer); // 清除之前的定时器this.resizeTimer = setTimeout(() => {Object.values(this.charts).forEach(chart => {chart.resize(); // 调整图表大小});}, 200); // 延迟200毫秒执行
}
什么是防抖？
想象你在电梯里，每次有人进来，电梯都会等几秒。如果这几秒内又有人进来，重新计时。只有连续几秒没人进来，电梯才关门。
为什么需要防抖？
调整窗口大小时，resize事件会触发很多次（每移动1像素就触发）。如果每次都重绘图表，会很卡。防抖确保只在停止调整后才重绘。
第五部分：ECharts 图表配置详解

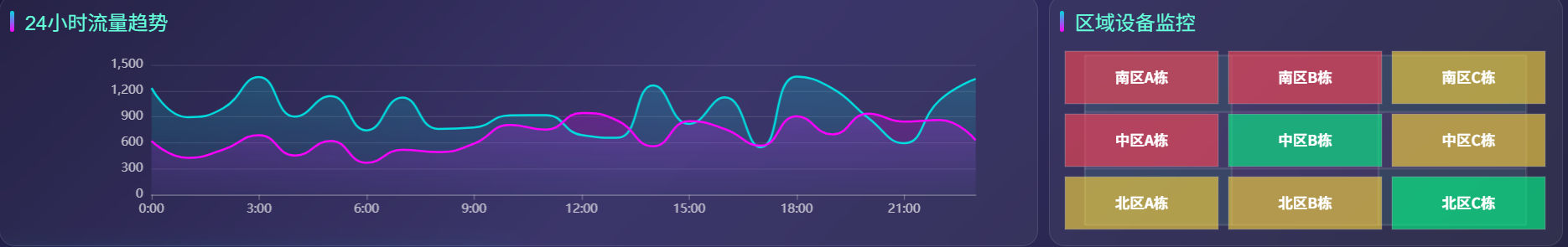

1. 区域监控图表（最复杂的部分）
initAreaChart() {// 1. 获取DOM元素并初始化图表const areaChart = echarts.init(document.getElementById('areaChart'));// 2. 保存图表实例，方便后续操作this.charts.area = areaChart;// 3. 定义区域数据this.areas = [{ name: '北区A栋', // 区域名称value: 156, // 设备总数status: 'normal', // 状态：normal/warning/criticalonline: 145 // 在线设备数},// ... 更多区域];
}
自定义渲染器（核心逻辑）
series: [{type: 'custom', // 使用自定义类型renderItem: function(params, api) {// 计算每个格子的大小const cellWidth = api.getWidth() / 3; // 宽度除以3（3列）const cellHeight = api.getHeight() / 3; // 高度除以3（3行）// 计算当前格子的位置const x = api.value(0) * cellWidth; // 列索引 × 格子宽度const y = (2 - api.value(1)) * cellHeight; // 行索引需要反转// 返回图形组return {type: 'group',children: [{type: 'rect', // 矩形shape: {x: x + 5, // 留5像素边距y: y + 5,width: cellWidth - 10,height: cellHeight - 10},style: {fill: api.style().fill, // 填充颜色stroke: 'rgba(255, 255, 255, 0.2)', // 边框lineWidth: 1}},{type: 'text', // 文字style: {text: api.value(3), // 显示区域名称x: x + cellWidth / 2, // 水平居中y: y + cellHeight / 2, // 垂直居中textAlign: 'center',textVerticalAlign: 'middle'}}]};}
}]
工作原理：
- ECharts会对每个数据点调用renderItem
- 我们计算该数据点应该在的位置
- 返回要绘制的图形（矩形+文字）
- ECharts负责实际绘制
2. 折线图配置
series: [{name: '入站流量',type: 'line',smooth: true, // 平滑曲线symbol: 'none', // 不显示数据点areaStyle: { // 区域填充color: new echarts.graphic.LinearGradient(0, 0, 0, 1, // 渐变方向：从上到下[{ offset: 0, color: 'rgba(0, 219, 222, 0.3)' },{ offset: 1, color: 'rgba(0, 219, 222, 0.05)' }])},lineStyle: {color: '#00dbde',width: 2},data: hours.map(() => Math.random() * 1000 + 500)}
]
关键配置解释：
smooth: true- 曲线平滑处理，不是折线symbol: 'none'- 不显示数据点标记，让图表更简洁areaStyle- 线下方区域填充渐变色data: hours.map(...)- 为每个小时生成随机数据
3. 数据更新机制

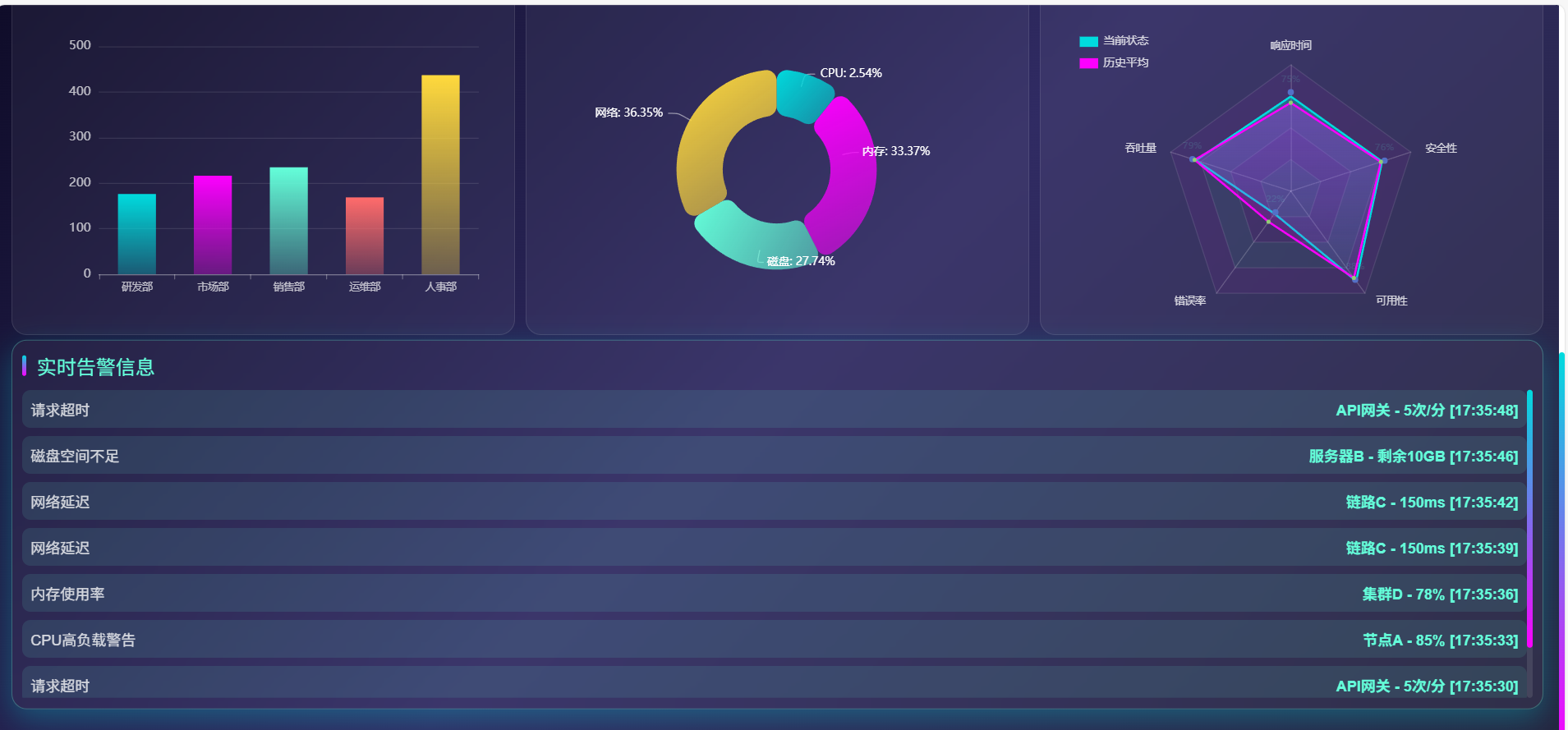

startDataUpdate() {setInterval(() => {// 1. 更新统计卡片数据this.statsData.forEach(stat => {// 生成-5到5之间的随机变化const change = (Math.random() - 0.5) * 10;// 更新数值（确保不小于0）stat.value = Math.max(0, stat.value + change);// 更新趋势stat.trend = parseFloat(((Math.random() - 0.5) * 10).toFixed(1));// 格式化显示值stat.displayValue = this.formatNumber(stat.value);// 更新趋势显示if (stat.trend > 0) {stat.trendText = '↑ ' + Math.abs(stat.trend).toFixed(1) + '%';stat.trendClass = 'trend-up'; // 绿色样式} else {stat.trendText = '↓ ' + Math.abs(stat.trend).toFixed(1) + '%';stat.trendClass = 'trend-down'; // 红色样式}});// 2. 添加新的告警信息const alerts = [{ label: 'CPU高负载警告', value: '节点A - 85%' },// ... 更多告警类型];// 随机选择一个告警const randomAlert = alerts[Math.floor(Math.random() * alerts.length)];// 添加时间戳randomAlert.value += ' [' + new Date().toLocaleTimeString() + ']';// 添加到列表开头this.realtimeData.unshift(randomAlert);// 保持列表长度不超过8条if (this.realtimeData.length > 8) {this.realtimeData.pop(); // 移除最后一条}// 3. 更新所有图表this.updateChartsData();}, 3000); // 每3秒执行一次
}
第六部分：动画效果实现
1. CSS动画关键帧
@keyframes pulse {0% {box-shadow: 0 0 0 0 rgba(100, 255, 218, 0.4);}70% {box-shadow: 0 0 0 10px rgba(100, 255, 218, 0);}100% {box-shadow: 0 0 0 0 rgba(100, 255, 218, 0);}
}
动画过程：
- 0%：无阴影
- 70%：10像素半透明阴影（扩散效果）
- 100%：阴影消失
应用动画：
.pulse {animation: pulse 2s infinite;
}
pulse- 动画名称2s- 持续2秒infinite- 无限循环
2. 数据项进入动画
@keyframes slideIn {from {opacity: 0; /* 完全透明 */transform: translateX(-20px); /* 左侧20像素位置 */}to {opacity: 1; /* 完全不透明 */transform: translateX(0); /* 原始位置 */}
}.data-item {animation: slideIn 0.5s ease;
}
效果：新数据从左侧滑入并淡入
第七部分：实战技巧总结
1. 开发顺序建议
初学者应该按这个顺序开发：
- 先写HTML结构
- 添加基础CSS样式
- 引入Vue，确保数据能显示
- 逐个添加图表
- 添加动画效果
- 最后做响应式适配
2. 调试技巧
// 在关键位置添加console.log
console.log('当前数据：', this.statsData);
console.log('图表实例：', this.charts);// 使用Chrome开发者工具
// F12打开 -> Console查看日志
// F12打开 -> Elements查看元素样式
3. 常见问题解决
问题1：图表不显示
// 确保DOM元素存在
const element = document.getElementById('lineChart');
if (!element) {console.error('找不到图表容器');return;
}
问题2：图表大小不对
// 窗口改变时调整大小
window.addEventListener('resize', () => {chart.resize();
});
问题3：中文乱码
<!-- 确保设置了UTF-8 -->
<meta charset="UTF-8">
4. 性能优化要点
- 减少DOM操作
// 不好的做法
for (let i = 0; i < 100; i++) {document.body.innerHTML += '<div>' + i + '</div>';
}// 好的做法
let html = '';
for (let i = 0; i < 100; i++) {html += '<div>' + i + '</div>';
}
document.body.innerHTML = html;
- 使用防抖和节流
// 防抖：最后一次触发后延迟执行
function debounce(func, wait) {let timeout;return function() {clearTimeout(timeout);timeout = setTimeout(func, wait);};
}
- 合理的更新频率
// 不要太频繁
setInterval(update, 100); // 太快，每0.1秒
setInterval(update, 3000); // 合适，每3秒
第八部分：扩展学习路径
初级阶段（当前代码）
- 理解HTML结构
- 掌握CSS布局
- 学会Vue基础
- 使用ECharts基础图表
中级提升
-
数据对接
// 从后端获取真实数据 fetch('/api/stats').then(response => response.json()).then(data => {this.statsData = data;}); -
添加交互
// 点击图表钻取详情 chart.on('click', (params) => {console.log('点击了：', params.name);// 显示详细信息 }); -
WebSocket实时数据
const ws = new WebSocket('ws://localhost:8080'); ws.onmessage = (event) => {const data = JSON.parse(event.data);this.updateData(data); };
高级优化
-
组件化开发
// 将每个图表封装为组件 Vue.component('line-chart', {template: '<div></div>',props: ['data'],// ... }); -
状态管理（Vuex）
-
构建工具（Webpack/Vite）
-
TypeScript类型支持
总结
这个数据大屏项目展示了前端开发的多个重要概念：
- 结构层（HTML）：语义化标签，合理的文档结构
- 表现层（CSS）：响应式布局、动画效果、视觉设计
- 行为层（JavaScript）：数据处理、图表渲染、用户交互
- 框架应用（Vue）：数据驱动、组件化思维
- 可视化（ECharts）：数据到图形的转换
通过学习这个项目，初学者可以：
- 理解现代前端开发的基本架构
- 掌握数据可视化的实现方法
- 学会响应式设计的实践
- 了解性能优化的基本技巧
