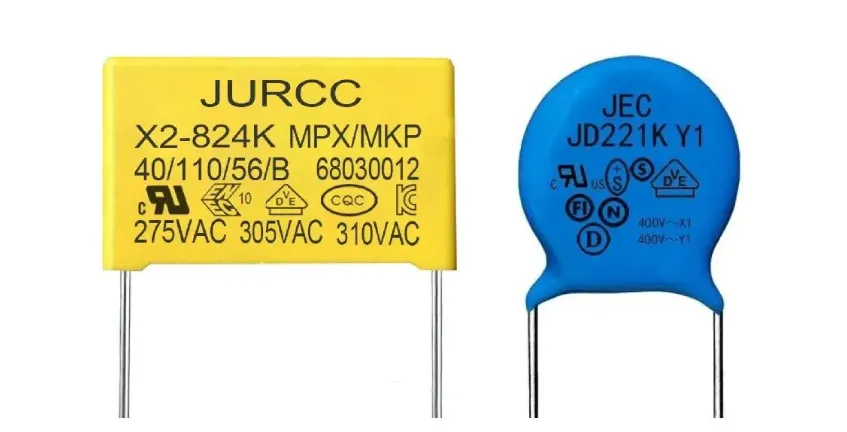

X电容与Y电容的区别：电路安全设计的黄金组合

电源中的安规电容（X电容和Y电容）是保障设备电磁兼容性（EMC）和用户电气安全的关键元件，它们的设计、测试和应用都遵循严格的安全规范（如IEC/EN 60384-14）。

为什么电路设计中必须区分X/Y电容？

把 X 电容和 Y 电容混用，相当于把“保险丝”当“电线”用——看起来都是电容，却承担着完全不同的“生死职责”。

位置不同，失效后果不同
• X 电容：跨在 L-N 之间，失效→短路只会烧保险丝，设备停机，人没事。
• Y 电容：跨在 L-PE 或 N-PE，失效→短路会把市电直接引到外壳，人一摸就触电。

安全标准不同
• X 电容：IEC 60384-14 按“过电压脉冲”分级（X1、X2、X3），要求短路不爆炸，开路不持续拉弧。
• Y 电容：同一标准按“漏电流+耐压”分级（Y1、Y2、Y4），要求开路不击穿，短路漏电流<0.25 mA（医疗甚至<10 µA）。

内部结构不同
• X 电容多为金属化薄膜，单膜自愈；
• Y 电容常见陶瓷或双层金属化薄膜，内部串并联冗余，确保单点击穿仍保持开路。EMI 角色不同

• X 电容滤“差模”噪声，容量可到 µF 级；
• Y 电容滤“共模”噪声，容量被漏电流限制在 nF 级，高频特性更关键。

一句话：X 电容保护设备，Y 电容保护人命，标准、容量、测试、认证全部不同，混用就是拿用户的命赌 BOM 成本。

都有什么作用

X电容：

核心作用： 滤除差模干扰（Differential Mode Noise）。这种干扰存在于火线（L）和零线（N）之间，主要由电源内部开关器件（如MOSFET）的高频开关、整流过程等产生。



工作原理： 直接并联在L线和N线之间，为高频差模噪声电流提供一条低阻抗的返回路径，阻止其传导到电网或影响设备自身工作。



安全要求： 失效模式要求是“开路”（失效后电容值大幅减小或断开），避免短路引起火灾风险。失效后设备可能EMC性能变差或停止工作，但不会直接导致触电危险。



Y电容：

核心作用： 滤除共模干扰（Common Mode Noise）。这种干扰存在于L/N线与地线（GND/Earth）之间，主要由开关器件对地的寄生电容耦合、外部空间电磁场感应等产生。



工作原理： 连接在L线对地（Y1, Y2）和/或N线对地（Y1, Y2）之间，为共模噪声电流提供一条安全的、低阻抗的对地泄放路径。



安全要求： 失效模式要求是“开路”（失效后电容值大幅减小或断开）。这是最关键的要求，因为如果Y电容短路失效，会将危险的交流市电直接导到设备外壳（通常连接地线），导致用户触电风险。其绝缘等级和耐压要求远高于普通电容和X电容。

总结关键点：

X电容管“线间”(L-N)差模噪声，容量较大，失效防火是重点。



Y电容管“线地”(L/N-GND)共模噪声，容量受限，失效防触电是核心。



两者必须使用经过安规认证（如UL, VDE, CQC, KC等）并标明X/Y类别的专用电容器。



在实际电源设计中，X电容和Y电容常与共模电感、差模电感组合使用，构成完整的EMI滤波器，共同确保电源满足电磁兼容标准（如CISPR 32/EN 55032）和安全标准（如IEC/UL 62368-1）。



维修电源时，绝不能随意用普通电容替换安规电容，否则会埋下严重安全隐患。
