硬件 - NSG2000 - NMOS代替继电器方案

news 2025/9/16 9:05:35

一、关于NSG2000和原理图部分

1.1 关于NSG2000
这颗IC内置高压侧充电电路，可以达到100%占空比，
输出级拉电流/灌电流能力290mA/600mA

1.2 原理图部分
NMOS我用的是HYG011N04LS1TA，这颗MOS过流能力很强，封装大散热也比较好；

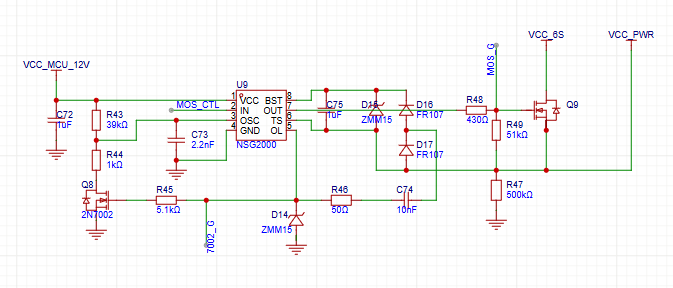

原理图如上，MOS_G和7002_G那两个地方是我连接测试点用的，可以不接出来；

2号引脚也就是IN部分，那个MOS_CTL我用单片机(STM32)的IO口来输入信号，可以实现高侧驱动代替继电器的功能；

二、关于测试

2.1 580W恒定功率测试
电流大概在20多A的情况下，未加散热铜片，室温未用风扇；
恒功测试温度大概保持在50多℃附近；
测试板散热比较好，实际用到项目上可能温度会高些；
