STM32F103C8T6开发板入门学习——点亮LED灯

学习目标：STM32F103C8T6开发板入门学习——点亮LED灯

---

学习内容：LED灯原理

一、LED灯原理介绍

1. LED灯基础知识

1.1 LED灯结构组成

LED灯（发光二极管）是一种可将电能转化为可见光的固态半导体器件，其结构组成如下：

• 核心为半导体晶片，是实现电光转换的关键部件；
• 晶片一端附于支架上，作为负极；另一端连接电源正极；
• 整个晶片由环氧树脂封装，起到保护和固定作用。

1.2 LED灯发光原理

LED的发光基于半导体晶片的P-N结特性：

• 半导体晶片分为P型半导体和N型半导体两部分，二者连接后形成P-N结；
• 当电流通过导线流入晶片时，电子被推向P区，与P区的空穴发生复合；
• 复合过程中能量以光子形式释放，从而产生可见光。

1.3 LED灯驱动原理

LED灯的驱动方式较为简单：

• 只需将LED的正、负极对应连接到单片机的相应电源引脚即可实现驱动；
• 需注意：不同颜色的LED灯对应工作电压不同，需根据实际型号匹配驱动电压。

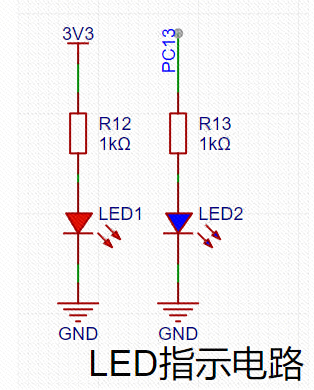

2. LED灯原理图

开发板上LED灯的硬件连接原理图如下（描述）：

• LED灯的引脚连接至单片机的PC13引脚。

3. LED灯驱动流程

结合原理图可知，LED灯的驱动逻辑如下：

• 硬件连接关系：LED灯的负极接电源地，正极连接至单片机的GPIO口（此处为PC13）；
• 驱动核心操作：根据LED驱动原理，只需将连接LED的GPIO口配置为高电平，即可为LED提供正向电压，从而点亮LED灯；
• 对应到本开发板：需将PC13口配置为输出高电平，即可点亮用户LED灯。

二、寄存器点亮LED灯

1. 配置流程

使用GPIO端口驱动外设（如LED）的通用步骤如下：

1. 开启GPIO对应端口的时钟；
2. 配置GPIO的工作模式；
3. 配置GPIO的输出状态（高/低电平）。

2. 开启GPIO的端口时钟

2.1 时钟开启的必要性

STM32的所有外设资源时钟默认处于关闭状态，为降低功耗，配置外设前需先开启对应时钟。

2.2 GPIOC时钟开启操作

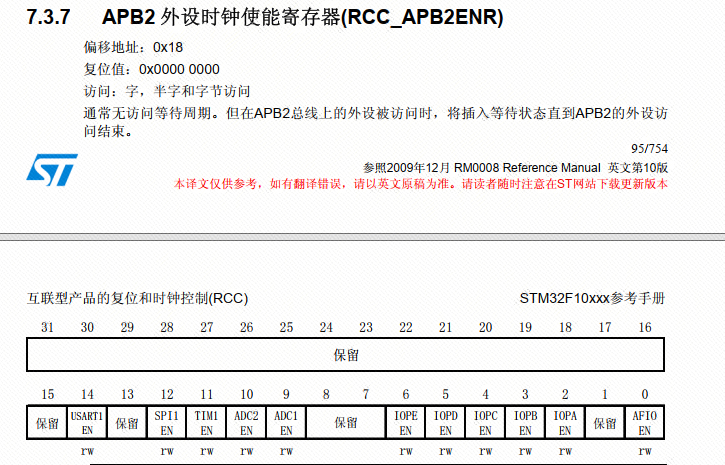

• 总线与外设对应关系：用户LED连接GPIOC端口，GPIOC挂载在APB2总线上，需通过“APB2外设时钟使能寄存器（RCC_APB2ENR）”开启时钟。
• 寄存器地址计算：
  • RCC外设基地址（参考中文参考手册第28页）：0x40021000；
  • RCC_APB2ENR寄存器地址偏移量：0x18；
  • 实际地址：0x40021000 + 0x18 = 0x40021018。
• 寄存器位配置：

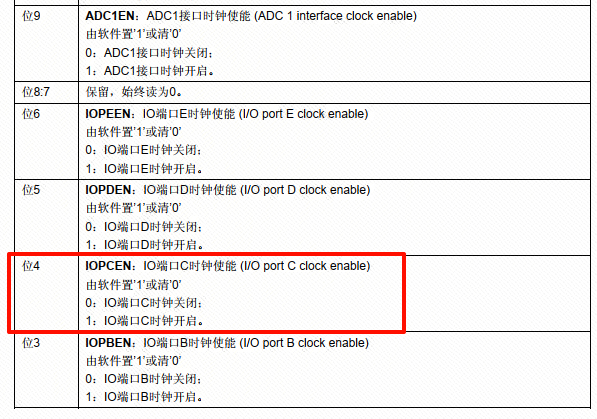

  • 由中文参考手册第95页可知，RCC_APB2ENR寄存器的第4位为“GPIOC端口时钟使能位”；
  • 需将该位写“1”开启时钟，为不影响其他位，使用“或运算”：RCC_APB2ENR |= (1 << 4)（1<<4表示将第4位置1）。

 从上图可以了解到RCC_APB2ENR 寄存器的第4位就是GPIOC端口时钟使能，我们要开启GPIOC端口时钟使能，就需要往 RCC_APB2ENR 的第4位写1，然后为了保持其他位不变，我们可以使用一个或运算，也就是 RCC_APB2ENR |= 0x00000010，也就是相当于往 RCC_APB2ENR 寄存器的第4位写1，其他位保持不变。其实也可以写为 RCC_APB2ENR |=(1 << 4),是一样的效果，这里的4就是寄存器的第4位，如果是2就是寄存器的第2位，依次类推（位数从0开始）。

代码实现：

// 开启GPIOC端口时钟（第4位置1）
RCC->APB2ENR |= (0x01 << 4);

3. 配置GPIO模式&输出

3.1 寄存器选择与引脚对应

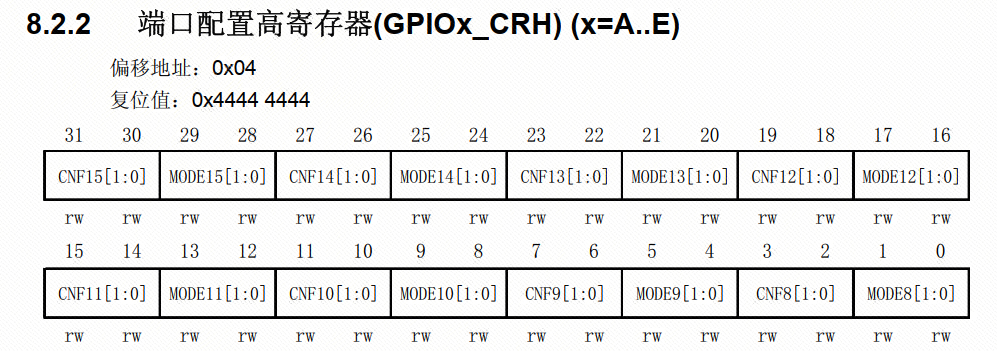

• PC13为GPIO第13号引脚（引脚号8~15对应“GPIO端口配置高寄存器（GPIOx_CRH）”），需操作GPIOC->CRH寄存器。
• GPIOC基地址：0x40020400，GPIOx_CRH地址偏移量为0x00，故GPIOC->CRH实际地址为0x40020400 + 0x00 = 0x40020400。

3.2 模式配置细节

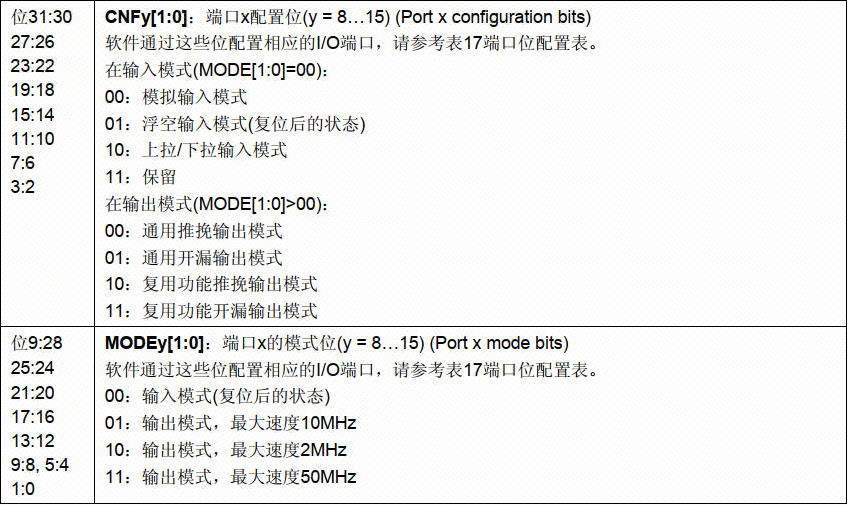

• 位对应关系：从上图可以看到每一个引脚都由2位控制，我们要操作的是PC13引脚，也就是pin13，也就是GPIOx_CRH寄存器的第20位到第23位。；
• 配置目标：
  • MODE13（模式位）：配置为“11”（通用推挽输出模式）；
  • CNF13（配置位）：配置为“00”（推挽输出）；
  • 速度：10MHz。

代码实现：

// 清空PC13对应的控制位（避免原有配置干扰）
GPIOC->CRH &= ~(0xFF << (4 * (13 - 8)));  // 13-8=5，4*5=20，即清空第20~23位// 配置PC13为通用推挽输出，速度10MHz
GPIOC->CRH |= (0x1 << (4 * (13 - 8)));  // 0x1对应MODE=01（10MHz输出）、CNF=00（推挽）

4. 配置GPIO输出高电平

4.1 输出寄存器操作

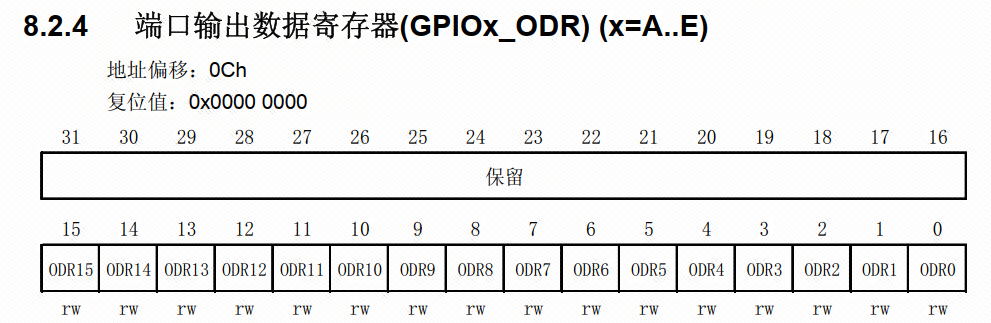

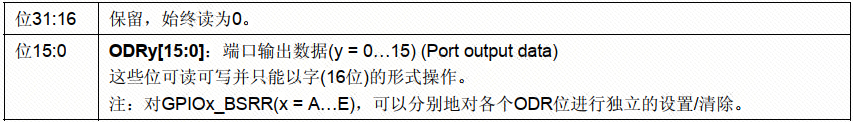

通过“GPIO端口输出数据寄存器（GPIOx_ODR）”控制引脚电平：

• GPIOx_ODR地址偏移量为0x0C，故GPIOC->ODR地址为0x40020400 + 0x0C = 0x4002040C；
• PC13对应寄存器第13位，写“1”则输出高电平。

代码实现：

// 配置PC13输出高电平（第13位置1）
GPIOC->ODR |= (1 << 13);

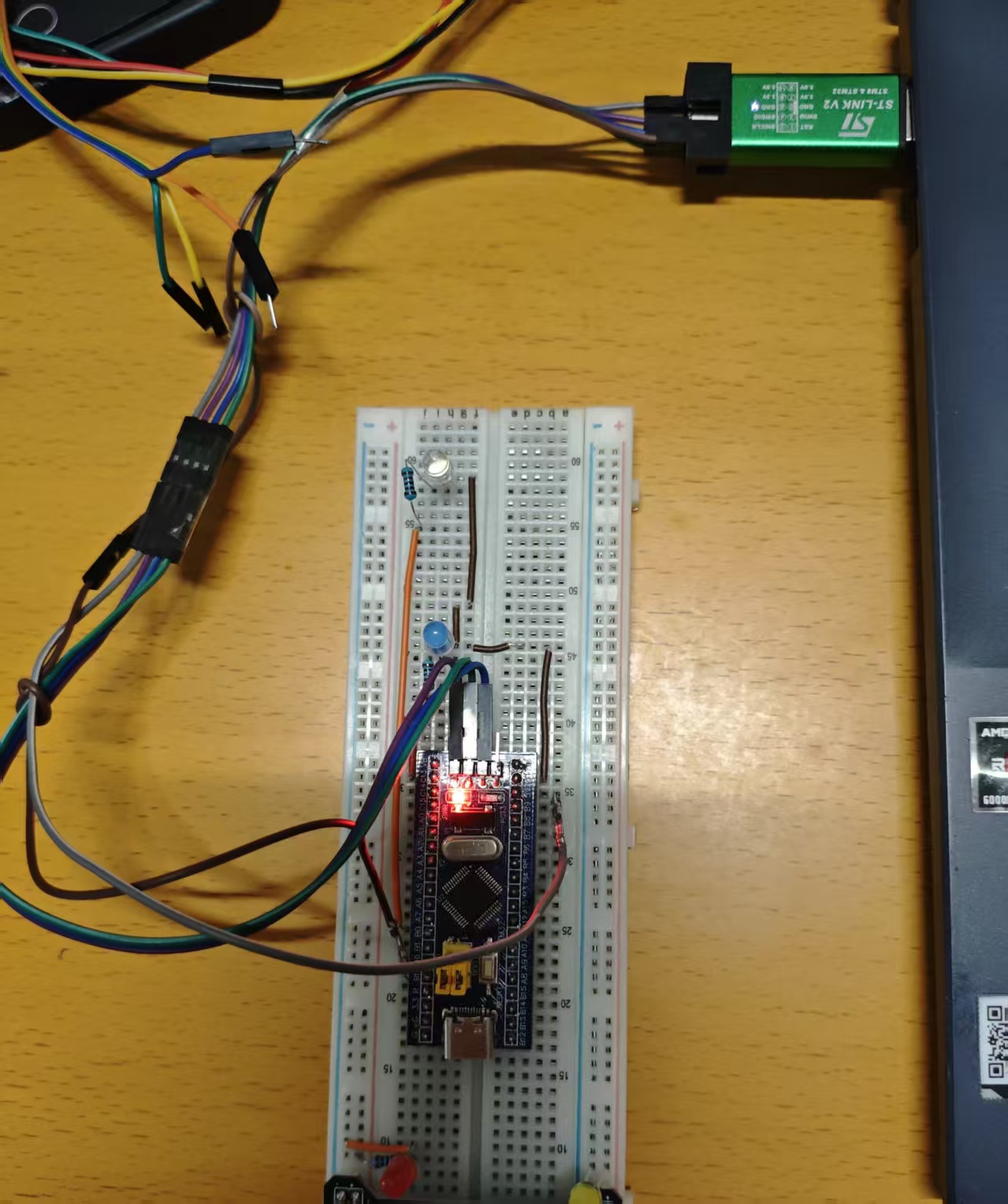

5. 实验现象

• 代码使用说明：STM32头文件中已预定义RCC、GPIOC等外设地址，直接调用即可；若需自定义名称，可添加前缀（如LED_、BSP_）区分。


---

学习时间：8月26日

一、LED灯原理介绍

1. LED灯基础知识

1.1 LED灯结构组成

LED（发光二极管）作为一种半导体器件，其结构设计体现了简洁高效的特点。核心的半导体晶片是实现电光转换的"心脏"，通过支架固定一端作为负极，另一端引出连接电源正极，这种设计既保证了电气连接的稳定性，又为晶片提供了机械支撑。环氧树脂封装则是"双重保护罩"，不仅能防止外界灰尘、湿气对晶片的侵蚀，还能固定整个结构并塑造光线的发射方向，这也是为什么我们看到的LED灯通常都有坚固透明外壳的原因。

1.2 LED灯发光原理

LED的发光本质是半导体PN结的特性体现。当电流通过时，电子从N区被推向P区，与空穴的复合过程释放能量并以光子形式呈现。这个过程直观展示了"电能→光能"的转换，不同材料的半导体晶片（如GaAs、GaP等）会影响光子能量，进而决定发光颜色（波长）。理解这一点能帮助我们明白为什么不同颜色的LED需要匹配不同的驱动参数——本质是材料特性差异导致的能量需求不同。

1.3 LED灯驱动原理

LED的驱动看似简单（正负极接电源即可），但隐藏着关键细节：工作电压的匹配。不同颜色LED的正向压降不同（如红色约1.8-2.2V，蓝色约3.0-3.6V），如果驱动电压不匹配，可能导致LED无法点亮或烧毁。这提示我们在实际应用中，必须先确认LED参数，必要时通过限流电阻调整电流，避免直接加过高电压。

2. LED灯原理图

文章明确指出开发板上LED连接到PC13引脚，这是硬件设计的关键信息。从原理图描述可知，这种单引脚连接方式简化了入门学习的硬件复杂度，让初学者能聚焦于GPIO的控制逻辑。实际电路中，LED通常会串联限流电阻（虽然文章未提及，但这是常规设计），用于保护LED和单片机引脚，防止过大电流损坏器件。

3. LED灯驱动流程

结合硬件连接（LED负极接地，正极接PC13），驱动逻辑变得清晰：当PC13输出高电平时，形成正向电压差，电流流过LED使其点亮。这种"高电平点亮"的逻辑是由硬件接线决定的——如果LED正极接地、负极接GPIO，则需要低电平点亮。这提醒我们：GPIO的电平控制逻辑必须与硬件接线方式对应，不能脱离硬件空谈软件配置。

二、寄存器点亮LED灯

1. 配置流程

通用步骤（开时钟→配模式→设输出）是STM32外设配置的"黄金法则"。这个流程体现了STM32的设计理念：通过时钟控制降低功耗（默认关闭外设时钟），通过模式配置适配不同外设需求，最后才是功能输出。理解这个通用流程后，学习其他外设（如按键、串口）时能触类旁通。

2. 开启GPIO的端口时钟

2.1 时钟开启的必要性

STM32采用"时钟门控"设计，默认关闭外设时钟以减少待机功耗，这是嵌入式系统低功耗设计的典型策略。初学者容易忽略这一步，导致后续配置无效——即使正确设置了GPIO寄存器，没有时钟驱动，外设也无法工作。这就像给设备接了线但没通电，自然不会有反应。

2.2 GPIOC时钟开启操作

• 总线对应关系：GPIOC挂载在APB2总线，这是由芯片硬件架构决定的。记住常用外设的总线归属（如GPIOA-C在APB2，UART2在APB1）能提高配置效率。
• 地址计算：通过基地址+偏移量计算寄存器地址，展示了STM32内存映射的底层逻辑。这种直接操作物理地址的方式，让我们能直观感受到"软件操作硬件"的本质。
• 位操作技巧：使用"或运算"（|= (1 << 4)）既能开启目标位，又不影响其他位，这是嵌入式编程中操作寄存器的核心技巧，体现了"精确控制"的原则。

3. 配置GPIO模式&输出

3.1 寄存器选择与引脚对应

PC13属于引脚13（>8），对应CRH寄存器（高8位引脚控制），这是GPIO寄存器分区管理的设计（CRL控制0-7脚，CRH控制8-15脚）。地址计算再次强化了内存映射的概念，让我们明白代码中的GPIOC->CRH本质上是对特定物理地址的操作。

3.2 模式配置细节

• 位段分配：每个引脚由4位控制（2位MODE+2位CNF），这种"位段化"设计让寄存器能高效管理多个引脚。PC13对应20-23位，需要精准定位。
• 配置逻辑：先清空原有配置（&= ~(0xFF << 20)），再写入新配置（|= 0x1 << 20），这是寄存器操作的标准流程——避免旧配置干扰新设置。这里配置为10MHz推挽输出，兼顾了响应速度和功耗，适合LED这种对速度要求不高的外设。

4. 配置GPIO输出高电平

通过ODR寄存器第13位控制电平，延续了"位操作"的思路。ODR |= (1 << 13)直接置位，操作简洁高效。对比其他控制方式（如BSRR寄存器），ODR操作更直观，适合入门学习，但在中断等场景下BSRR的原子操作更有优势。

5. 实验现象

代码中直接使用RCC、GPIOC等预定义外设名，体现了STM32库文件的便利性——无需手动定义地址，降低了编程门槛。实际实验时，若LED未点亮，可按流程排查：时钟是否开启→模式是否正确→电平是否设置到位，这种"分步排查"的思路是嵌入式调试的重要方法。

学习感悟

1. 硬件与软件的结合：LED驱动看似是软件代码，实则每一步都依赖硬件设计（引脚连接、电源方式），脱离硬件的软件配置毫无意义。
2. 寄存器操作的严谨性：位操作的细节（如移位位数、清零与置位的顺序）直接影响功能实现，体现了嵌入式编程"细节决定成败"的特点。
3. 通用规律的提炼：GPIO配置的三步法（开时钟→配模式→设输出）适用于多数外设，掌握这种规律性知识能加速后续学习。
4. 底层逻辑的重要性：理解地址映射、时钟架构等底层原理，不仅能知其然，更能知其所以然，为复杂外设配置和故障排查打下基础。

通过这个简单的LED驱动实验，我们能窥见STM32编程的核心思想：通过精准控制寄存器，实现对硬件的高效管理，而这一切都建立在对芯片架构和外设原理的深刻理解之上。

---
