FPGA学习篇——Verilog学习Led灯的实现
好久没有进行Verilog的学习啦，最近几个月躺平了一下子哈哈哈~
想着从头开始学一下Verilog，希望这次能够系统地学下去。

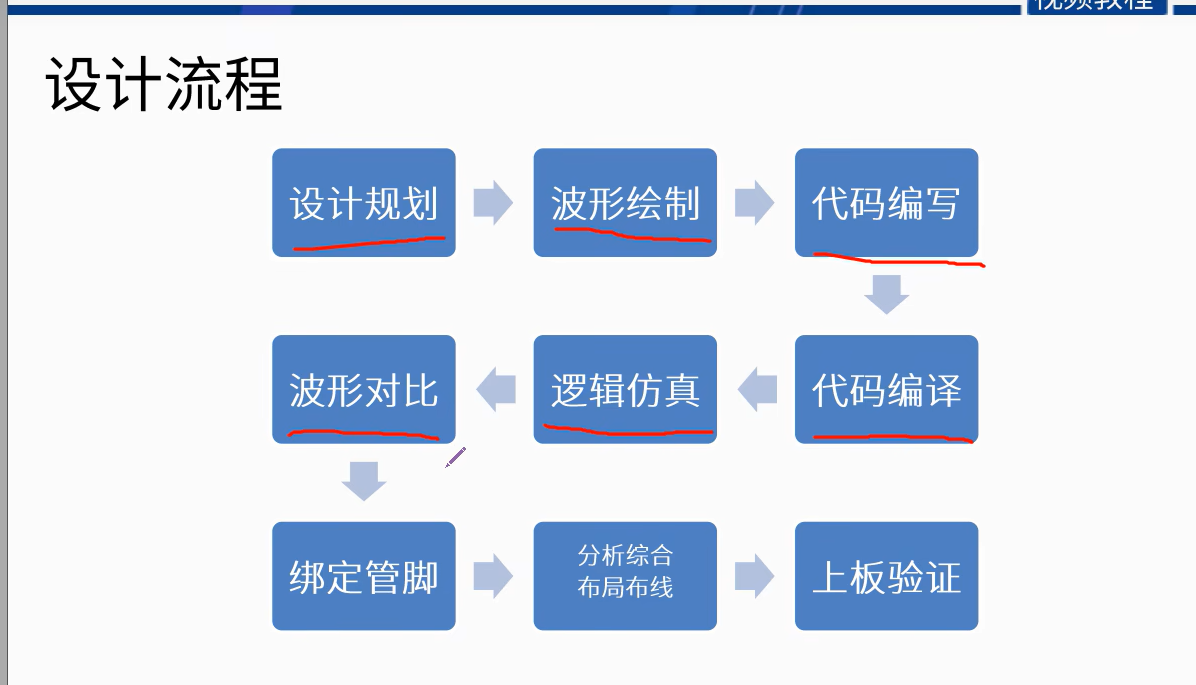

PS：目前手上仍然没有板子，按照野火视频的讲解，目前我们只能做到前面六步（其实第一步设计规划也是需要看板子的硬件的，但是现在没有板子就完全与野火传授的板子一致来看）
1 设计规划及波形绘制
设计规划：从板子硬件部分可以看到：按键按下led点亮，松开熄灭（高电平按键按下）。
系统框图及波形图：
由规划可以知道，按键按下led点亮，松开熄灭，而led等也是高电平点亮，故输入输出波形一致。

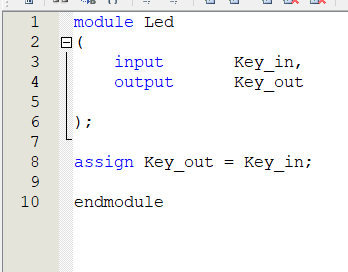

2 代码编写
由1知输入输出的关系是：输出等于输入
故用一个assign语句就可以完成赋值。
3 逻辑仿真及波形验证

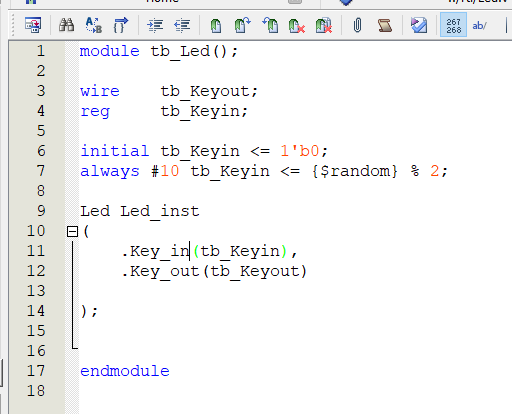

编写仿真文件

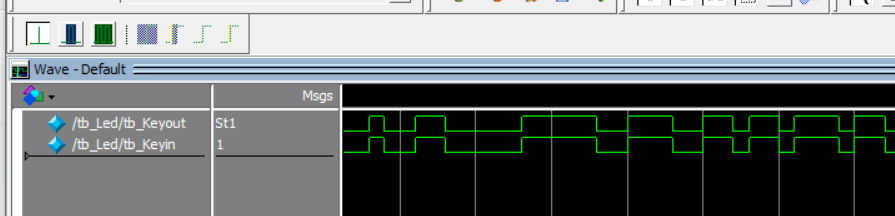

启用modelsim仿真波形如下，可以看到与我们绘制的波形图一致，仿真验证通过。
（本贴仅是个人经验，参考哔哩哔野火视频：05-第五讲-点亮你的LED灯_哔哩哔哩_bilibili。如有侵权请联系我~）
