【系统架构设计（28）】计算机系统组成详解：从硬件到软件的解析

一、本文知识覆盖范围

1、概述

计算机系统组成是计算机科学的基础知识，它帮助我们理解计算机是如何工作的，以及各个组件如何协同工作来完成复杂的计算任务。掌握这些知识对于：

• 系统架构设计：在构建大型软件系统时，理解硬件特性有助于优化系统性能
• 性能调优：了解存储层次、总线结构等有助于识别性能瓶颈
• 技术选型：根据应用场景选择合适的硬件配置和软件架构
• 问题诊断：当系统出现性能问题时，能够从硬件层面分析原因



2、知识体系概览

知识模块	具体内容	学习重点
计算机系统基础	硬件组成、软件分类、系统架构	理解各组件功能及相互关系
冯·诺依曼体系结构	五大组成部分、工作原理、数据流向	掌握计算机基本工作原理
存储系统	层次化存储、局部性原理、缓存机制	理解存储性能优化原理
总线系统	总线分类、传输控制、性能特点	掌握数据传输机制

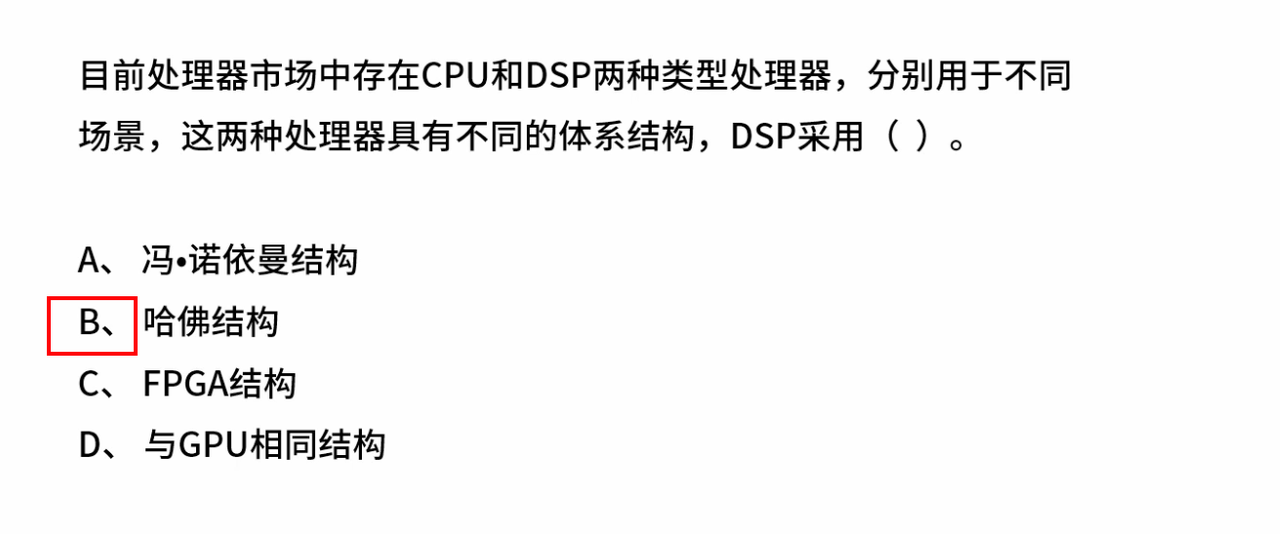

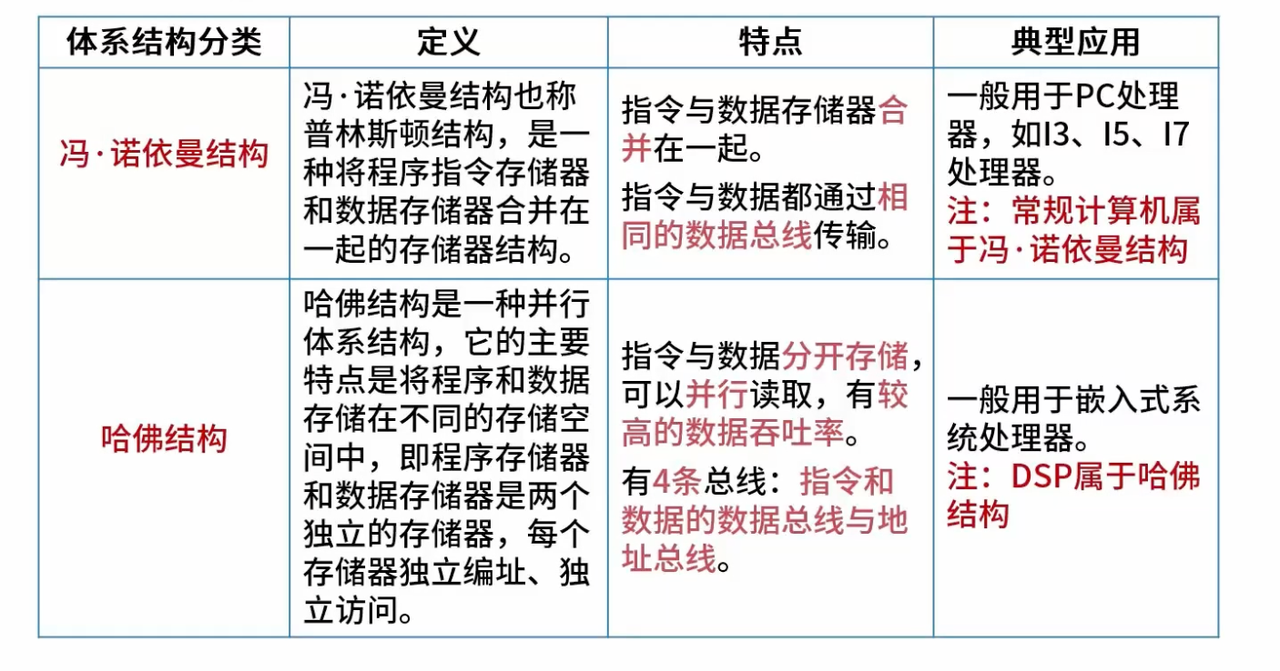

处理器架构	CISC vs RISC、冯·诺依曼 vs 哈佛结构	理解不同架构的适用场景

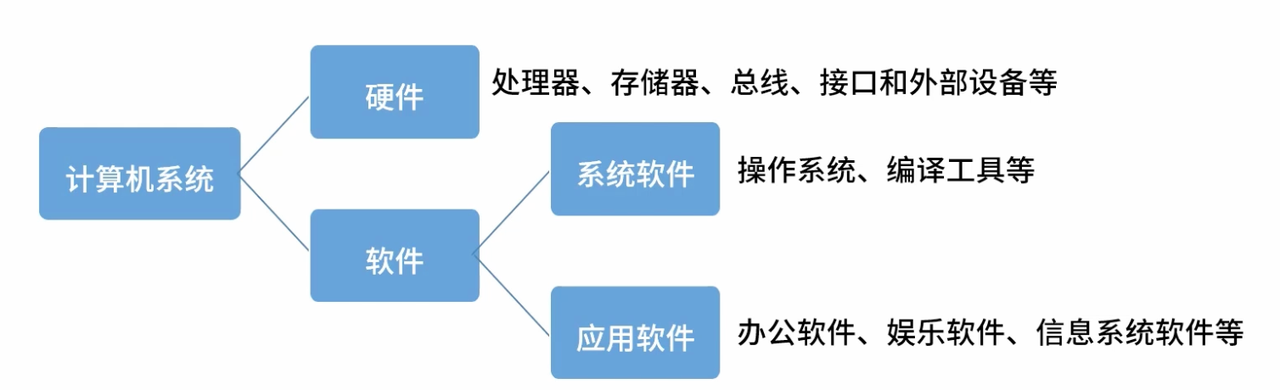

二、计算机系统基础组成

本章节将详细介绍计算机系统的硬件和软件组成，帮助读者建立完整的系统认知。

1、硬件系统组成

处理器（CPU）：作为计算机的运算和控制核心，负责执行指令、处理数据。

特征	说明	实际产品	应用价值
运算能力	决定计算机运行速度和多任务处理能力	Intel酷睿i7-12700K、AMD锐龙7 5800X	影响程序执行效率，决定系统整体性能
核心数量	多核处理器可并行处理多个任务	8核16线程的Intel i7处理器	提升多任务处理能力，适合服务器应用
缓存大小	内置高速缓存减少内存访问延迟	L3缓存32MB的处理器	提高数据访问速度，优化程序性能


存储器系统：用于存储程序、数据和中间结果的设备，分为主存储器和辅助存储器。

类型	特点	容量范围	应用场景
RAM（随机存取存储器）	速度快，断电数据丢失	8GB-128GB	存储正在运行的程序和数据
ROM（只读存储器）	永久存储，不可修改	几MB	存储BIOS等系统固件
硬盘（HDD/SSD）	容量大，永久存储	500GB-10TB	存储操作系统、应用程序、用户数据
固态硬盘（SSD）	速度快，无机械部件	256GB-4TB	提升系统启动和程序加载速度

实际应用对比：

// 传统机械硬盘 vs 固态硬盘性能对比
机械硬盘：读取速度 100-150 MB/s，寻道时间 8-12ms
固态硬盘：读取速度 500-3500 MB/s，寻道时间 0.1ms// 实际影响：系统启动时间
机械硬盘：Windows启动需要 30-60秒
固态硬盘：Windows启动仅需 10-20秒


总线系统：连接计算机各功能部件的公共通信干线，负责传输数据、地址和控制信号。

总线类型	功能	实际应用	性能影响
数据总线	传输数据信息	PCIe 4.0 x16显卡接口	影响数据传输带宽
地址总线	传输内存地址	64位地址总线支持4GB以上内存	决定可寻址内存空间
控制总线	传输控制信号	USB控制信号管理设备连接	协调各部件工作时序



2、软件系统组成

系统软件：管理计算机硬件资源，为应用软件提供运行环境的软件。

软件类型	主要功能	典型产品	实际作用
操作系统	资源管理、任务调度、设备管理	Windows 11、Ubuntu 22.04、macOS Monterey	提供用户界面，管理硬件资源
编译工具	将高级语言转换为机器语言	GCC、Visual Studio、Clang	将源代码编译为可执行程序
设备驱动	控制硬件设备工作	显卡驱动、网卡驱动	让操作系统识别和控制硬件

实际应用示例：

// 操作系统资源管理示例
Windows任务管理器显示：
- CPU使用率：25%（4核处理器中1核满负荷）
- 内存使用：8GB/16GB（50%使用率）
- 磁盘使用：500GB/1TB（50%使用率）// 编译工具使用示例
gcc -o hello hello.c  // 将C语言源文件编译为可执行文件
./hello              // 运行编译后的程序


应用软件：面向特定应用需求开发的软件，直接为用户提供服务。

软件分类	典型产品	主要功能	使用场景
办公软件	Microsoft Office、WPS Office	文档处理、表格计算、演示制作	日常办公、商务应用
开发工具	Visual Studio Code、IntelliJ IDEA	代码编写、调试、版本管理	软件开发、系统维护
数据库软件	MySQL、PostgreSQL、Oracle	数据存储、查询、管理	企业信息系统、Web应用
娱乐软件	腾讯视频、Steam游戏平台	视频播放、游戏娱乐	个人娱乐、休闲活动



三、冯·诺依曼体系结构

本章节将深入解析冯·诺依曼计算机的五大组成部分及其工作原理。

1、五大核心组件

1. 运算器：负责进行算术运算（如加、减、乘、除 ）和逻辑运算（如与、或、非 ）。它从主存储器获取数据，按照指令进行运算操作，再将运算结果返回主存储器 。比如在计算1 + 2时，运算器从主存读取1和2，执行加法运算后，把结果3存回主存。
2. 控制器：计算机的指挥中心，从主存储器中逐条读取指令，对指令进行译码分析，然后向计算机各部件发出控制信号，协调各部件有序执行指令规定的操作。例如，当要执行一个文件打开指令时，控制器会指挥相关部件完成从存储设备读取文件等操作 。
3. 主存储器：用于临时存储计算机正在运行的程序和数据，可被CPU直接访问。它就像一个临时的数据仓库，存储着当前需要处理的数据和程序指令，方便CPU快速读取和写入。
4. 辅助存储器：即外部存储设备，如硬盘、U盘等，用于长期存储大量数据和程序。当需要使用这些数据或程序时，先从辅助存储器调入主存储器，再由CPU处理。
5. 输入设备：向计算机输入数据和指令的设备，常见的有键盘、鼠标、扫描仪等。用户通过输入设备将信息传递给计算机，比如在键盘上输入文字，这些文字信息就会进入计算机系统。
6. 输出设备：将计算机处理的结果以人们能够识别的形式输出，如显示器、打印机、音箱等。例如，计算机处理完文档编辑后，通过显示器将编辑后的文档内容显示出来。

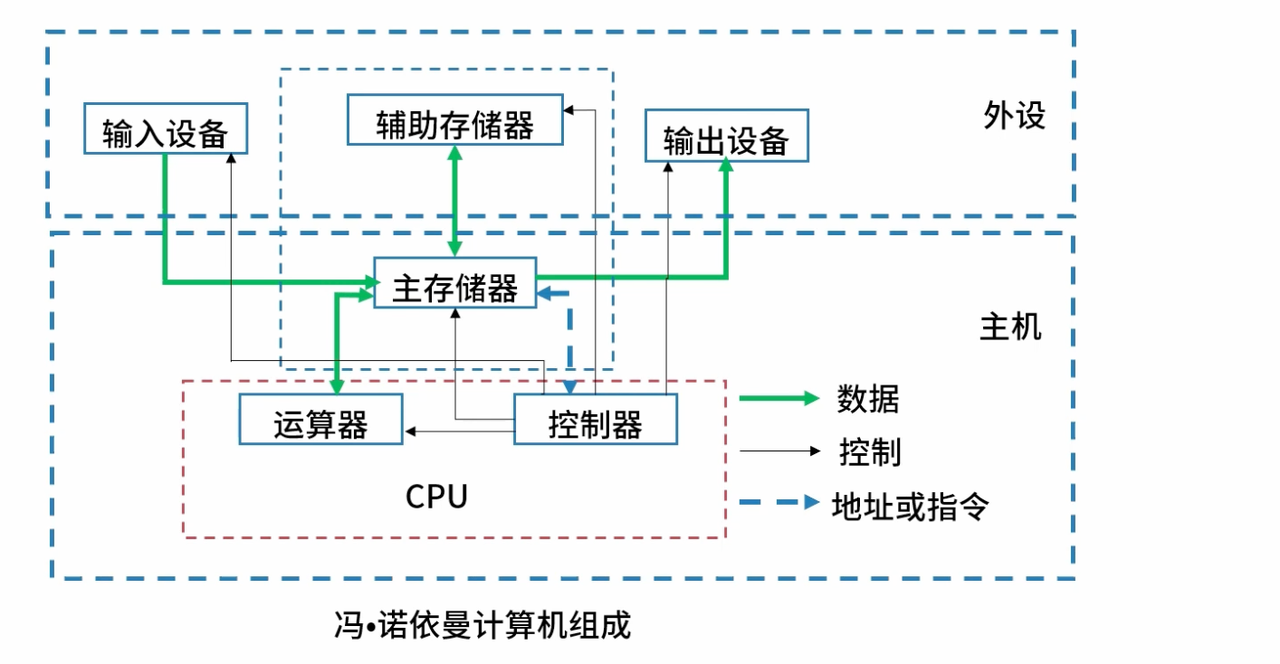

2、数据流向与控制机制

• 数据流向（绿色箭头）：从输入设备获取数据，存入主存储器，运算器从主存读取数据进行运算，运算结果再存回主存，最后可从主存输出到输出设备；辅助存储器也可与主存进行数据交换，存储或读取数据 。
• 控制流向（黑色箭头）：控制器发出控制信号，指挥运算器、主存储器、输入输出设备等部件按指令要求工作 。
• 地址或指令流向（蓝色虚线箭头）：控制器从主存储器读取指令，解析指令中的地址信息，指挥各部件按地址访问数据或执行操作 。



四、计算机系统组成

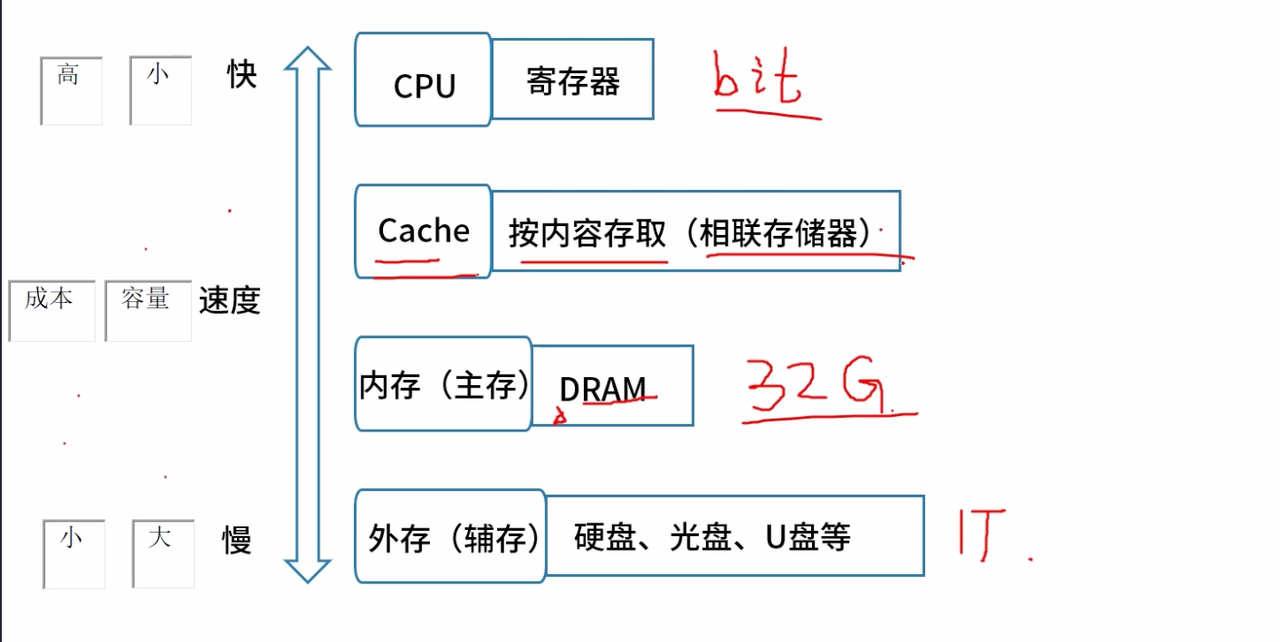

1、存储层次结构

上图展示了计算机的层次化存储结构，从高到低介绍如下：

存储层级	核心位置与特性	核心作用
CPU寄存器	存储体系顶层，与CPU紧密相连；速度极快（纳秒级）、成本极高、容量极小（KB级），以“bit”为单位	实时存储CPU正在/即将处理的核心数据和指令，实现CPU零等待访问，直接决定单次运算效率
Cache(高速缓存)	寄存器之下，多集成于CPU内；采用相联存储器技术，速度较快（近寄存器）、成本较高、容量（MB级）大于寄存器但远小于内存	缓存CPU近期高频访问的数据/指令，CPU优先查找，命中则快速获取，大幅减少内存访问次数
内存(主存)	Cache之下，多为DRAM技术；速度适中（几十至几百纳秒）、成本适中、容量大（常见8-32GB），断电数据丢失	存储操作系统、运行中程序及待处理数据，供CPU直接读写，是程序运行的核心临时存储区
外存(辅存)	存储体系底层，含硬盘/U盘/光盘等；速度最慢（毫秒级）、成本最低、容量极大（TB级），断电数据不丢失	长期存储海量数据/程序，需先调入内存，才能被CPU读取和处理

2、局部性原理

时间局部性

• 概念：程序中的某条指令一旦执行，不久后该指令可能再次执行 ，主要源于程序中大量的循环操作。比如在一段循环代码中，循环体内的指令会反复执行，每次执行到相同指令时，若之前执行过，就体现了时间局部性。
• 示例分析：图中代码里，s += j; 语句在两层嵌套 for 循环中，会被反复执行很多次，这很好地体现了时间局部性，因为这条指令在短时间内会多次被执行。

空间局部性

• 概念：程序访问了某个存储单元后，不久其附近的存储单元也会被访问，典型情况是程序顺序执行。计算机内存按地址连续存储数据，当程序顺序读取数据时，会访问相邻地址的存储单元。
• 示例分析：在图中代码的执行过程中，若数据在内存中连续存储，例如数组元素的存储 ，在循环遍历数组进行计算（类似 s += j; 这种涉及数据操作）时，会顺序访问相邻的数组元素所在存储单元，这就体现了空间局部性。



五、总线系统

本章节将全面解析计算机总线系统的分类、特点和工作机制。

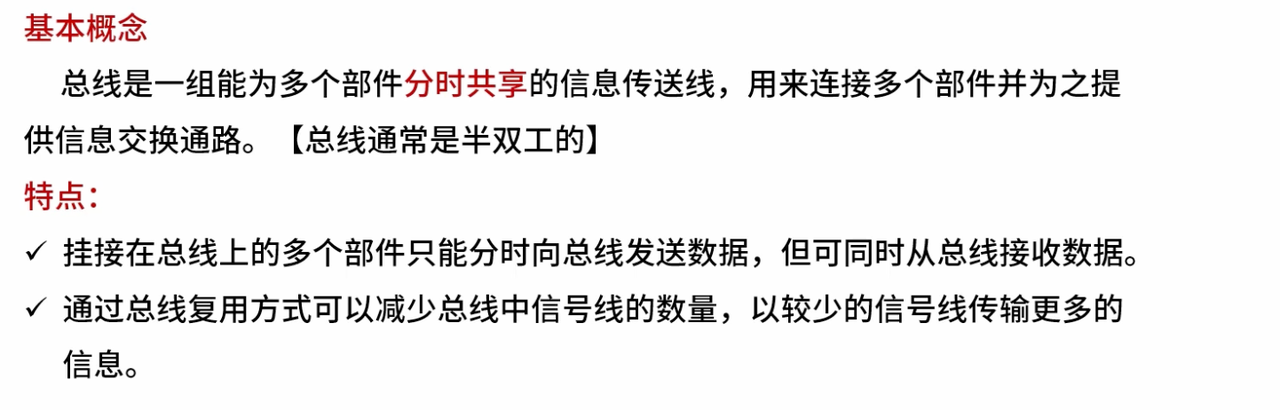

1、总线基本概念

总线是连接计算机各功能部件的公共通信干线，实现分时共享的信息传输。

特性	技术原理	实际应用	性能影响
分时共享	多个部件按时间顺序使用总线	多个设备不能同时发送数据	避免信号冲突，确保数据传输正确
半双工	同一时刻只能单向传输	发送和接收不能同时进行	简化总线设计，降低硬件成本
总线复用	一条信号线传输多种信息	地址和数据复用同一组信号线	减少信号线数量，降低布线复杂度

实际工作示例：

// 总线分时共享的实际表现
时间片1：CPU向内存发送读取请求
时间片2：内存向CPU返回数据
时间片3：显卡向内存请求纹理数据
时间片4：网卡向内存写入接收到的数据// 总线复用技术
传统方式：需要64条数据线 + 32条地址线 = 96条信号线
复用方式：32条信号线在不同时间传输地址和数据
硬件节省：减少67%的信号线，降低PCB设计复杂度



2、总线分类体系

按功能分类

概念定义：根据总线传输的信息类型进行分类。

总线类型	传输内容	实际应用	性能特点
数据总线	实际数据信息	CPU与内存间的数据传输	宽度决定每次传输的数据量
地址总线	内存或I/O设备地址	CPU访问特定内存单元	宽度决定可寻址空间大小
控制总线	控制信号和时序信号	协调各部件工作	确保数据传输的正确性和时序

实际性能对比：

// 不同数据总线宽度的性能差异
32位数据总线：每次传输4字节数据
64位数据总线：每次传输8字节数据
128位数据总线：每次传输16字节数据// 实际应用影响
32位系统：最大支持4GB内存（2^32字节）
64位系统：最大支持16EB内存（2^64字节）
实际限制：受操作系统和硬件设计限制，通常支持128GB-2TB内存



按传输方式分类

概念定义：根据数据传输的并行性进行分类。

传输方式	技术原理	典型应用	优缺点对比
并行总线	多条数据线同时传输	PCI、AGP显卡接口	速度快，但成本高，距离受限
串行总线	数据逐位依次传输	USB、SATA、PCIe	成本低，距离远，但速度相对较慢

实际应用对比：

// 并行总线 vs 串行总线性能对比
并行总线（PCI）：
- 32位并行传输
- 理论带宽：133MB/s
- 实际应用：老式显卡、网卡接口
- 缺点：信号干扰严重，传输距离短串行总线（PCIe）：
- 串行传输，但使用多条通道
- PCIe 3.0 x16：16GB/s带宽
- 实际应用：现代显卡、SSD接口
- 优点：抗干扰能力强，传输距离远// 现代发展趋势
并行总线：逐渐被淘汰，仅用于特殊应用
串行总线：成为主流，通过多通道实现高带宽

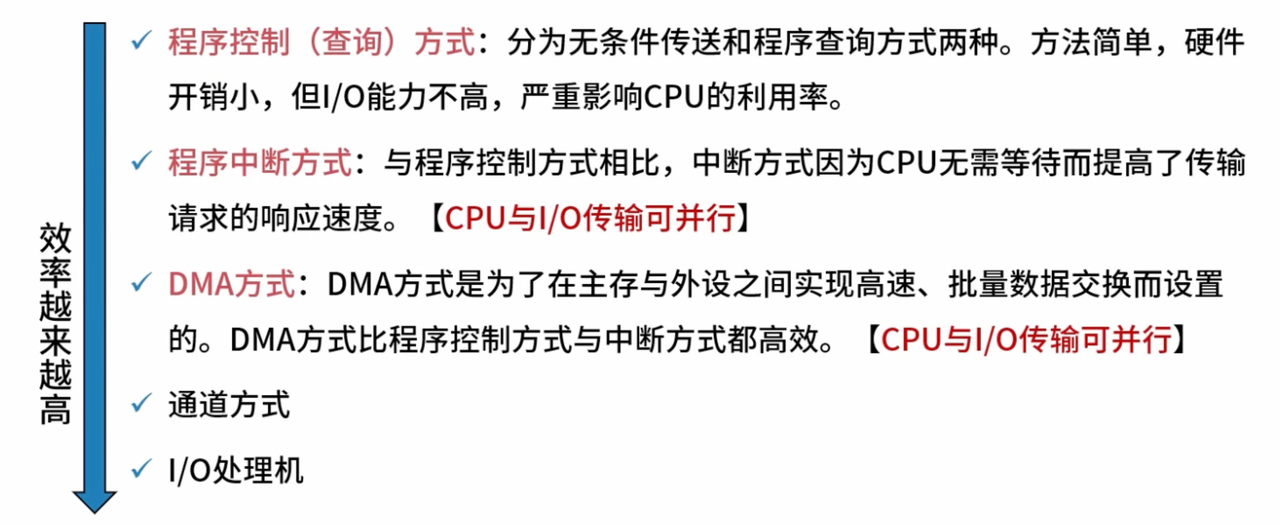

3、数据传输控制方式

程序控制方式

概念定义：CPU通过程序主动查询和控制数据传输的方式。

控制类型	工作原理	实际应用	性能特点
无条件传送	CPU按固定时序传输数据	简单设备控制	实现简单，但效率低
程序查询	CPU循环查询设备状态	低速设备控制	硬件成本低，但CPU利用率低

实际应用示例：

// 程序查询方式的实际代码
while (true) {if (设备状态寄存器.数据就绪 == 1) {数据 = 从设备读取数据();处理数据(数据);break;}// CPU在这里空转等待，浪费计算资源
}// 性能问题分析
CPU利用率：在等待设备准备期间，CPU无法执行其他任务
实际效率：CPU利用率可能只有10-30%
适用场景：仅适用于对实时性要求不高的简单应用

程序中断方式

概念定义：设备准备好数据后主动向CPU发送中断请求，CPU响应中断处理数据传输。

中断类型	触发条件	处理方式	性能优势
硬件中断	设备状态改变	CPU暂停当前任务处理中断	提高CPU利用率
软件中断	程序主动触发	系统调用、异常处理	实现系统服务调用

实际工作流程：

// 中断处理的实际流程
1. 设备准备数据完成
2. 设备向CPU发送中断请求信号
3. CPU保存当前程序状态（寄存器、程序计数器等）
4. CPU跳转到中断服务程序
5. 执行数据传输操作
6. CPU恢复之前保存的程序状态
7. 继续执行被中断的程序// 性能提升效果
CPU利用率：从10-30%提升到70-90%
响应时间：中断响应时间通常在微秒级别
并发处理：CPU可以在等待I/O期间处理其他任务

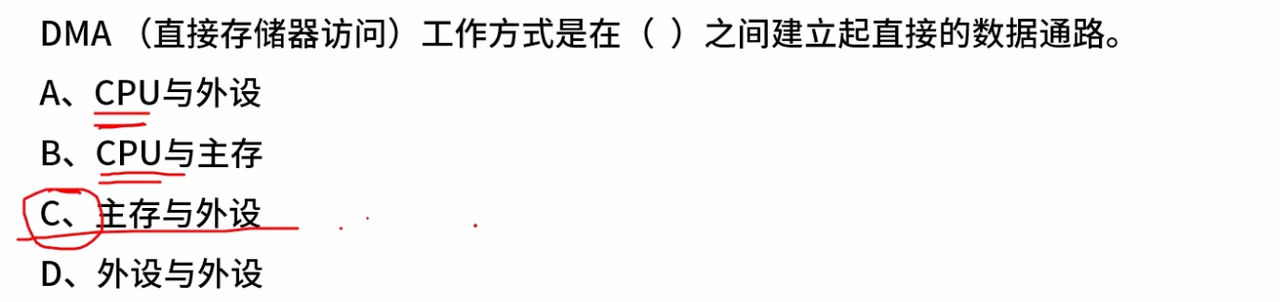

DMA方式

概念定义：直接内存访问，通过专门的DMA控制器在主存和外设间直接传输数据。

DMA特性	技术优势	实际应用	性能提升
直接传输	绕过CPU，直接访问内存	硬盘读写、网络数据传输	减少CPU负担，提高传输效率
批量传输	一次传输大量数据	文件复制、视频播放	提高数据传输吞吐量
并行处理	CPU和DMA同时工作	多任务处理	实现真正的并行处理

实际应用示例：

// DMA在文件复制中的应用
传统方式：
1. CPU从源文件读取数据到CPU寄存器
2. CPU将数据从寄存器写入目标文件
3. 重复上述步骤直到文件复制完成
问题：CPU全程参与，无法处理其他任务DMA方式：
1. CPU设置DMA控制器参数（源地址、目标地址、传输大小）
2. CPU启动DMA传输
3. DMA控制器直接在主存和硬盘间传输数据
4. CPU可以同时处理其他任务
5. DMA传输完成后向CPU发送中断// 性能对比
传统方式：CPU利用率100%，文件复制期间系统响应缓慢
DMA方式：CPU利用率5-10%，文件复制期间系统响应正常
传输速度：DMA方式通常比传统方式快2-5倍



六、处理器体系结构

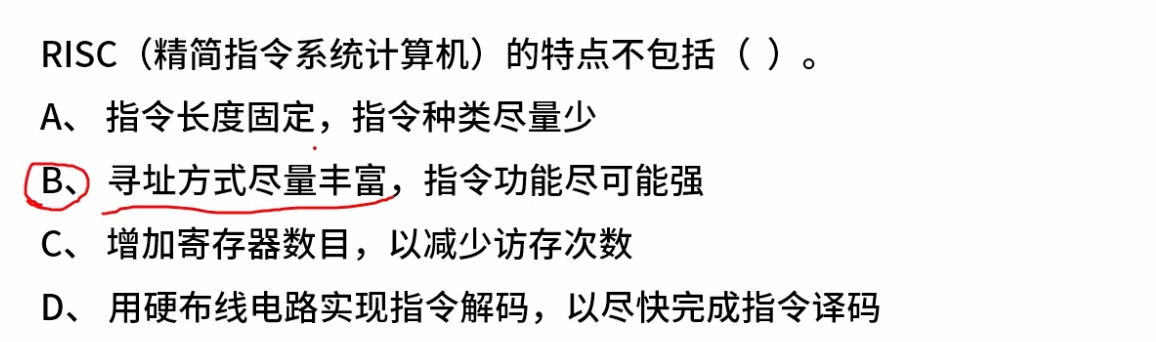

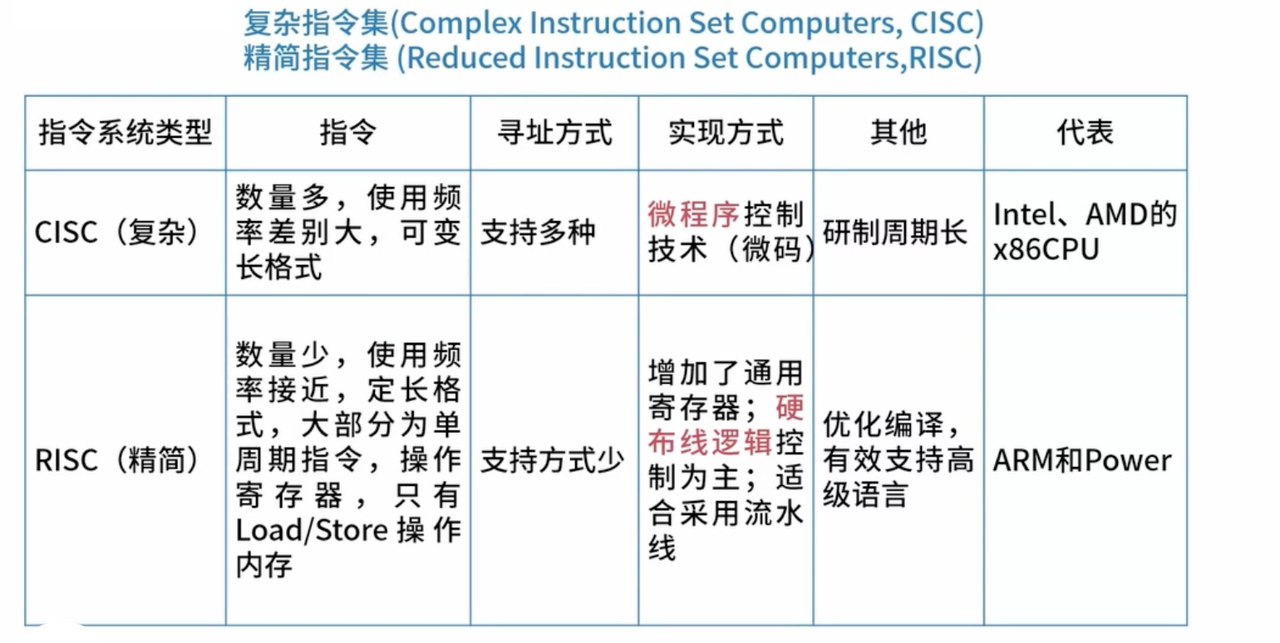

1、CISC vs RISC架构



2、现代处理器发展趋势

多核处理器

概念定义：在单个芯片上集成多个处理核心的处理器架构。

核心配置	技术特点	实际产品	性能提升
双核	2个处理核心	Intel Core 2 Duo	多任务处理能力提升
四核	4个处理核心	Intel i5、AMD Ryzen 5	并行计算能力增强
八核	8个处理核心	Intel i7、AMD Ryzen 7	高性能计算应用

实际应用示例：

// 多核处理器的任务分配
单核处理器：
任务1 → 任务2 → 任务3 → 任务4
（串行执行，总时间 = 各任务时间之和）四核处理器：
核心1：任务1
核心2：任务2
核心3：任务3
核心4：任务4
（并行执行，总时间 = 最长任务时间）// 实际性能提升
视频编码：4核比单核快3-4倍
游戏运行：4核支持更复杂的游戏场景
多任务处理：同时运行多个应用程序不卡顿

超线程技术

概念定义：通过硬件技术让单个物理核心模拟多个逻辑核心的技术。

技术原理	实现方式	性能提升	应用场景
逻辑核心	1个物理核心模拟2个逻辑核心	提升20-30%性能	多线程应用
资源复用	共享执行单元和缓存	提高资源利用率	服务器应用
并行处理	同时处理多个线程	减少线程切换开销	数据库系统

实际工作示例：

// 超线程技术的工作原理
物理核心1：
- 逻辑核心1：执行线程A
- 逻辑核心2：执行线程B当线程A等待内存数据时：
- 逻辑核心1：暂停线程A
- 逻辑核心2：继续执行线程B
- 充分利用CPU资源// 性能对比
无超线程：CPU利用率60-70%
有超线程：CPU利用率80-90%
实际效果：多线程应用性能提升20-30%
